南柯電子｜充電樁EMC整改：如何低成本解決高頻干擾與兼容性問題

隨著新能源汽車產業的蓬勃發展，充電樁作為基礎設施的核心組成部分，其安全性和可靠性備受關注。然而，充電樁在運行過程中產生的電磁兼容性（EMC）問題，已成為制約行業高質量發展的關鍵瓶頸。EMC整改不僅涉及產品合規性，更關乎用戶安全與電網穩定。今天南柯電子小編將探索充電樁EMC整改的詳細內容，為工程師提供可落地的解決方案。

一、充電樁EMC整改問題的核心挑戰

1、電磁干擾（EMI）的雙重威脅

充電樁內部高頻開關電源、功率變換模塊及通信電路在工作時，會產生傳導干擾（150kHz-30MHz）和輻射干擾（30MHz-1GHz）。傳導干擾通過電源線、信號線傳導至電網，可能導致其他設備誤動作；輻射干擾則通過空間耦合影響周邊電子設備，如車載電子系統、醫療設備等；

2、電磁敏感度（EMS）的合規風險

充電樁需滿足IEC 61851、GB/T 18487等標準對靜電放電（ESD）、電快速瞬變脈沖群（EFT）、浪涌（Surge）等抗擾度要求。若防護不足，可能導致充電中斷、控制邏輯紊亂甚至設備損壞；

3、復雜場景下的兼容性難題

充電樁安裝環境多樣，從地下車庫到露天停車場，需應對不同溫濕度、電網波動及鄰近設備干擾。例如，地下車庫的金屬結構可能加劇輻射耦合，而露天環境則需考慮雷擊浪涌防護。

二、充電樁EMC整改的技術路徑

1、傳導干擾抑制：從源頭到終端的全鏈路優化

（1）開關電源拓撲優化：采用LLC諧振變換、移相全橋等軟開關技術，降低di/dt和dv/dt，從源頭減少高頻諧波。

（2）濾波器設計

①共模電感：選用高磁導率材料（如納米晶合金），提升共模干擾抑制能力；

②X/Y電容：合理匹配電容值，平衡高頻衰減與漏電流安全（如X電容≤0.47μF，Y電容≤2200pF）；

③差模濾波：在直流母線增加LC濾波器，衰減100kHz-1MHz頻段干擾。

（3）PCB布局優化

①遵循“小環路”原則，減少電流環路面積；

②高頻信號線（如PWM驅動）采用3W原則（線間距≥3倍線寬）；

③功率地與信號地單點接地，避免地彈噪聲。

2、輻射干擾控制：屏蔽與吸收的協同策略

（1）機箱屏蔽設計

①選用鍍鋅鋼板（厚度≥1.5mm）或鋁合金（表面氧化處理），縫隙處加裝導電橡膠條；

②通風孔采用蜂窩狀結構（孔徑≤λ/20，λ為最高干擾頻率波長）。

（2）線纜屏蔽處理

①電源線采用雙層屏蔽電纜（內層鋁箔+外層編織網），屏蔽層360°接地；

②通信線（如CAN總線）選用雙絞屏蔽線，絞距≤15mm。

（3）吸波材料應用：在機箱內壁粘貼鐵氧體磁片（如TDK ZCAT系列），吸收100MHz-1GHz頻段輻射。

3、電磁敏感度提升：多層級防護體系

（1）端口防護

①電源端口：串聯氣體放電管（GDT）+瞬態電壓抑制二極管（TVS），浪涌耐受能力提升至8/20μs 6kV；

②信號端口：采用ESD保護陣列（如NXP PRTR5V0U2X），靜電放電防護±15kV（接觸放電）。

（2）接地系統

①機箱與大地間電阻≤0.1Ω，采用星形接地拓撲；

②敏感電路（如MCU）設置獨立模擬地，通過磁珠與功率地隔離。

（3）軟件冗余設計：增加看門狗定時器、CRC校驗及數據重傳機制，提升抗干擾能力。

三、充電樁EMC整改的實戰案例

1、某品牌7kW交流充電樁整改

（1）問題表現：輻射發射超標（30-100MHz頻段超限6dB）。

（2）整改措施

①更換開關電源為LLC諧振拓撲，降低開關頻率至85kHz；

②在直流母線增加10μH差模電感+47μF薄膜電容濾波器；

③機箱縫隙加裝0.3mm厚導電泡棉，屏蔽效能提升20dB。

（3）整改效果：輻射發射余量≥3dB，通過CE認證。

2、某直流快充樁浪涌防護升級

（1）問題表現：雷擊浪涌測試中，CAN通信中斷。

（2）整改措施

①在CAN總線增加TVS二極管（SMBJ5.0CA），鉗位電壓5V；

②電源端口串聯GDT（3R090L-8）與TVS（P6KE200CA）組合防護；

③優化接地布局，將控制板地與功率地間距擴大至50mm。

（3）整改效果：浪涌耐受能力提升至±4kV，通信中斷率歸零。

四、充電樁EMC整改的標準化流程與工具

1、整改五步法

（1）預測試定位：使用近場探頭（如EMCOSCAN）快速鎖定干擾源；

（2）仿真分析：通過CST或HFSS軟件模擬機箱屏蔽效能及線纜耦合路徑；

（3）方案驗證：采用LISN（線性阻抗穩定網絡）和EMI接收機進行傳導發射測試；

（4）迭代優化：根據測試結果調整濾波器參數或屏蔽結構；

（5）認證測試：委托CNAS認可實驗室進行全項目EMC測試。

2、關鍵測試設備

（1）傳導發射：R&S ESU EMI測試接收機（帶寬9kHz-40GHz）；

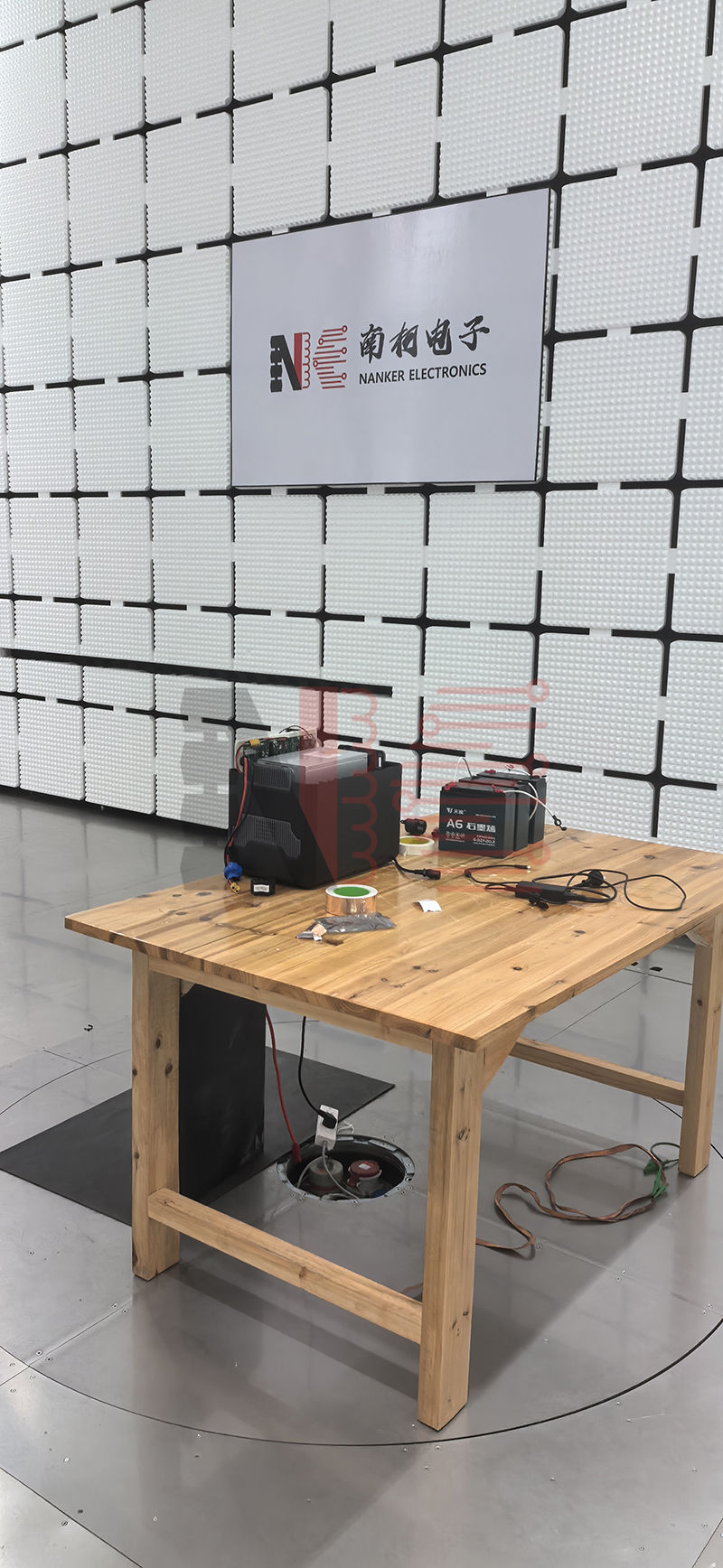

（2）輻射發射：ETS-Lindgren 3m半電波暗室；

（3）浪涌發生器：Haefely TESEO 8/20μs組合波發生器。

五、充電樁EMC整改的未來趨勢：智能化與綠色化

（1）AI輔助設計：利用機器學習預測干擾特性，優化濾波器參數；

（2）材料創新：開發高頻低損耗磁性材料（如非晶合金），提升濾波器效率；

（3）模塊化設計：將EMC防護集成至標準模塊，縮短研發周期。

總的來說，充電樁EMC整改是一項系統性工程，需從電路設計、結構布局到測試驗證全鏈條協同優化。在新能源汽車產業邁向“雙碳”目標的背景下，掌握EMC核心技術不僅是合規需求，更是企業構建技術壁壘、搶占市場先機的關鍵。
