限幅器是一種信號處理設備，用于將信號的幅度限制在設定的閾值內，避免信號超過安全或預期范圍。

其核心功能是“削波”，即當輸入信號超過上限或下限時，強制將其幅度固定在閾值處。犧牲部分信號峰值來換取系統穩定性，是電子、通信、控制等領域不可或缺的基礎組件。以下是限幅器的常見使用場景及詳細說明：

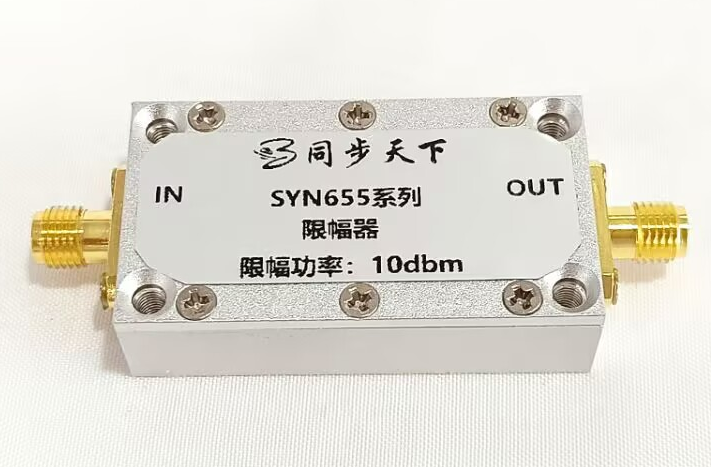

SYN655系列限幅器

一、電子電路：保護元件與穩定信號

1.模擬電路抗干擾與保護

場景：傳感器信號采集（如電壓、電流信號）時，外部干擾可能導致輸入電壓超過芯片允許范圍。

作用：使用二極管限幅電路（如雙向限幅），將輸入電壓鉗位在安全區間（如 - 0.7V~+3.3V），防止芯片被擊穿。

2.射頻（RF）通信系統

場景：無線通信設備（如手機、雷達）的射頻前端接收信號時，強干擾信號可能導致低噪聲放大器（LNA）飽和，影響靈敏度。

作用：在射頻鏈路中加入限幅器，當輸入功率超過閾值（如 - 10dBm）時快速衰減信號，保護后端電路。

二、自動化與工業控制：保障系統安全

1.電機驅動與運動控制

場景：工業機器人、數控機床的電機在啟動或急停時，電流或扭矩可能瞬間超過額定值，損壞機械結構或電機本身。

作用：通過限幅器限制電機的電流指令（如將最大電流設為額定值的120%），避免過載跳閘或機械沖擊。

2.過程控制與傳感器保護

場景：化工生產線中，壓力、溫度傳感器的輸出信號若超過控制器輸入范圍，可能導致誤動作或設備損壞。

作用：在PLC（可編程邏輯控制器）或DCS（分布式控制系統）中設置限幅模塊，將信號強制限制在安全區間（如4~20mA電流信號的上下限）。

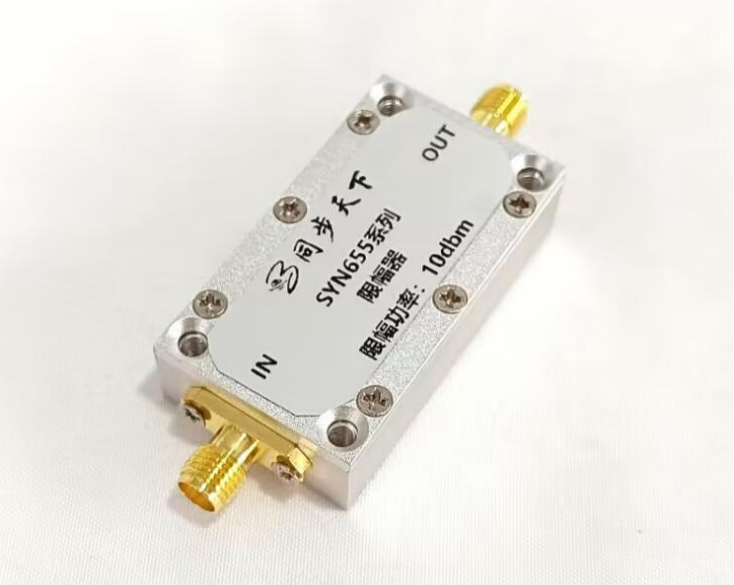

SYN655系列限幅器

三、音頻領域：保護設備與優化音質

1.音響系統過載保護

場景：在舞臺演出、錄音棚或家庭音響中，當輸入音頻信號（如麥克風、樂器）突然激增時，可能導致功放、揚聲器過載損壞（如音圈燒毀）。

作用：設置限幅閾值，當信號超過閾值時自動壓縮，防止功率放大器輸出超過額定功率。

2.音頻信號動態控制

場景：人聲錄音、樂器混音時，部分頻段（如高頻齒音、低頻鼓點）可能瞬間峰值過高，影響整體聽感。

作用：對特定頻段設置限幅，保留信號主體的同時抑制異常峰值（如使用多頻段限幅器）。

3.廣播與流媒體音頻標準化

場景：廣播電臺、音樂流媒體平臺需要確保音頻音量均勻，避免不同節目間音量忽大忽小。

作用：通過限幅器將音頻峰值統一限制在-16LUFS至-14LUFS（符合行業標準），提升聽覺舒適度。

四、可再生能源與電力系統：穩定電壓與保護設備

1.太陽能/風能逆變器

場景：新能源發電時，輸入電壓（如光伏陣列）可能因光照強度、風速波動而劇烈變化，超出逆變器的輸入范圍。

作用：使用限幅電路將輸入電壓限制在逆變器的安全工作區間（如DC200~450V），避免過壓損壞IGBT等功率器件。

2.電池管理系統（BMS）

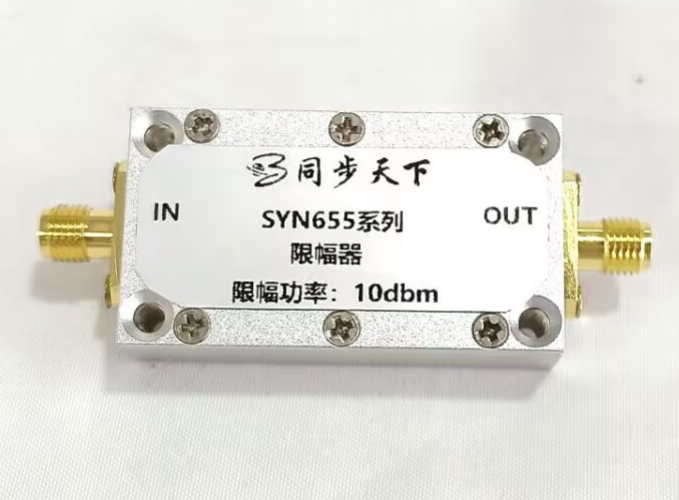

SYN655系列限幅器

場景：鋰電池組在充電或放電時，單體電池電壓可能超過上限（如 4.3V）或低于下限（如 2.5V），影響壽命甚至引發安全隱患。

作用：BMS通過軟件限幅實時監控電壓，當某節電池接近閾值時自動調整充放電電流，實現均衡管理。

五、總結：何時需要限幅器？
當信號可能超過設備承受范圍時：如電壓、電流、功率的安全閾值。

當需要控制信號動態范圍時：如音頻防失真、視頻防過曝。

當需保護昂貴元件或保障系統安全時：如芯片、電機、傳感器的過載防護。
