近期，芯片燒錄領域的領導者昂科技術推出其燒錄軟件的重大版本更新。在新版本發布之際，公司同步宣布新增多款兼容芯片型號，其中包括新唐科技開發的M0516ZDE32位微控制器。該芯片已成功完成與昂科旗艦產品AP8000燒錄芯片工具的技術適配，此舉顯著增強了AP8000系列設備的芯片兼容性和行業應用范圍。
M0516ZDE為Cortex?-M0 32位微控制器系列，其特點為寬電壓工作范圍2.5V至5.5V與- 40℃~ 85℃工作溫度、內建22.1184MHz高精度RC晶振(±1%精確度，25℃ 5V)、并內建Data Flash、欠壓檢測、豐富周邊、整合多種多組串行傳輸接口、高抗干擾能力(8kV ESD/4kV EFT)、支持在線系統更新(ISP)、在線電路更新(ICP)與在線應用程序更新(IAP)，提供封裝QFN33。

關鍵特性
? 內核(Core)
– Cortex?-M0 32位微處理器
– 工作頻率可達50MHz
– 工作電壓: 2.5V to 5.5V
– 工作溫度: - 40℃~85℃
? 內存(Memory)
– 64KB應用程序
– 內嵌4KB SRAM Y1
– 內嵌4KB Data Flash
– 在線系統更新ISP(In-System Programming)
– 在線電路更新ICP(In-Circuit Programming)
– 在線應用程序更新IAP(In-Application Programming)
? 模擬轉數字轉換器(ADC)
– 提供5通道
– 12位分辨率
– 每秒采樣率可達760kSPS
– PWM輸出可以觸發A/D轉換
– 提供誤差±1℃溫度傳感器
? 脈波寬度調變(PWM)
– 最多5通道PWM輸出或2組互補式PWM輸出
– PWM時間與周期可觸發A/D轉換
? 通訊接口(Connectivity)
– 提供最多1組SPI(可達36MHz)
– 提供最多2組I2C(可達400kHz)
– 提供最多2組UART
? 時鐘控制(Clock control)
– 外部晶振4 to 24MHz
– 內置22.1184MHz高精度RC晶振，常溫5V下±1%誤差

應用
門禁系統/警報器、溫度傳感設備、直流無刷馬達應用等等

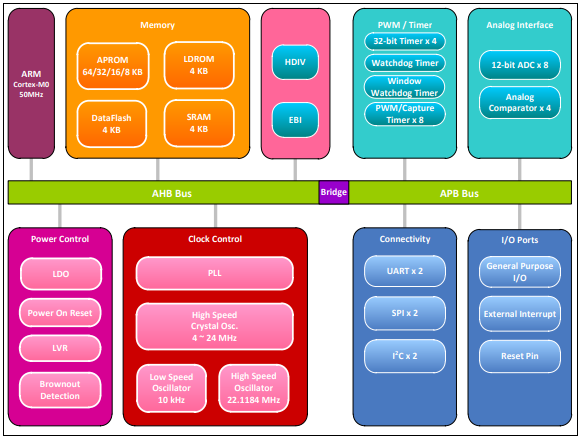

內部框圖

昂科技術憑借深厚的技術積累，自主打造的AP8000萬用燒錄器堪稱行業標桿級燒錄解決方案。該設備支持靈活的一拖一及一拖八配置，同時提供在線、離線兩種工作模式，還針對eMMC、UFS存儲芯片開發了專屬燒錄方案，可全方位滿足新唐科技全系列芯片的裸片離線燒錄與在板燒錄需求。AP8000由主機、底板、適配座三大核心模塊構成，這種模塊化設計賦予其卓越的兼容性與擴展性。作為通用型燒錄平臺，AP8000不僅能適配市面上各類可編程芯片，更憑借穩定高效的性能，成為昂科批量燒錄設備IPS5800S的核心組件，可高效處理大規模芯片燒錄任務。

AP8000主機具備靈活的連接方式，同時配備USB和NET接口，可實現多臺編程器的便捷組網。通過組網功能，用戶能夠輕松實現多臺編程器的同步控制，高效開展并行燒錄作業。在安全性方面，主機內置智能安全保護電路，可實時監測芯片放置狀態與電路連接情況，一旦檢測到芯片反插、短路等異常，將立即觸發斷電保護機制，全方位守護芯片和編程器的安全運行。主機內部搭載高速FPGA芯片，大幅提升數據傳輸與處理效率，確保燒錄過程流暢高效。為增強使用便捷性，主機背部設置SD卡槽，用戶只需將PC端生成的工程文件存儲至SD卡，并插入卡槽，即可通過編程器實體按鍵完成文件選擇、加載與燒錄操作，實現脫離PC的獨立運行。這一設計不僅降低了對計算機硬件配置的依賴，還簡化了工作環境搭建流程，顯著提升操作靈活性。
在擴展性與兼容性上，AP8000采用底板與適配板模塊化組合設計，有效拓展主機功能邊界。目前，該設備已實現對全主流半導體廠商產品的支持，覆蓋SINOWEALTH, SemiDrive, winbond, holychip, ESMT等知名品牌。其支持器件類型廣泛，涵蓋NAND, NOR, MCU, CPLD, FPGA, EMMC等，并全面兼容Intel Hex, Motorola S, Binary, POF等多種行業標準文件格式，為用戶提供一站式、全場景的芯片燒錄解決方案。
