概述
ADuM6410/[ADuM6411]/[ADuM6412]均為集成isoPower?隔離式DC/DC轉換器的四通道數字隔離器。該DC/DC轉換器采用ADI公司的iCoupler?技術，能夠提供可在3.15 V和5.25 V之間調節的穩壓隔離電源。

在低功耗隔離設計中，ADuM6410/ADuM6411/ADuM6412無需使用單獨的隔離式DC/DC轉換器。利用iCoupler芯片級變壓器技術，能夠隔離邏輯信號和DC/DC轉換器的磁性元件。因此可提供小尺寸、完全隔離的解決方案。

ADuM6410/ADuM6411/ADuM6412隔離器提供四個獨立的隔離通道，支持多種通道配置和數據速率（更多信息請參考訂購指南）。
數據表：*附件：ADuM6410 ADuM6411 ADuM6412四通道隔離器技術手冊.pdf

應用

• RS-232收發器
• 電源啟動偏置和柵極驅動
• 隔離傳感器接口
• 工業PLC

特性

• 集成isoPower的隔離式DC/DC轉換器
• 最高150 mW輸出功率
• 四個DC至150 Mbps信號隔離通道
• 24引腳SSOP封裝，爬電距離為5.3 mm
• 工作溫度最高可達：105°C
• 高共模瞬變抗擾度：100 kV/μs
• 安全和法規認證
  • UL認證（申請中）
    – 1分鐘3750 V rms，符合UL 1577
  • CSA元件驗收通知5A（申請中）
  • 符合VDE標準證書（申請中）
    – DIN V VDE V 0884-10 (VDE V 0884-10):2006-12
    – VIORM = 565 V峰值

功能框圖

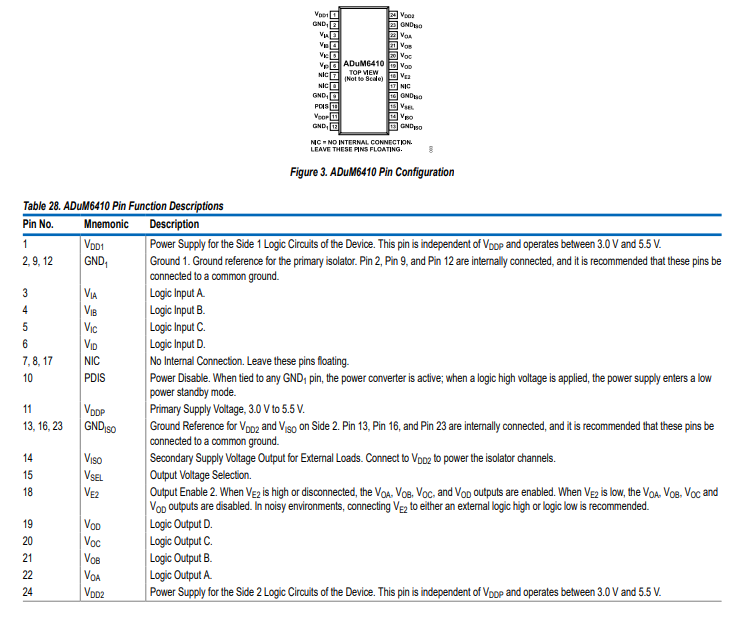

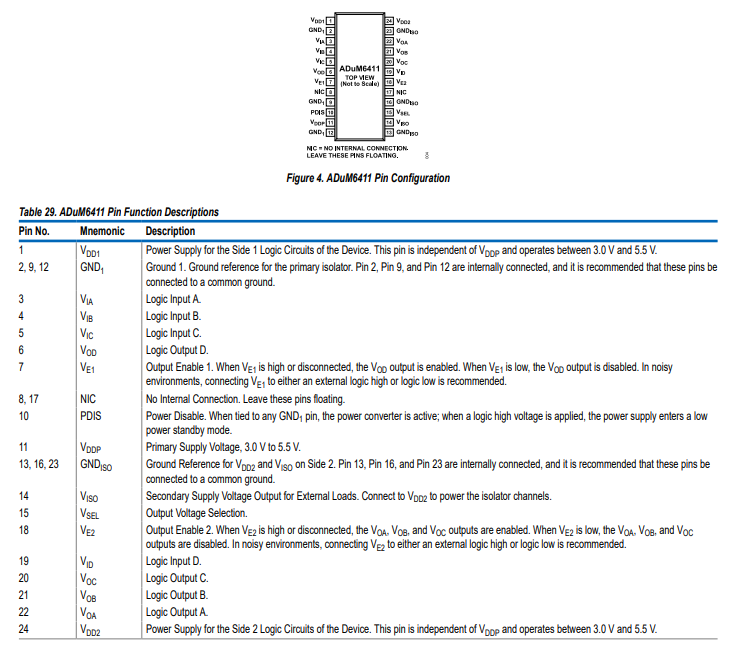

引腳配置描述

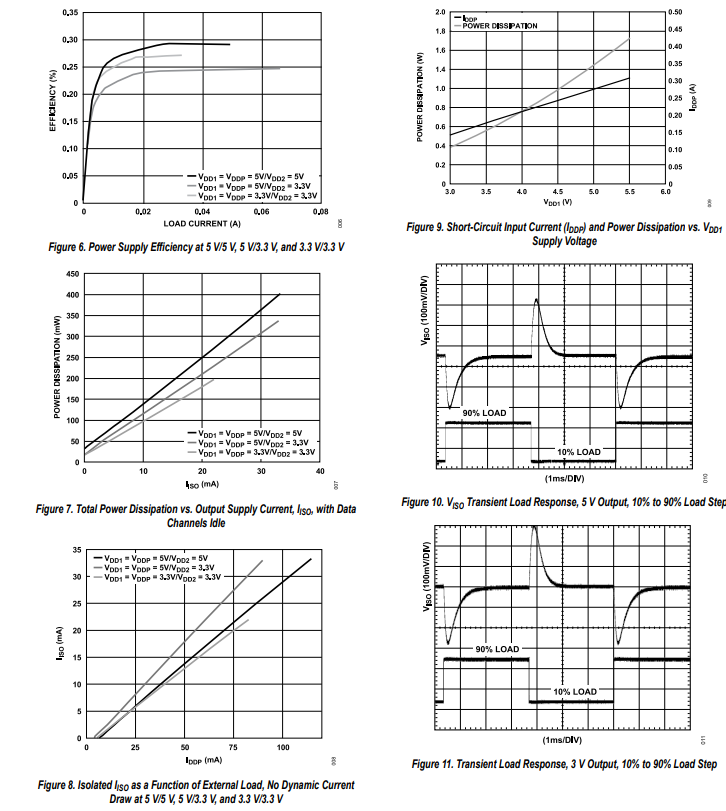

典型性能特征

工作原理

ADuM6410/ADuM6411/ADuM6412的直流 - 直流轉換器部分，其工作原理與大多數現代電源類似。它采用分立式控制器架構，帶有隔離式PWM反饋，電源為一個振蕩電路供電，該電路將電流切換至芯片級空芯變壓器。傳輸?shù)酱渭墏?cè)的功率經整流和穩壓后，輸出電壓在3.15V至5.25V之間，具體數值由外部電壓分壓器設定（見公式1） 。次級側（VISO）的一個控制引腳通過產生PWM控制信號來調節輸出，該信號通過專用的iCoupler數據通道發送至初級側（VDDp）。PWM調制器通過振蕩器鎖相環控制傳輸至次級側的功率。反饋機制大幅提升了功率和效率。

其中：

• R1是VSEL與GNDISO之間的電阻。
• R2是VSEL與VISO之間的電阻。

由于輸出電壓可連續調節，因此存在無數種工作條件。本數據手冊的規格部分介紹了三種離散工作條件。輸入和輸出電壓還可能有許多其他組合；圖15展示了室溫下支持的生成電壓組合，VISO隨負載下降，輸入電壓上升，直至PWM占空比達到80%。每個圖形代表在當前輸出下所需的最小電壓。例如，對于要求輸出電流為30mA的應用，在VDDp為4.25V時，最小VDDp電壓為3.3V。圖15還說明了為何不推薦VDDp = 3.3V輸入、VISO = 5V的配置。即便輸出電流僅為10mA，PWM也無法將占空比維持在80%以下，無法為負載或溫度變化留出余量。

通常，ADuM6410/ADuM6411/ADuM6412在室溫至最高溫度范圍內的功耗約高出17%；因此，20%的PWM余量可應對溫度變化。

ADuM6410/ADuM6411/ADuM6412在初級側和次級側的輸入/輸出引腳上均實現了帶遲滯的欠壓鎖定（UVLO）功能，以VDDp作為輸入電源。該功能可確保轉換器不會因輸入電源噪聲或緩慢的上電斜率而振蕩。

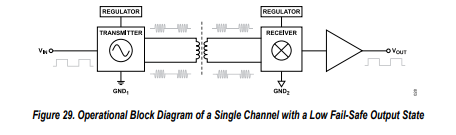

數字隔離器通道利用高頻載波，通過iCoupler芯片級變壓器線圈（由聚酰亞胺絕緣層分隔），采用開關鍵控（OOK）技術跨越隔離屏障傳輸數據。如圖29所示的差分架構，使數字隔離器通道具備極低的傳播延遲和高速性能。內部穩壓器和輸入/輸出設計技術可在1.7V至5.5V的寬輸入電壓范圍內實現邏輯和電源電壓轉換，支持1.8V、2.5V、3.3V和5V邏輯電平。該架構旨在實現高共模瞬變抗擾度，以及對電噪聲和磁干擾的高抗擾性。輻射發射通過擴頻OOK載波及其他技術得以降低。

圖29展示了數字隔離器通道的故障安全輸出狀態為低電平的情況，即當輸入狀態為低電平時，載波波形關閉。若輸入側關閉或不工作，低電平的故障安全輸出狀態會使輸出置為低電平。
