LED開路故障有多致命？想象一下：戶外路燈突然熄滅一段、汽車尾燈某顆燈珠罷工、商場 LED 屏出現暗區…… 這些場景的背后，往往是單個 LED 燈珠的開路故障。

LED 燈珠串聯時最怕“一顆崩，全串黑！”熱震、靜電、雷擊隨便一個原因，都會讓整路燈滅屏暗，修起來超麻煩！

雷卯電子LED Shunt方案：讓 LED 故障 “無感自愈”

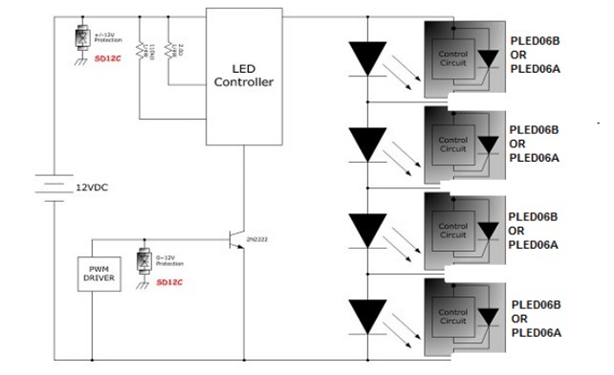

PLED06B 旁路邏輯示意圖

作為電路保護領域的創新者，雷卯電子推出的PLED系列開路保護器件，徹底顛覆了傳統保護邏輯。以核心產品PLED06CB為例：

雙重守護術

防“全串滅”：壞 1 顆，旁路 1 顆，其他燈繼續亮；

抗雷擊浪涌：24A 沖擊輕松扛，燈珠不被高壓 “秒爆”。

智能響應，自動復位：

正常狀態：LED Shunt處于高阻態（漏電流＜10μA），不影響 LED 發光，功耗幾乎為零。

故障狀態：當LED 開路導致兩端電壓升至擊穿閾值（如 6V），LED Shunt在小于1ns內迅速導通，旁路故障燈珠，其余 LED 繼續工作。

故障修復：更換燈珠或重啟電源后，LED Shunt自動恢復高阻態，無需人工干預。

全場景覆蓋：哪些領域需要LED Shunt？

1.戶外與工業照明：路燈、隧道燈、廣告牌：耐受雷擊浪涌，單燈故障不影響整體照明，符合CQC3158-2024 節能認證要求。

2.汽車電子：

前大燈、尾燈、轉向燈：滿足ISO 16750-3車載可靠性標準，即使單個LED 因振動脫落，其余燈珠仍正常工作，保障行車安全。

電源與總線保護：搭配汽車級TVS（如 SM8S33CA）和 ESD 器件（如 SMC24），構建從電源到信號的全鏈路防護。

3.智能家居與商業照明：LED 燈帶、面板燈：防止單顆燈珠失效導致的局部暗區，兼容 PWM 調光技術，調光過程中保護不中斷。

選型與設計指南：三步選對LED Shunt

1.核心參數匹配：

擊穿電壓（VBR）：≥1.5倍LED 正常工作電壓（如 3.3V LED 選 VBR≥5.5V 的 PLED06CF系列）。

保持電流（IH）：最小值5mA，維持導通狀態所需的最小電流，LED損壞時保證持續導通。

導通電流(IT)：最大值1A，器件導通時允許通過的最大電流。

封裝：微型燈具選SOD-123FL，高功率場景選 SMB。

2.電路設計要點：

布局：LED Shunt盡量靠近 LED 引腳，減少寄生電感影響。

熱管理：計算導通功耗（P=Vf×I），Vf 為器件導通壓降（典型值約 1.5V），確保散熱良好（如多燈串聯時需預留散熱空間）。

3.合規性與認證：產品通過UL、VDE、IEC 62031 等國際認證，助力企業快速通過 CQC3158-2024 等最新能效標準。

4.雷卯的PLED系列可以完美替代國外品牌

雷卯電子：不止于器件

更提供全面技術支持

從LED“單燈故障全串滅” 到 “無感旁路自恢復”，雷卯LED Shunt方案能夠極大的確保LED 照明的可靠性。無論是戶外照明的 “長壽命剛需”，還是汽車電子的 “零故障底線”，亦或是智能家居的 “極致用戶體驗”，LED Shunt都以納秒級響應、微安級功耗、全周期免維護的特性，成為工程師的首選方案。

雷卯自建EMC 實驗室，提供靜電、浪涌、EFT 等免費測試，加速方案驗證；針對高壓、高頻等特殊場景，可定制參數與封裝；針對“零故障”場景推出PTC+TVS+ESD 組合方案，覆蓋過壓、過流、靜電等多重風險。
