對射型光纖傳感器由?發射端?、?接收端、光纖組件和信號處理系統?組成，通過光路遮擋觸發信號變化，實現對物體位置、運動狀態的非接觸式精準檢測。

核心優勢：

?分離式設計?：發射端和接收端分置于檢測路徑兩側，通過光纖束（多根纖芯）傳輸光信號。

?光路阻斷檢測?：當被測物體進入光路時，遮擋光束導致接收端光強度驟降，觸發開關信號。

?適應復雜環境?：采用玻璃或塑料光纖，抗腐蝕、耐高溫（玻璃光纖），適用于強電磁干擾或狹窄空間。

工作原理：

1，?光信號傳輸?

?發射端?：光源（如LED或激光二極管）通過發射光纖輸出穩定光信號；

?接收端?：接收光纖將光信號傳輸至光電元件，轉換為電信號。

2，?檢測機制?

?正常狀態?：無遮擋時，發射端光信號完整傳輸至接收端，輸出高電平或穩定信號；

?遮擋觸發?：物體阻擋光路時，接收端光強顯著下降，檢測電路識別后輸出低電平或告警信號。

3，?信號處理?

?調制與解調?：通過光強調制（如脈沖寬度調制）增強抗干擾能力，結合解調電路實現高精度檢測。

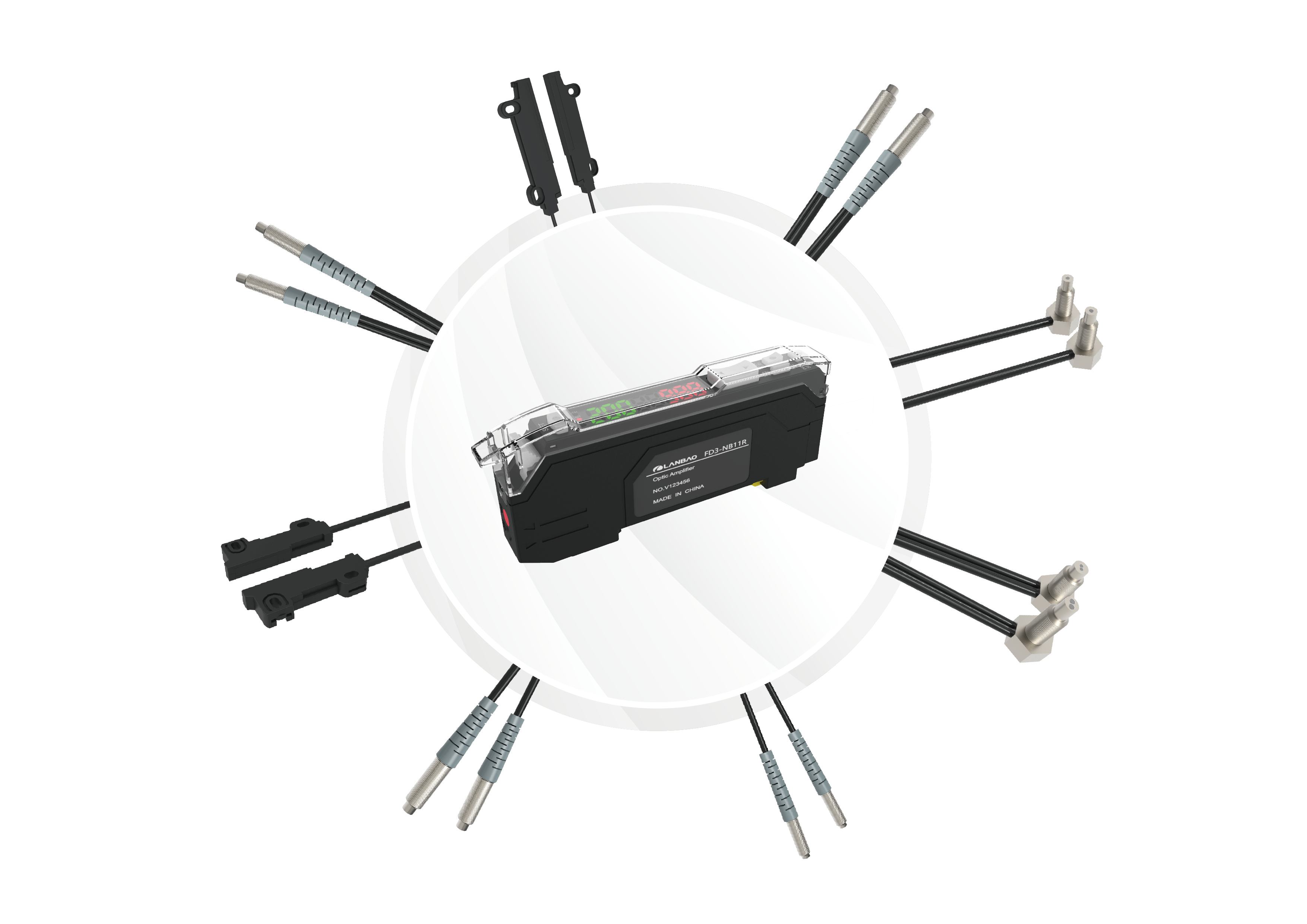

光纖選型及典型應用：

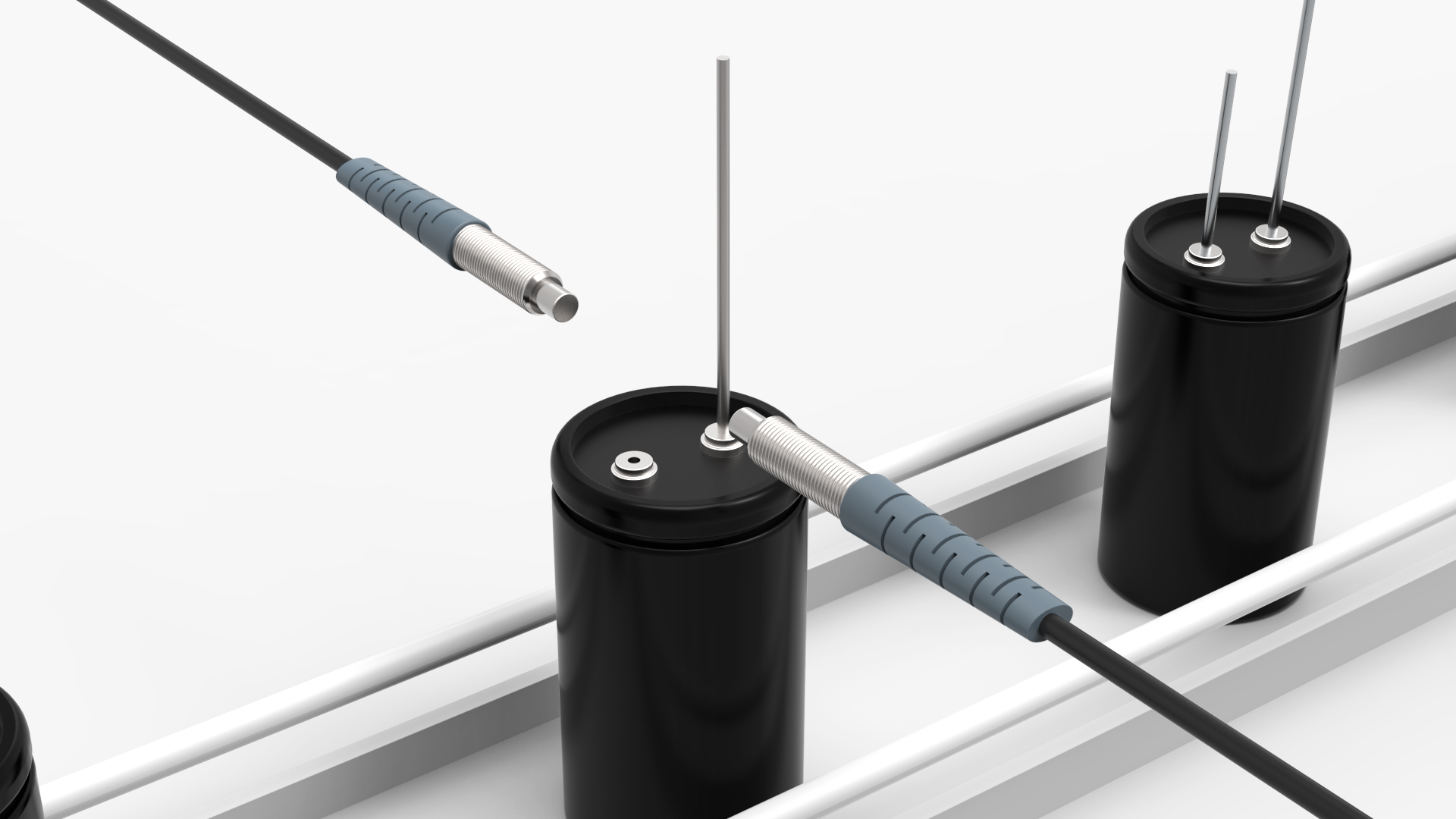

1，電容引腳檢測——電子制造行業

蘭寶選品：塑料對射光纖PFT-410系列（單芯型）

產品特點：

檢測精度高（最小檢測物φ0.5）

最小彎曲半徑R25，檢測距離500mm，測溫范圍-40~70℃

適用于狹小空間的安裝（光纖頭尺寸M4）

標準的螺紋形狀（易安裝），不銹鋼光纖頭（耐用）
檢測原理：

光路遮擋觸發機制-對射型光纖傳感器通過發射端與接收端的光路阻斷實現檢測，當電容引腳進入光路時，遮擋光束導致接收端光強驟降，觸發開關信號，判定引腳存在。

蘭寶PFT-410光纖傳感器采用塑料材質，抗電磁干擾特性可避免生產線高頻設備對檢測信號的干擾。

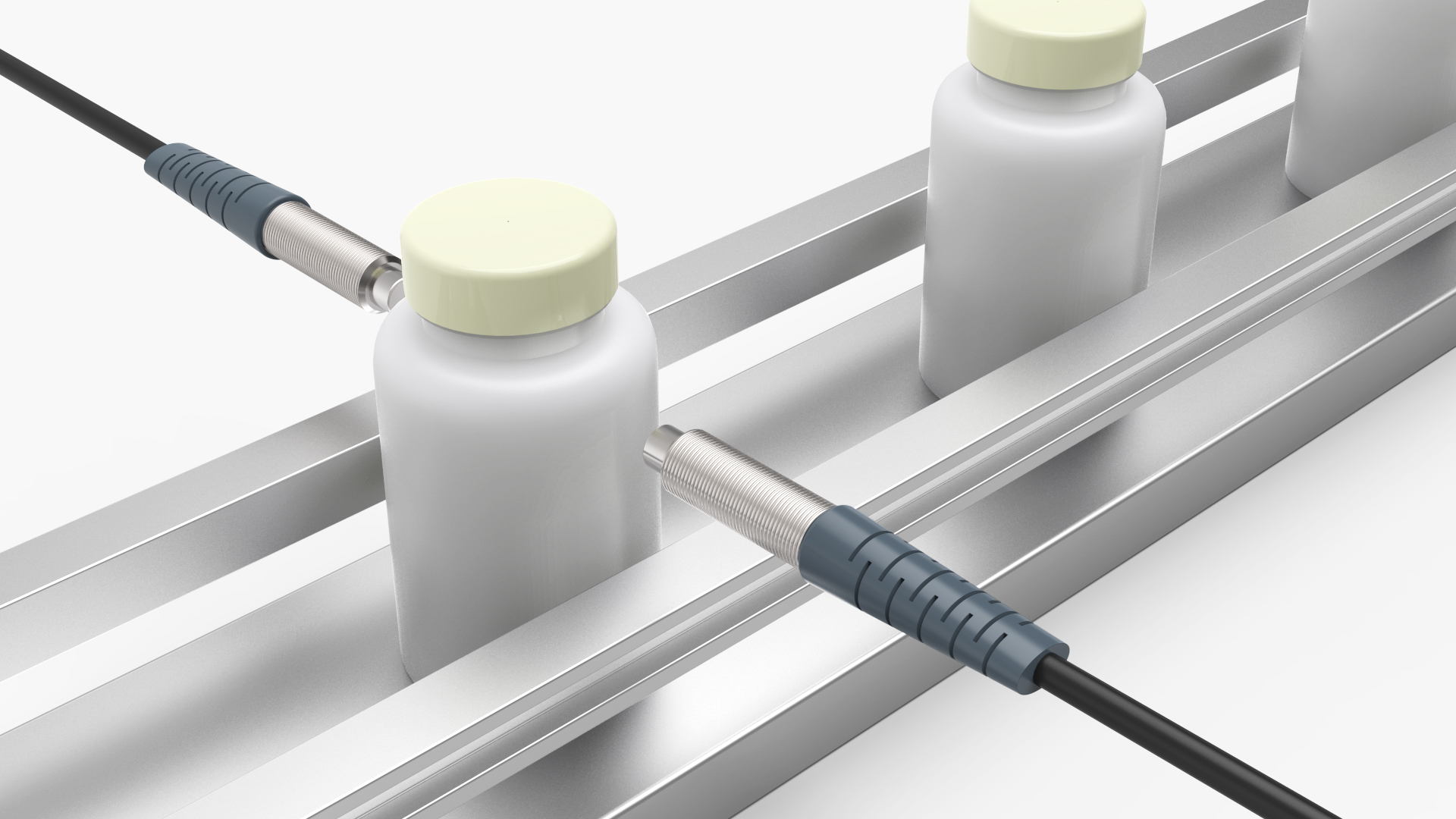

2，瓶子計數檢測——食品飲料加工行業

蘭寶選品：塑料對射光纖PFT-610系列（單芯型）

產品特點：

檢測精度高（最小檢測物φ0.5）

最小彎曲半徑R25，檢測距離500mm，測溫范圍-40~70℃

適用于狹小空間的安裝（光纖頭尺寸M6）

標準的螺紋形狀（易安裝），不銹鋼光纖頭（耐用）
檢測原理：

對射型光纖傳感器通過發射端與接收端的光路阻斷實現計數，當瓶子通過檢測區域時，遮擋光束導致接收端光強驟降，觸發脈沖信號，每遮擋一次計為一個瓶子。

當被測物位透明瓶體時，可采用高亮度紅光光源的光纖傳感器，通過調制光強區分透明瓶與背景干擾。

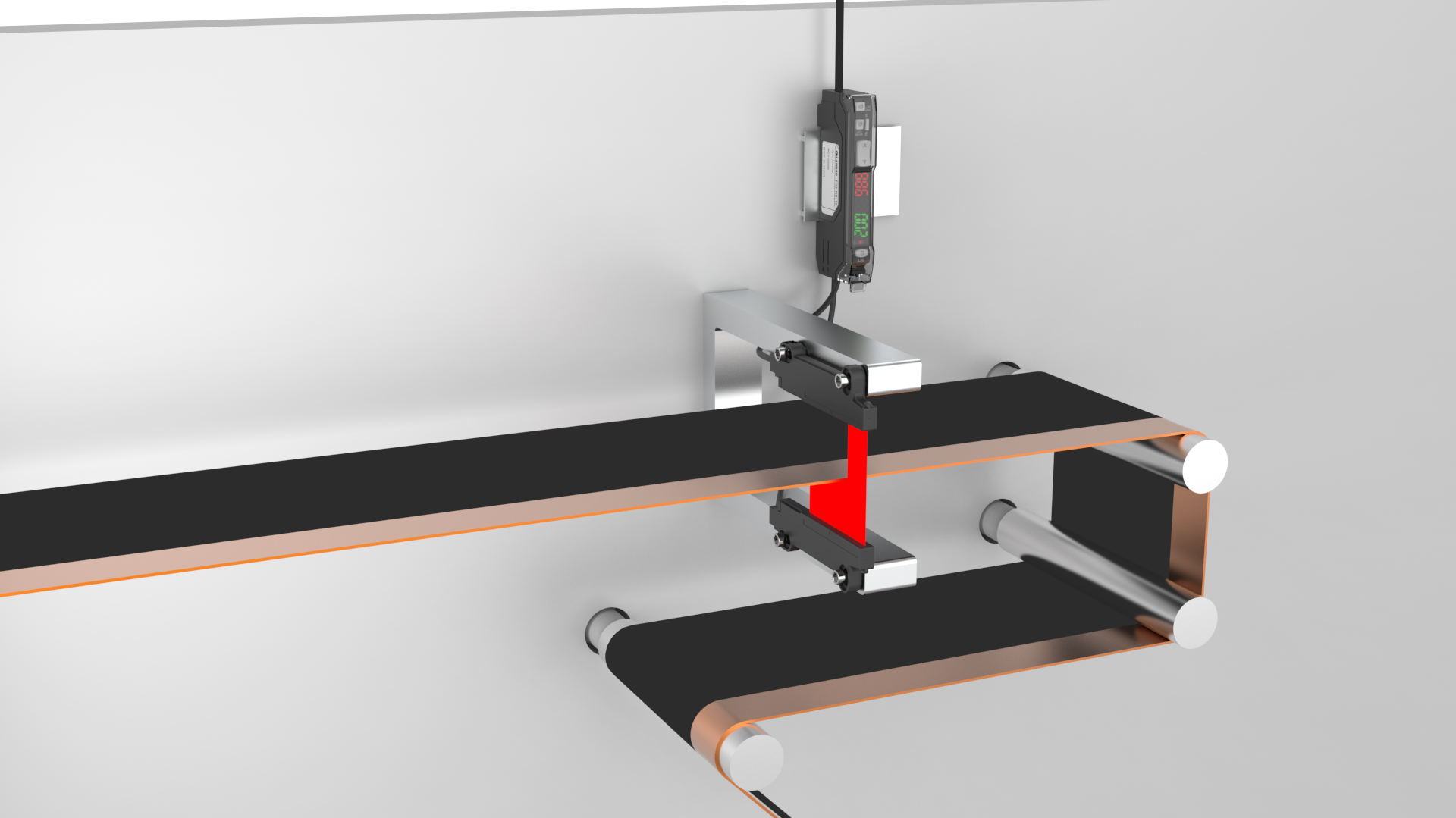

3，涂布機布料邊緣糾偏檢測——高端紡織行業

蘭寶選品：塑料對射光纖PFT-R02系列（矩陣型）

產品特點：

檢測區域3mm*40mm

最小彎曲半徑R2

檢測距離0-2000mm

測溫范圍-40~70℃
檢測原理：

對射光纖傳感器通過發射端與接收端的光路阻斷檢測布料邊緣位置，當布料偏移導致邊緣遮擋光路時，接收端光強下降，觸發糾偏控制器調整布料位置。

蘭寶PFT-R02對射光纖抗彎曲特性（彎曲半徑≤2mm）支持復雜安裝路徑，適用于涂布機狹窄空間。IP67防護等級，可以抵抗涂布機環境中的粉塵與液體飛濺，進一步保障糾偏檢測的穩定和精準。

注：

安裝時要確保矩形光斑覆蓋布料邊緣波動范圍，以避免因布料抖動導致漏檢。

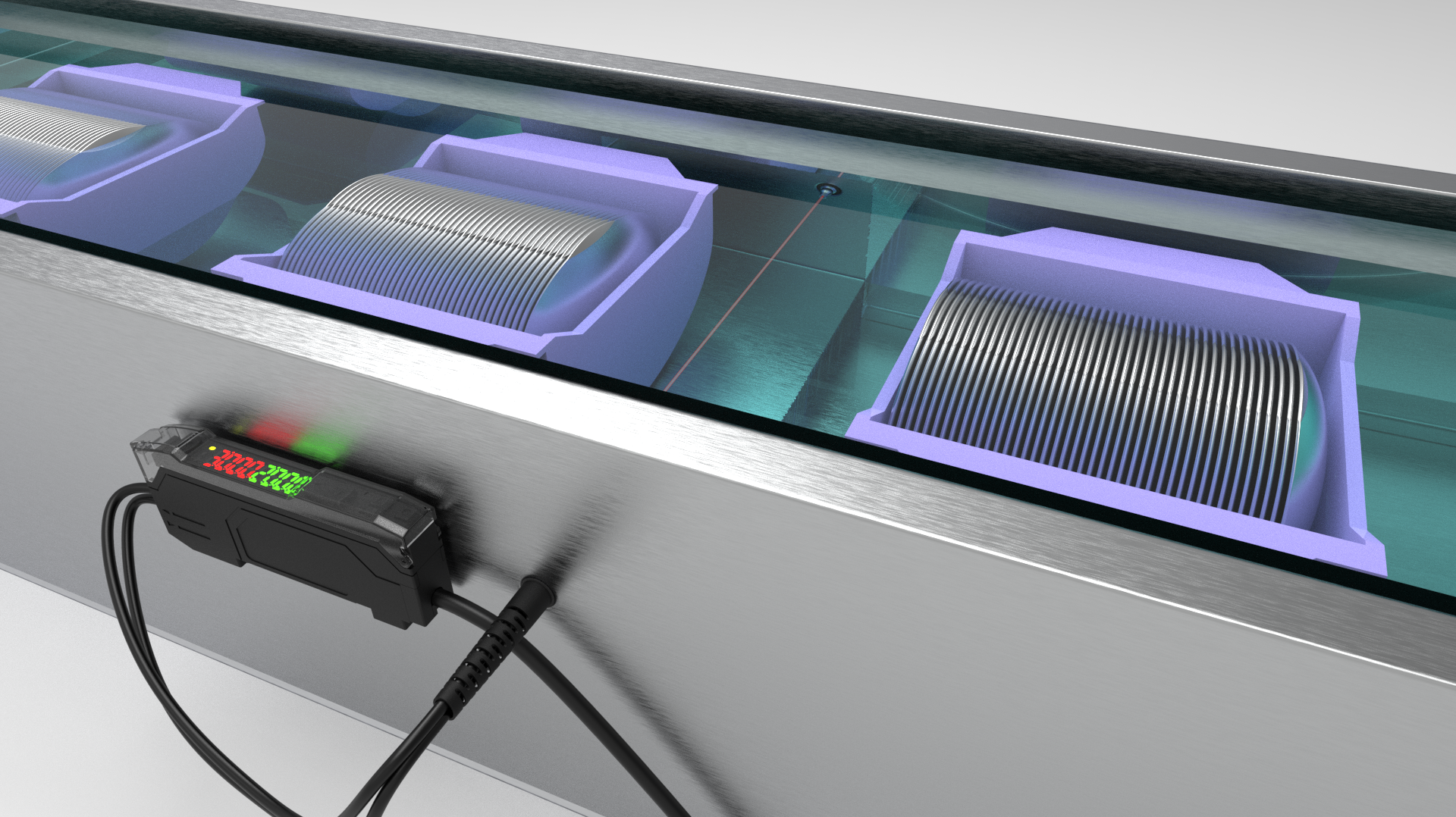

4，高溫金屬物件過水檢測——冶金行業

蘭寶選品：玻璃對射光纖PGT-420系列（單芯型）

產品特點：

檢測精度高（最小檢測物φ0.5）

測溫范圍**-40~350℃**

最小彎曲半徑R25，檢測距離390-1300mm

適用于狹小空間的安裝（光纖頭尺寸M4）

標準的螺紋形狀（易安裝），不銹鋼光纖頭（耐用）
檢測原理：

玻璃光纖傳感器采用全玻璃纖維束與不銹鋼外殼設計，可耐受＞300℃高溫環境，適用于高溫金屬物件過水冷卻后準確無誤流轉到下道工序。金屬物件通過水冷輸送帶時，對射光路被遮擋，觸發信號判定被測物位置及運動狀態。

蘭寶PGT-420玻璃光纖表面鍍耐腐蝕膜層，可抵抗水蒸氣與金屬表面氧化物的附著干擾，確保光信號穿透穩定性。IP68防護等級，可以有效抵抗水槽飛濺與高溫蒸汽侵蝕。

注：

1，安裝時根據被測物尺寸調整間距，確保光路覆蓋范圍超出最大外徑20%；

2，動態闕值調整，通過PLC實時監測光強衰減曲線，自動調整觸發閾值，區分金屬零部件遮擋與水膜或氣泡干擾；

3，可采用多對對射光纖傳感器，僅當兩路信號同時被遮擋時判定為有效過水動作，對檢測結果做保障加固。

對射型光纖傳感器憑借其高精度、抗干擾和耐惡劣環境的特性，已成為工業自動化領域的“感知先鋒”。未來，隨著光纖材料創新與AI算法的融合，對射型光纖傳感器將進一步突破檢測極限，成為電子制造、高端紡織、醫療器械、冶金等領域數字化轉型的核心支撐。
