電子設備突然死機、時鐘不準、通信中斷？很可能是晶振“鬧情緒”！作為電子電路的“心臟起搏器”，晶振一旦故障，整個系統都會陷入癱瘓。別慌！掌握這5個關鍵排查步驟，無需專業知識也能快速定位問題，讓你的設備重獲“心跳”。

NO.1
看外觀：肉眼就能發現的“破綻”

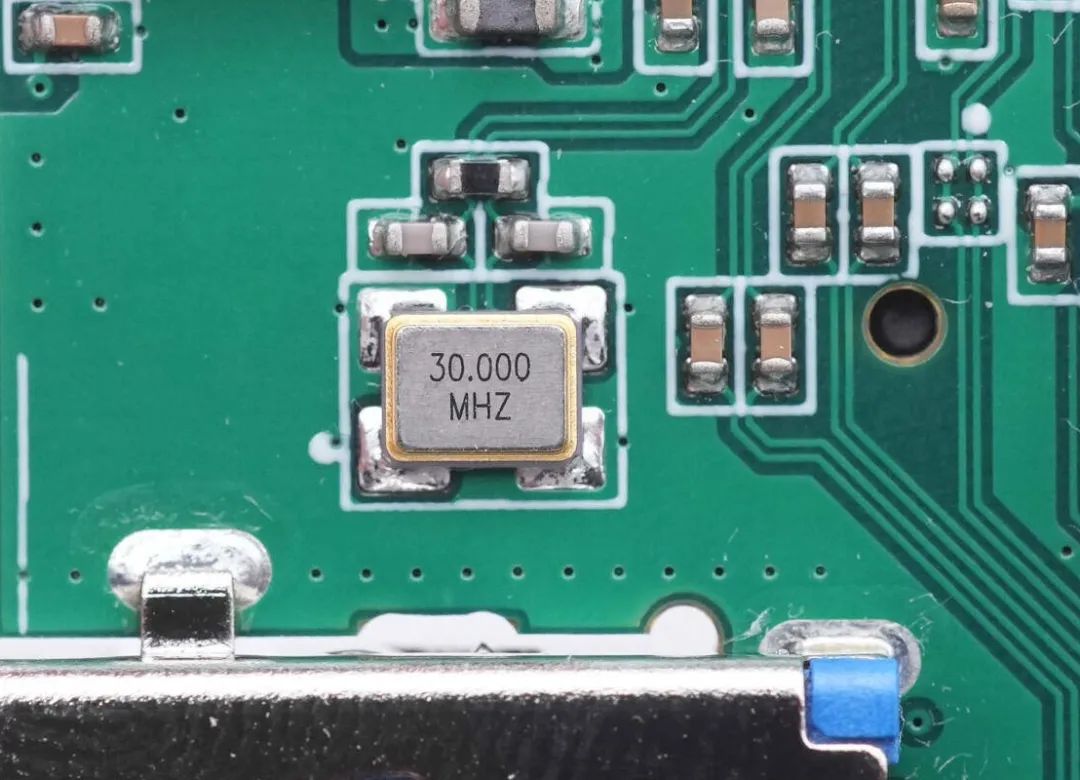

拆開設備后，先對晶振進行“外貌檢查”。仔細觀察晶振表面是否有裂痕、破損或發黑跡象，引腳是否存在氧化、虛焊、脫焊的情況。許多晶振故障都是因為外部物理損傷導致的，比如受到強烈震動或高溫影響。一旦發現外觀異常，更換同型號晶振往往就能解決問題。

NO.2
測電壓：用萬用表快速定位異常

如果晶振外觀完好，就需要借助工具進一步檢測。將萬用表調至直流電壓檔，測量晶振的供電引腳電壓。正常情況下，晶振的供電電壓應符合其工作電壓標準，若電壓異常，可能是電源電路故障或晶振本身短路。例如，某款晶振的工作電壓為3.3V，實測電壓卻只有1V，那么就需要排查電源電路，檢查是否存在電阻變值、電容漏電等問題。

NO.3
量頻率：示波器下的“心跳圖譜”

想知道晶振是否正常起振，示波器是最佳幫手。將示波器探頭連接到晶振的輸出引腳，正常工作的晶振會輸出穩定的正弦波或方波信號。若示波器屏幕上沒有波形，或者波形幅度、頻率與晶振標稱值相差較大，那就說明晶振存在故障。比如，標稱頻率為16MHz的晶振，實測頻率卻只有幾MHz，這就表明晶振可能老化或參數漂移。

NO.4
查負載電容：“隱形殺手”不可忽視

晶振的正常工作離不開合適的負載電容，它就像是晶振的“最佳拍檔”。負載電容如果出現故障，晶振也會無法正常工作。通過查閱晶振的規格書，找到其推薦的負載電容值，然后使用電容表測量實際電容值。若測量值與推薦值偏差較大，或者電容存在短路、開路的情況，就需要更換合適的電容。

NO.5
替換法：簡單粗暴的“終極驗證”

當以上步驟都無法確定故障原因時，替換法就是最直接有效的手段。用同型號、參數一致的晶振替換懷疑故障的晶振，觀察設備是否恢復正常。如果設備恢復正常，那就說明原晶振確實存在問題；若問題依舊，就需要進一步排查電路中其他可能的故障點，比如相關的集成電路是否損壞等。

掌握這些排查技巧，下次遇到晶振“罷工”，你也能化身電子維修高手，快速找到問題根源。
