就在上月3月27日，小米發布了MI MIX2S，這款完成度更高的全面屏旗艦配備了驍龍845處理器，同時還加入了時下最熱的無線充電功能，也是小米第一款搭載無線充電功能的手機。

同期發布的還有配套的小米無線充電器，采用Qi無線充電標準，支持普通5W/快充7.5W兩種充電模式，并帶有過溫過流保護與異物檢測功能，性價比十分高的99元定價肯定會大賣。

我們已經拿到這款小米無線充電器，馬上為大家送上開箱拆解。

一、小米無線充電器開箱

小米無線充電器包裝盒正面一個字都沒有，整個白色包裝盒上只有產品圖。

包裝盒背面產品信息如下，品名：小米無線充電器、適用機型：Mi MIX 2S及通過(Qi)認證的產品、產品材質：PC+硅膠、制造商：小米通訊技術有限公司、生產商：昆山聯滔電子有限公司、型號：MDY-09-EF、輸入：5V2A / 9V2A。

開箱物品一覽：無線充電器*1、快速入門指南*1、售后服務卡*1，并不包含電源適配器與數據線。

小米無線充電器整個表面都是全白色，沒有任何LOGO文字，使用了PC作為殼體基礎材質，再通過類似二次注塑工藝在表面覆蓋一層厚硅膠，手摸上去軟軟的，手機放上去具有一定的防滑效果不會掉落。

充電板半徑47mm，厚度12.44mm，采用USB-C輸入接口，支持5V2A / 9V2A輸入。

反過來背面，充電器底部粘上了一圈防滑橡膠墊，可以避免充電器使用時候滑動。

底部銘牌信息。

在無線充電器側面邊緣上隱藏著一顆綠色指示燈，可以顯示當前充電狀態，正常充電下綠燈長亮，保護模式啟動時綠燈閃爍。

二、小米無線充電器拆解

小米無線充電器采用上下殼螺絲擰緊的方式合蓋，先把橡膠防滑墊撬出可以看到螺絲位。

4顆十字螺絲擰出。

分解一覽，左邊是PC底蓋，右邊是PC+硅膠面殼。

PC底蓋細節部分，螺絲座使用了加強筋設計。

所有部件都安裝到面蓋底部，PCB下面一整片黑色是金屬導熱塊，把發熱量勻熱后散布開來避免積聚高熱。

面蓋組件俯視圖。

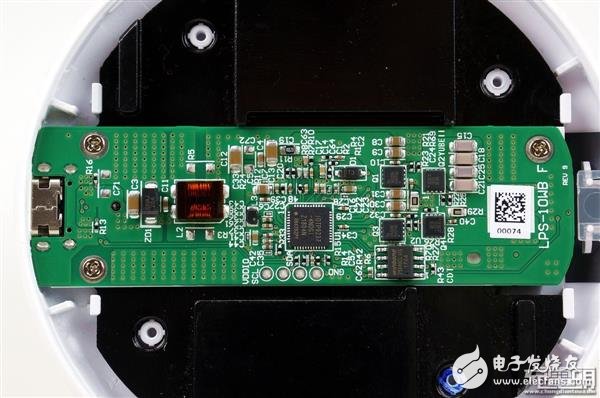

PCB俯視圖。

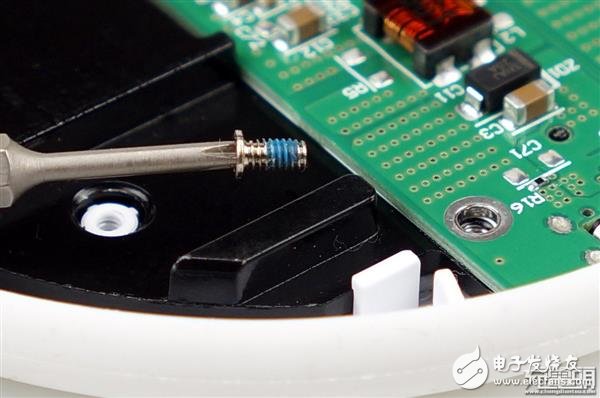

PCB螺絲帶有防止松動螺絲膠。

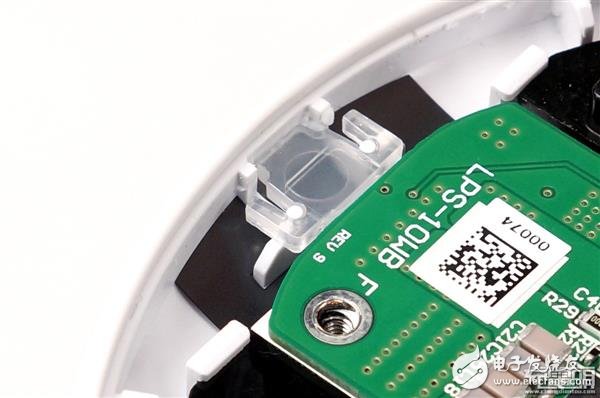

半透明的是指示燈導光膠，下面一片黑色遮光膠紙避免漏光。

沉板式USB-C母座，4腳過孔焊接十分牢固。

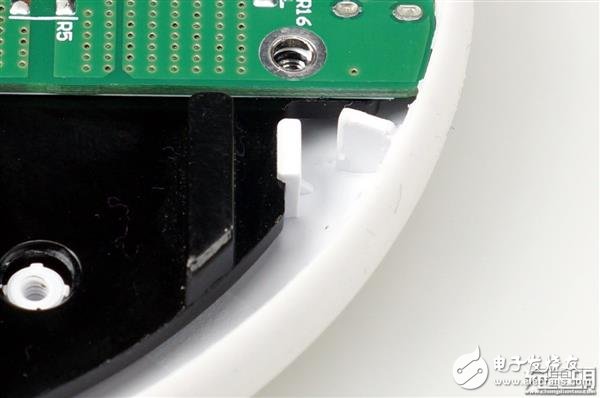

金屬散熱塊被卡子與PCB螺絲固定著，挑起卡子進一步拆除。

在面蓋模塊中把金屬散熱塊分離出來。

面蓋底部使用了4+1片軟性高分子導熱膠，把熱量勻熱后傳遞開來。

拿小刀刮一下金屬塊，充電頭網發現是鋁材質再陽極氧化而成。

溫度探頭放在線圈正中間測溫。

線圈焊接點飽滿浸潤度高，扁平側射貼片式的LED，溫度探頭焊盤滴膠固定處理避免震動脫焊。

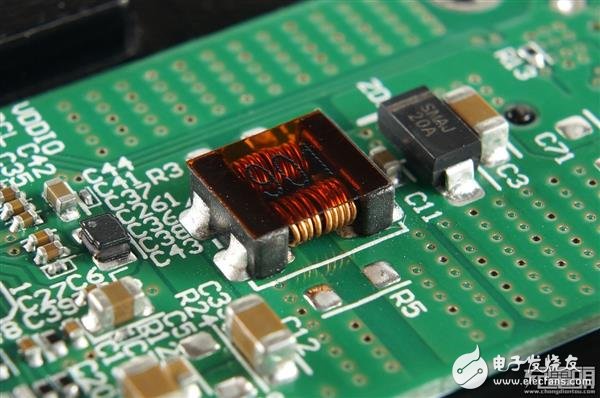

看看輸入端，tvs保護瞬間過電壓，共模電感防止干擾。

線圈驅動部分，winbond 25X40CL + vgsemi VS3622AE。

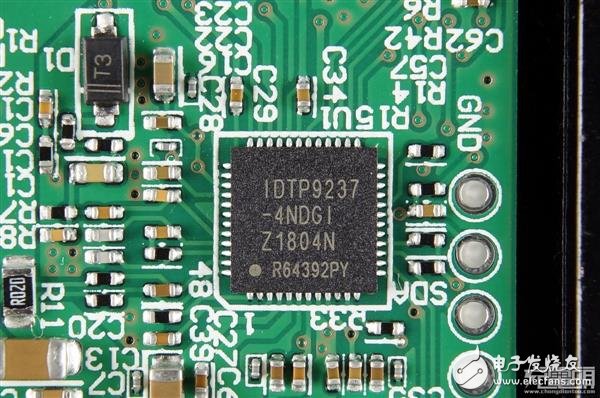

采用美國IDT IDTP9237無線充電方案。

4顆npo電容，大功率的保證。

全部拆解完畢。

三、拆解總結

小米無線充電器生產商為昆山聯滔電子有限公司(隸屬于立訊精密)，與蘋果無線充共用代工廠。

采用美國IDT IDTP9237無線充電方案，和ZMI紫米無線充電器的完全一致。

內部設計合理，99元支持蘋果同款7.5W無線快充，值得推薦。
