近期充電頭網拿到了知名品牌ANKER安克一款Zolo充電器，這款產品基于華源智信氮化鎵方案設計，因此整體做到相當小巧，搭配可折疊插腳，便攜性很好。充電器支持最高20W PD3.0快充，可滿足蘋果近幾代iPhone機型日?？斐湫枨蟆Ｏ旅嫖覀儊碓敿毩私庖幌逻@款產品。

安克Zolo 20W氮化鎵充電器開箱

包裝盒正面印有ANKER品牌以及充電器、數據線等產品簡圖。

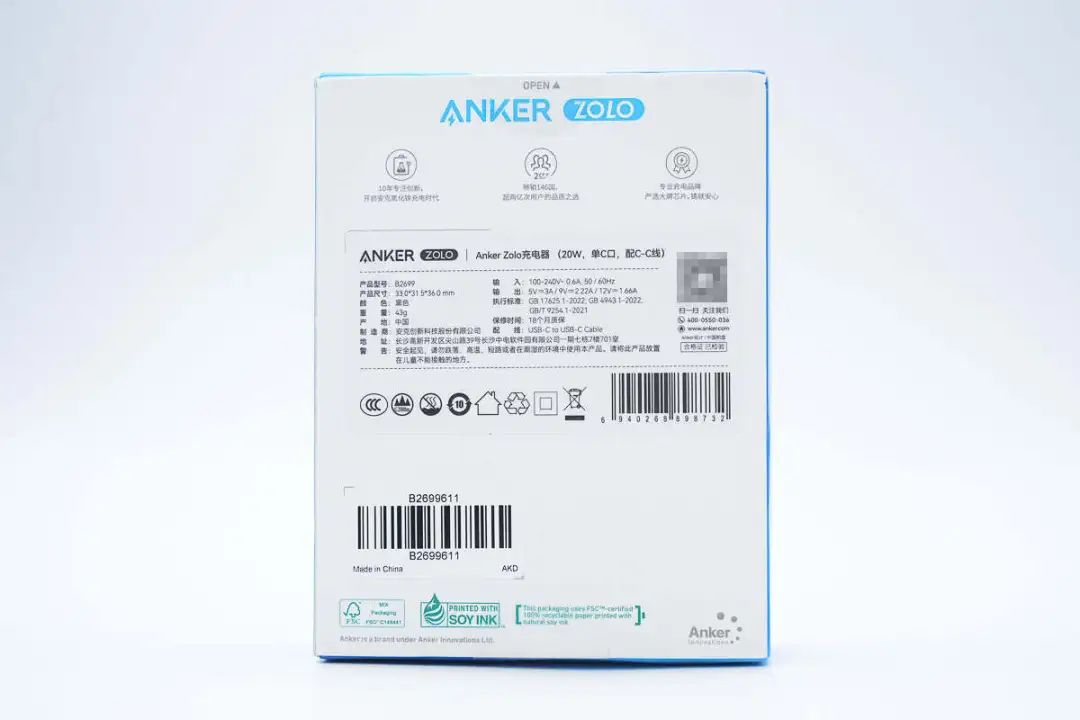

背面貼紙印有產品詳細參數信息。

包裝盒上參數特寫，下面到產品實物展示環節再介紹。

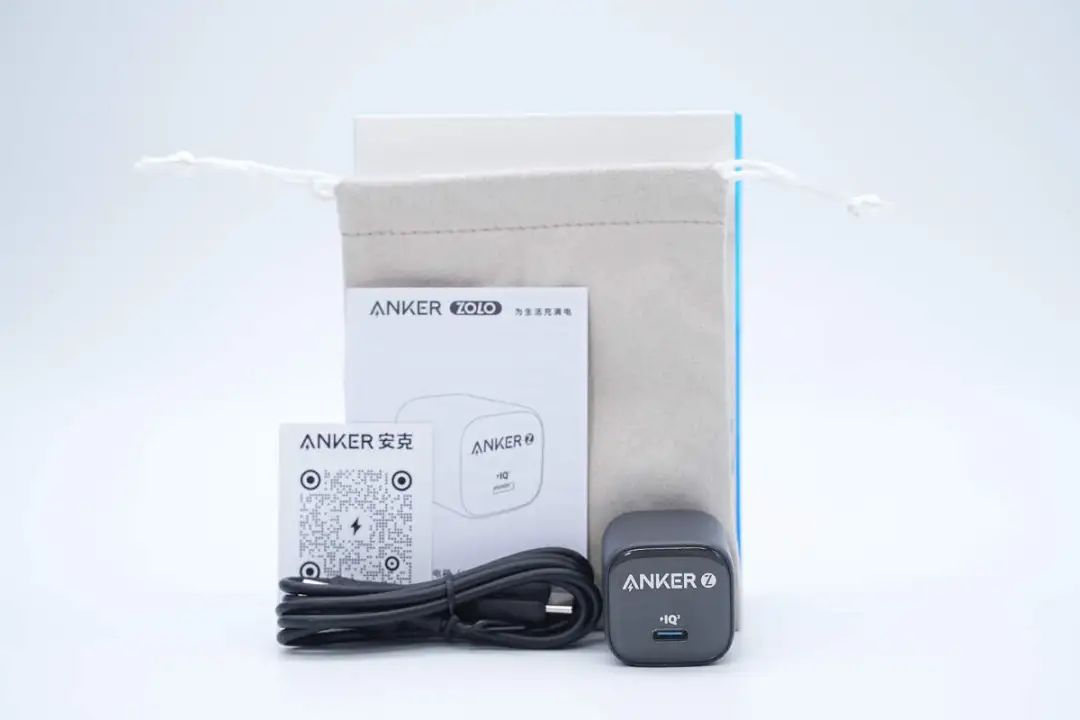

包裝內含充電器、數據線、收納袋以及使用說明書等。

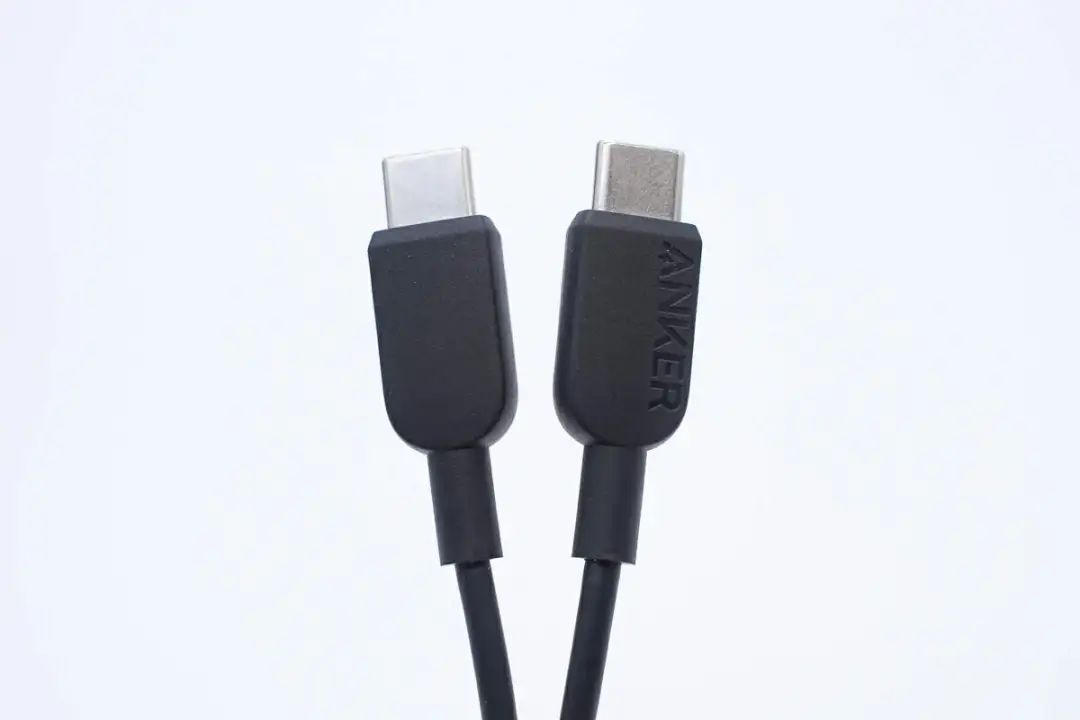

附帶數據線為USB-C to USB-C線，線頭外殼和網尾一體式設計，此外還設計有ANKER品牌。

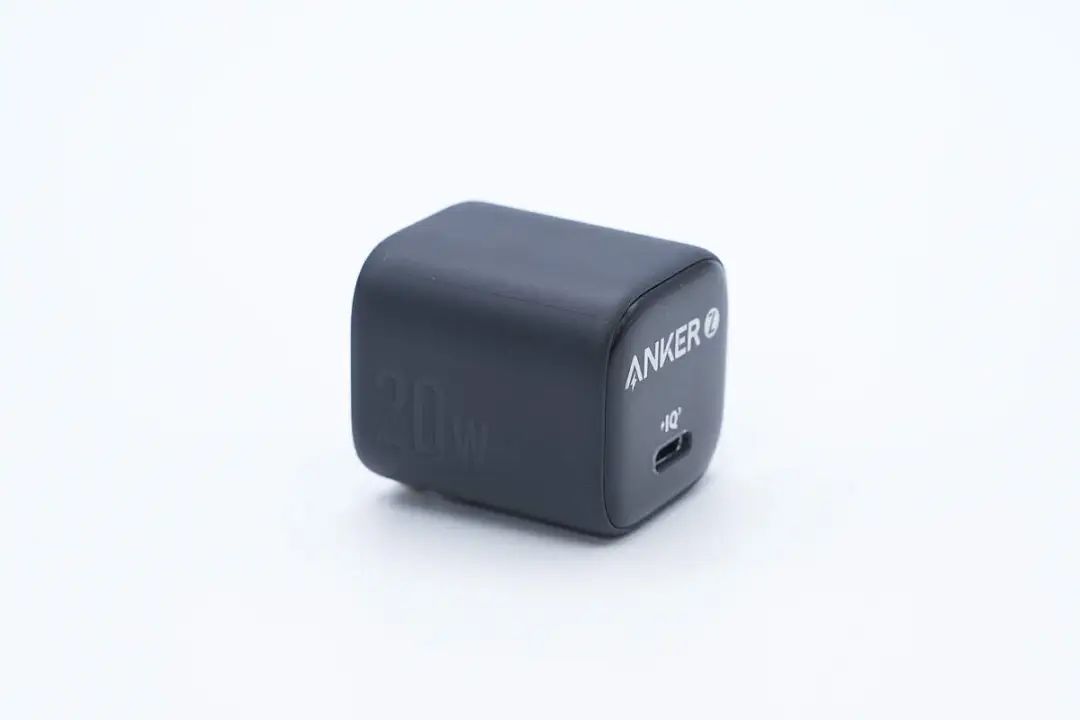

充電器通體采用黑色塑料殼設計，不過腰身和頂面分別采用磨砂和亮面撞色設計，機身整體小巧圓潤。

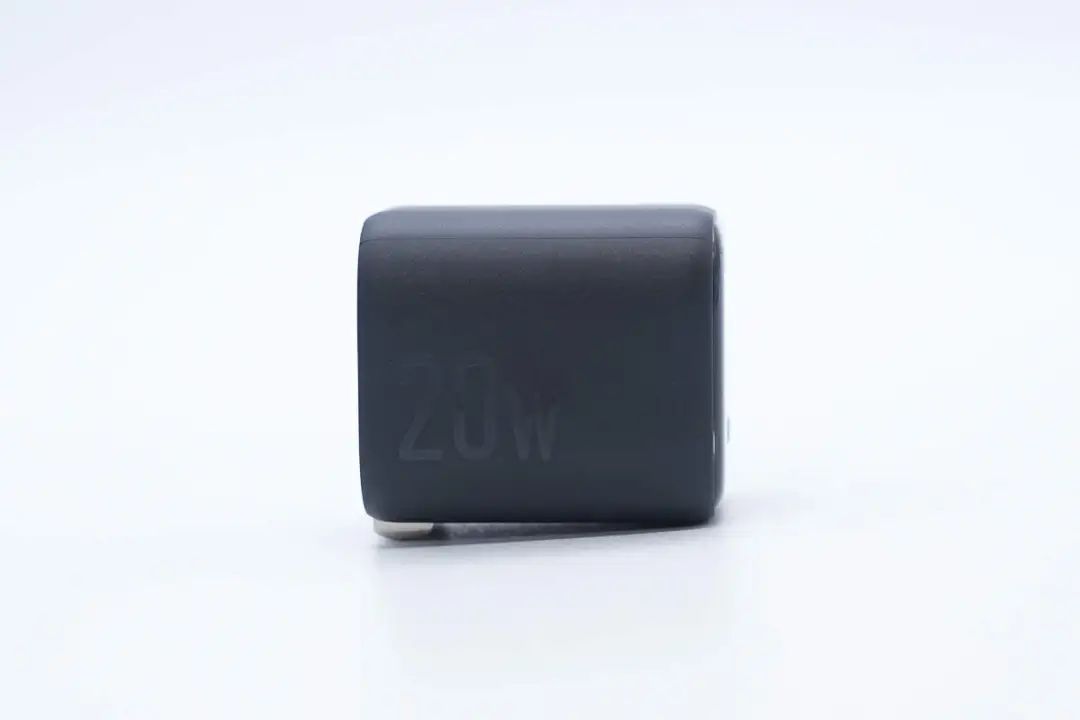

腰身一側亮面設計20W字樣，表明充電器最大輸出功率。

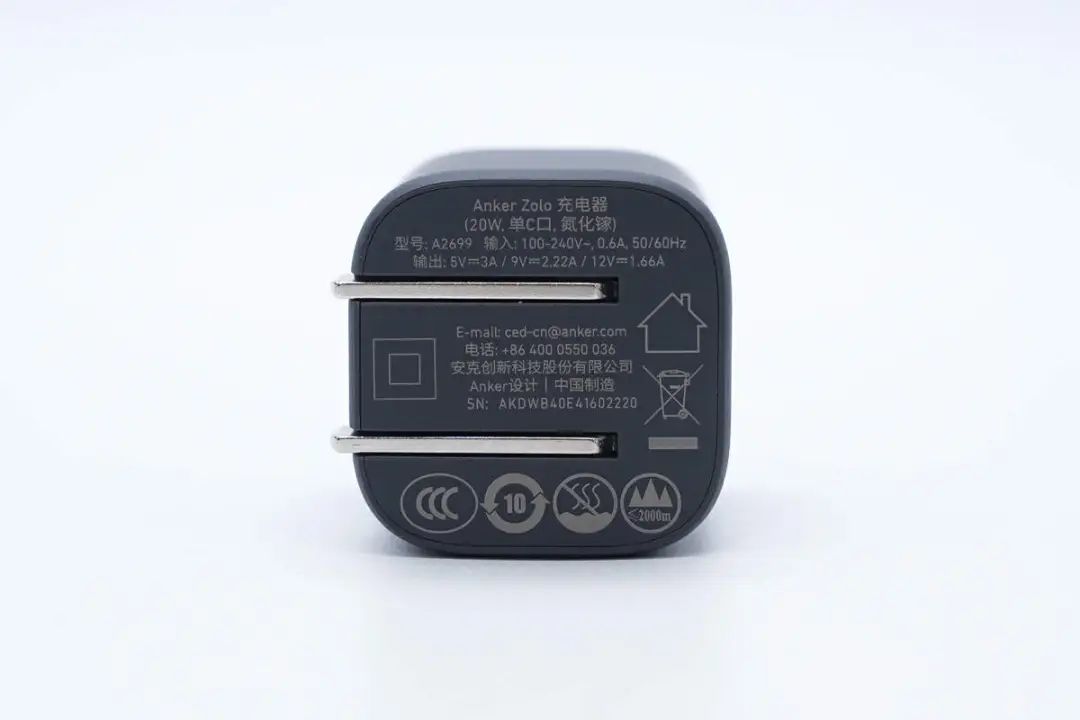

輸入端外殼印有充電器參數信息。

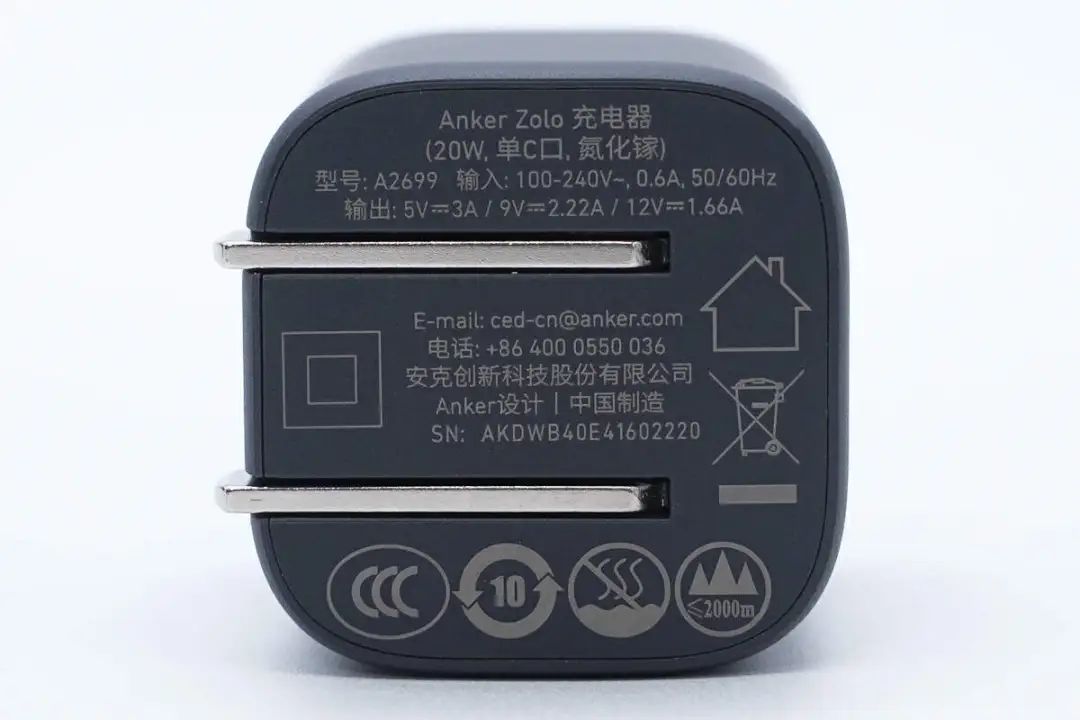

充電器參數特寫

型號：A2699

輸入：100-240V~50/60Hz 0.6A

輸出：5V3A、9V2.22A、12V1.66A

制造商：安克創新科技股份有限公司

充電器通過了CCC認證。

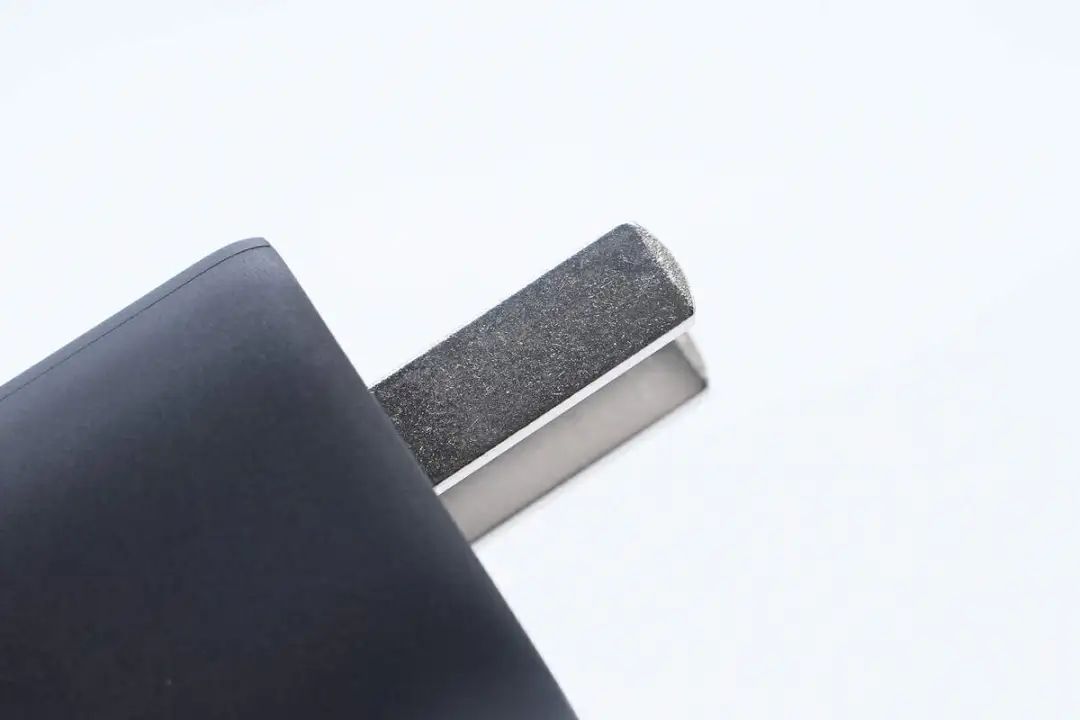

充電器采用可折疊國標插腳。

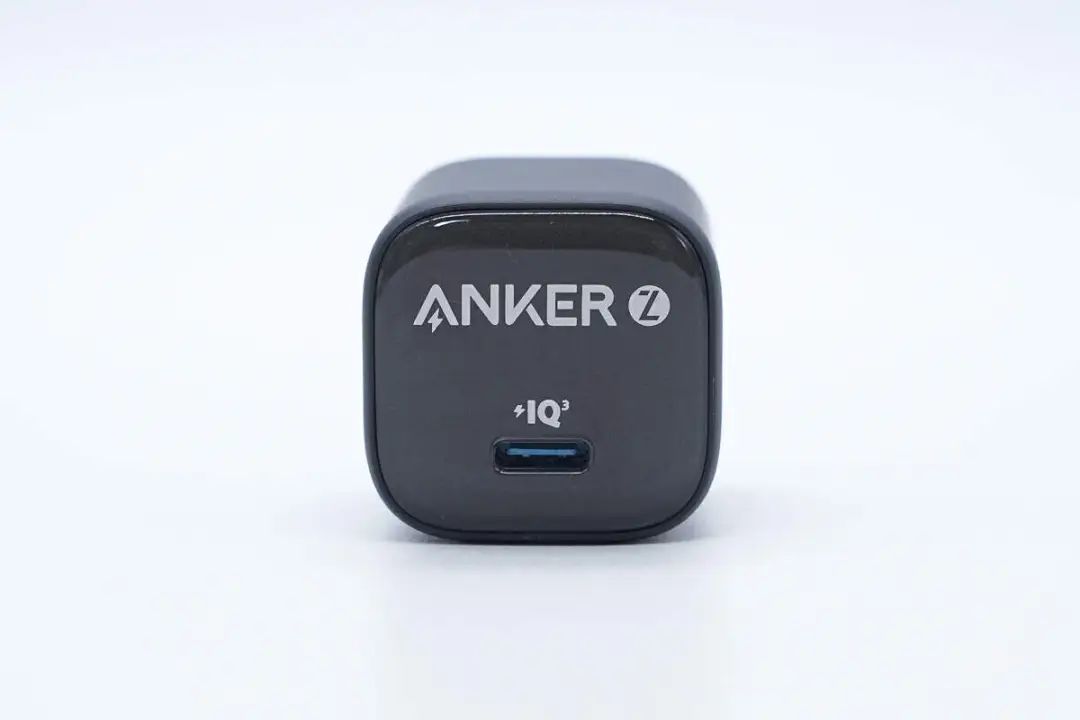

輸出端配色單USB-C接口，外殼印有ANKER品牌。

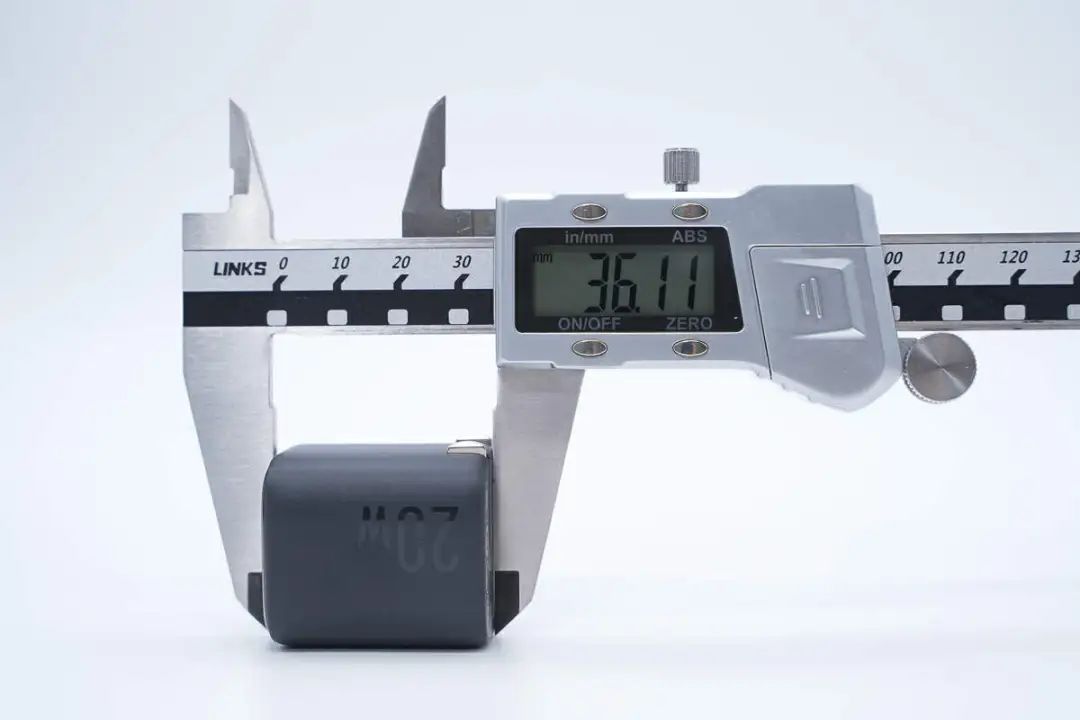

實測充電器機身長度為36.11mm。

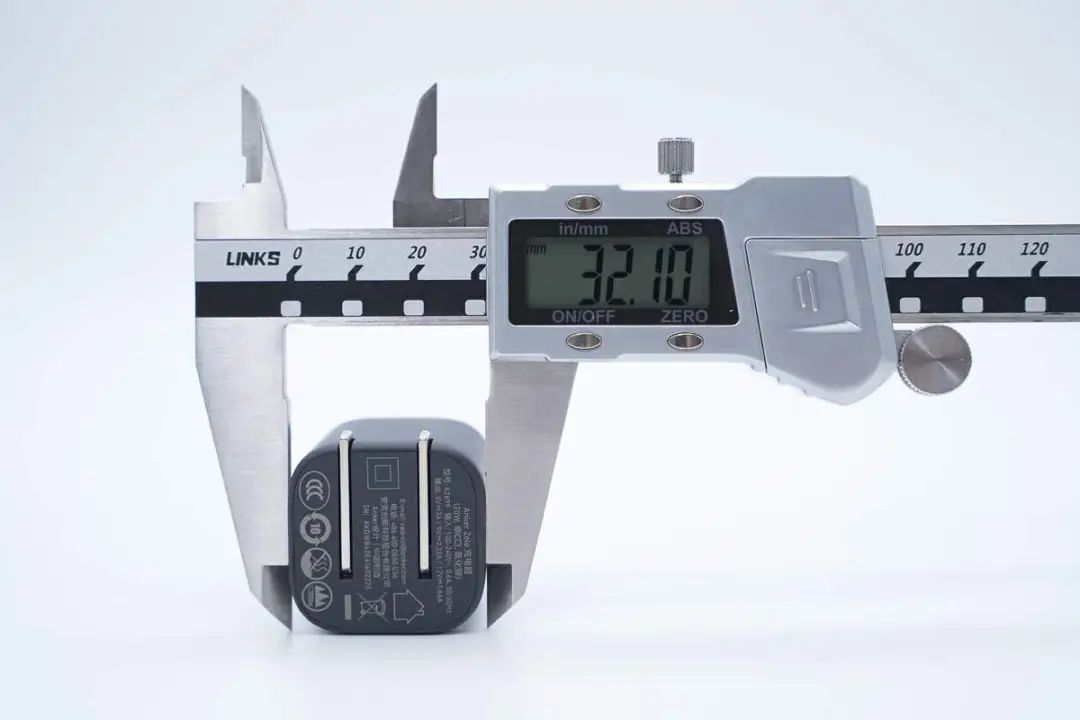

寬度為32.1mm。

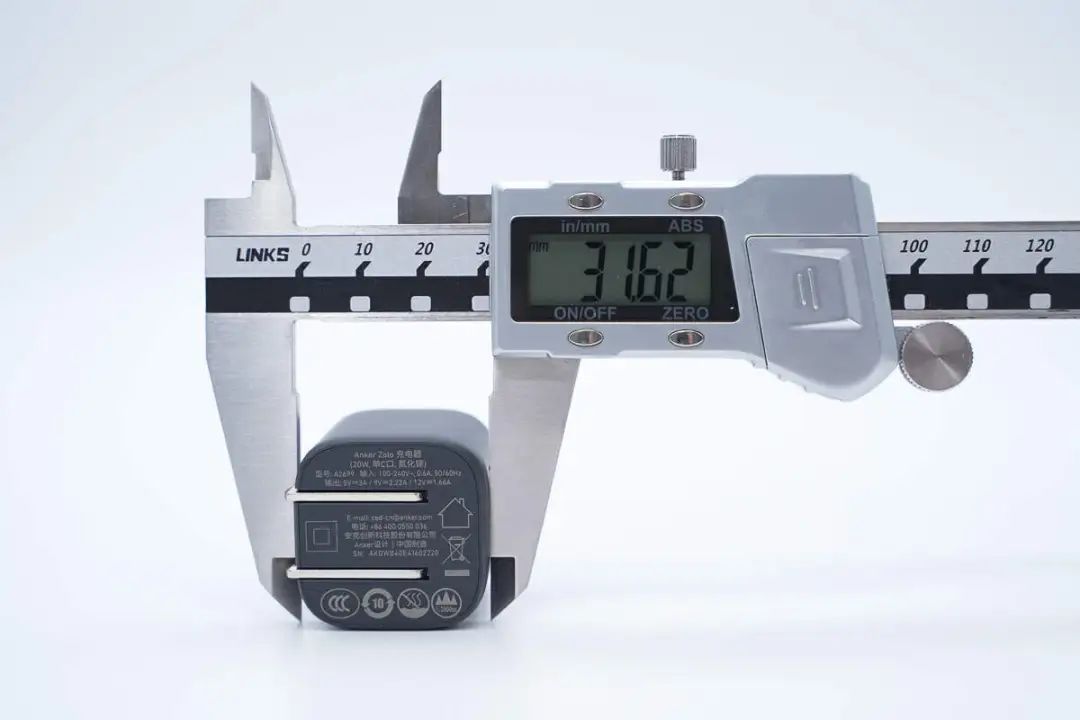

厚度為31.62mm。

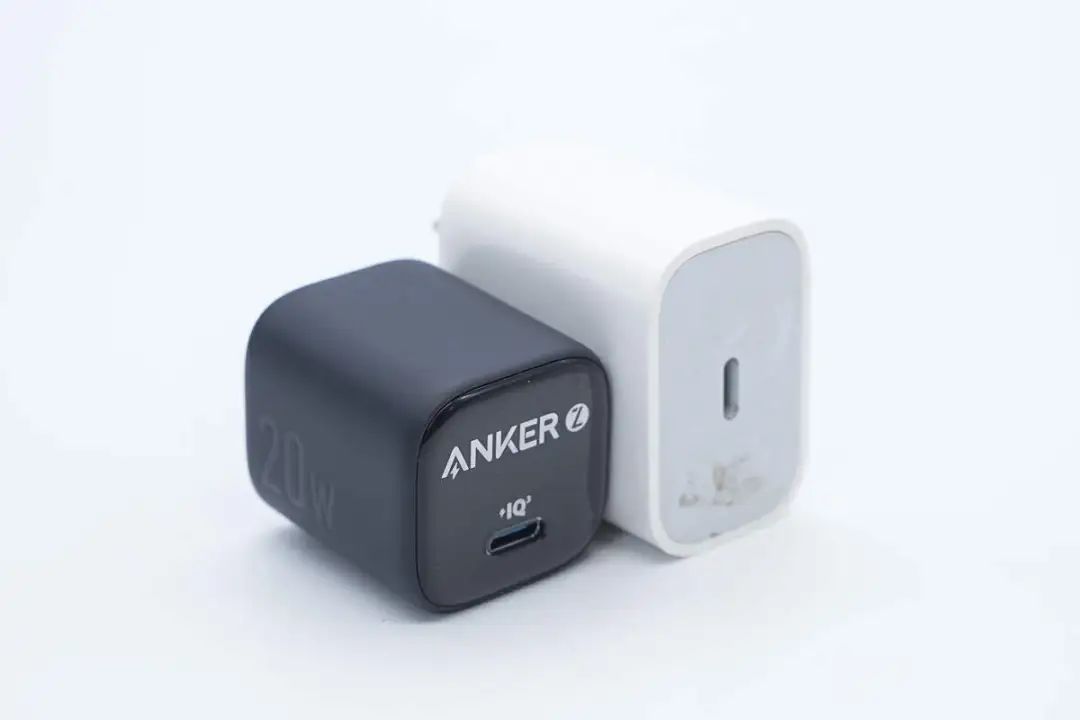

和蘋果20W充電器對比，安克這款要小一些。

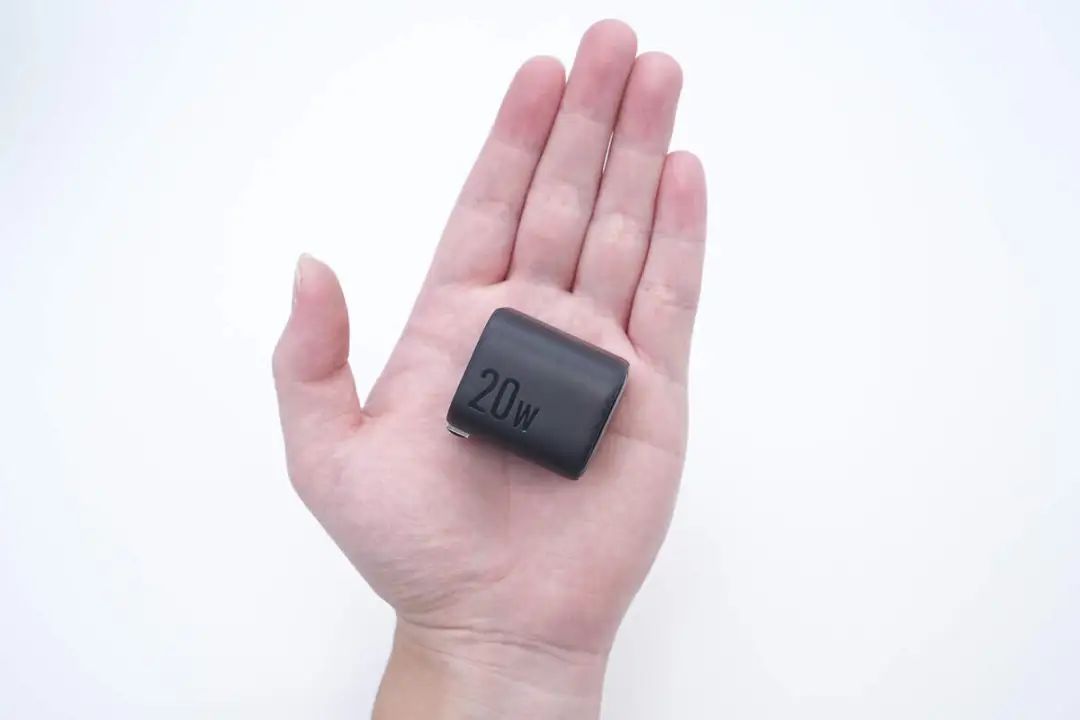

充電器拿在手上的大小直觀感受。

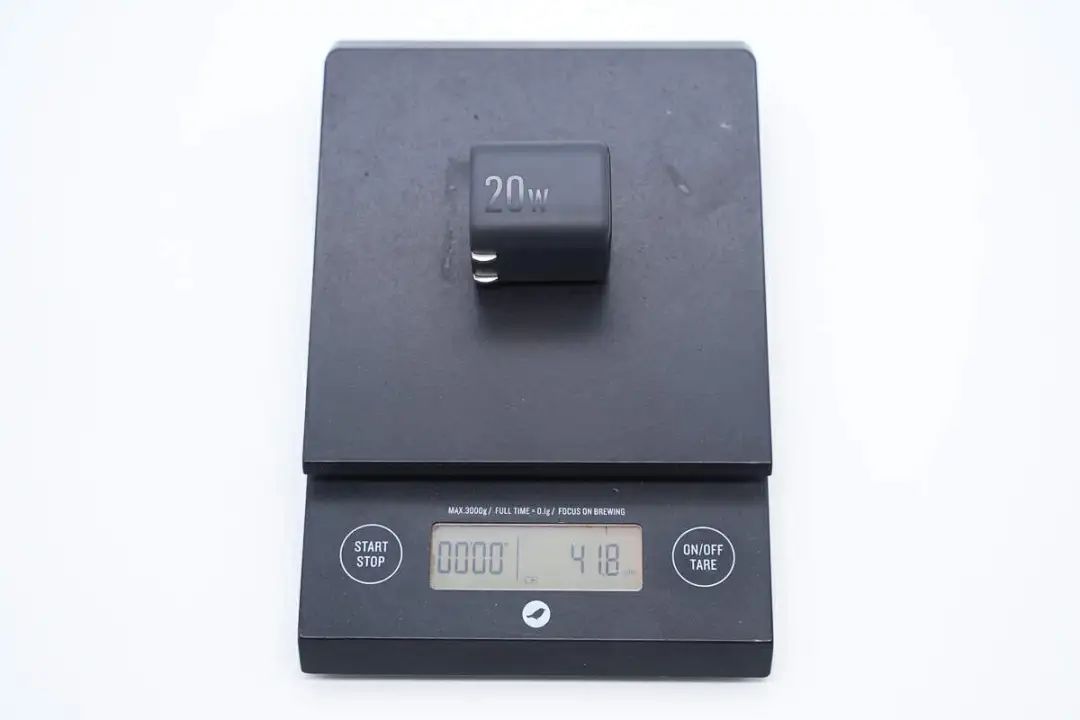

另外測得充電器重量約為42g。

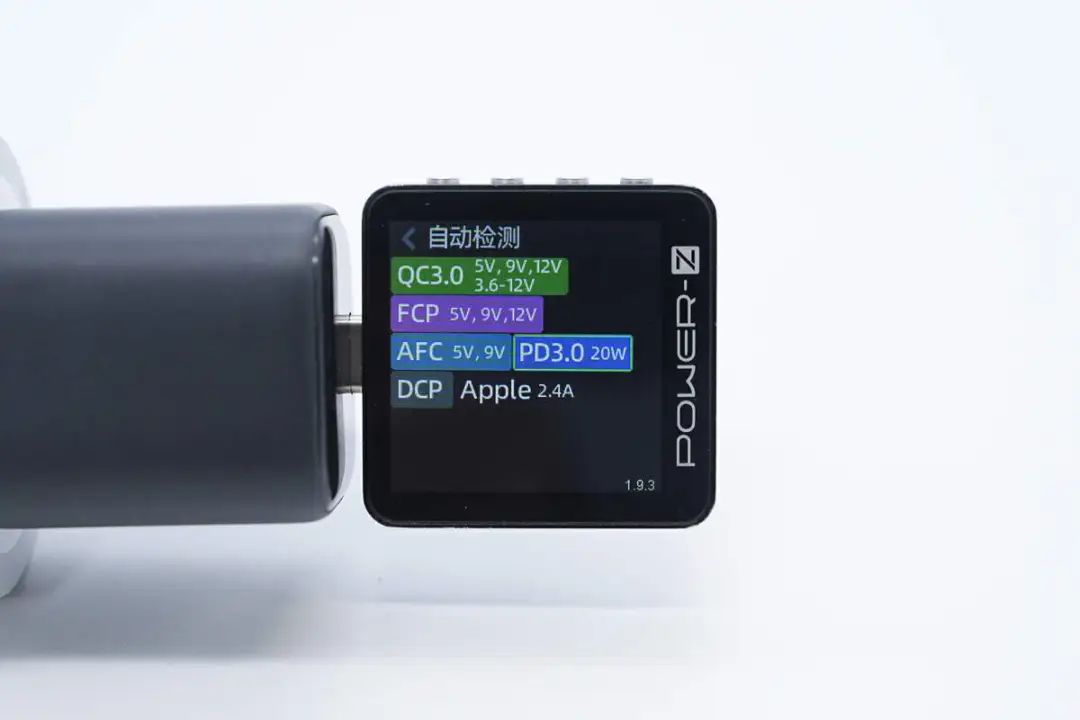

使用ChargerLAB POWER-Z KM003C測得USB-C口支持QC3.0、FCP、AFC、PD3.0、DCP、Apple 2.4A充電協議。

PDO報文顯示USB-C口還具備5V3A、9V2.22A、12V1.66A三組固定電壓檔位。

安克Zolo 20W氮化鎵充電器拆解

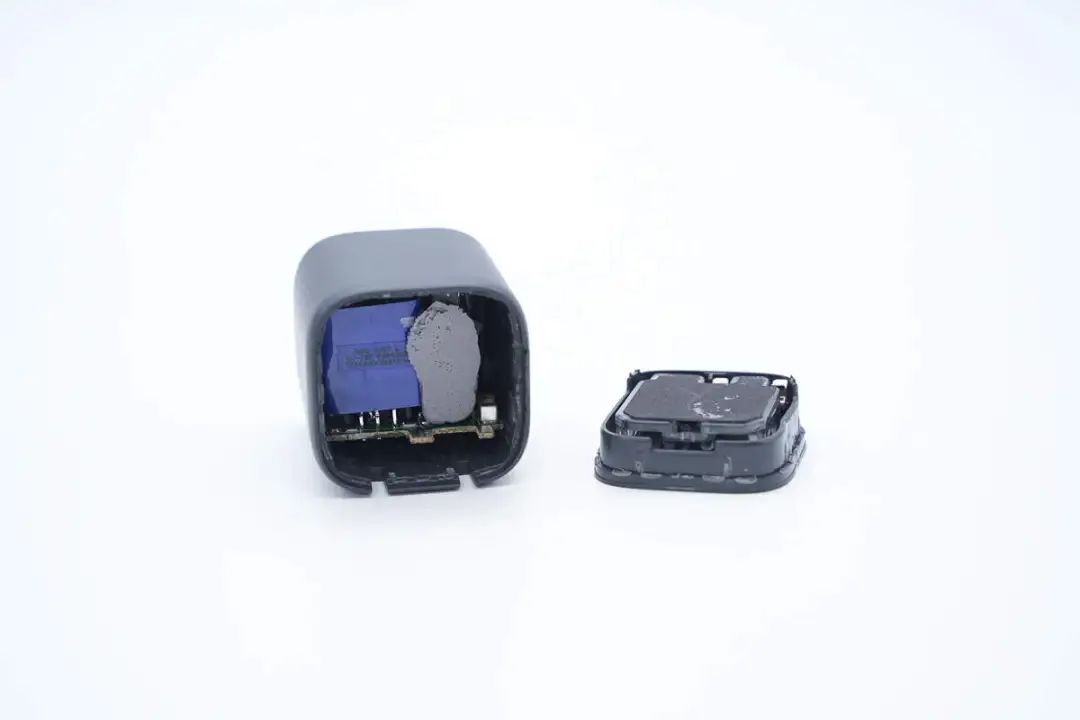

將輸入端外殼拆開，殼體采用超聲波焊接封裝。

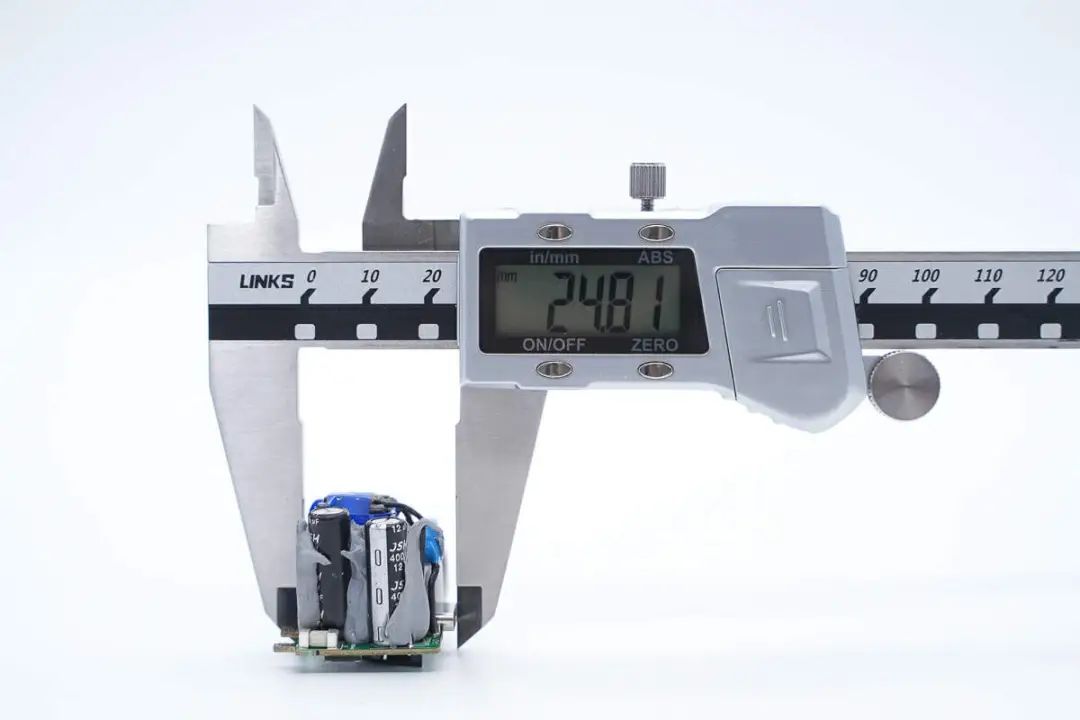

取出PCBA模塊，測得模塊長度為24.81mm。

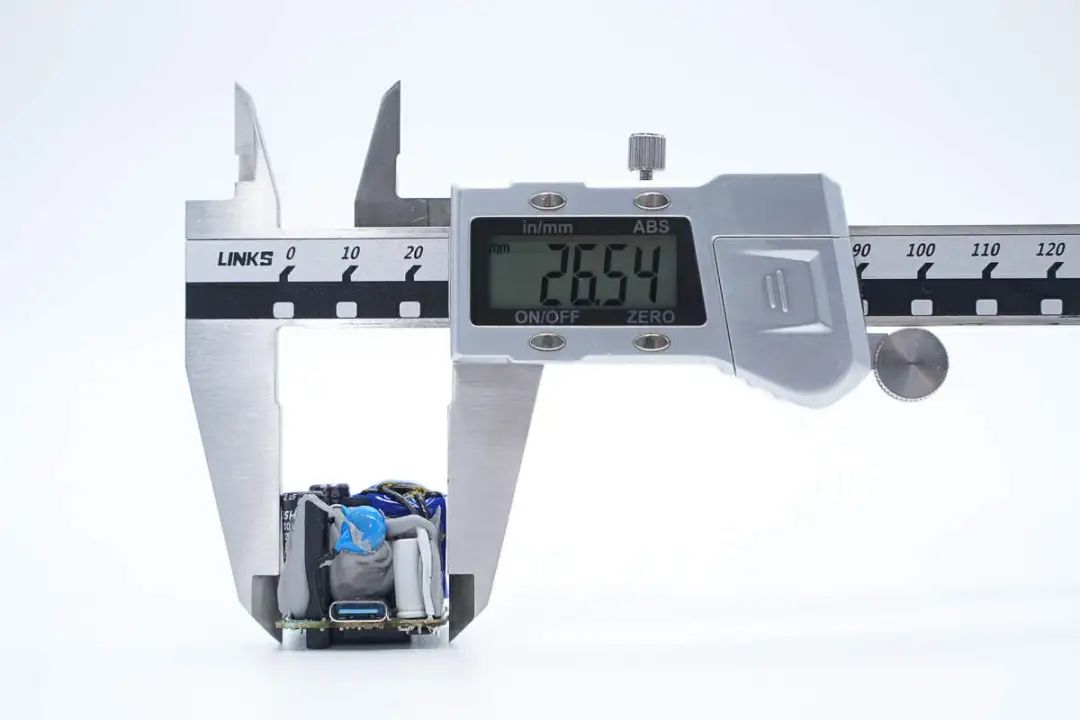

寬度為26.54mm。

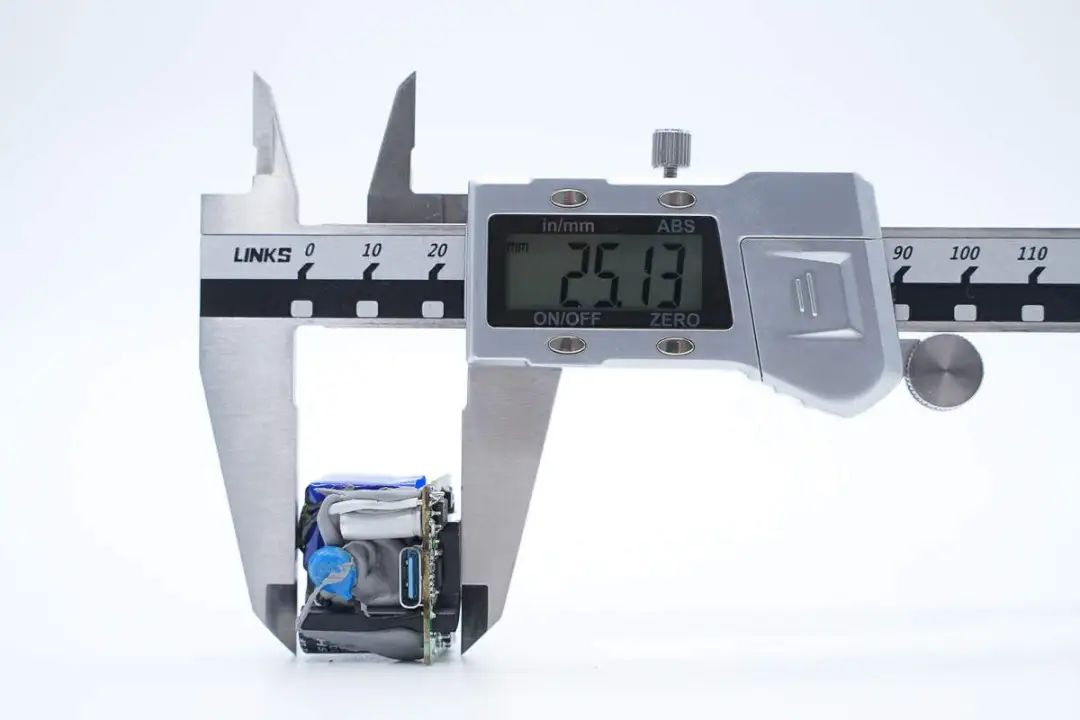

厚度為25.13mm。

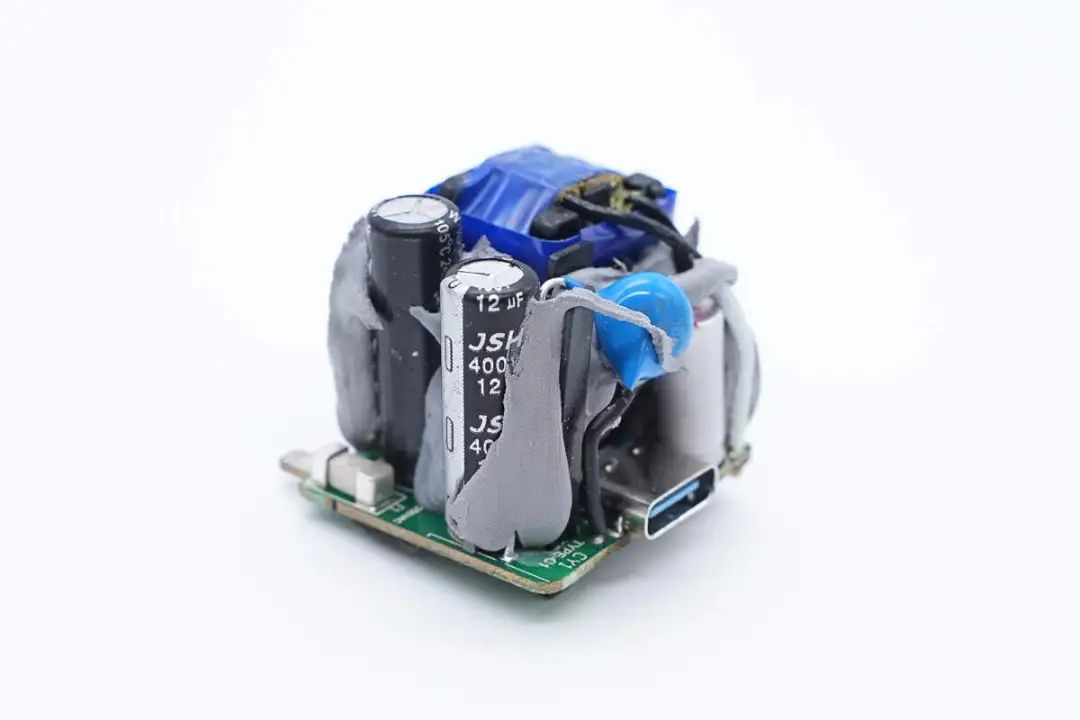

PCBA模塊僅采用單板設計，電容、變壓器等器件打膠處理。

PCB板初次級之間鏤空，塞入塑料板進行隔離絕緣。

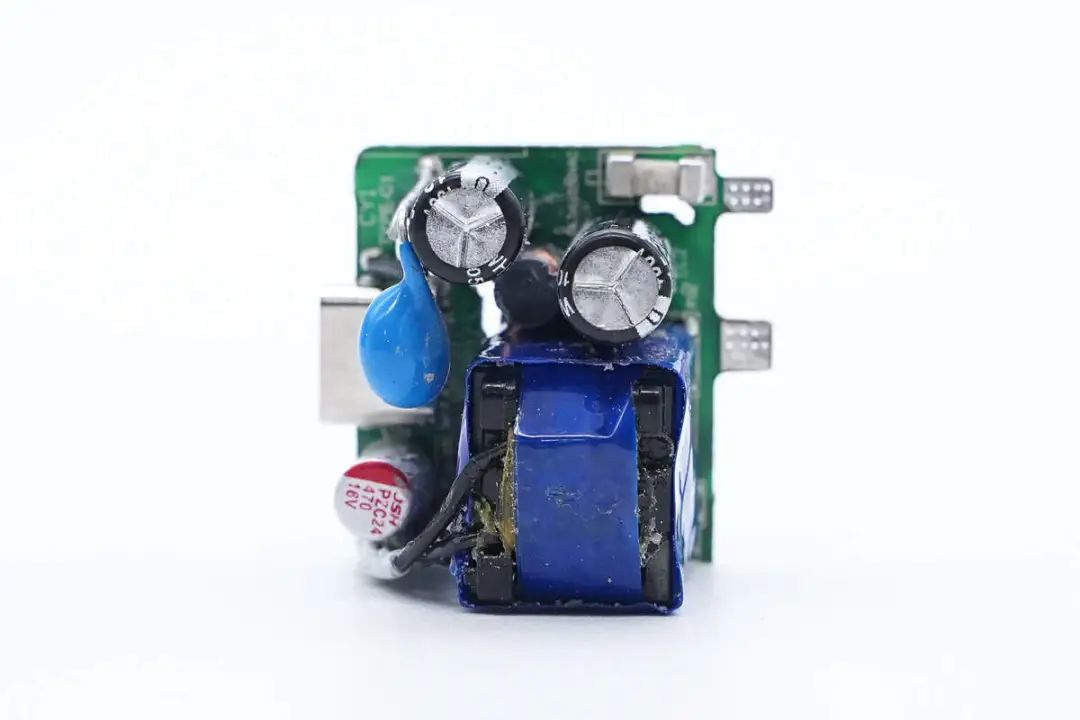

將導熱膠清理干凈，板子正面設有貼片保險絲、高壓濾波電解電容、工字濾波電感、變壓器、藍色Y電容、輸出濾波固態電容等器件。

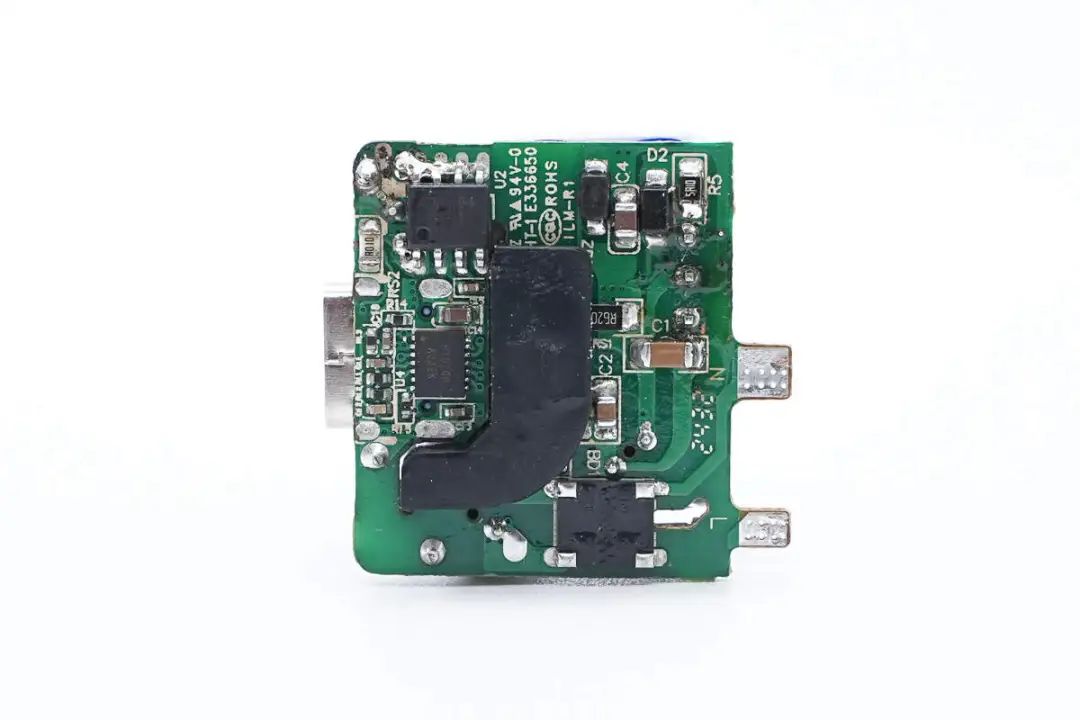

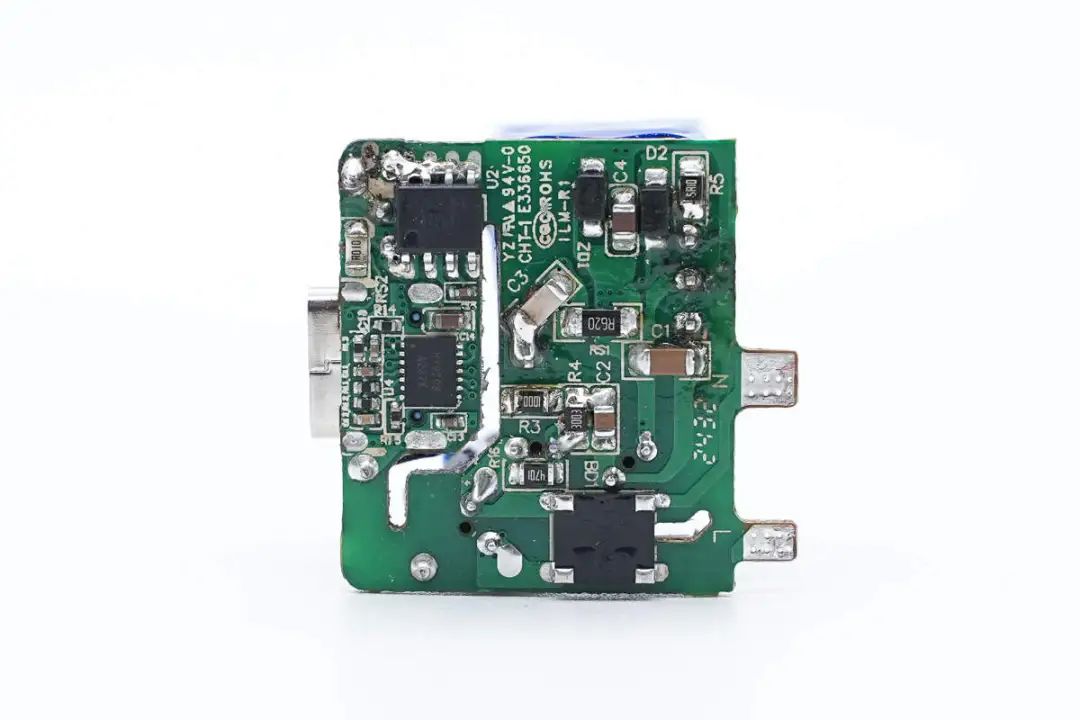

板子背面一覽，設有整流橋、同步整流芯片以及協議芯片。

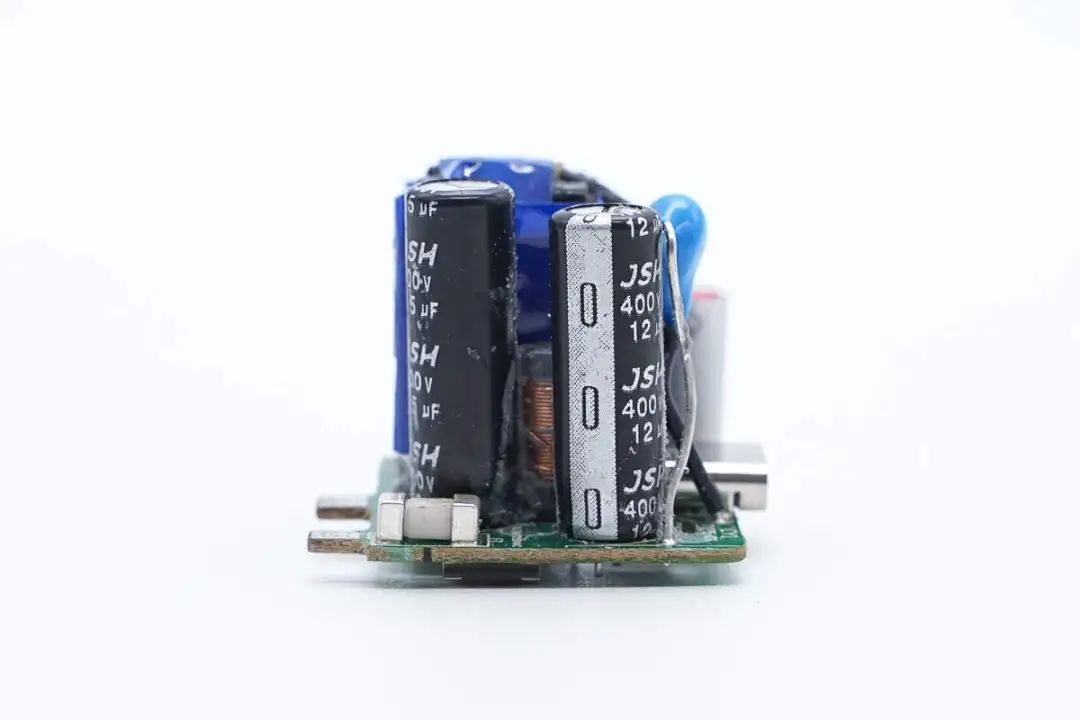

模塊側面一覽，設有貼片保險絲、兩顆高壓濾波電解電容以及工字電感。

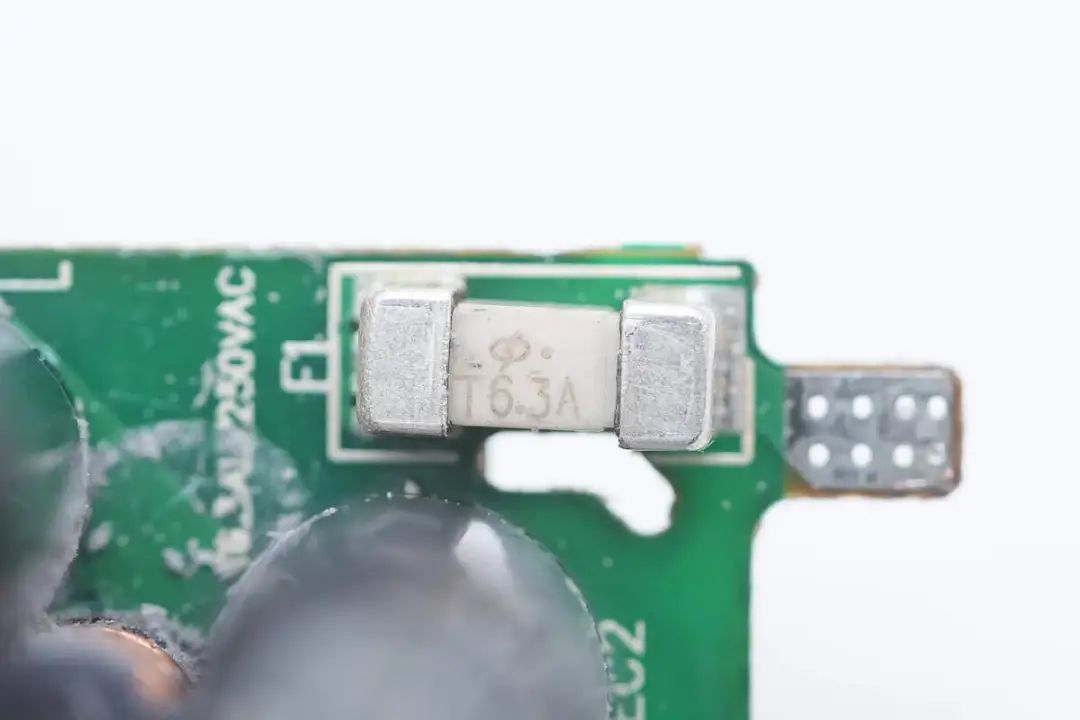

貼片保險絲特寫，額定電流6.3A。

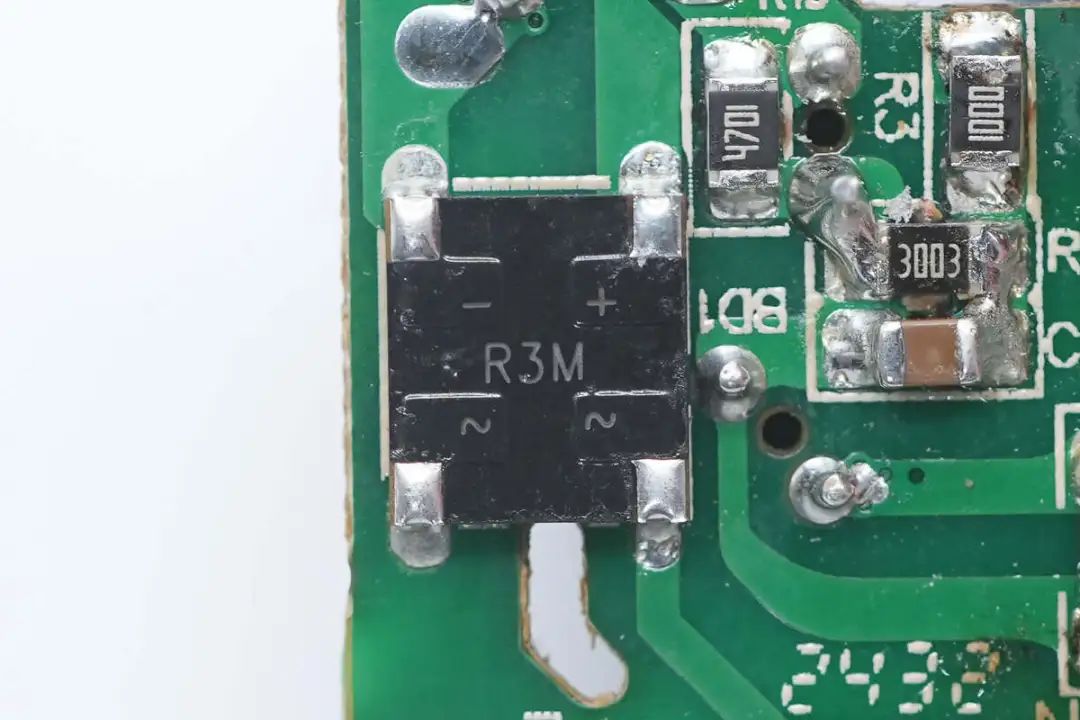

R3M整流橋將交流電轉換為直流電。

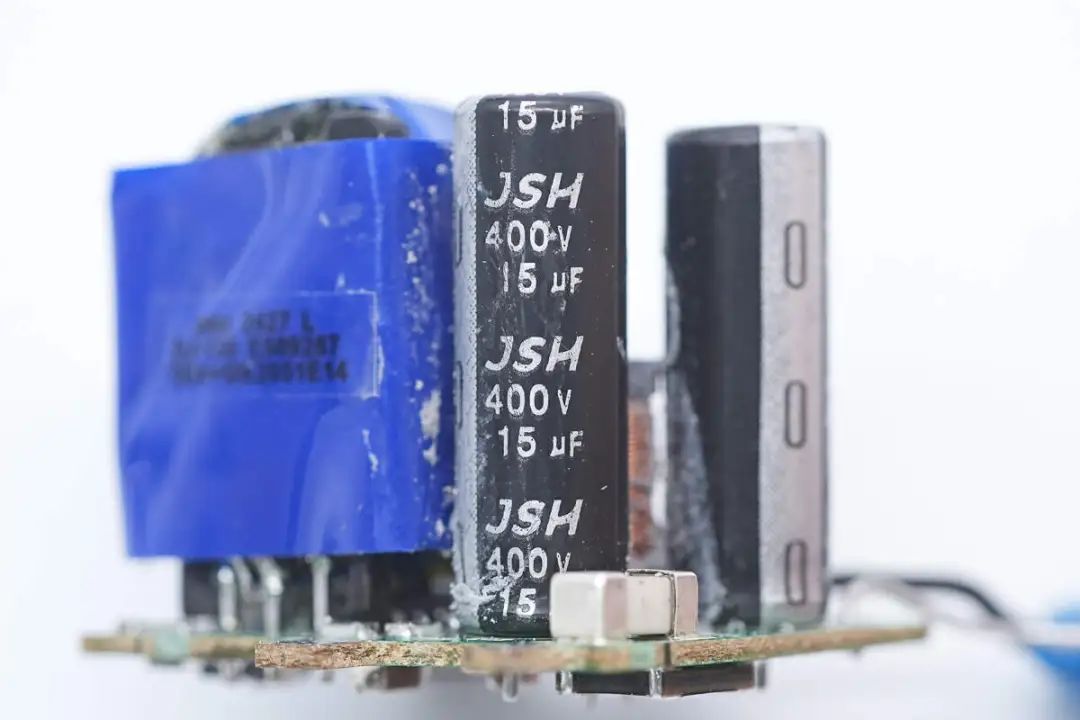

高壓濾波電解電容來自JSH萬京源，規格為400V15μF。

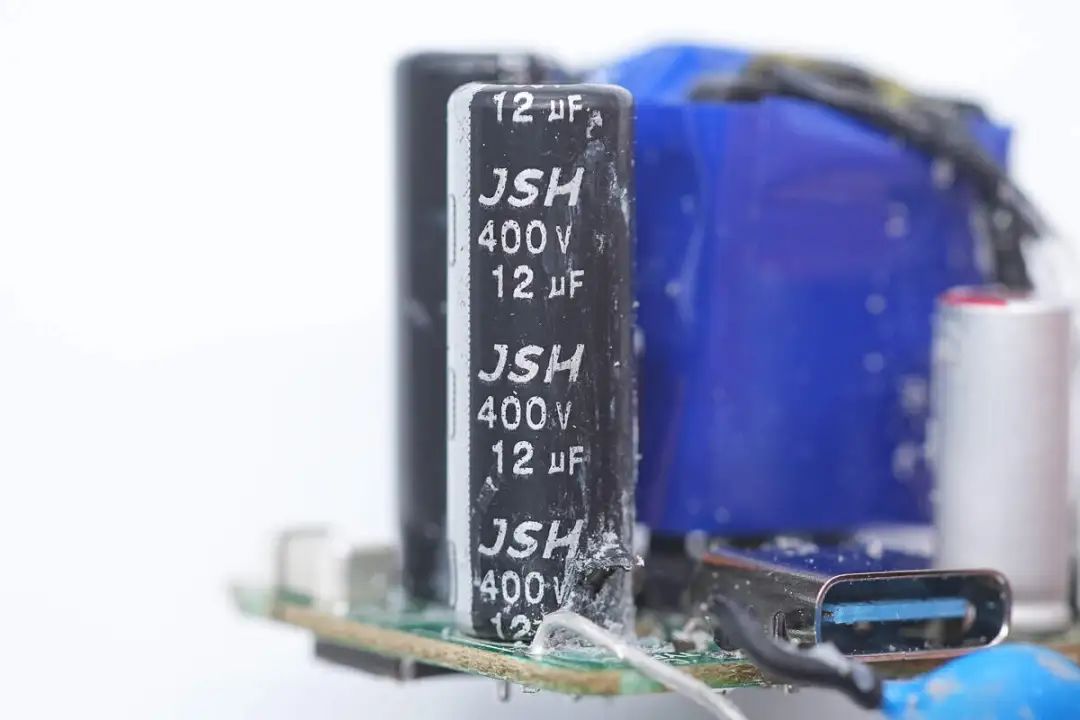

另一顆高壓濾波電解電容也是來自萬京源，規格為400V12μF。

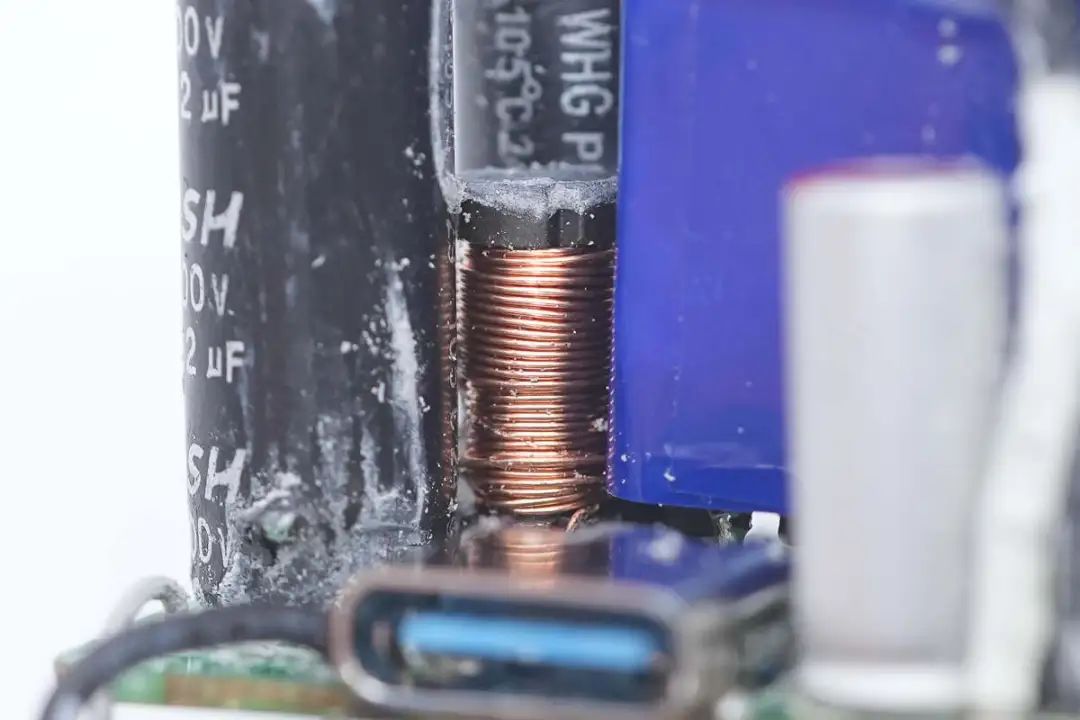

工字濾波電感特寫。

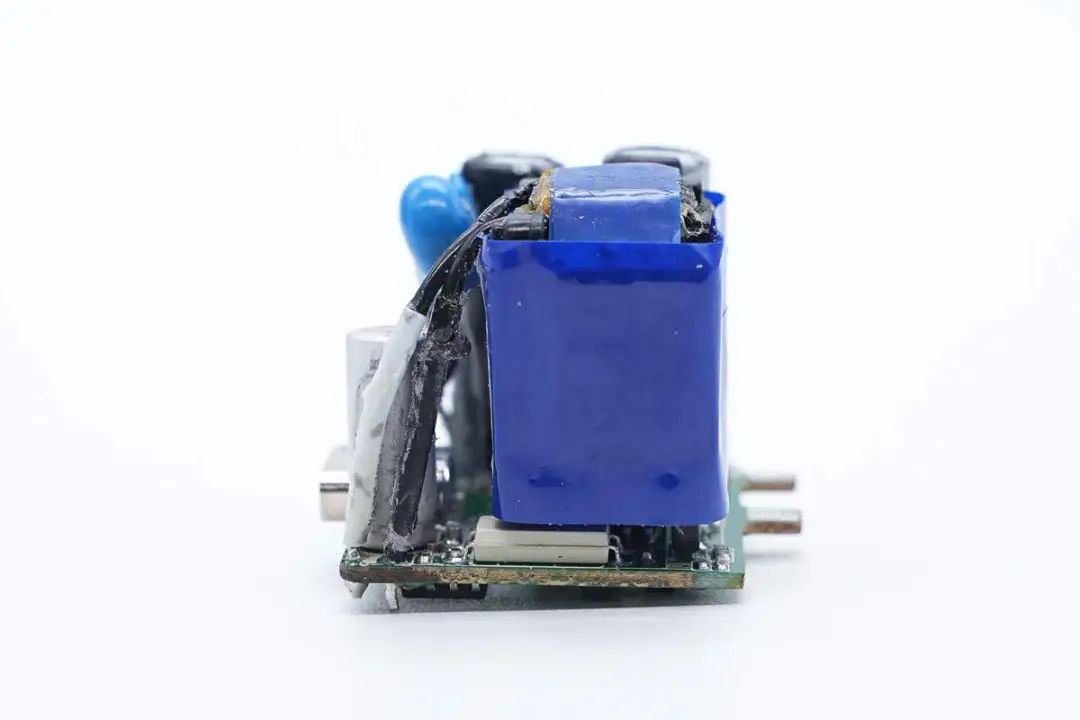

模塊另一側設有變壓器，下方還設有開關電源主控芯片以及光耦。

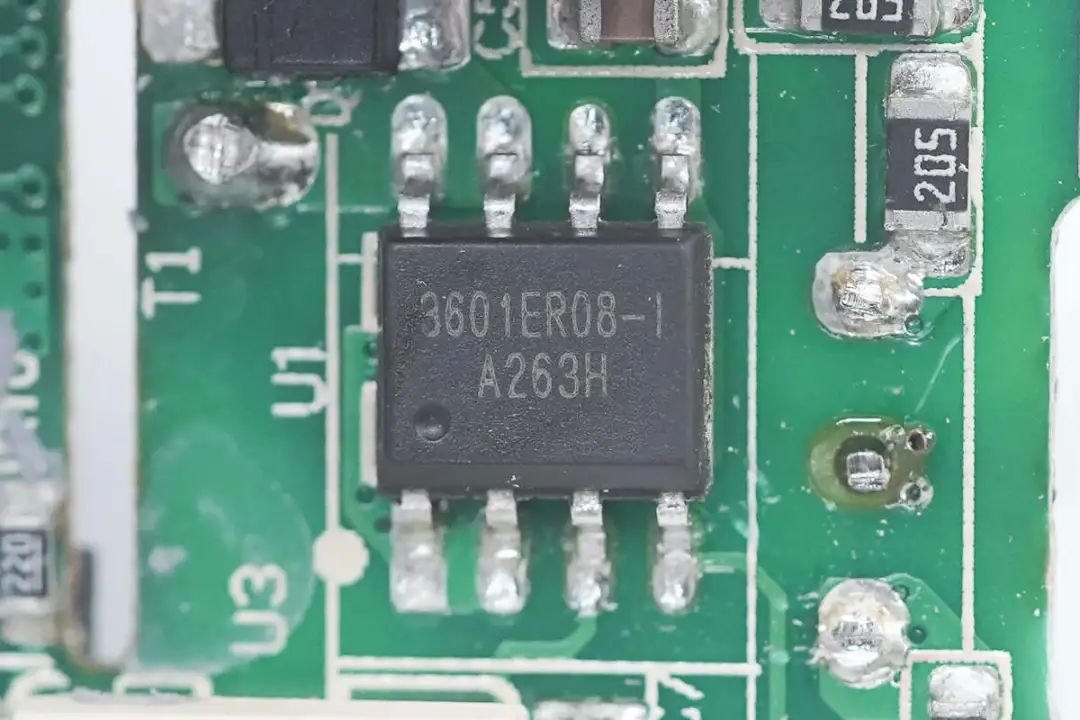

氮化鎵合封芯片來自華源智信，型號HYC3601，采用智能數字多模式控制，峰值電流控制模式，低輸入電壓下采用CCM模式運行，高輸入電壓下采用QR模式運行。在全電壓輸入范圍內，都能獲得很高的效率。過載保護周期14mS，支持抖頻改善EMI性能，自適應的柵極驅動器可平衡開關損耗及EMI，工作頻率為89KHz，達到體積和開關損耗的平衡。華源智信HYC3601內置豐富完善的保護功能，支持變壓器磁飽和保護，支持芯片供電過壓保護，支持輸出過載保護，支持輸出電壓過壓保護，支持片內過熱保護，支持電流取樣電阻開路保護，待機功耗小于75mW，具有低啟動電流。

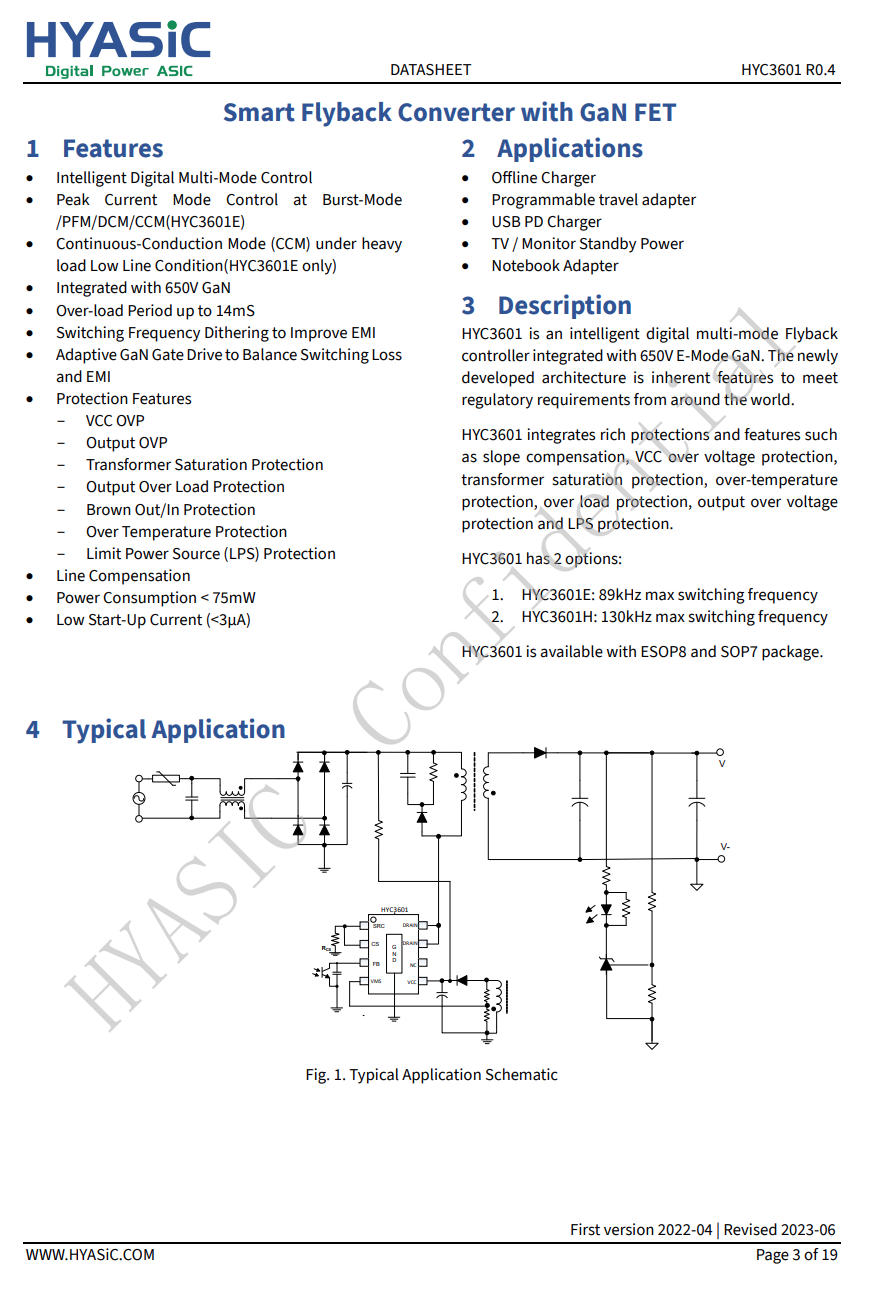

華源智信 HYC3601 資料信息。

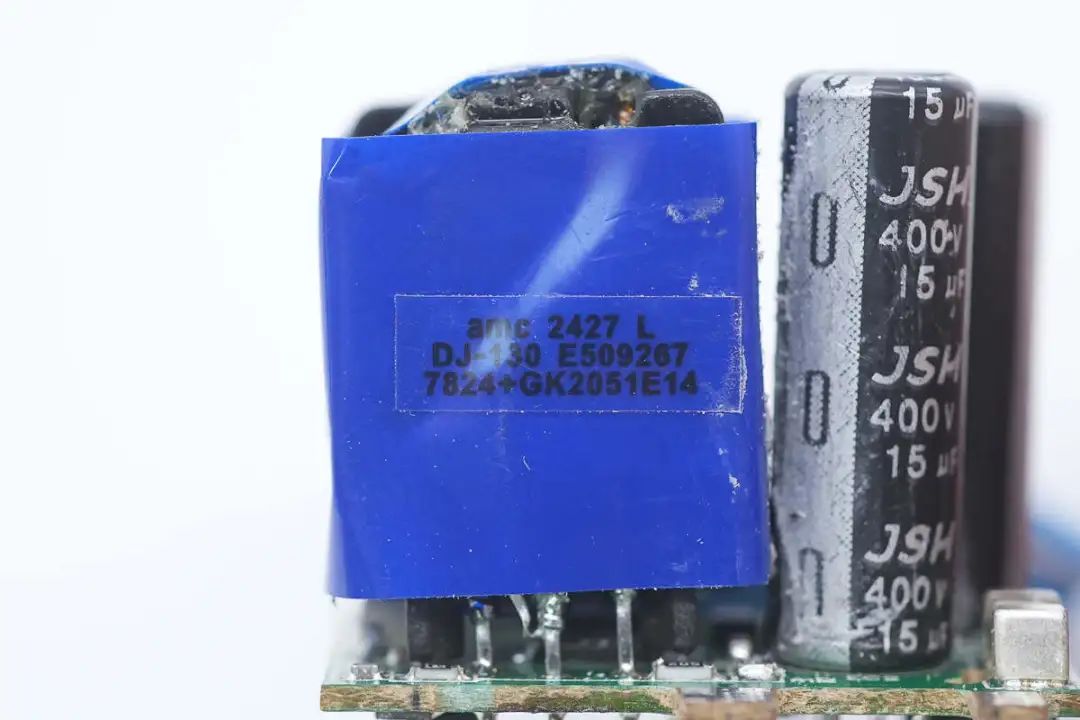

變壓器特寫。

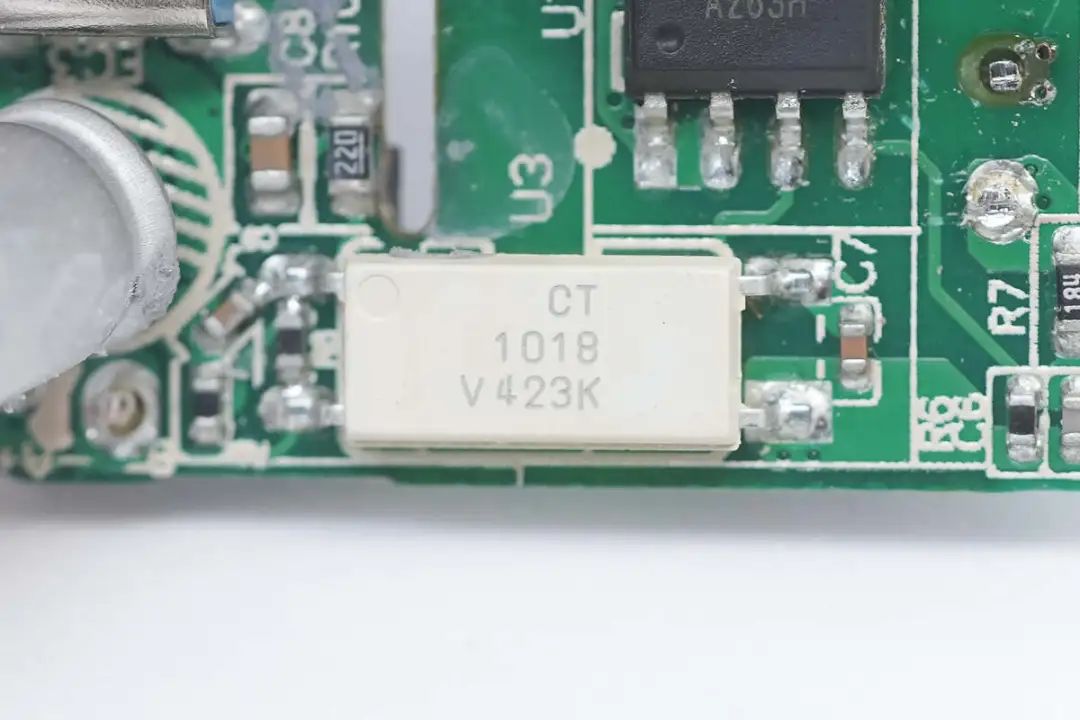

CT 1018光耦，用于輸出電壓反饋。

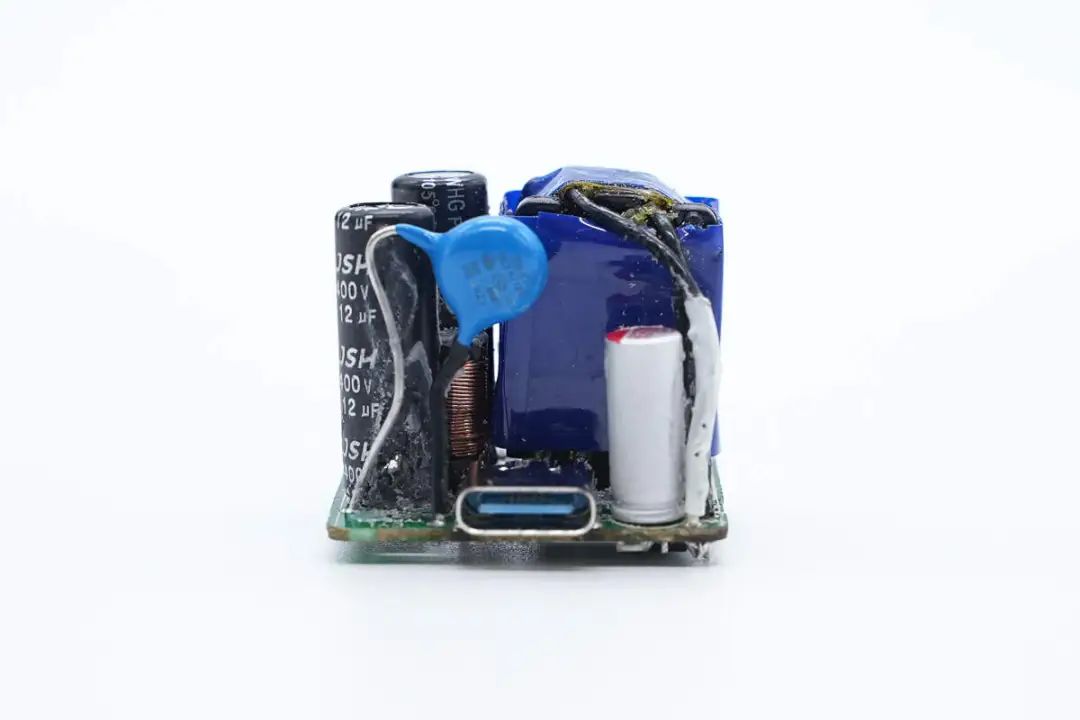

輸出端一覽，設有Y電容、輸出濾波固態電容以及USB-C母座。

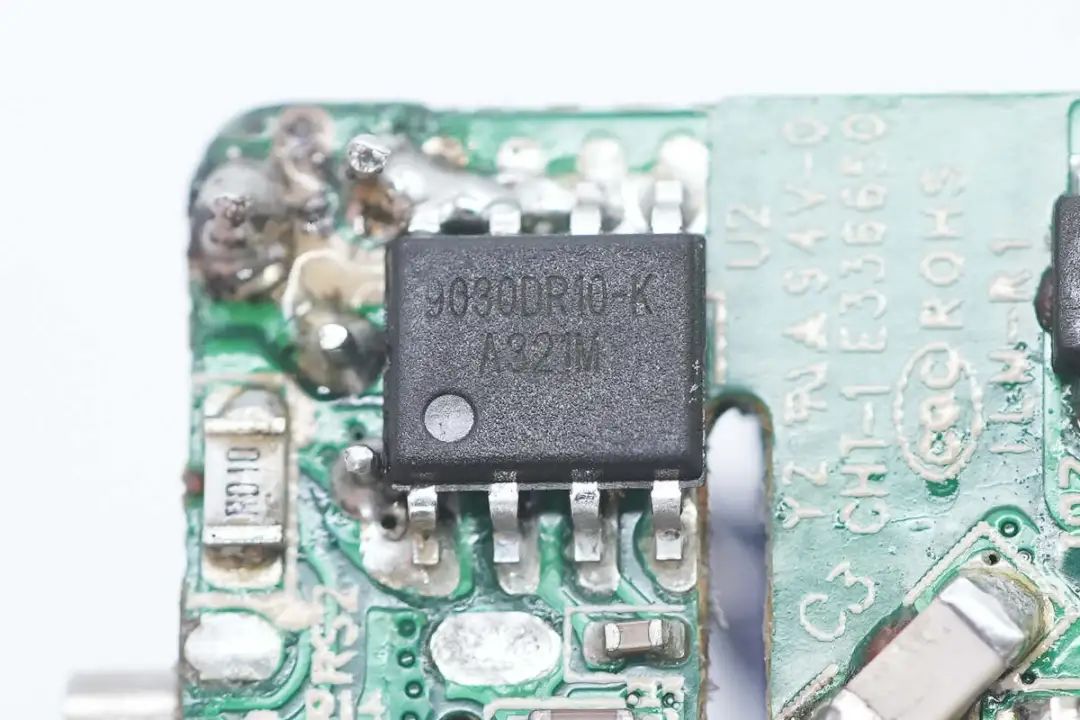

同步整流芯片采用華源智信HYC9030，是一顆低側同步整流芯片，無需輔助供電線圈。芯片內部集成60V 14mΩ的同步整流管，支持DCM，CCM，PFM，QR工作模式，芯片供電電壓為3-25V，具有自適應預關閉驅動以加快關閉過渡，支持可選的最小關斷時間，啟動時驅動下拉，10nS關斷延時等功能。

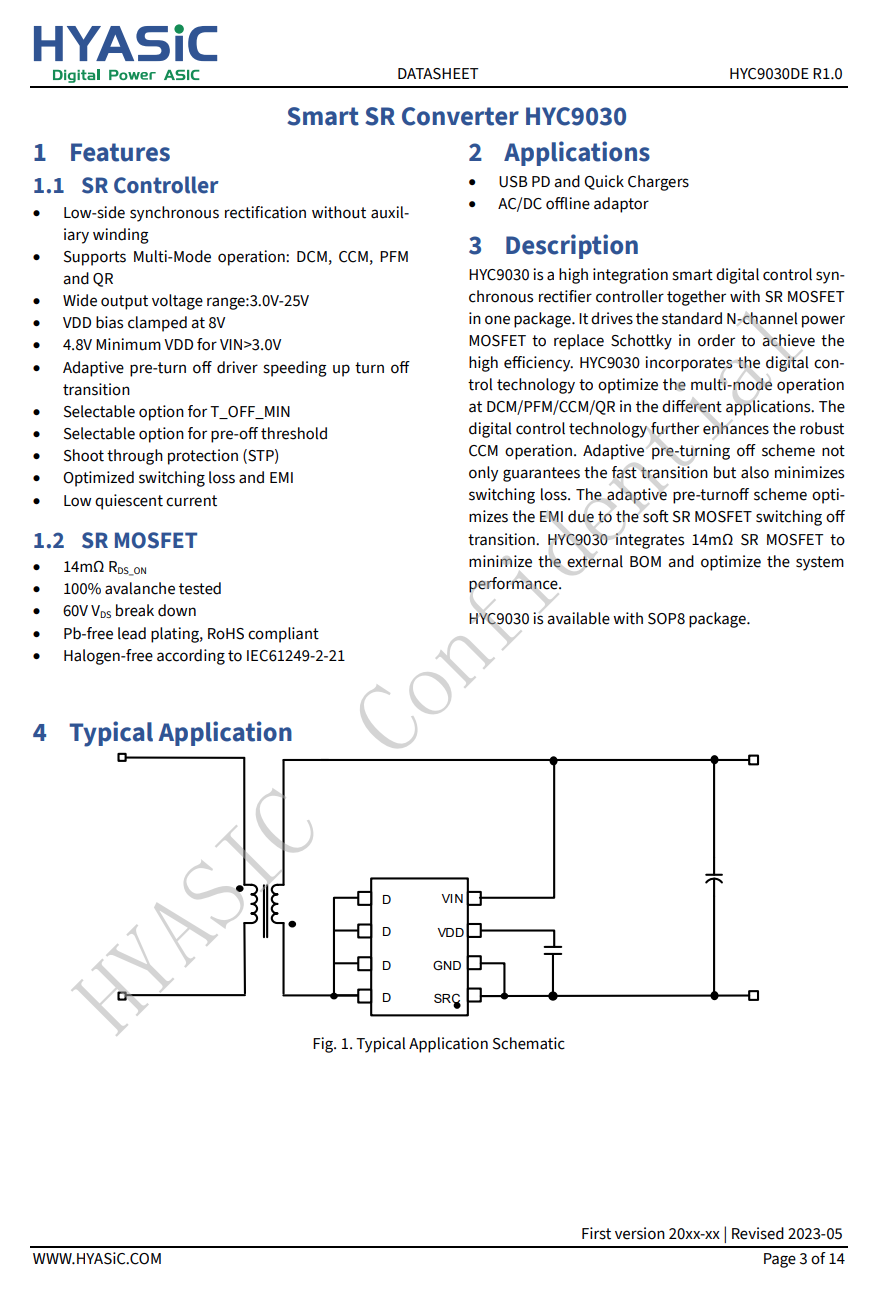

華源智信 HYC9030 資料信息。

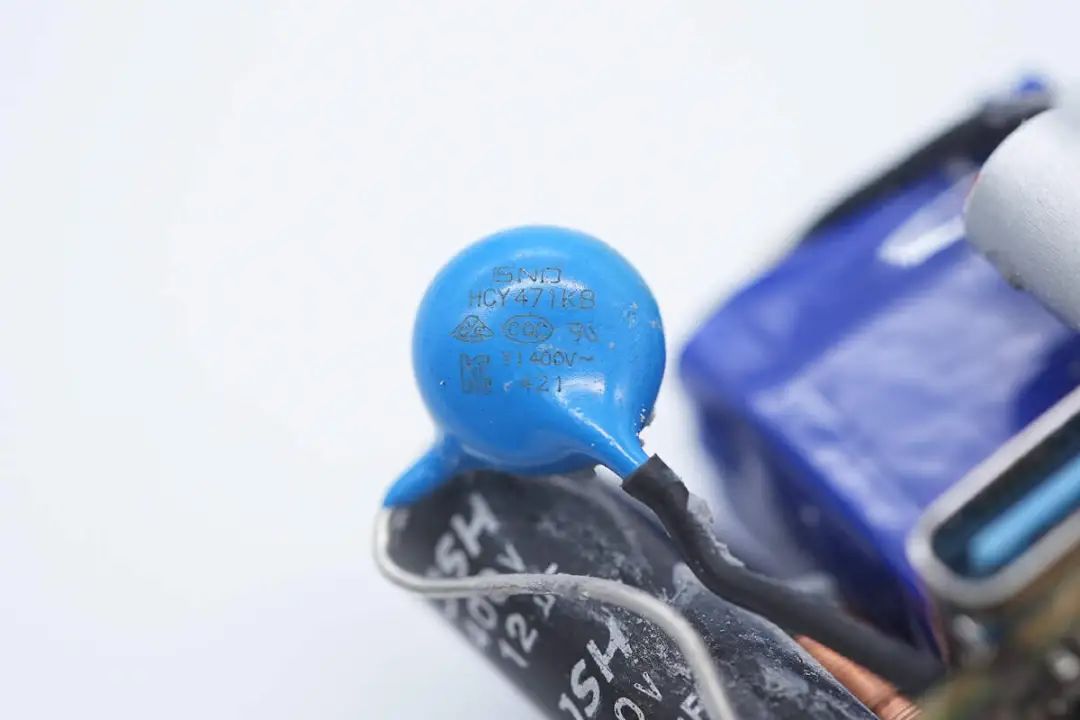

藍色Y電容來自ISND廈門華信安。

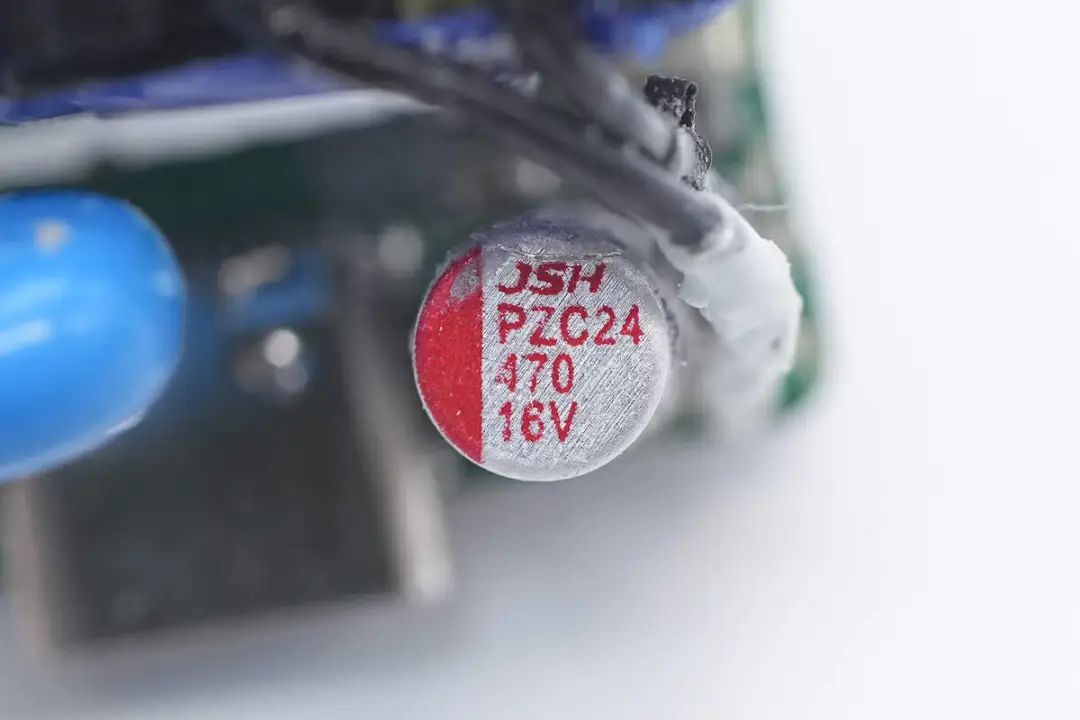

輸出濾波固態電容來自萬京源，規格為16V470μF。

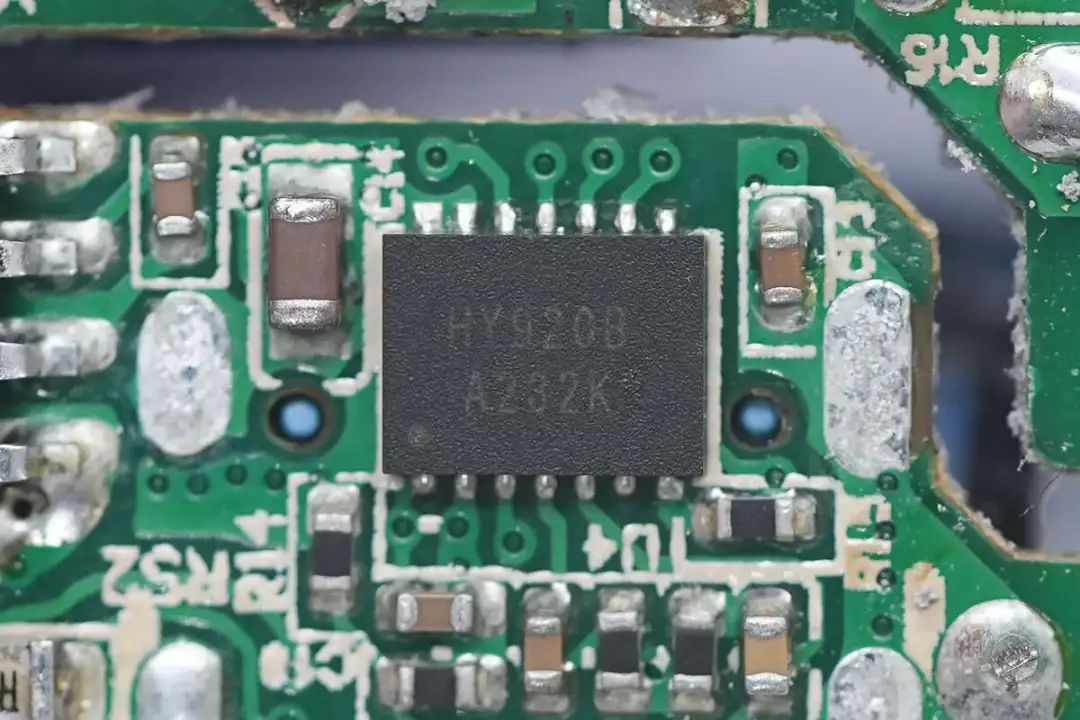

協議芯片來自華源智信，型號HY920B，芯片通過PD3.1.18 SPR認證，TID：10958，芯片支持5/9/12V電壓檔位，支持兩檔電壓電流可編程APDOs，集成Type-C 2.2 DFP，芯片支持過電壓，過電流，輸出短路保護，過熱保護，數據引腳過電壓保護，支持NTC過熱保護和欠壓閉鎖，芯片內部集成VBUS開關管，集成放電功能，具備可編程的線損補償，支持在線更新，采用DFN-14L封裝。

華源智信 HY920B 資料信息。

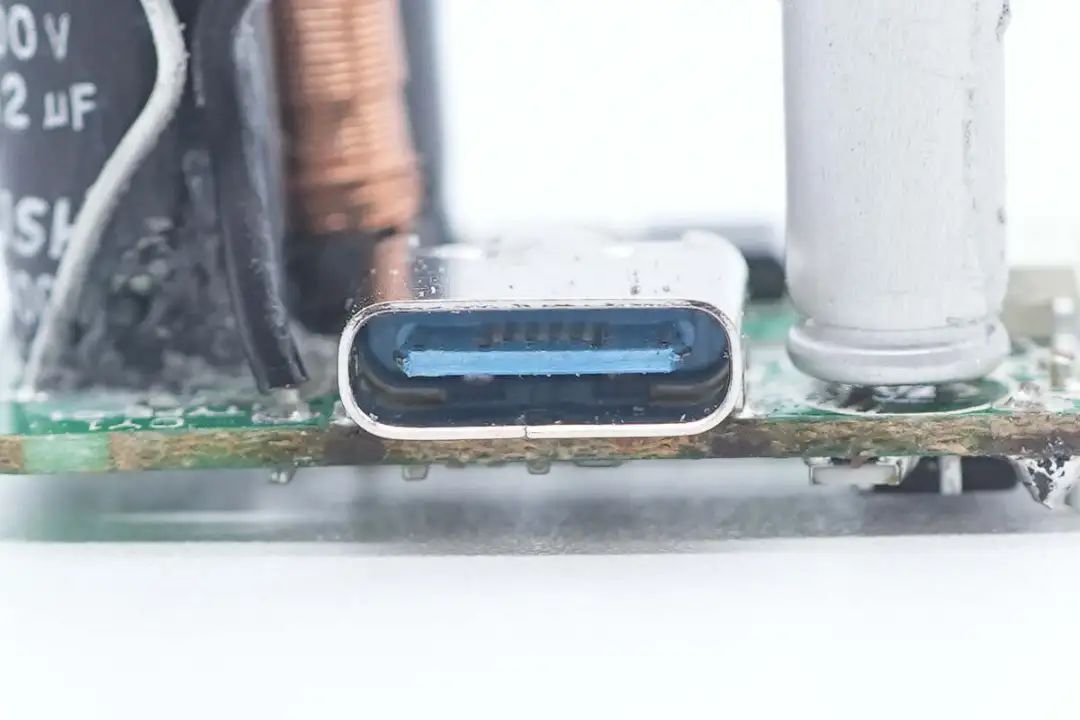

USB-C接口母座特寫。

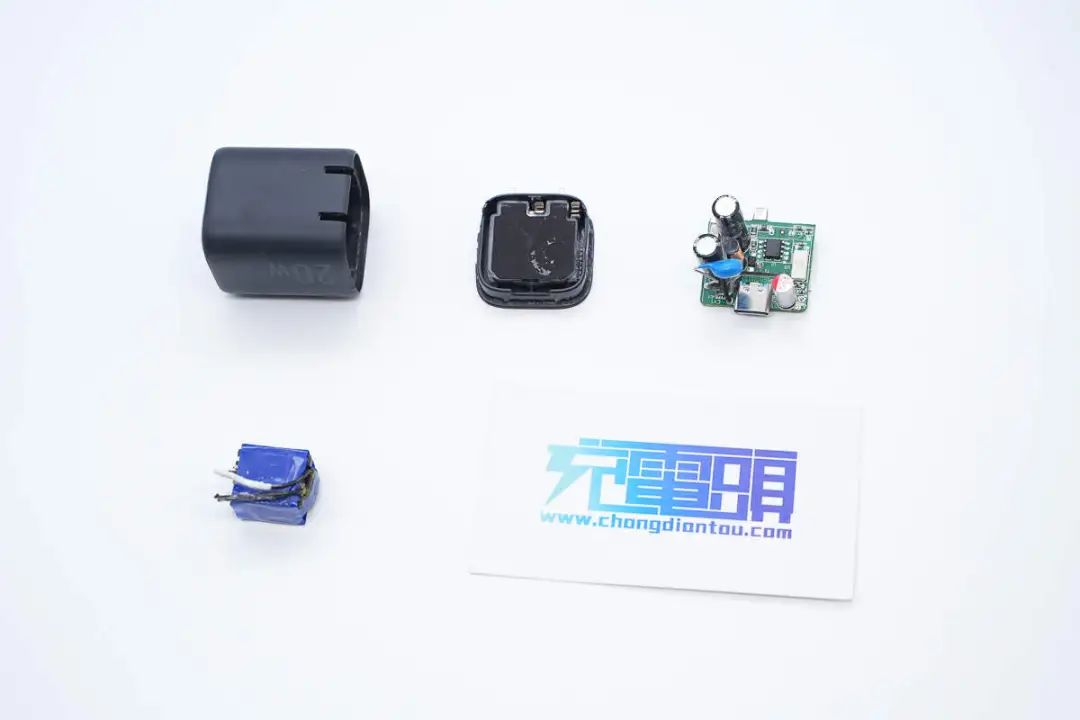

全部拆解一覽，來張全家福。

充電頭網拆解總結

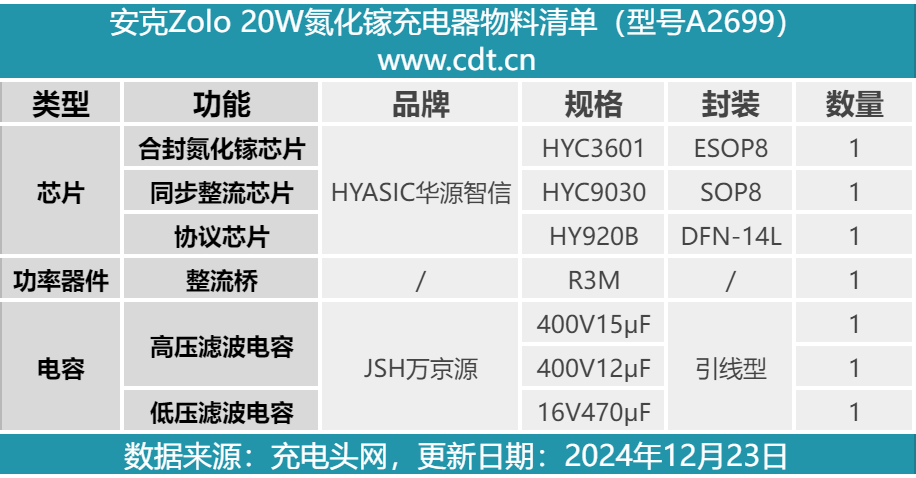

最后附上安克Zolo 20W氮化鎵充電器的核心器件清單，方便大家查閱。

安克Zolo 20W氮化鎵充電器擁有時下熱門迷你充的小巧體積，加上配備的是可折疊國標插腳，攜帶方便，使其不僅局限于居家辦公等固定場所，也能攜帶在教學樓、咖啡廳等地方給手機充電。

充電頭網通過拆解了解到，這款充電器內部采用華源智信HYC3601+HYC9030合封氮化鎵電源方案以及HY920B協議芯片全套器件進行設計。也正是得益于這套方案，PCBA模塊設計上僅用了一塊小板，輸入端也無需共模電感等器件進行EMI濾波，大大簡化設計，且很大程度上降低了系統成本。輸入輸出采用萬京源電容進行濾波，器件還打膠以及加裝絕緣板，做工到位。
