一、工作原理:
1. 基本升壓拓撲:
FP6277 基于同步Boost架構,相比傳統異步Boost(使用外部二極管),它采用內部30mΩ MOSFET(PMOS+NMOS)代替二極管,提高效率。
升壓原理:
①開關管導通階段:
內部低邊NMOS導通,電感L1連接至GND,電流線性上升,儲能于電感。輸出電容向負載供電。
②開關管關斷階段:
NMOS關斷,PMOS導通,電感電流通過PMOS流向輸出端。電感釋放能量。與輸入電壓疊加,使VOUT > VIN。
2. 電流模式PWM控制
FP6277采用電流模式控制,相比電壓模式,具有更好的動態響應和抗干擾能力。
二、工作流程:
1. 誤差放大器(EA):
比較FB引腳電壓(反饋分壓)與內部0.6V基準(VREF),產生誤差信號。輸出電壓由外部分壓電阻設定:
?
修改R1和R2阻值可以改變輸出電壓。
PWM調制:
誤差信號與電感電流采樣信號比較,調整占空比(D),維持穩定輸出。固定頻率500kHz,減少噪聲干擾。
3.電流檢測與限流:
通過OC引腳外接電阻(R9)設置峰值電流限制。逐周期限流,防止過載損壞。

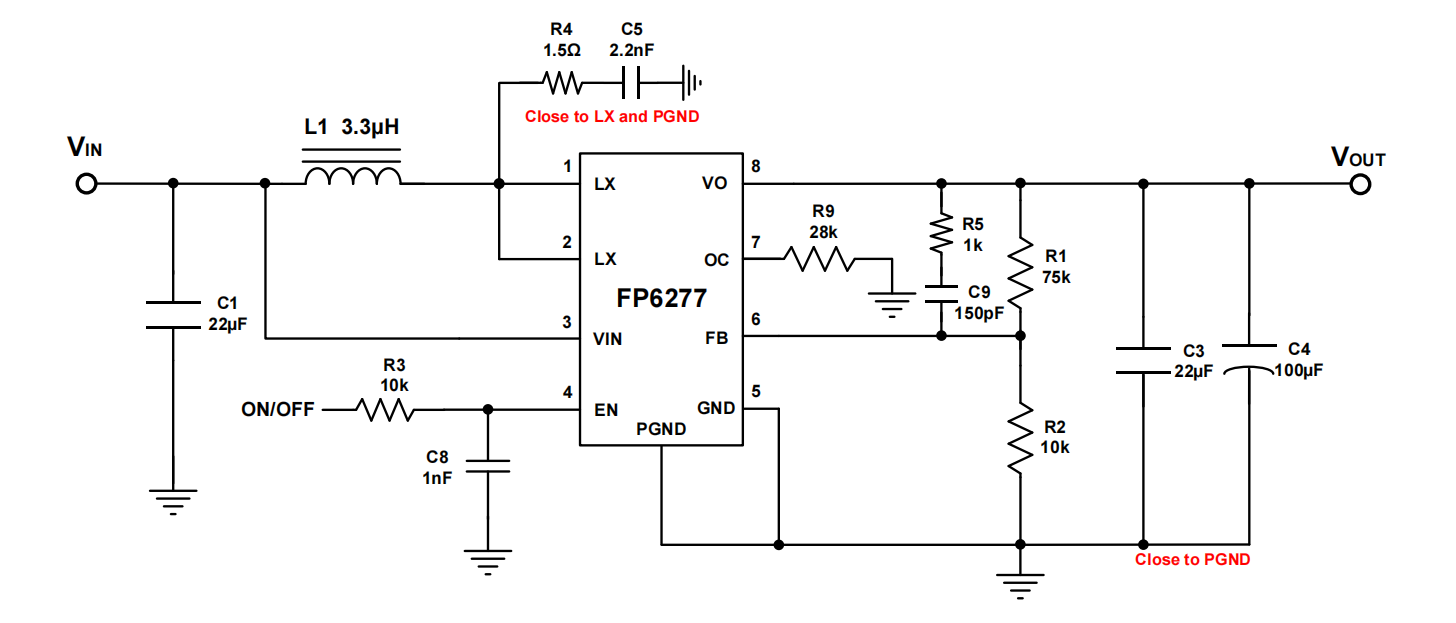

三、典型電路原理圖

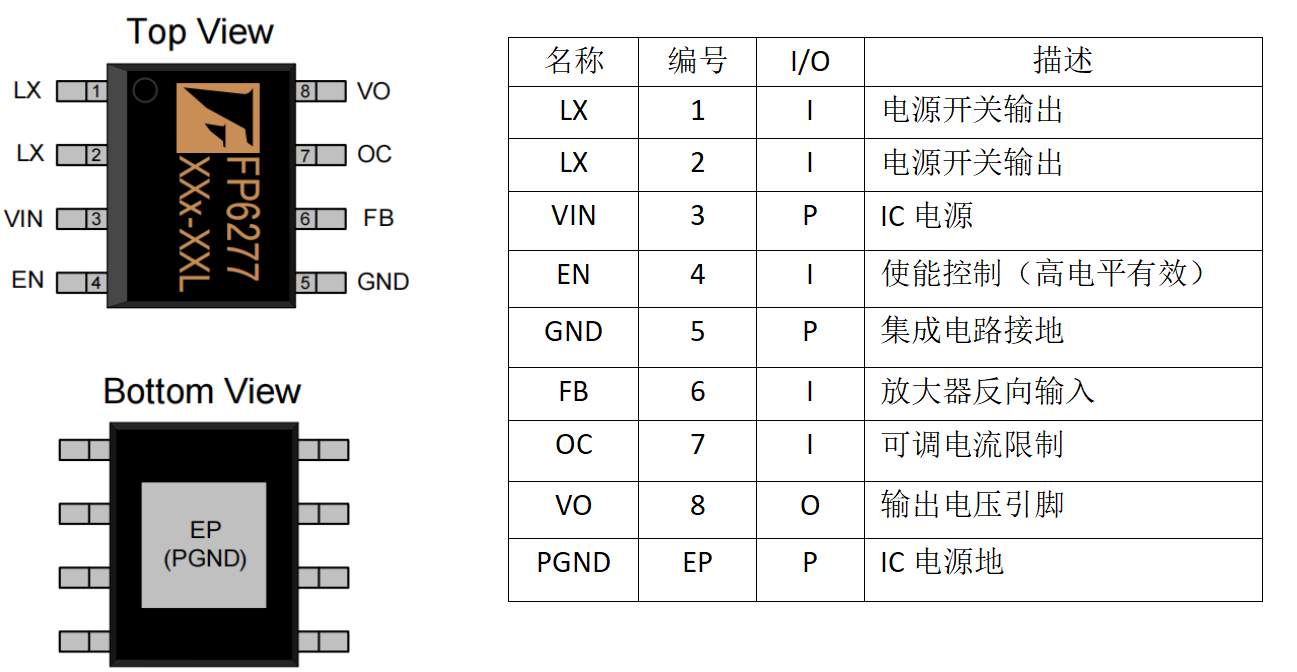

四、芯片引腳描述

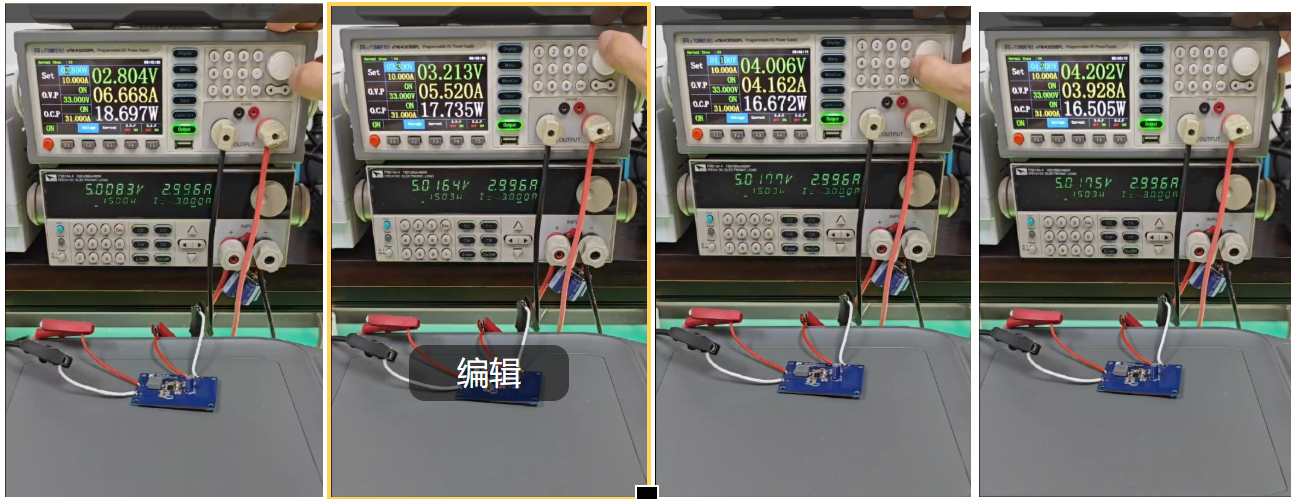

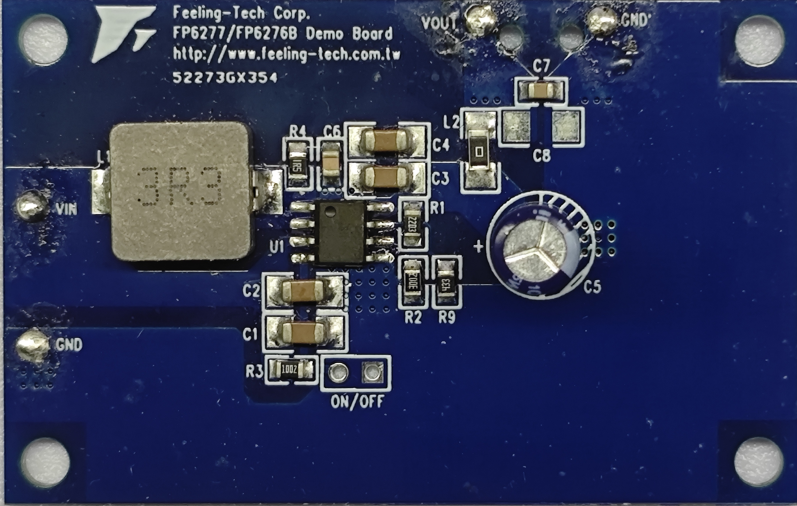

五、DEMO相關參數測試
測試條件:電子負載恒流為2.5A | ||||
輸入電壓(V) | 輸入電流(A) | 輸出電壓(V) | 輸出電流(A) | 效率(%) |
2.719 | 5.258 | 5.06 | 2.5 | 88.48 |
2.923 | 4.803 | 5.06 | 2.5 | 90.10 |
3.131 | 4.433 | 5.06 | 2.5 | 91.14 |
3.336 | 4.105 | 5.06 | 2.5 | 92.37 |
3.541 | 3.829 | 5.06 | 2.5 | 93.29 |
3.746 | 3.594 | 5.06 | 2.5 | 93.96 |
3.95 | 3.386 | 5.06 | 2.5 | 94.58 |
4.152 | 3.203 | 5.06 | 2.5 | 95.12 |
六、總結
FP6277是一款高效同步升壓DC-DC轉換器,采用500kHz PWM控制,輸入2.4-4.5V,輸出最高5.3V/7A,內置30mΩ MOS管,效率高達98%,集成多重保護,適用于移動電源、快充等大電流需求場景。
?
-
