摘要

高原地區光照資源豐富，具有發展分布式光伏發電的巨大潛力。然而，該地區復雜的氣候環境、地形地貌和運維條件對光伏電站的運行與維護帶來嚴峻挑戰。本文結合Acrel1000DP分布式光伏監控系統的技術特點和典型應用案例，探討其在高原地區分布式光伏電站中的具體應用策略，包括系統架構、關鍵功能、優勢分析以及在實際部署中所面臨的問題與對策，旨在為高原地區的分布式光伏建設提供參考。

關鍵詞：分布式光伏；高原地區；智能運維；電能質量；Acrel1000DP；防孤島保護

1. 引言

近年來，隨著清潔能源的快速發展，光伏發電在中國西部高原地區獲得廣泛應用。與集中式電站不同，分布式光伏系統多部署于居民屋頂、企業廠房及高原農村牧區，具備就地發電、就地消納的優勢。但高原地區海拔高、紫外線強、晝夜溫差大等因素也給系統的穩定運行帶來挑戰，迫切需要具備遠程監控、智能運維與快速故障響應能力的系統平臺支持。

2. 分布式光伏電站特點與分類

分布式光伏發電系統，又稱分散式發電或分布式供能，是指在用戶現場或靠近用電現場配置較小的光伏發電供電系統，以滿足特定用戶的需求，支持現存配電網的經濟運行，或者同時滿足這兩個方面的要求。

分布式光伏發電系統的基本設備包括光伏電池組件、光伏方陣支架、直流匯流箱、直流配電柜、并網逆變器、交流配電柜等設備，另外還有供電系統監控裝置和環境監測裝置。

應用范圍:可在農村、牧區、山區，商業區附近建造，解決當地用戶用電需求。

2.1電站的分類

獨立光伏發電系統(離網系統)

主要由：光伏陣列、光伏控制器、（蓄電池組）、逆變器、監控系統、負載。

編輯搜圖

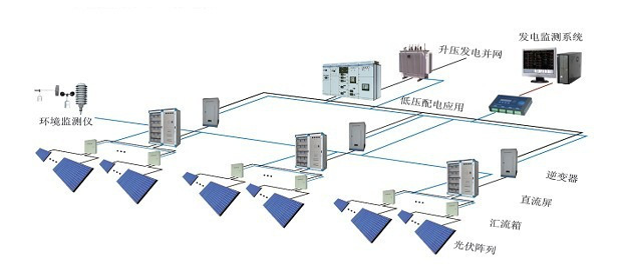

并網光伏發電系統

主要由：光伏陣列、匯流箱、直流屏、并網逆變器、監控系統、負載、公共電網。

編輯搜圖

有逆流并網光伏發電系統：多余光電不可以上送電網

無逆流并網光伏發電系統：多余光電可以上送電網

切換型并網光伏發電系統：支持并離網切換，離網需配儲能

有儲能裝置的并網光伏發電系統：支持并離網切換

2.2 典型特征

光照強、資源穩定：全年有效輻照時數高，適合光伏資源開發。

環境復雜：晝夜溫差大、風沙強烈，對組件老化和連接器壽命提出更高要求。

人員維護困難：電站多為偏遠地區，人工巡檢難度大。

電網接入條件有限：部分地區電網結構薄弱，對并網設備的適應性和保護要求更高。

因此，在高原地區部署分布式光伏系統，必須依賴高可靠性、高智能化的監控與運維平臺。

3. 分布式光伏監控系統

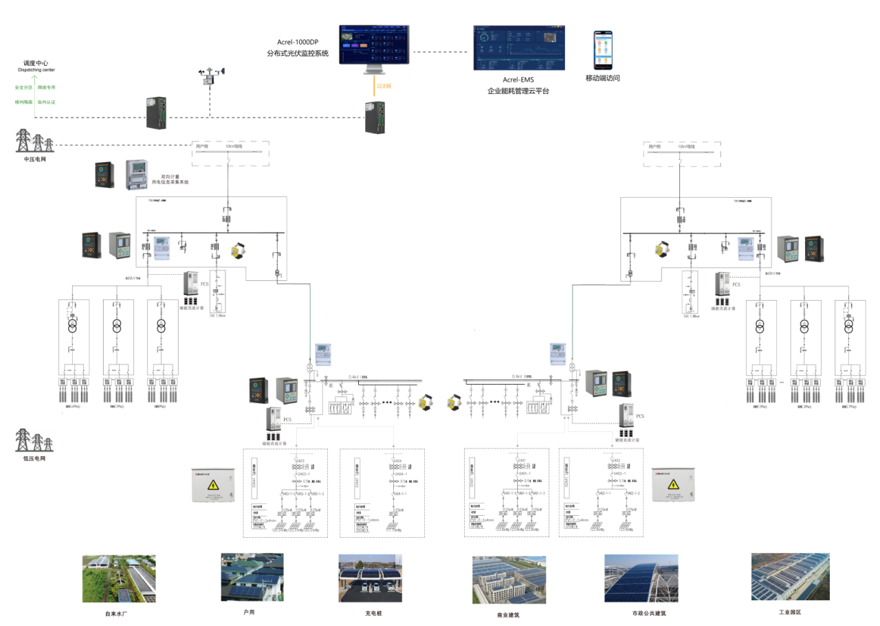

Acrel1000DP是安科瑞公司推出的一體化光伏智能運維平臺，涵蓋發電監控、電能質量監測、防孤島保護、頻率電壓控制、光功率預測等多個功能模塊。其系統拓撲采用模塊化結構，便于在高原區域分布式部署和遠程統一調度。

編輯搜圖

布式光伏監控系統平臺即可對用戶光伏發電、用電進行集中監控、統一調度、統一運維，滿足用戶可靠、安全、節約、有序用電的要求。對用戶提供運維服務，實現能源互聯，信息互通，打破信息孤島；根據用電設備負荷重要性分級管理，錯峰有序用電。

172，。有任何問題6972，。

都可以隨時問的，。5322，。

3.1 核心功能模塊

綜合監測與數據分析：實時采集組件、逆變器及匯流箱的工作狀態、電參量數據，并可視化展示發電效率和電站健康狀態。

編輯搜圖

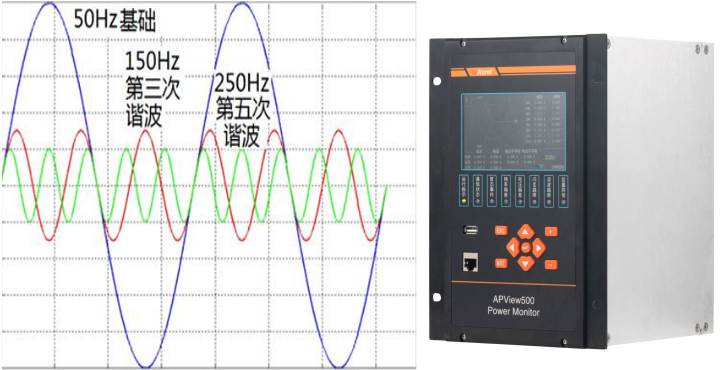

電能質量在線監測：通過APView500系列設備，監控諧波、電壓偏差、電壓波動、三相不平衡、閃變等指標，符合GB/T198622005標準。

編輯搜圖

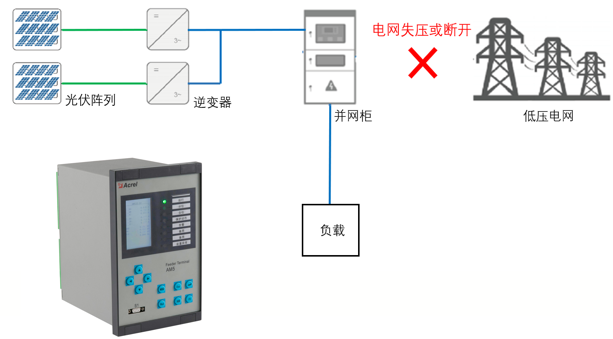

防孤島保護裝置：AM5SEIS裝置能夠快速識別孤島現象并切除并網點，防止安全事故。

編輯搜圖

頻率電壓控制與AGC/AVC支持：IPC200裝置滿足電網調度對頻率控制、低頻減載的要求，提升系統對電網擾動的應對能力。

編輯搜圖

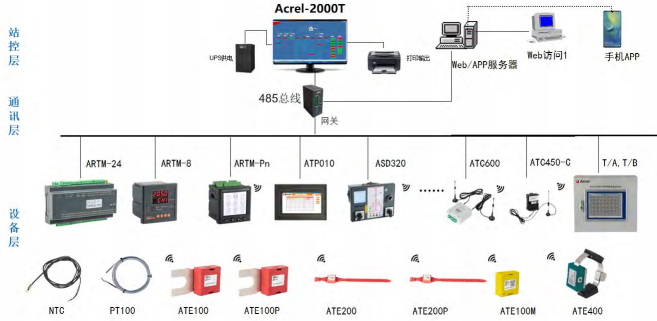

無線測溫監控：實時監控高原地區常見接點過熱問題，預防由于氧化、松動等因素導致的火災隱患。

編輯搜圖

3.2 系統界面

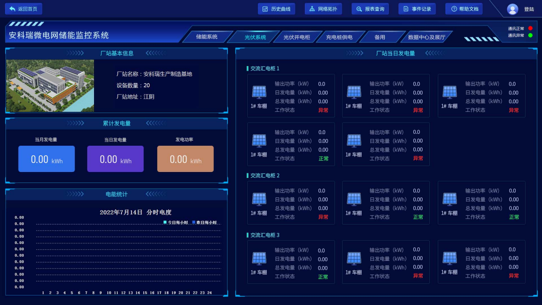

綜合界面

展示光伏電站名稱、位置、逆變器數量等基本信息；統計當前光伏電站日、月、年發電量；按匯流數據分散分析每組光伏組件發電功率以及工作狀態

編輯搜圖

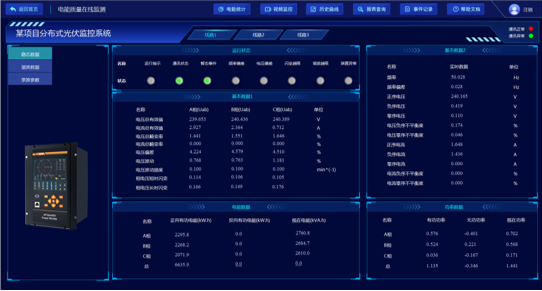

電能質量監測界面

監測站內電能質量檢測儀所采集數據，如電壓有效值，偏差率，諧波畸變率，電流有效值，分相功率，總功率等；

通過柱狀圖展示電能質量檢測儀諧波和間諧波各頻譜；

通過曲線圖展示三相電流/電壓諧波數據、實時負荷曲線、有效值/波動/偏差/閃變等參數；

展示所選站點下全部電能質量檢測儀所有暫態事件。

編輯搜圖

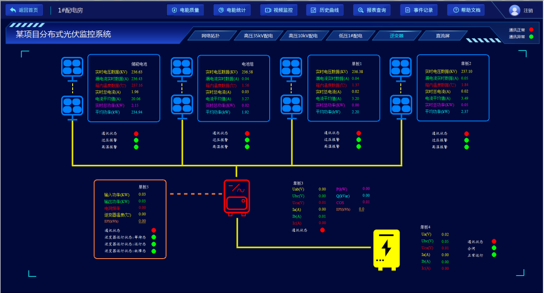

監控界面

監測整個光伏陣列各個組件的電壓、電流、功率等電參量信息；

監測逆變器當前輸入功率、輸出功率、溫度及當前狀態等信息；

監測逆變器交直流側電參量信息。

編輯搜圖

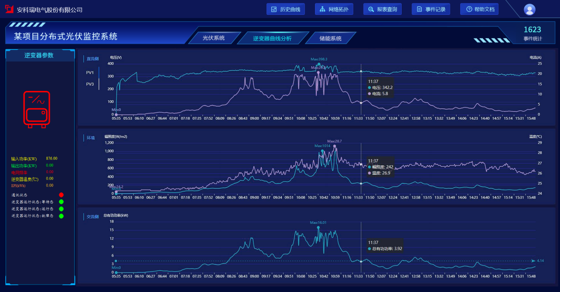

逆變器曲線分析界面

展示逆變器交流側總有功功率曲線；

展示逆變器直流側電壓曲線；

展示當前光伏發電站所處環境溫度曲線；

綜合分析環境對光伏發電的影響。

編輯搜圖

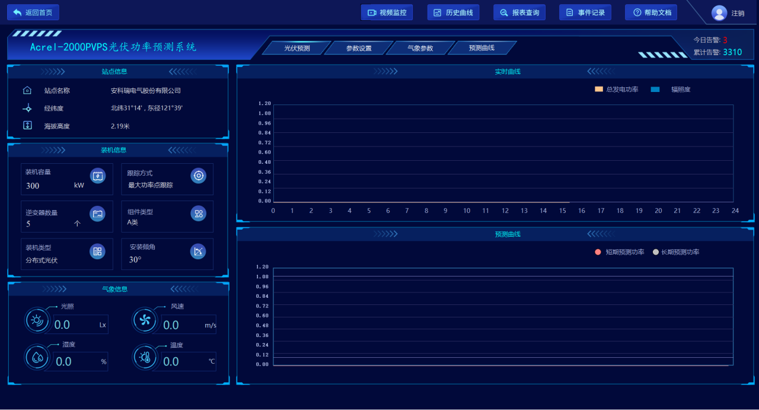

光功率預測

光伏發電功率預測系統通過采集數值天氣預報數據、實時環境氣象數據、光伏電站實時輸出功率數據、光伏組件運行狀態等信息對發電量進行預算。

編輯搜圖

5. 典型應用案例分析

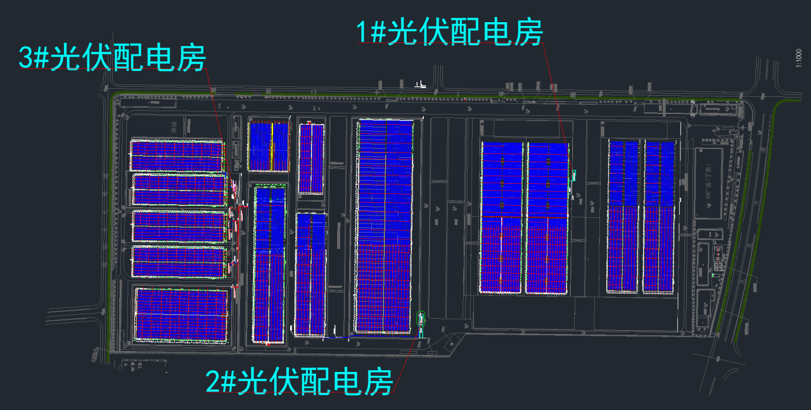

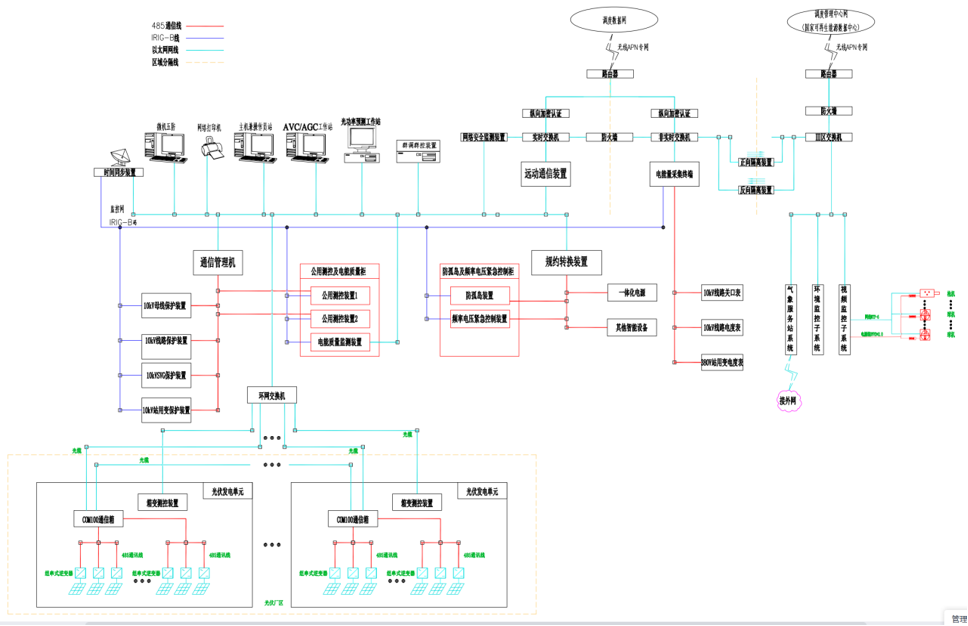

以某重工企業18MW分布式光伏項目為例，Acrel系統部署在三個光伏配電房中，利用通信屏、站控屏、遠動系統等設備，實現：對站點實時發電量、電壓電流等參數進行監控；實時采集并上傳環境參數（溫濕度、風速、輻照度）；通過逆變器曲線分析平臺，評估環境對發電性能的影響；實現本地與電網調度系統的信息聯動和遠程控制。

該項目在高原地形復雜、運維難度大的背景下，仍保持了良好的發電效率和系統安全性。

編輯搜圖

6. 結論

Acrel1000DP分布式光伏監控系統憑借其功能集成環境適應能力以及數據管理能力，已在高原地區多個光伏項目中得到成功應用。未來，隨著光伏技術的不斷發展和智能化水平的提升，分布式光伏系統將更加適應高原等復雜環境，助力構建綠色、安全、低碳的能源生態。
