概述
ADN4622/[ADN4624]是一款四通道、信號隔離式低電壓差分信號 (LVDS) 緩沖區，能夠以很低的通道在高達 2.5 Gbps 的數據速率下運行。該器件集成了 ADI 公司的 iCoupler^?^ 技術，已針對高速運行進行增強，可提供 LVDS 信號鏈的插入式電氣隔離。到 LVDS 接收器和來自 LVDS 驅動器的交流耦合和/或電平轉換允許隔離其他高速信號，例如電流模式邏輯 (CML)。

ADN4622/ADN4624 包括一種刷新機制，用于監控輸入和輸出狀態，并確保它們在沒有數據轉換的情況下保持不變。為了以低抖動實現低功耗和高速運行，LVDS 和隔離器電路依賴于 1.8 V 電源。ADN4622/ADN4624 完全適合在寬工業溫度范圍內工作，并且可采用 28 引腳、寬體和小間距 SOIC_W_FP 封裝，爬電距離和電氣間隙為 8.3 mm（適用于 5.7 kV rms 或 8 kV 峰值浪涌和脈沖電壓，并在交流電源電壓下增強絕緣），或者采用 6 mm × 6 mm LFCSP 封裝，爬電距離和電氣間隙為 1.27 mm（適用于基本/功能性隔離）。
數據表：*附件：ADN4622 ADN4624 5.7 kV rms 1.5 kV rms、四通道 LVDS 2.5 千兆位隔離器技術手冊.pdf

應用

• 隔離式視頻和成像數據
• 模擬前端隔離
• 數據平面隔離
• 隔離式高速時鐘和數據鏈路
• 多千兆位 SERDES
• 板對板光纖更換（例如：短距離光纖）

特性

• 5.7 kV rms 和 1.5 kV rms LVDS 隔離器
• 符合 TIA/EIA-644-A LVDS 信號電平
• 四通道配置（ADN4622：2 + 2，ADN4624：4 + 0)
• 能以高達 2.5 Gbps 的任意數據速率進行切換，具有低抖動
  • 跨四個通道的 10 Gbps 總帶寬
  • 傳播延遲 2.15 ns（典型值）
  • 典型抖動：0.82 ps rms 隨機，40 ps 總峰值
• 低功耗 1.8 V 電源
• ±8 kV IEC 61000-4-2 ESD 跨隔離柵保護
• 高共模瞬變抗擾度：100 kV/μs（典型值）
• 安全和監管審批 (28 引腳 SOIC_W_FP 封裝)
  • UL（申請中）：5700 V rms 持續 1 分鐘，符合 UL 1577 標準
  • CSA 元件驗收通知 5A（申請中）
  • VDE 符合性證書（申請中）
    • DIN V VDE V 0884-11 (VDE V 0884-11):2017-01
    • VIORM = 849 V 峰值 （工作電壓）
• 啟用或禁用刷新（低速輸出正確性檢查）
• 工作溫度范圍：?40°C 至 +125°C
• 28 引腳、寬體、細間距 SOIC_W_FP 封裝，爬電距離和電氣間隙為 8.3 mm，或 6 mm × 6 mm LFCSP 封裝，爬電距離和電氣間隙為 1.27 mm

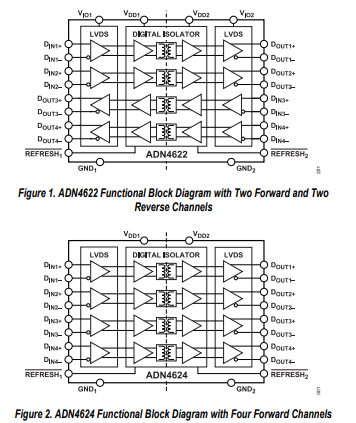

框圖

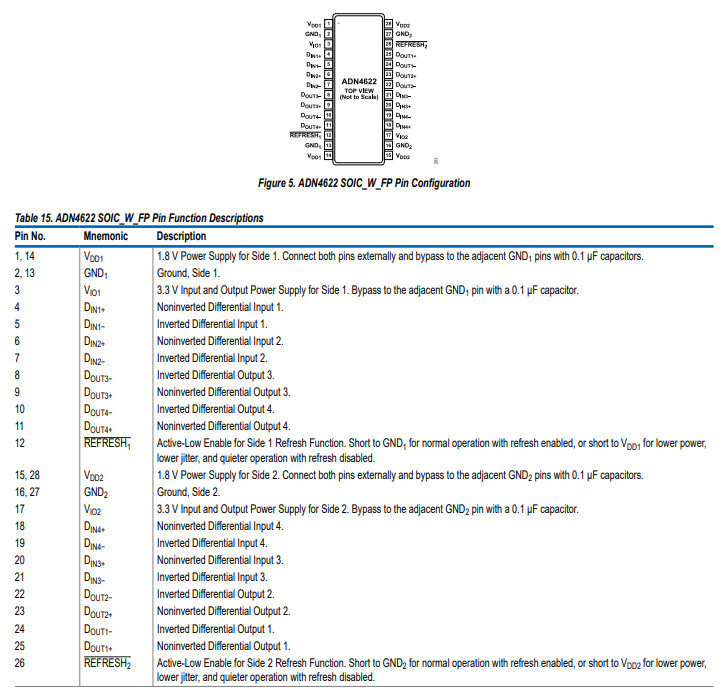

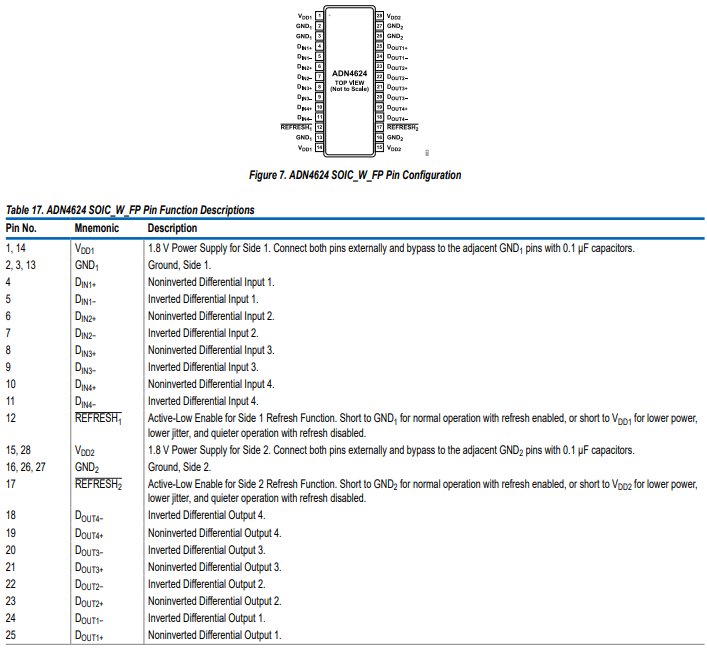

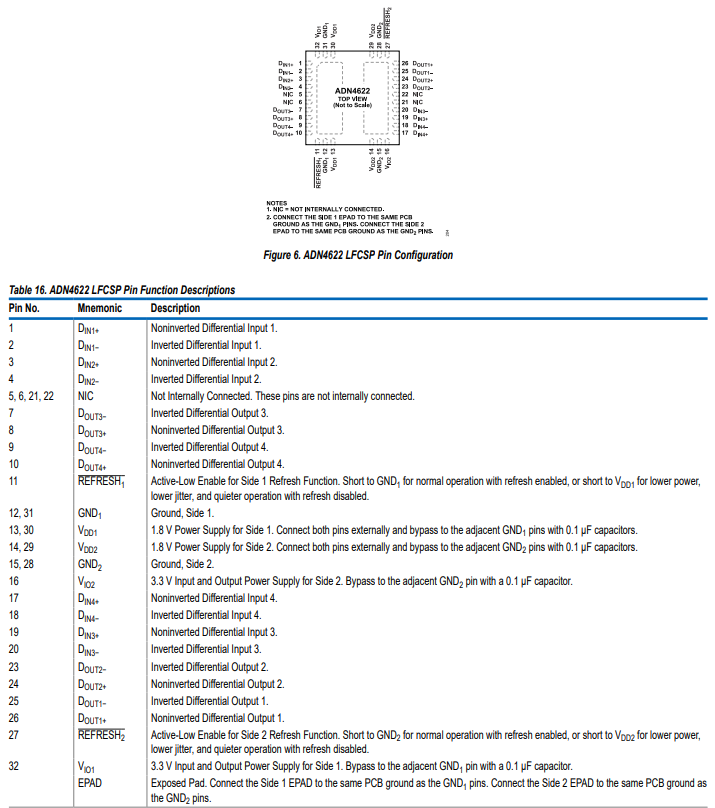

引腳配置描述

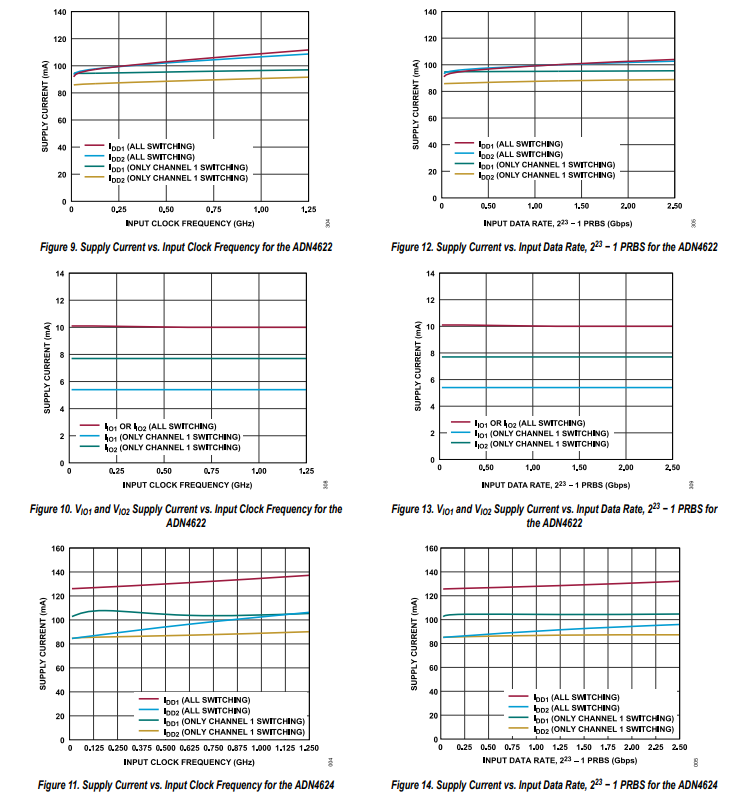

典型性能特征

應用信息

PCB布局

ADN4622/ADN4624可處理高達1.25GHz時鐘頻率的高速低壓差分信號（LVDS），以及高達2.5Gbps的不歸零制（NRZ）數據。在隔離此類高頻信號時，應盡可能在靠近LVDS發送器和接收器的位置布置LVDS走線和端接。放置一個100Ω的端接電阻，使其與發送器和接收器的TxN和RxN引腳之間的距離相等。

為確保LVDS信號完整性、減少系統抖動并降低印刷電路板（PCB）的電磁干擾（EMI），LVDS信號線上需要100Ω差分的受控阻抗走線。應選擇兩條走線的寬度、它們之間的間距以及與接地層或電源層的距離，以優化每對走線的特性阻抗。通過謹慎選擇過孔位置，可將串擾降至最低。

ADN4624已通過EN 55032 B級輻射發射限值，無需額外的考慮因素。在隔離高頻數據或高速時鐘時，應采用隔離器。為了減少輻射，特定的PCB布局措施有助于減少二極管天線效應，從而實現隔離間隙，并為ADN4622提供足夠的裕量以滿足EN 55032 B級輻射發射限值。使用增強型PCB布局（在隔離器區域下疊加內部PCB第2層和第3層，使用受控阻抗走線、堆疊式陶瓷電容），ADN4622在900Mbps PRBS數據運行時，可滿足EN 55032 B級輻射發射限值。

高速PCB設計的最佳實踐是避免高速LVDS信號走線產生輻射。特別建議在斷開連接的情況下切換高速LVDS信號（以及時鐘）。使用共模扼流圈、鐵氧體或其他濾波器（如屏蔽式LVDS連接器和電源供應器），只要它們能連接到接地或電源層，就可以使用。

ADN4622/ADN4624的VDDx引腳需要用100nF電容進行適當的解耦。電源供應也需要適當的濾波，以避免因高頻開關噪聲而產生不必要的輻射發射。

應用示例

• 高速LVDS接口 ：用于模擬前端（AFE）、處理器到處理器的串行通信，或視頻和成像數據的隔離。使用ADN4622/ADN4624可隔離端口、背板或電纜。
• 標準LVDS輸入和輸出 ：允許使用現場可編程門陣列（FPGA）、接收器或耦合網絡輕松集成到高速信號鏈中，以實現與其他物理層的接口。
• 隔離式AFE應用 ：以ADN4622/ADN4624為例，提供模擬組件接口。ADN4624可同時隔離四個通道的數據，適用于高達1.25Gbps的高速帶寬測量，其模擬 - 數字轉換器（ADC）具有并行LVDS輸出。ADN4622可隔離兩個ADC通道，每個通道有四個方向，并且在使用回聲時鐘時可隔離ADC。這兩種芯片都可用于需要串行化和解串行化（SERDES）的應用，或使用FPGA聚合大量CMOS輸出以實現2.5Gbps數據通道的應用。ADN4622/ADN4624的附加相位抖動足夠低，即使在隔離采樣時鐘時也不會影響ADC性能。此外，實現電氣隔離可提高ADC性能，減少來自FPGA和特定集成電路（ASIC）電路的數字和電源供應噪聲。
• PCB到PCB連接 ：通過LVDS信令，可實現高帶寬鏈路與低延遲同步數據傳輸。串行化的吉比特以太網連接可用于強大的擴展器或工業控制器通信模塊。ADN4622具有兩個方向的LVDS通道，每個通道可隔離1.25Gbps的傳輸和接收信號，適用于一對吉比特以太網交換機。兩個通道的傳播延遲在幾納秒內，為工業自動化和過程控制提供了所需的低延遲。
• 其他耦合網絡 ：可將ADN4624用作整體信號鏈的一部分，以隔離MIPI CSI - 2、DisplayPort和基于USB的協議（如FLink - L）。在應用特定集成電路中，可使用串行解串器（SERDES）通過多個ADN4624設備擴展帶寬，支持1080p或4K視頻分辨率，為短距離光纖提供替代方案。
