1、概述 技術支持 安科瑞 程瑜 187 02112 087

??近年來，我國的高速公路發展非常迅速，已形成遍布全國的高速公路網，它在對國家經濟發展作出突出貢獻的同時，也對高速公路管理及運營的自動化、智能化提出了嚴峻的考驗。高速公路自動化管理系統一般由通信、收費、監控和供配電4個子系統組成，而通信、收費和監控系統穩定運行的基礎是供配電系統的穩定運行。

??高速公路供配電監控系統對高速公路沿線的變電站內的高低壓配電設備、發電機、變壓器 、UPS、EPS 、外場照明、隧道內的理地式變壓器與照明 、通風及排水等機電設備進行實時分布式監控和集中管理，實現無人值守，確保高速公路安全暢通，提高自動化管理水平，降低機電設備的運行維護成本。

??高速公路供配電監控系統包括隧道變電所、服務區變電所、收費站變電所、沿線箱式變電站、互通樞紐、路燈電源、風機控制箱等區域的電力綜合監控。

2、參考標準

GB/T 14285-2006《繼電保護和安全自動裝置技術規程》

GBT 14598.300-2008《微機變壓器保護裝置通用技術要求》

GB/T 2887-2011《計算機場地通用規范》

GB50052-2009 《供配電系統設計規范》

3、配置方案

??電力監控系統主要針對收費站變電所、隧道變電所、服務區變電所、箱變。對高壓回路配置微機保護裝置及多功能儀表進行保護和監控，對0.4kV出線配置多功能計量儀表，用于測控出線回路電氣參數和用能情況。同時對高速公路中的重要設備如柴油發電機、無功補償裝置、有源濾波裝置、UPS、EPS系統狀態進行監測。

推薦配置

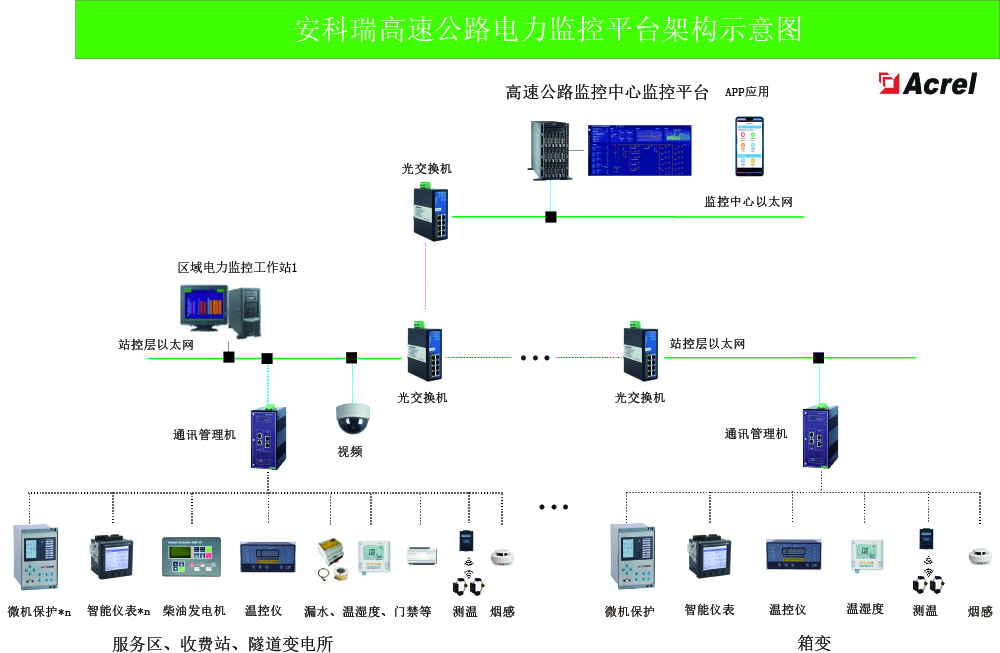

4、系統結構

??系統采用分布式結構，微機保護裝置、多功能儀表、變壓器溫控器、直流屏、柴油發電機控制屏等設備通過RS485總線或者以太網接入智能網關，經過協議轉換、數據處理后上傳至電力監控系統，實現遙測、遙信、遙控、異常報警等功能。

5、系統功能

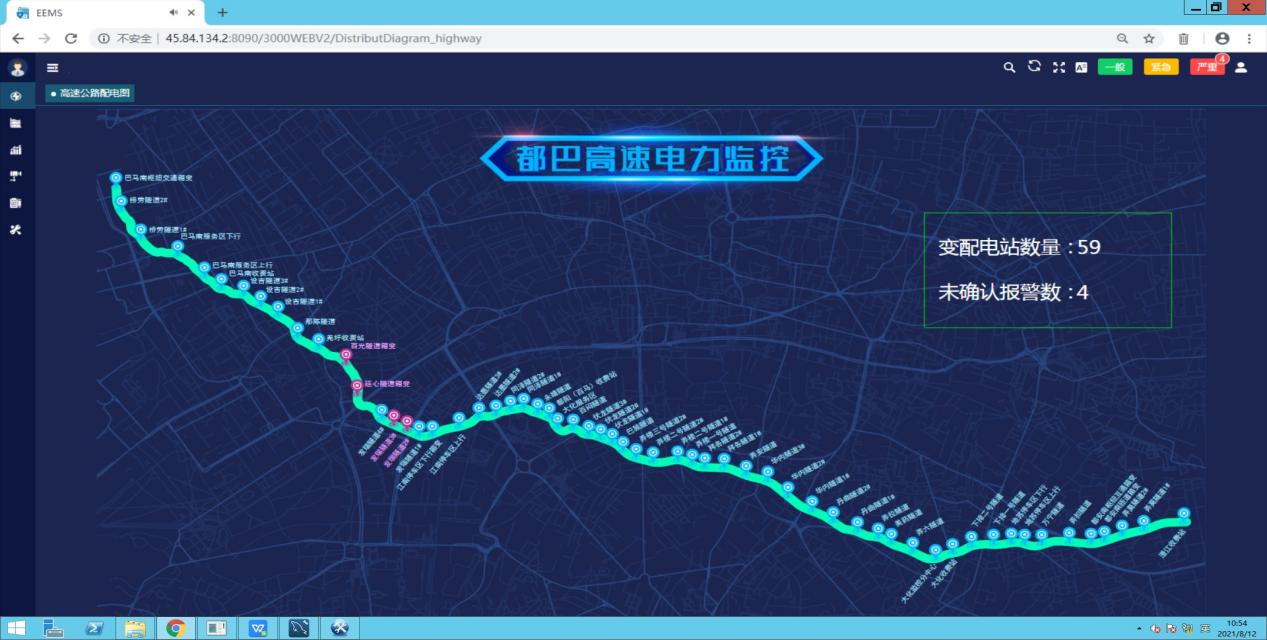

● 實時監測

系統人機界面友好，以配電一次圖的形式直觀顯示配電線路的運行狀態，實時監測各回路電壓、電流、功率、功率因數、電能等電參數信息，動態監視各配電回路斷路器、隔離開關、地刀等合分狀態、柴油發電機狀態、柴油液位、UPS狀態、電池信息等，以及有關故障、告警等信號。

●詳細電參量查詢

在配電一次圖中，可以直接查看該回路詳細電參量，包括三相電流、三相電壓、三相總有功功率、總無功功率、總功率因數、正向有功電能，并可以查看24小時相電流趨勢曲線。

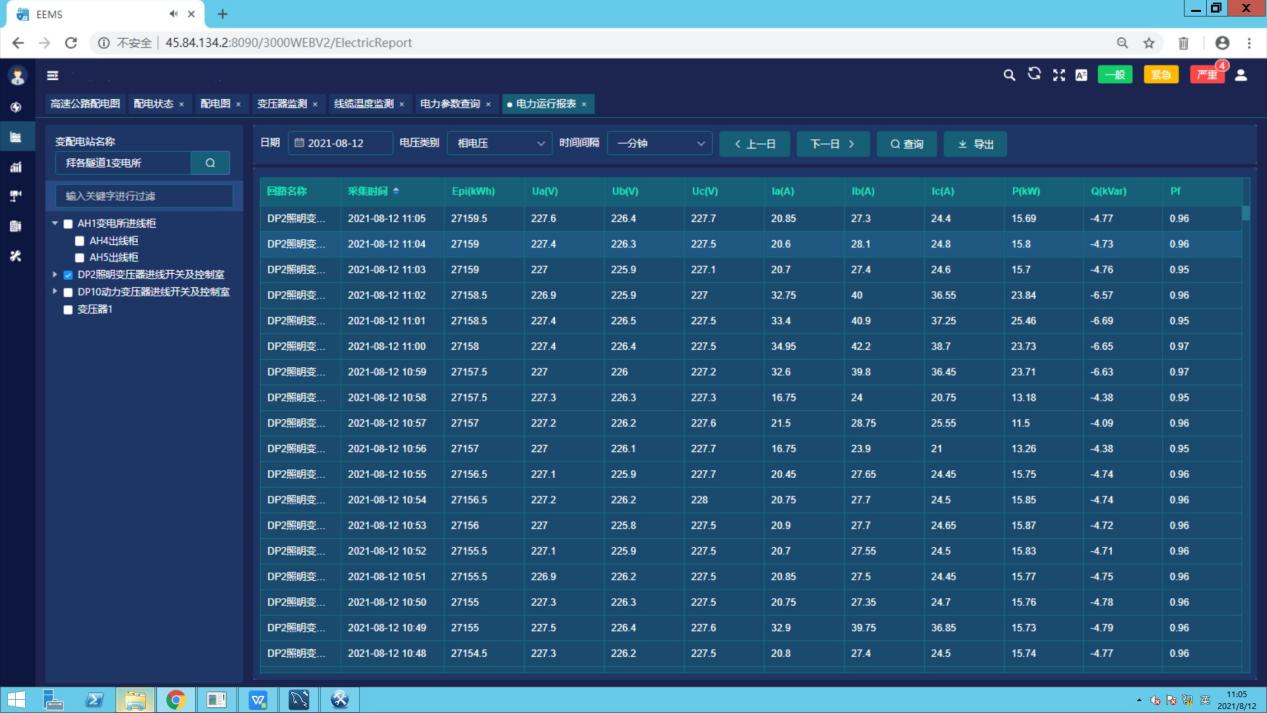

●運行報表

查詢各回路或設備指定時間的運行參數，報表中顯示電參量信息應包括：各相電流、三相電壓、總功率因數、總有功功率、總無功功率、正向有功電能等.

●實時報警

電力監控系統具有實時報警功能，系統能夠?qū)ε潆娀芈窋嗦菲鳌⒏綦x開關、接地刀分、合動作等遙信變位，保護動作、事故跳閘等事件發出告警。電力監控系統具有實時語音報警功能，系統能夠?qū)λ惺录l(fā)出語音告警。

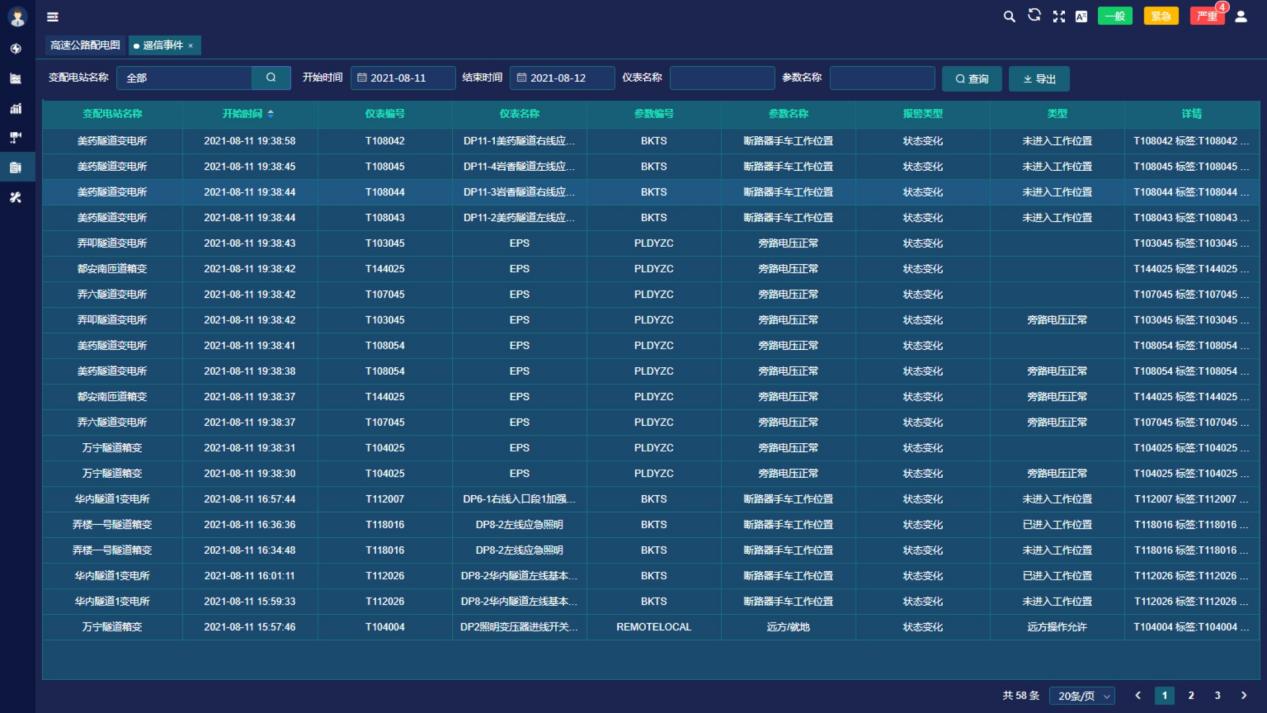

●歷史事件查詢

電力監控系統能夠?qū)b信變位，保護動作、事故跳閘，以及電壓、電流、功率、功率因數越限等事件記錄進行存儲和管理，方便用戶對系統事件和報警進行歷史追溯，查詢統計、事故分析。

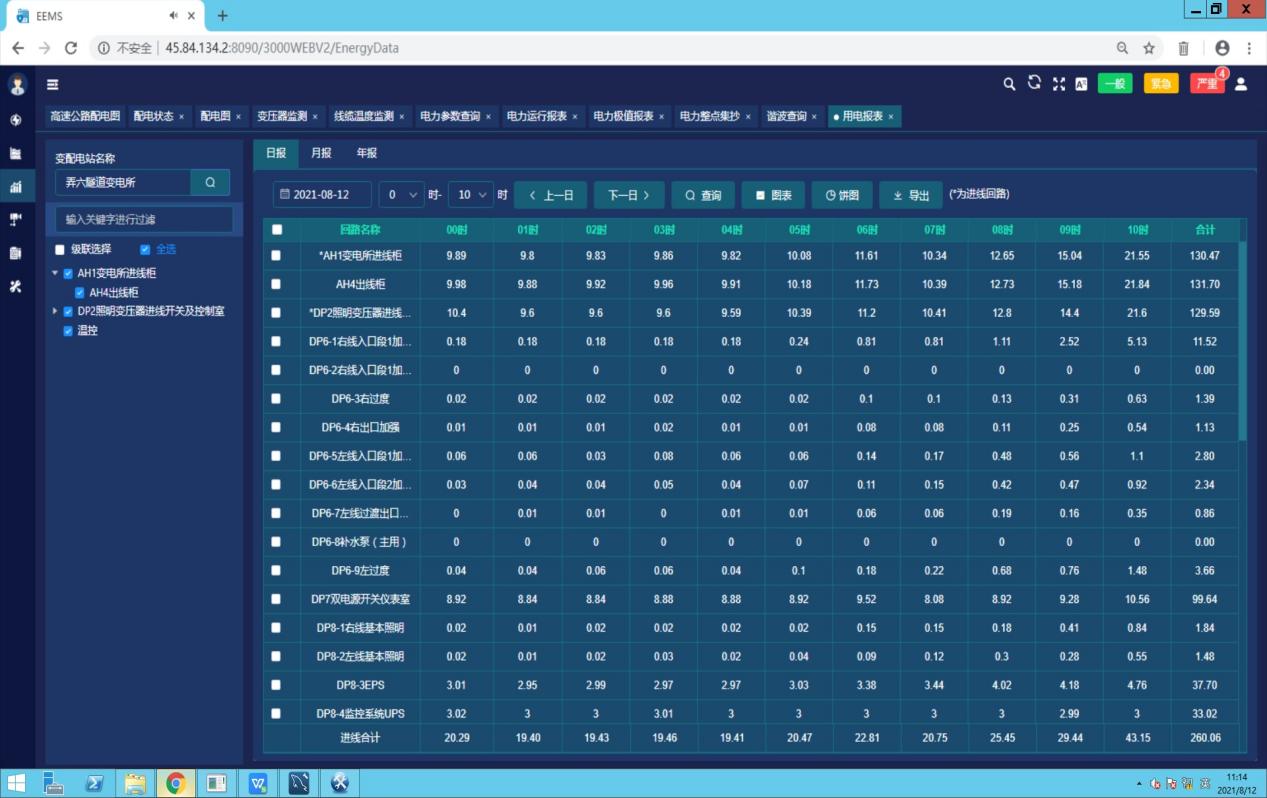

●電能統計報表

電力監控系統以豐富的報表體支撐量體系的完整性。系統具備定時抄表匯總統計功能，用戶可以自由查詢自系統正常運行以來任意時間段內各配電節點的用電情況，即該節點進線用電量與各分支回路消耗電量的統計分析報表。

●用戶權限管理

電力監控系統為保障系統安全穩定運行，設置了用戶權限管理功能。通過用戶權限管理能夠防止未經授權的操作（如遙控的操作，數據庫修改等）。可以定義不同級別用戶的登錄名、密碼及操作權限，為系統運行、維護、管理提供可靠的安全保障。

●遙控操作

電力監控系統可以對整個配電系統范圍內的設備進行遠程遙控操作。例如配電系統維護人員可以通過監控系統的主界面點擊相應的斷路器遙信點調出遙控操作界面，可以及時執行調度系統或站內相應的操作命令。

●網絡拓撲圖

電力監控系統支持實時監視接入系統的各設備的通訊狀態，能夠完整的顯示整個系統網絡結構；可在線診斷設備通訊狀態，發生網絡異常時能自動在界面上顯示故障設備或元件及其故障部位。
