隨著汽車電氣化水平及安全要求的提升，高邊開關已成為車身控制等關鍵系統中不可或缺的核心組件。高邊開關可實現車內負載的驅動與開關、保護與診斷，憑借其高可靠、低功耗、小型化、靈活易用等特點，逐漸替代傳統的保險絲和繼電器方案，被廣泛應用于車身控制域中各種負載的驅動。據統計，目前每輛新能源車的高邊開關需求多達 75 顆以上，且未來滲透率將持續攀升。

南芯科技在高邊開關領域布局已久，現已推出 20 余款支持不同通道數與額定電流的產品，包括多個不同封裝，均通過 AEC-Q100 認證，可一站式滿足客戶針對車內不同負載的多樣化使用需求。

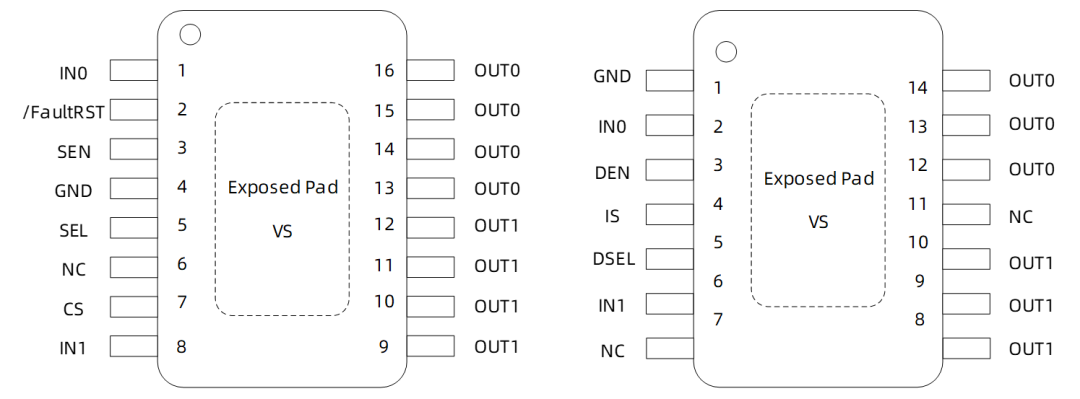

南芯高邊開關 eSSOP-16（左）& eSSOP-14（右）封裝示意圖

多樣化產品組合，適配不同驅動模塊

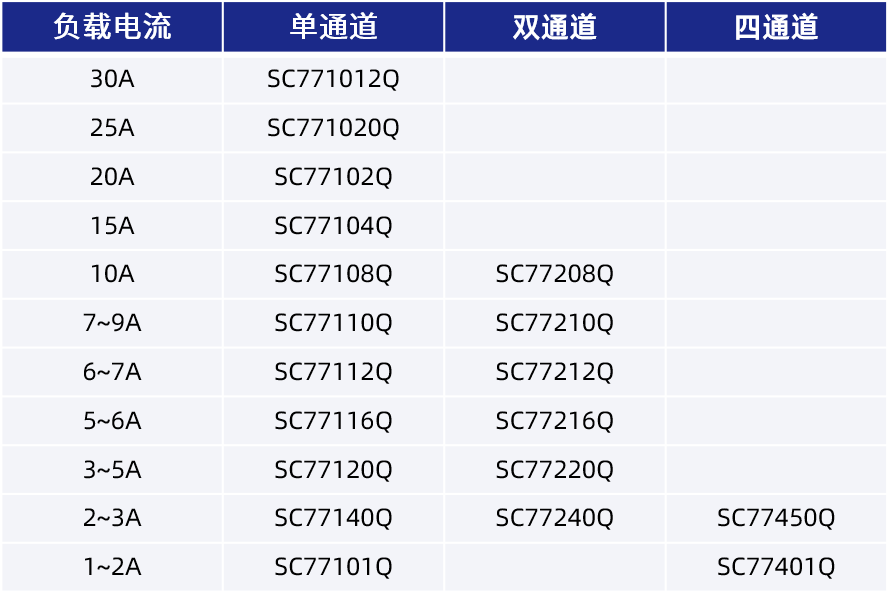

南芯提供 1/2/4 不同通道數的高邊開關產品組合，可驅動阻性、容性、感性和鹵素?zé)糌?fù)載。產品支持 3.5V-40V 的寬輸入電壓范圍，額定電流覆蓋 1A-30A，待機電流低至 500nA，并提供 eTSSOP、eSSOP-16、eSSOP-14 等多種封裝形式。客戶可根據負載所需電流大小和封裝需求，靈活選擇合適的產品。

南芯高邊產品的導通電阻橫跨 2mΩ-100mΩ，比同類產品低 10% 以上，驅動阻性負載時，可有效降低功率損耗和系統溫升。

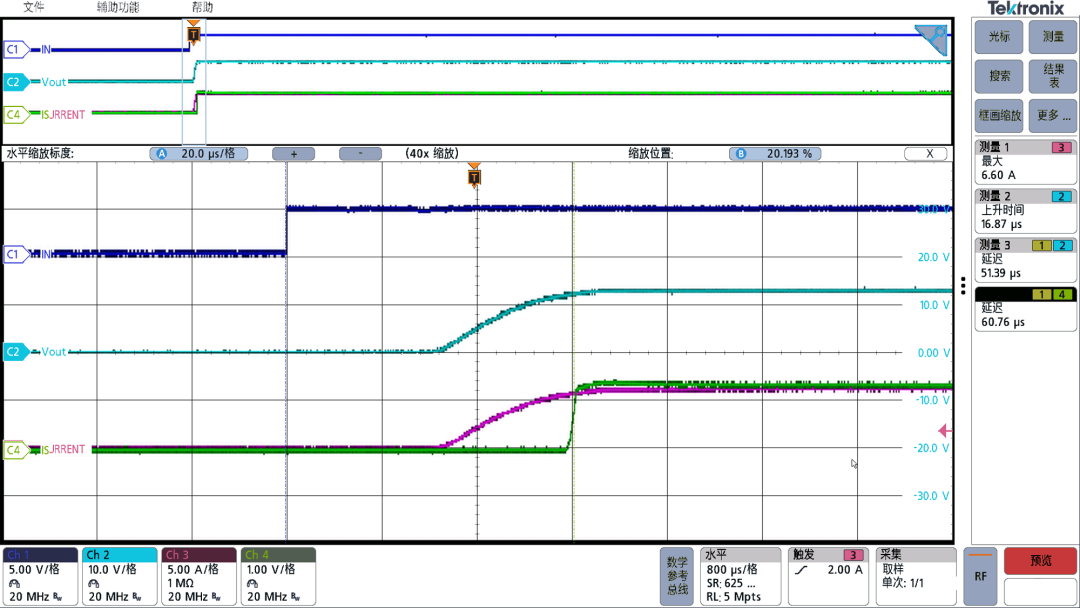

南芯高邊驅動阻性負載波形圖 (SC77208Q, Vs=13.5V, 2Ω 負載)

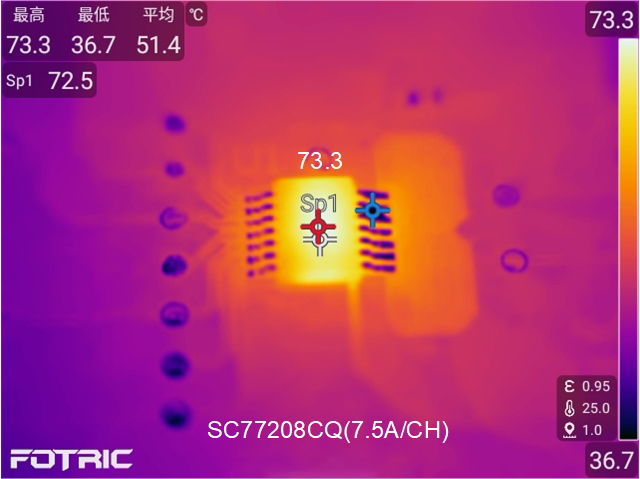

南芯高邊溫升測試 (SC77208CQ, Vs=13.5V, CH0/CH1 負載電流 = 7.5A@熱穩定)

南芯高邊產品展現出強大的浪涌電流應對能力。驅動容性負載時，能夠在負載啟動瞬間承受初始浪涌電流，確保系統穩定運行。

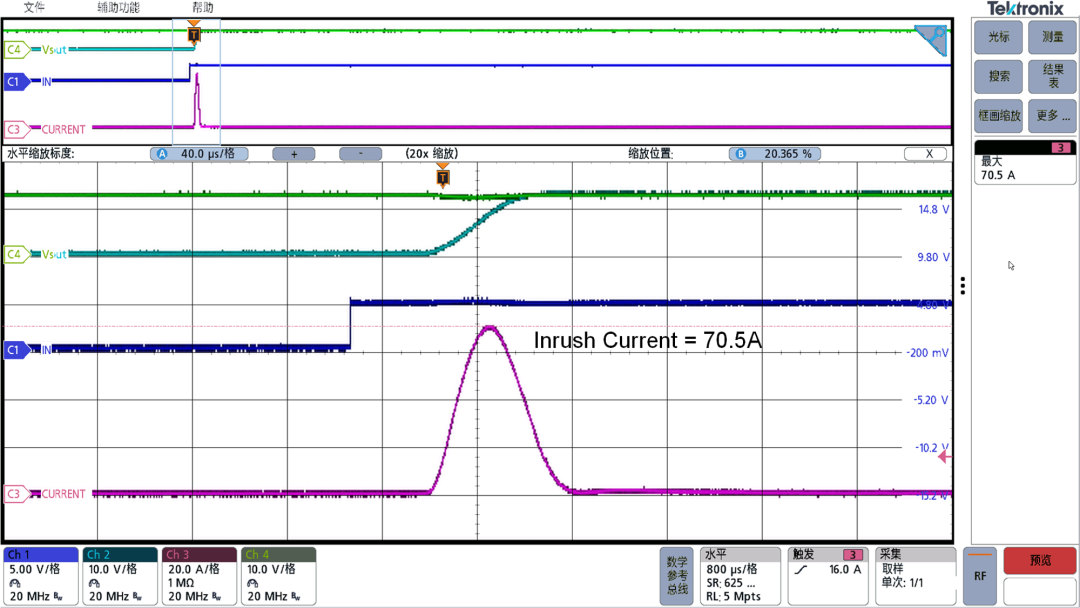

南芯高邊驅動容性負載波形圖 (SC77208CQ, Vs=13.5V, 220μF 負載)

南芯高邊產品具備卓越的過壓鉗位保護能力。驅動感性負載時，可有效抑制負載關斷瞬間產生的電壓尖峰，保護負載和自身免受損壞。

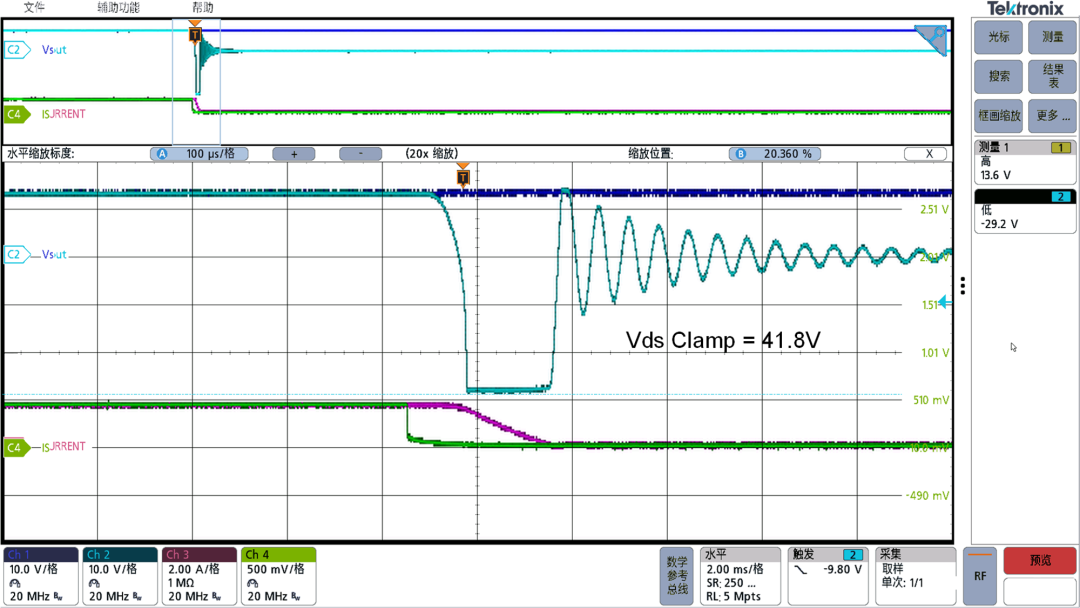

南芯高邊驅動感性負載波形圖 (SC77208CQ, Vs=13.5V, 2mH+8Ω 負載)

南芯高邊產品能有效支持鹵素?zé)衾鋺B(tài)啟動時產生的高浪涌電流。驅動鹵素?zé)糌?fù)載時，可實現系統的過流保護。

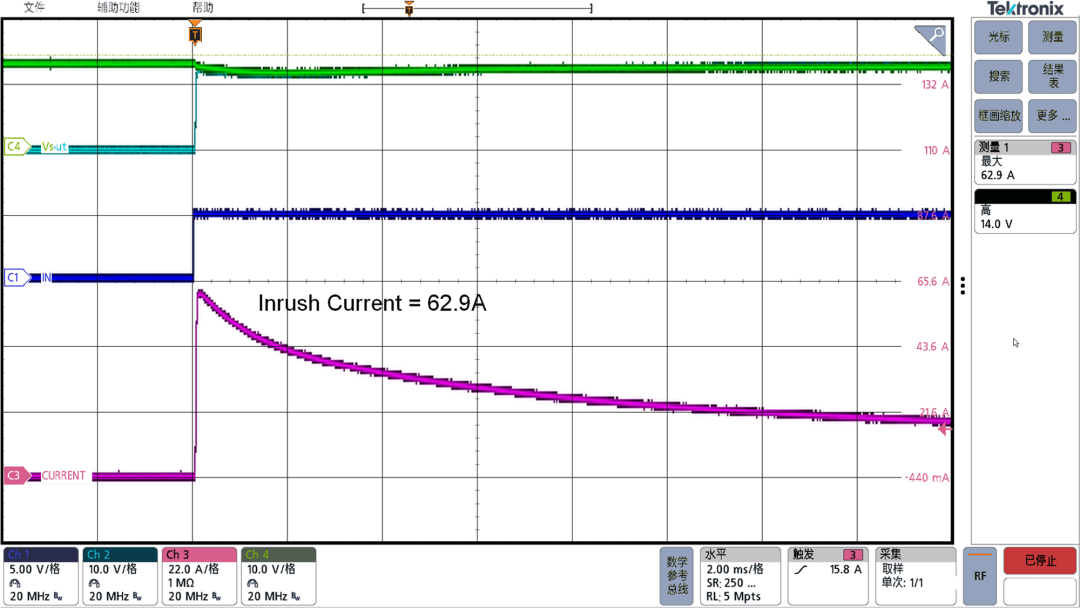

南芯高邊驅動鹵素?zé)糌?fù)載波形圖 (SC77208CQ, Vs=13.5V, 65W 鹵素?zé)?

集成保護及診斷功能，支持功能安全

南芯高邊產品集成多種保護及診斷功能，確保汽車電子電氣系統的安全可靠運行。

在電路保護方面，南芯高邊產品不僅支持對地短路保護、丟地保護、電池丟失保護、欠壓鎖定保護等多種基礎保護機制，還搭載了負載電流限制、動態熱擺動關斷、完全熱關斷等先進保護功能。此外，用戶可以基于使用場景自主配置安全參數。例如，在過溫條件下，eSSOP-16 版本可以通過外部的 FaultRST 引腳配置自重啟或鎖定管理模式。

在電路診斷方面，南芯高邊產品支持開路/對電池短路檢測、過載/對地短路檢測等多種功能，并提供可支持電流檢測診斷功能的不同版本型號。通過提供與負載電流成比例的輸出信號，精準檢測電路狀況，精度最高可達 ±4%。eTSSOP 版本支持開漏診斷輸出，特別適合為 MCU 程序提供中斷機制的應用場景。

南芯科技車規級產品家族

南芯科技汽車解決方案面向未來綠色和智能的出行方式，涵蓋車載充電、智能座艙、智能駕駛和車身控制等應用，致力于為客戶推出一站式芯片解決方案。我們?cè)诳蛻粞邪l(fā)場景，基于客戶應用不斷進行定制設計迭代，幫助客戶在汽車核心應用領域更快地設計出效率更高、集成度更高、安全性更高的產品。
