技術分享 | 儲能整機掉電檢測方案

啟揚7寸、10.1寸儲能整機是專為儲能行業研發的一款儲能中控顯示設備，能很好的解決行業中可視化、數據零散等問題。同時，針對意外斷電等特殊情況造成的資料丟失我司研發了相應的解決方案，下面給大家分享一下。

傳統電路的斷電檢測都需要協處理器去邏輯控制，增加成本的同時也增加了設計的復雜性。我司通過硬件的配置的方式，定制了一顆延時觸發芯片，內部型號為QY003，可直接設置開機及掉電延遲時間，支持快速上下電，能夠保證系統正常運行，并且可接受定制其他任意時間。

該芯片引腳如下圖所示：

引腳說明如下表格所示，注：所有管腳電壓請勿超過VCC，所有輸入管腳內部有施密特觸發器。

管腳	管腳定義	類型	功能描述
1	VDD	Power	電源供電=1.8V~5.5V
2	PWR_DETI	DI	掉電檢測輸入，高電平有效。注：高電平判斷上電；低電平判斷下電；
3	EN_OUT	DO	使能輸出，推挽，高電平有效。注：PWR_DETI=1時，EN_OUT需要經過TON時間高電平； PWR_DETI=0時，EN_OUT需要經過TOFF時間變?yōu)榈碗娖?/p>
4	GND	Power	Ground
5	PWR_DETO	DO	掉電檢測信號輸出，開漏。 PWR_DETI=0-->PWR_DETO=0 PWR_DETI=1-->PWR_DETO=1
6	SEL1	DI	TON&TOFF時間設置，芯片內部下拉配置
7	SEL0	DI	TON&TOFF時間設置，芯片內部下拉配置
8	NC2	NC	可根據實際需要聯系我司，配置此管腳定義

PIN6與PIN7可配置TON和TOFF時間，如需其他時間配置，請聯系我司

TON

Note	Min	Type	Max	Unit
SEL1=0 & SEL0=0	0.93	1	1.07	S
SEL1=0 & SEL0=1	1.86	2	2.14	S
SEL1=1 & SEL0=0	2.79	3	3.21	S

TOFF：

Note	Min	Type	Max	Unit
SEL1=0 & SEL0=0	4.65	5	5.35	S
SEL1=0 & SEL0=1	9.30	10	10.70	S
SEL1=1 & SEL0=0	13.95	15	16.05	S

時序邏輯圖：

PWR_DETO跟隨PWR_DETI波形，只要檢測到PWR_DETI波形跌落，EN_OUT會經過TOFF時間后，輸出低電平。實現了快速上下電或者快速插拔，EN都能電平跳轉。

注：TRD為重置芯片檢測等待時間，典型值為2S

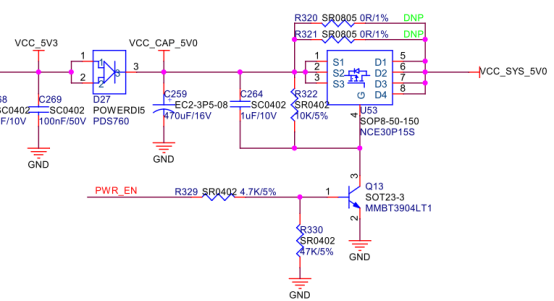

參考設計：

如有需要可聯系我司咨詢，提供規格書資料。
