概述
MAX9248/MAX9250數字視頻串/并轉換器能夠在傳輸數據和控制信號階段對27位數據進行解串處理。傳送數據時，LVDS串行輸入轉換成18位并行視頻數據；傳送控制信號時，輸入轉換成9位并行控制數據。獨立的視頻和控制信號傳輸能夠充分利用視頻定時降低串行數據速率。MAX9248/MAX9250與MAX9247串行器配合工作，構成完整的數字視頻傳輸系統。工作頻率低于35MHz時，MAX9248/MAX9250也可以與MAX9217串行器配合工作。
數據表：*附件：MAX9248 MAX9250 27位、2.5MHz至42MHz、直流平衡、LVDS解串器技術手冊.pdf

MAX9248具有擴頻功能，能夠在一定的頻率范圍內擴展輸出數據和時鐘頻率，以降低EMI。數據和時鐘輸出擴展頻譜可以設置為±4%;或±2%。MAX9250具有輸出使能控制，用于數據總線控制。

專有的數據解碼技術有助于降低EMI并提供DC平衡。DC平衡允許采用AC耦合，提供發送端和接收端之間的隔離。MAX9248/MAX9250可選擇上升沿或下降沿輸出鎖定。

提供符合ISO 10605 ±10kV接觸放電和±30kV氣隙放電規范的ESD保護。

MAX9248/MAX9250核電壓為+3.3V ±10%，獨立的輸出電源便于與1.8V至3.3V邏輯電平接口。該器件提供48引腳LQFP封裝，工作在-40°C至+85°C或-40°C至+105°C溫度范圍。

應用

• 車載娛樂系統
• LCD顯示器
• 導航系統顯示器
• 攝像機

特性

• 可編程±4%或±2%擴頻輸出，有助于降低EMI (MAX9248)
• 專有的數據解碼技術實現DC平衡并降低EMI
• 視頻消隱期間解串控制數據
• 5位控制數據輸入具有單位誤差容限
• 根據工作頻率調節輸出跳變時間，降低EMI
• 交叉切換輸出數據，降低EMI
• 輸出使能選通輸出總線(MAX9250)
• 鎖存時，時鐘脈沖延展
• ±2%的參考時鐘容限
• 無需外部控制即可與MAX9247串行器同步
• 提供ISO 10605和IEC 61000-4-2 Level 4 ESD保護
• 獨立的輸出級電源便于與1.8V至3.3V邏輯接口
• +3.3V核電源
• 節省空間的LQFP封裝
• -40°C至+85°C和-40°C至+105°C工作溫度范圍

DC電氣特性

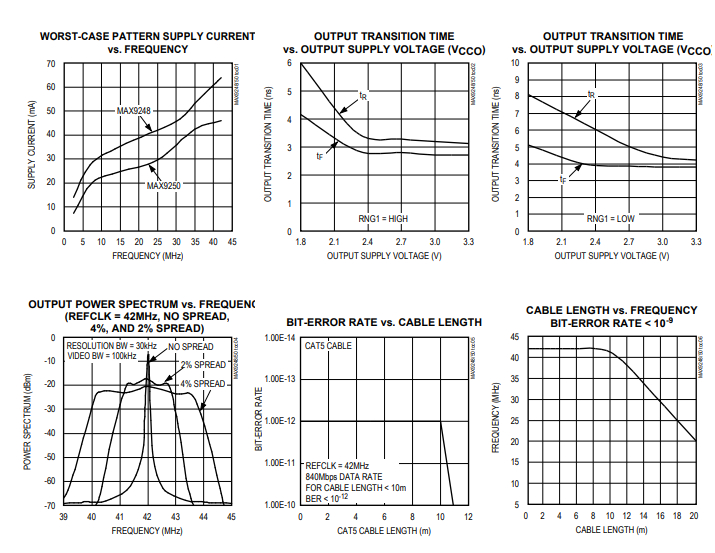

典型操作特性

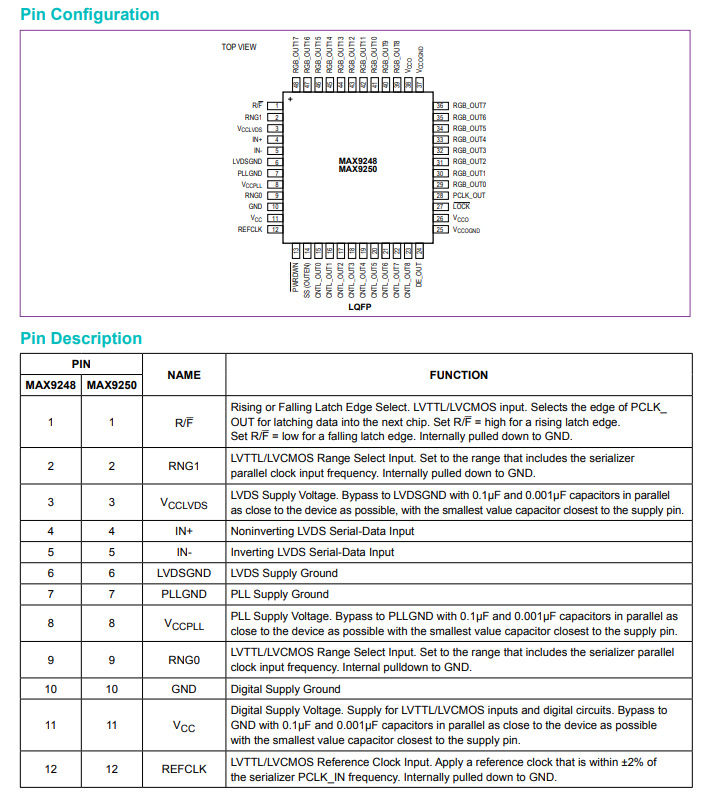

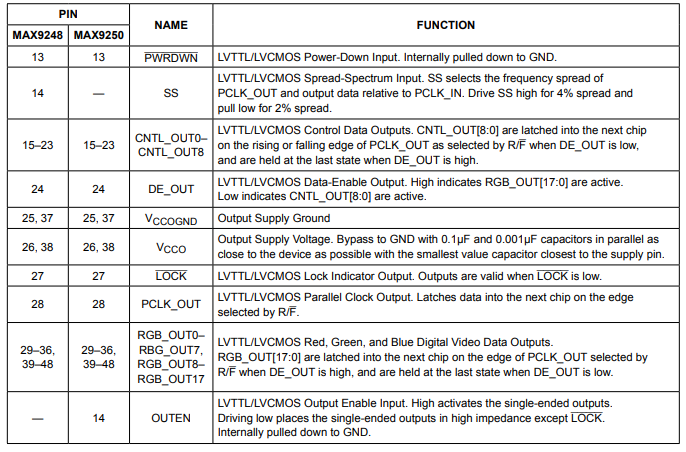

引腳配置描述

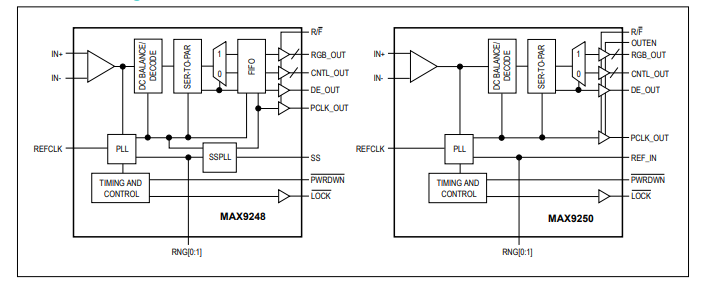

框圖

應用信息

交流耦合電容的選擇

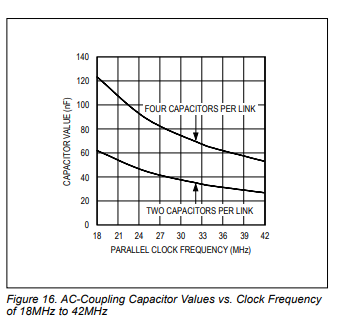

有關根據并行時鐘頻率計算交流耦合電容值的內容，見圖16。該圖展示了每條鏈路使用兩個和四個電容的系統的電容值。對于時鐘頻率低于18MHz的應用，使用0.1μF的電容。

端接和輸入偏置

IN+和IN- LVDS輸入在內部通過42Ω電阻連接到+1.2V，為交流耦合（圖42）提供偏置。假設為100Ω互聯，LVDS輸入可以用100Ω電阻進行端接，以匹配差分互聯的阻抗。

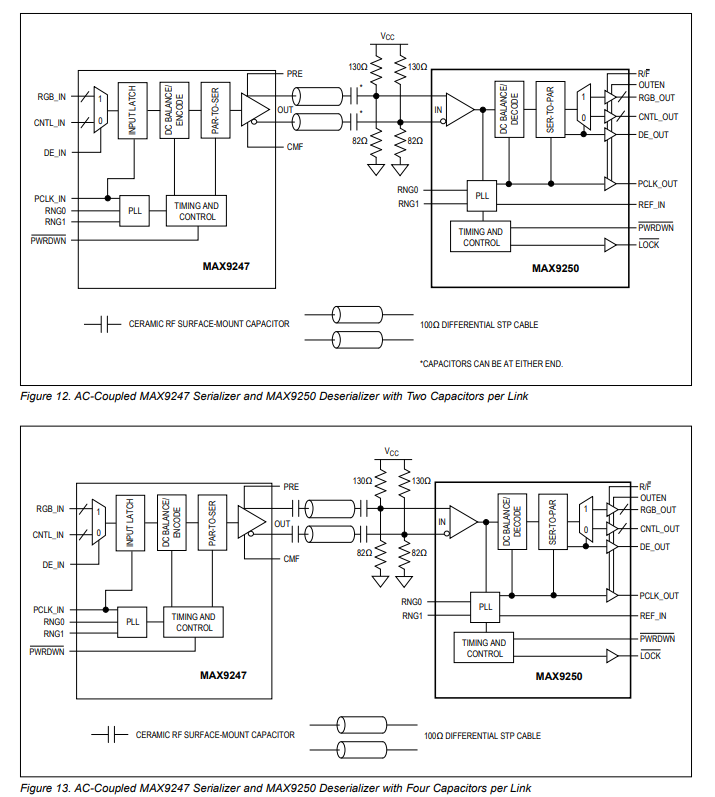

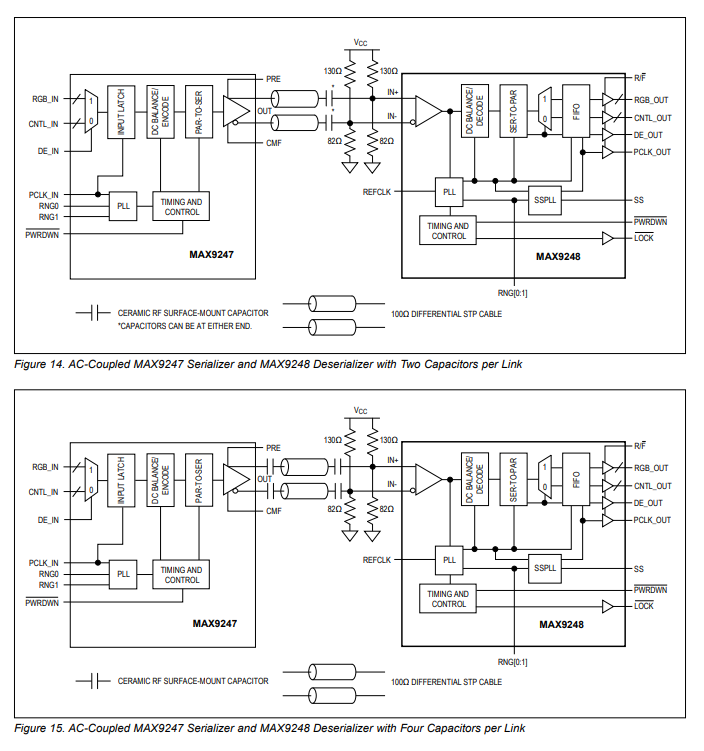

在噪聲環境中的交流耦合鏈路上，采用戴維南端接來提供1.2V偏置。對于100Ω差分阻抗的互聯，將每個LVDS線從VCC通過330Ω電阻上拉，并從地到解序列化器輸入下拉820Ω電阻（圖12和圖15）。此端接在公共模式下提供1.2V偏置。戴維南端接的阻抗應為互聯差分阻抗的一半，并提供1.2V的偏置電壓。
