TLV61220A 器件為由單節、兩節或三節堿性、鎳鎘或鎳氫電池或單節鋰離子或鋰聚合物電池供電的產品提供電源解決方案。可能的輸出電流取決于輸入輸出電壓比。升壓轉換器基于磁滯控制器拓撲，使用同步整流，以最小的靜態電流獲得最高效率。可調版本的輸出電壓可通過外部電阻分壓器進行編程，也可在內部設置為固定輸出電壓。轉換器可通過一個特色使能引腳關閉。關閉時，電池消耗降至最低。該器件采用 6 引腳薄型 SOT-23 封裝 （DBV）。
*附件：tlv61220a.pdf

特性

• 在典型工作條件下效率高達 95%
• 5.5μA 靜態電流
• 在 0.7V 輸入電壓下啟動至負載
• 工作輸入電壓范圍為 0.7V 至 5.5V
• 關斷時的直通功能
• 最小開關電流 200mA
• 保護：
  • 輸出過壓
  • 過溫
  • 輸入欠壓鎖定
• 1.8V 至 5.5V 的可調輸出電壓
• 小尺寸 6 引腳薄型 SOT-23 封裝

參數

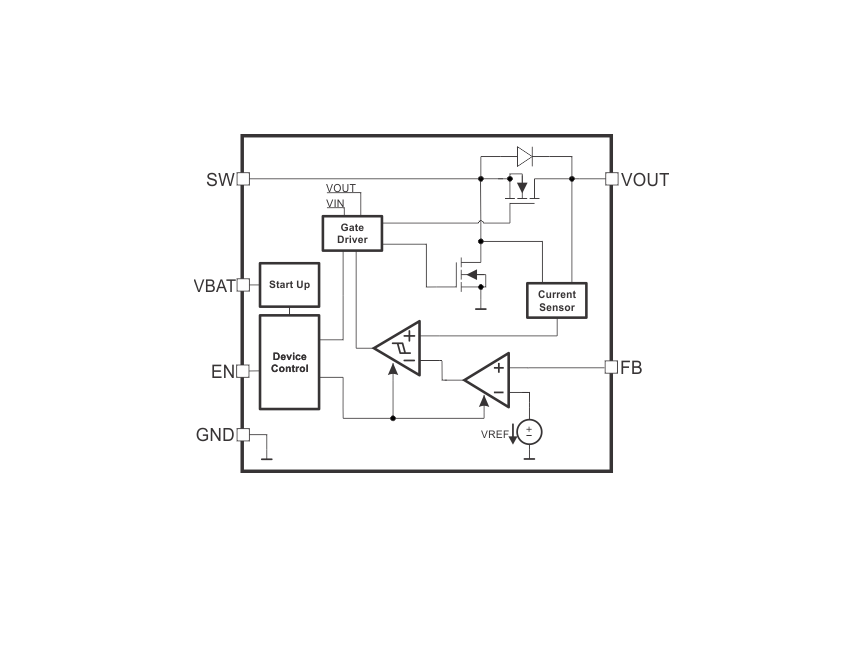

方框圖

1. 產品概述

• ?產品名稱?：TLV61220A
• ?類型?：低輸入電壓升壓轉換器
• ?封裝?：6引腳薄型SOT-23封裝（DBV）
• ?特點?：高效率（高達95%）、低靜態電流（5.5μA）、啟動電壓低至0.7V

2. 主要特性

• ?輸入電壓范圍?：0.7V至5.5V
• ?輸出電壓范圍?：1.8V至5.5V（可調）
• ?輸出電流?：根據輸入輸出電壓比決定
• ?效率?：典型操作條件下高達95%
• ?保護功能?：輸出過壓保護、過溫保護、輸入欠壓鎖定
• ?啟動電流?：最小切換電流200mA
• ?特殊功能?：關斷模式下的直通功能

3. 應用領域

• ?電池供電應用?：1至3節堿性、NiCd或NiMH電池，1節Li-Ion或Li-Primary電池
• ?太陽能或燃料電池供電應用?
• ?消費和便攜式醫療設備?
• ?個人護理產品?
• ?白色或狀態LED?
• ?智能手機?

4. 功能特點

• ?控制器拓撲?：基于滯回控制器的同步整流升壓轉換器
• ?輸出電壓調整?：通過外部電阻分壓器編程，或內部固定輸出電壓
• ?使能引腳?：通過使能引腳控制設備開關，關斷時電池消耗最小化
• ?小封裝?：6引腳薄型SOT-23封裝，節省空間

5. 電氣特性

• ?靜態電流?：在VOUT=3.3V，IO=0mA時，典型值為5μA
• ?關斷電流?：在VOUT，VEN=0V時，典型值為0.2μA至7.5μA
• ?輸出電壓容差?：±1.5%
• ?負載調節?：VIN
• ?過溫保護?：140°C，帶20°C滯回

6. 熱特性

• ?熱阻?：結到環境的熱阻為185.7°C/W

7. 封裝與尺寸

• ?封裝類型?：SOT-23（6引腳）
• ?尺寸?：2.90mm x 1.60mm（標稱）

8. 典型應用電路

• 提供典型應用電路圖，包括輸入電容、輸出電容、電感等組件的推薦值

9. 設計指南

• ?組件選擇?：提供電感、輸出電容、輸入電容等組件的選擇指南
• ?布局建議?：強調寬而短的走線以最小化噪聲和EMI問題
• ?熱考慮?：討論了在低剖面和細間距表面貼裝封裝中實現集成電路時需要注意的熱耗散問題

10. 文檔與支持

• ?相關文檔?：提供應用報告、設計指南等，幫助用戶優化設計和解決常見問題
• ?技術支持?：通過TI E2E?支持論壇獲取快速、經過驗證的答案和設計幫助

TLV61220A是一款適用于電池供電和其他低電壓輸入應用的升壓轉換器，具有高效率、低靜態電流和多種保護功能。其小封裝和易于設計的特性使其非常適合便攜式設備和空間受限的應用。
