TPS6286Axx 和 TPS6286Bxx 器件是高頻、同步、降壓轉換器，可提供高效、靈活和高功率密度的設計。在中重負載下，轉換器以脈寬調制 （PWM） 模式運行，并在輕負載時自動進入省電模式運行，以在整個負載電流范圍內保持高效率。這些器件也可以強制在 PWM 模式下運行，以最大限度地減少輸出電壓紋波。與 DCS-Control 架構相結合，可實現出色的負載瞬態性能和嚴格的輸出電壓精度。這些器件具有 Power-Good 信號和可調節的軟啟動功能。這些設備能夠在 100% 模式下運行。對于故障保護，這些器件集成了 HICCUP 短路保護和熱關斷功能。
*附件：tps6286b10.pdf

特性

• 2.4V 至 5.5V 輸入電壓范圍
• 8mΩ 和 8mΩ 內部功率 MOSFET
• 5.1μA 工作靜態電流
• 1.2MHz 開關頻率
• 100% 占空比模式
• 0.7% 輸出電壓精度
• 強制 PWM 或省電模式
• DCS-Control 拓撲（恒定導通時間）
• FB 版本 （TPS6286Axx） 輸出電壓：
  • 可在 0.6V 至 Vin 范圍內調節
  • 固定 （通過外部電阻器） 從 0.4V 到 1.6V
• I2C 版本 （TPS6286Bxx），可選：
  • 輸出電壓范圍為 0.4V 至 1.675V，步長為 5mV
  • 省電模式或強制 PWM 模式
  • 打嗝或閉鎖短路保護
  • 動態、自適應電壓調節斜坡速度
• 輸出電壓放電
• 打嗝短路保護
• 帶窗口比較器的電源正常指示器
• 熱關斷
• 可調軟啟動
• –40°C 至 125°C 工作溫度范圍

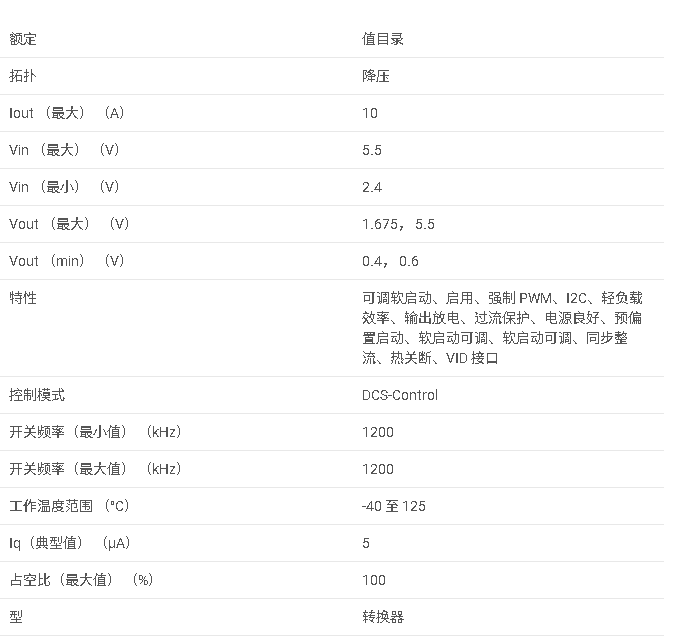

參數

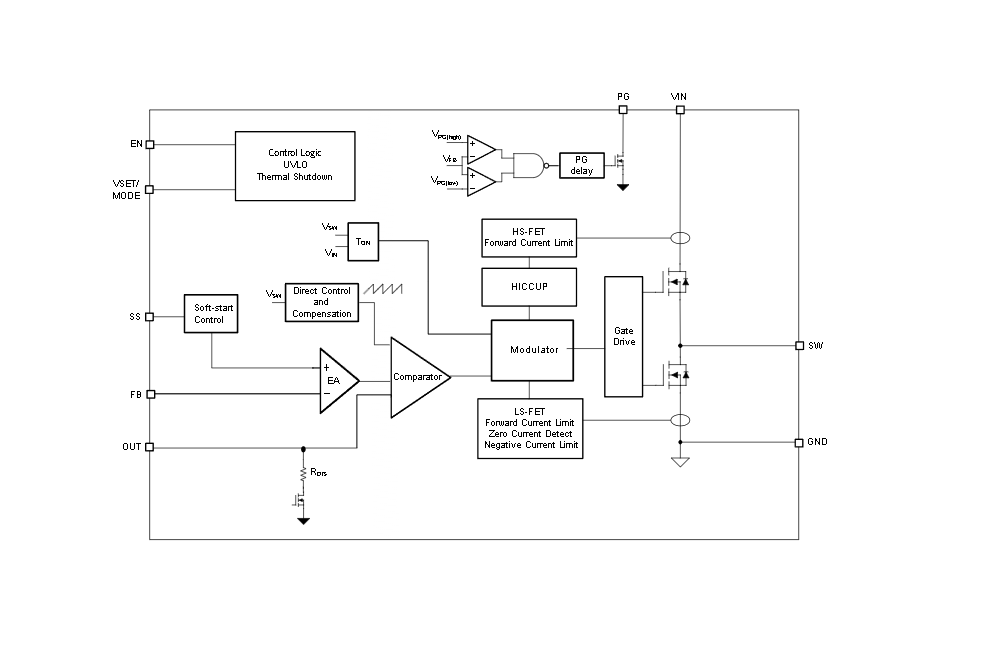

方框圖

1. 產品概述

• ?產品名稱?：TPS6286B10
• ?類型?：2.4V至5.5V輸入，10A同步降壓轉換器
• ?特點?：高效率、高功率密度、I2C接口可編程

2. 主要特性

• ?輸入電壓范圍?：2.4V至5.5V
• ?輸出電流?：10A
• ?開關頻率?：1.2MHz
• ?輸出電壓精度?：0.7%
• ?工作模式?：PWM或功率節省模式
• ?保護功能?：短路保護（Hiccup或Latching）、熱關斷、軟啟動

3. 功能特點

• ?I2C接口?：支持輸出電壓調節、工作模式選擇、短路保護類型選擇等
• ?動態電壓調節?：支持5mV步長的輸出電壓調節
• ?100%占空比模式?：低壓差操作，適用于電池供電應用
• ?軟啟動?：避免啟動時的浪涌電流
• ?熱關斷和警告?：防止過熱損壞

4. 應用領域

• ?核心電源?：FPGA、CPU、ASIC、DSP等
• ?機器視覺?：攝像頭
• ?IP網絡攝像頭?
• ?固態硬盤?

5. 典型應用電路

• ?同步降壓轉換器電路?：提供詳細的電路圖，包括輸入電容、輸出電容、電感、反饋電阻等組件。

6. 設計指南

• ?組件選擇?：提供電感、輸出電容、軟啟動電容等組件的選擇方法和計算公式。
• ?布局建議?：指導如何優化PCB布局以減少噪聲和提高熱性能。

7. 性能參數

• ?效率?：在不同輸入電壓和輸出電流下的效率曲線。
• ?輸出電壓紋波?：不同負載條件下的輸出電壓紋波特性。
• ?負載瞬態響應?：展示在不同負載變化下的輸出電壓穩定性。

8. 封裝與訂購信息

• ?封裝類型?：2mm × 3mm QFN包裝
• ?訂購信息?：提供TPS6286B10的訂購信息，包括封裝類型和可選功能。

9. 文檔與支持

• ?相關文檔?：提供應用報告、設計指南等，幫助用戶優化設計和解決常見問題。
• ?技術支持?：通過TI E2E?支持論壇獲取快速、經過驗證的答案和設計幫助。

TPS6286B10是一款高性能、可編程的同步降壓轉換器，適用于需要高效率和靈活輸出電壓調節的應用場景。其I2C接口和動態電壓調節功能使得電源管理更加靈活和智能。
