第十四章 ADC（下篇）

1 例程設計

1.1 ADC_Double例程

這是一個基于 W55MH32 的 ADC（模擬 - 數字轉換器）雙模式測試例程。它的主要功能是配置串口、ADC 和 DMA，并且通過 ADC1 和 ADC2 同時對模擬信號進行采樣，最后把采樣結果通過串口打印出來。下面是對這個例程的設計分析：

1.系統初始化

?配置系統時鐘、延時函數、串口、ADC 和 DMA。

?打印系統時鐘頻率信息。

2.ADC 雙模式采樣

?ADC1 和 ADC2 工作于規則同步模式，同時對通道 0 和通道 1 進行采樣。

?轉換結果通過 DMA 傳輸到內存緩沖區。

void ADC_Configuration(void)
{
    ADC_InitTypeDef  ADC_InitStructure;
    GPIO_InitTypeDef GPIO_InitStructure;

    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA | RCC_APB2Periph_ADC1 | RCC_APB2Periph_ADC2, ENABLE);

    GPIO_InitStructure.GPIO_Pin   = GPIO_Pin_0;
    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_InitStructure.GPIO_Mode  = GPIO_Mode_AIN;
    GPIO_Init(GPIOA, &GPIO_InitStructure);
    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_1;
    GPIO_Init(GPIOA, &GPIO_InitStructure);

    RCC_ADCCLKConfig(RCC_PCLK2_Div8);
    ADC_DeInit(ADC1);
    ADC_DeInit(ADC2);

    // 配置為規則同步模式
    ADC_InitStructure.ADC_Mode               = ADC_Mode_RegSimult;
    ADC_InitStructure.ADC_ScanConvMode       = DISABLE;
    ADC_InitStructure.ADC_ContinuousConvMode = DISABLE;
    ADC_InitStructure.ADC_ExternalTrigConv   = ADC_ExternalTrigConv_None;
    ADC_InitStructure.ADC_DataAlign          = ADC_DataAlign_Right;
    ADC_InitStructure.ADC_NbrOfChannel       = 1;
    ADC_Init(ADC1, &ADC_InitStructure);
    ADC_Init(ADC2, &ADC_InitStructure);

    /* channel configuration */
    ADC_RegularChannelConfig(ADC1, ADC_Channel_0, 1, ADC_SampleTime_239Cycles5);
    ADC_RegularChannelConfig(ADC2, ADC_Channel_1, 1, ADC_SampleTime_239Cycles5);

    /* module enablement */
    ADC_Cmd(ADC1, ENABLE);
    ADC_Cmd(ADC2, ENABLE);

    /* adc calibration */
    ADC_ResetCalibration(ADC1);
    while (ADC_GetResetCalibrationStatus(ADC1));
    ADC_StartCalibration(ADC1);
    while (ADC_GetCalibrationStatus(ADC1));
    ADC_ResetCalibration(ADC2);
    while (ADC_GetResetCalibrationStatus(ADC2));
    ADC_StartCalibration(ADC2);
    while (ADC_GetCalibrationStatus(ADC2));

    DMA_Configuration();
}

3.數據處理與輸出

?DMA 傳輸完成后觸發中斷，將 ADC 數字值轉換為電壓值并通過串口打印。

void DMA1_Channel1_IRQHandler(void)
{
    if (DMA_GetITStatus(DMA1_IT_TC1) != RESET)
    {
        DMA_ClearITPendingBit(DMA1_IT_TC1);
        DMA_ClearFlag(DMA1_FLAG_TC1);

        // 數據處理與輸出
        printf("ADC1 Code Value = %d ,voltage value = %2.4fn", DAM_ADC_Value[0] & 0xFFFF,
               (float)VREF * (DAM_ADC_Value[0] & 0xFFFF) / 4095 / 1000);
        printf("ADC2 Code Value = %d ,voltage value = %2.4fn", (DAM_ADC_Value[0] >> 16) & 0xFFFF,
               (float)VREF * ((DAM_ADC_Value[0] >> 16) & 0xFFFF) / 4095 / 1000);
    }
}

1.2 ADC_Single例程

該例程是一個基于 W55MH32 微控制器的 ADC 單通道采樣程序，主要功能是周期性采集模擬輸入信號并通過串口輸出 ADC 值及其對應的電壓。以下是詳細的工作流程總結：

1.時鐘配置

?獲取系統各時鐘頻率（SYSCLK/HCLK/PCLK/ADCCLK），并通過串口打印。

2.UART 配置

?初始化 USART1 為 115200 波特率，用于串口輸出數據。

3.ADC 配置

?使能 ADC1 時鐘，配置 PA6 為模擬輸入模式。

?ADC 工作在獨立模式，禁用連續轉換，啟用掃描模式（單通道時僅觸發一次轉換）。

?執行 ADC 校準以確保精度。

void ADC_Configuration(void)
{
    uint32_t         i;
    ADC_InitTypeDef  ADC_InitStructure;
    GPIO_InitTypeDef GPIO_InitStructure;

    // 使能 ADC1 和 GPIOA 時鐘
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA | RCC_APB2Periph_ADC1, ENABLE);

    // 配置 PA6 為模擬輸入模式
    GPIO_InitStructure.GPIO_Pin   = ADC_TEST_CHANNEL_PIN; // PA6
    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_InitStructure.GPIO_Mode  = GPIO_Mode_AIN;
    GPIO_Init(GPIOA, &GPIO_InitStructure);

    // ADC 時鐘配置（PCLK2 的 1/8）
    RCC_ADCCLKConfig(RCC_PCLK2_Div8);
    ADC_DeInit(ADC1); // 復位 ADC1

    // ADC 初始化配置
    ADC_InitStructure.ADC_Mode               = ADC_Mode_Independent; // 獨立模式
    ADC_InitStructure.ADC_ScanConvMode       = ENABLE;               // 啟用掃描模式（單通道時僅轉換一次）
    ADC_InitStructure.ADC_ContinuousConvMode = DISABLE;              // 禁用連續轉換，需軟件觸發
    ADC_InitStructure.ADC_ExternalTrigConv   = ADC_ExternalTrigConv_None; // 軟件觸發
    ADC_InitStructure.ADC_DataAlign          = ADC_DataAlign_Right;  // 右對齊
    ADC_InitStructure.ADC_NbrOfChannel       = CONV_CHANNEL_NUM;     // 通道數（1）
    ADC_Init(ADC1, &ADC_InitStructure);

    // 配置 ADC 通道（通道 6，采樣時間 239.5 周期）
    for (i = 0; i < CONV_CHANNEL_NUM; i++)
    {
        ADC_RegularChannelConfig(ADC1, ADC_CovChannel[i], i + 1, ADC_SampleTIME[i]);
    }

    // 啟動 ADC 轉換并使能 ADC
    ADC_SoftwareStartConvCmd(ADC1, ENABLE);
    ADC_Cmd(ADC1, ENABLE);

    // ADC 校準
    ADC_ResetCalibration(ADC1);
    while (ADC_GetResetCalibrationStatus(ADC1));
    ADC_StartCalibration(ADC1);
    while (ADC_GetCalibrationStatus(ADC1));

    // 配置 DMA 傳輸
    DMA_Configuration();
}

4.DMA 配置

?設置 DMA1 通道 1 為循環模式，將 ADC 數據寄存器（ADC1->DR）的數據傳輸到內存數組DAM_ADC_Value。

?使能 DMA 傳輸完成中斷（TC 中斷），觸發數據處理。

1.3 ADC_VrefintTemper例程

該例程是一個基于 W55MH32 的 ADC 多通道采樣程序，主要用于同時采集內部溫度傳感器和 VREFINT（內部參考電壓）的模擬信號，并通過串口輸出測量結果。以下是其主要工作流程如下：

1.系統初始化

a.UART 配置：初始化 USART1 為 115200 波特率，用于串口輸出。

b.ADC 配置：使能 ADC1 時鐘，配置為獨立模式，啟用掃描模式（多通道依次轉換）。

?配置通道 16（溫度傳感器）和通道 17（VREFINT），采樣時間 239.5 周期。

?校準 ADC 并使能內部溫度傳感器和 VREFINT。

ADC_InitStructure.ADC_ScanConvMode = ENABLE; // 啟用掃描模式，多通道依次轉換
ADC_InitStructure.ADC_ContinuousConvMode = DISABLE; // 禁用連續轉換，需軟件觸發
ADC_TempSensorVrefintCmd(ENABLE); // 使能內部溫度傳感器和VREFINT

c.DMA 配置：設置 DMA1 通道 1 為循環模式，將 ADC 數據寄存器（ADC1->DR）的數據傳輸到內存數組DAM_ADC_Value。

?使能 DMA 傳輸完成中斷（TC 中斷）。

2.主循環邏輯

a.每秒調用ADC_SoftwareStartConvCmd(ADC1, ENABLE)觸發 ADC 轉換。

b.延時 1 秒后重復觸發，實現周期性采樣。

3.數據處理與輸出

void DMA1_Channel1_IRQHandler(void)
{
    if (DMA_GetITStatus(DMA1_IT_TC1) != RESET) // 檢查傳輸完成中斷
    {
        DMA_ClearITPendingBit(DMA1_IT_TC1); // 清除中斷標志
        DMA_ClearFlag(DMA1_FLAG_TC1);

        // 計算溫度傳感器和VREFINT的電壓值（VREF=3.3V，ADC精度12位）
        float tempVoltage = (float)VREF * DAM_ADC_Value[0] / 4095 / 1000; // 溫度傳感器電壓
        float vrefintVoltage = (float)VREF * DAM_ADC_Value[1] / 4095 / 1000; // VREFINT電壓

        // 串口輸出結果
        printf("Temperature Sensor AD Value: %d, Voltage: %.4f Vt", DAM_ADC_Value[0], tempVoltage);
        printf("VREFINT AD Value: %d, Voltage: %.4f Vn", DAM_ADC_Value[1], vrefintVoltage);
    }
}

a.DMA 中斷處理：當 DMA 傳輸完成時，觸發DMA1_Channel1_IRQHandler。

b.電壓計算：根據公式電壓 = VREF × ADC值 / 4095 / 1000 計算實際電壓值（VREF=3.3V）。

c.串口打印：輸出溫度傳感器和 VREFINT 的 ADC 值及電壓值。

2 下載驗證

2.1 ADC_Double例程

程序運行時，ADC1和ADC2以規則同步模式周期性采樣兩個模擬通道（PA0和PA1），轉換結果通過DMA傳輸至內存。每次DMA傳輸完成后觸發中斷，在中斷中計算并通過串口打印ADC1和ADC2的原始數值（12位）及對應的電壓值（單位：V），顯示間隔由主循環中的1秒延時控制。系統啟動時會輸出各時鐘頻率參數，隨后每秒更新一次ADC數據。

2.2 ADC_Single例程

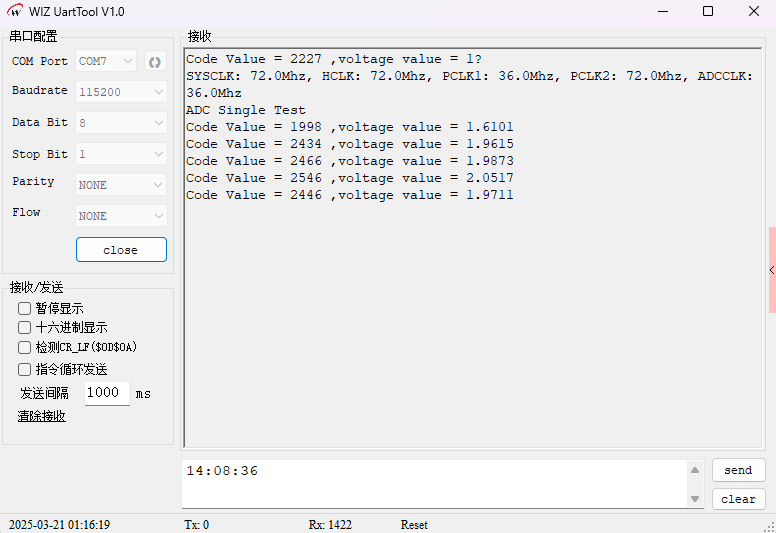

程序運行時，系統首先輸出各時鐘頻率參數，隨后每秒觸發一次ADC1通道6（PA6）的模擬信號采樣。ADC轉換結果通過DMA自動傳輸至內存，每次DMA傳輸完成后觸發中斷，在中斷服務函數中計算并通過串口打印ADC原始值（12位）及對應的電壓值（單位：V）。系統以1秒為間隔循環觸發采樣，實現周期性數據更新，最終在串口終端每秒顯示一次ADC數據。

2.3 ADC_VrefintTemper例程

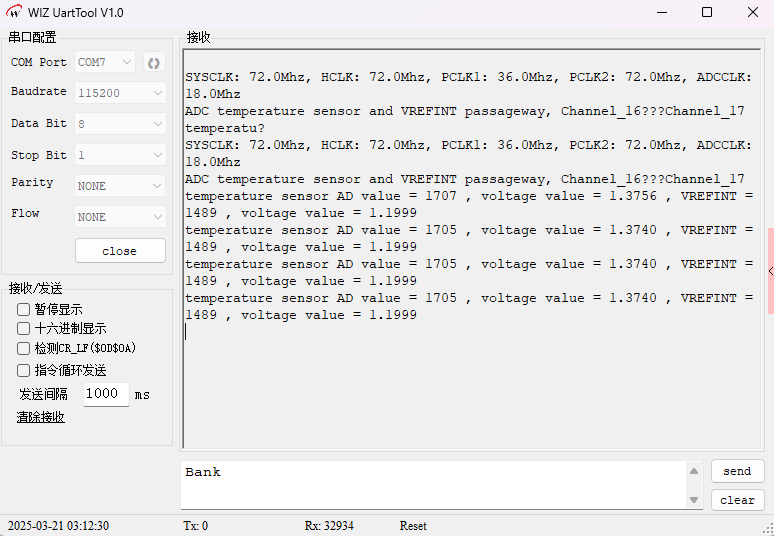

程序運行時，系統首先輸出各時鐘頻率參數，隨后每秒觸發一次ADC1通道16（內部溫度傳感器）和通道17（VREFINT）的模擬信號采樣。ADC轉換結果通過DMA自動傳輸至內存，每次DMA傳輸完成后觸發中斷，在中斷服務函數中計算并通過串口打印兩個通道的ADC原始值（12位）及對應的電壓值（單位：V）。系統以1秒為間隔循環觸發采樣，實現周期性數據更新，最終在串口終端每秒顯示一次內部溫度傳感器和VREFINT的測量結果。
