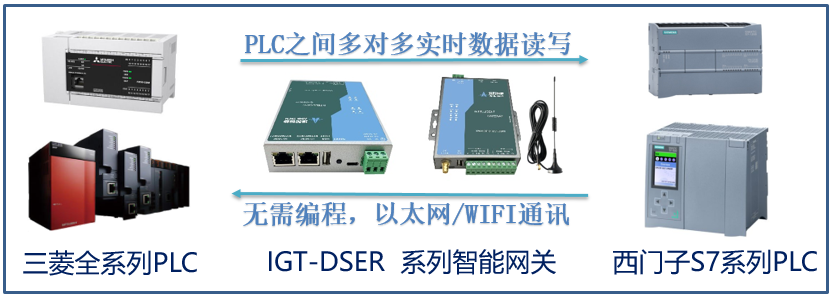

IGT-DSER智能網關模塊支持西門子、倍福(BECKHOFF)、羅克韋爾AB，以及三菱、歐姆龍等各種品牌的PLC之間通訊，支持Ethernet/IP(CIP)、Profinet(S7)，以及FINS、MC等工業自動化常用協議，同時也支持PLC與Modbus協議的工業機器人、智能儀表、變頻器等設備通訊。網關有多個網口、串口，也可選擇WIFI無線通訊。無需PLC內編程開發，只要在IGT-DSER智能網關配置數據的起始地址和數量即可。毫秒級通訊速度快，支持熱插拔，斷電斷網后能自動恢復運行。多臺PLC之間通訊的案例

IGT-DSER支持多個品牌的PLC之間多對多通訊，最多8000個字節的數據交互量；網關內每個連接采用獨立的線程運行，毫秒級別的數據交互，同樣的數據量在同等質量的網絡通訊時，數據刷新速度同總線；相關參數在一個頁面內配置，方便直觀；在調試過程中有詳細的狀態反饋信息，以及完善的數據監控和通訊錯誤處理機制。軟件與手冊下載

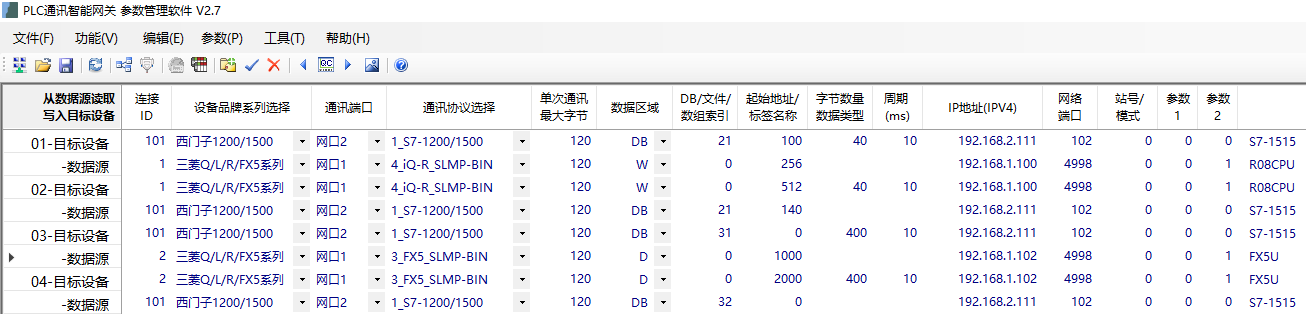

通過智能網關通用的參數設置軟件(下載地址)，設置IGT-DSER的網口參數，以及PLC之間的通訊配置表。下圖的通訊配置表內共有4個任務，主要包含PLC類型、通訊協議、IP地址與網絡端口，以及數據寄存器地址等參數：

任務1： 讀取三菱R系列PLC的W100開始的20個字寄存器(起始地址輸入'W100'自動轉成十進制256)，寫入西門子PLC的DB21.DBW100~DB21.DBW139，共40字節；

任務2： 讀取西門子PLC的DB21.DBW140開始的40字節，寫入三菱R系列PLC的W200開始的20個字寄存器(起始地址輸入'W200'自動轉成十進制512)；

任務3： 讀取三菱FX5系列PLC的D1000開始的200個字寄存器，寫入西門子PLC的DB31.DBW0~DB31.DBW398，共400字節；

任務4： 讀取西門子PLC的DB32.DBW0開始的400字節，寫入三菱FX5系列PLC的D2000開始的200個字寄存器；

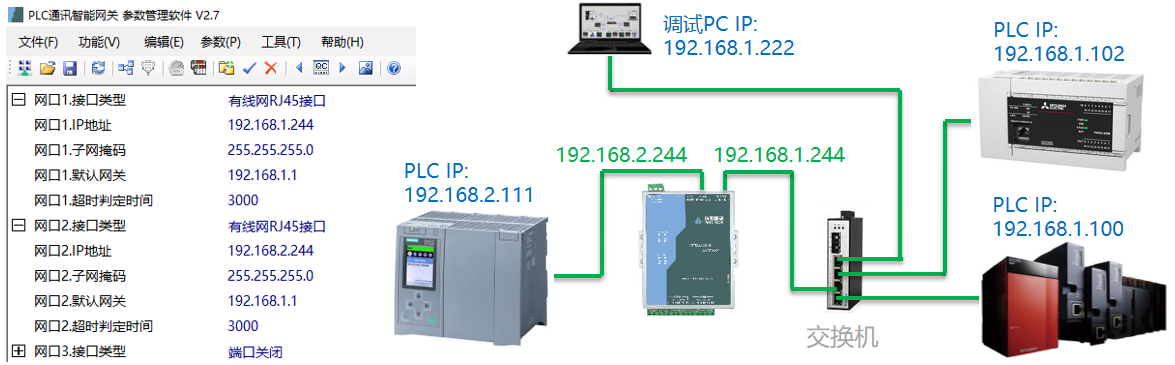

設備的網絡連接及IGT-DSER的網絡參數設置如上圖，配置好的相關參數下載到網關后重啟(參數->參數寫入到網關)、(工具->重啟網關)；再通過網關的參數配置軟件讀取網關參數(參數->從網關讀取參數)后，看軟件上狀態消息區域顯示的狀態消息，根據狀態消息調試；工具->網關數據監控：可查看數據源的數據。

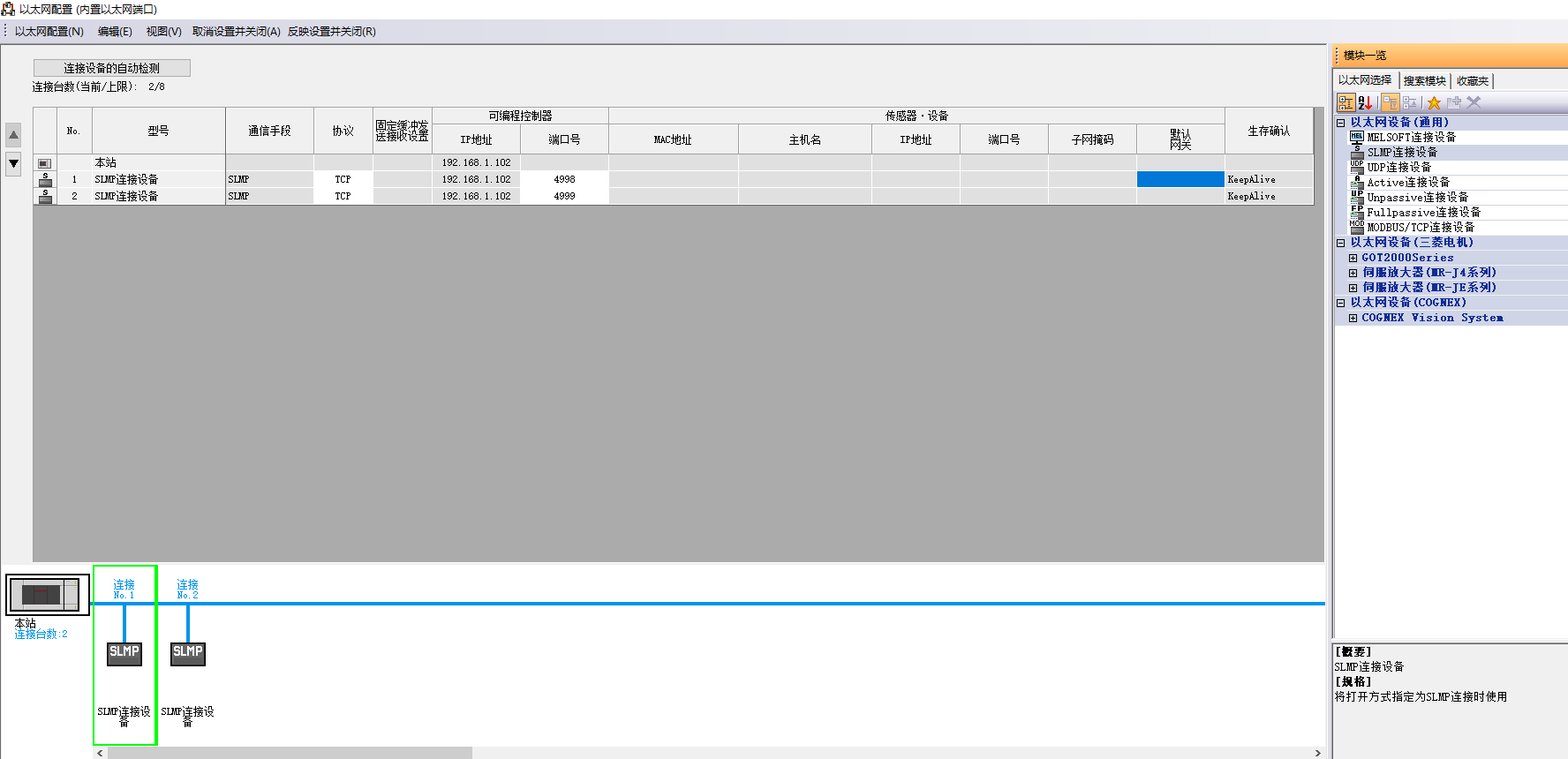

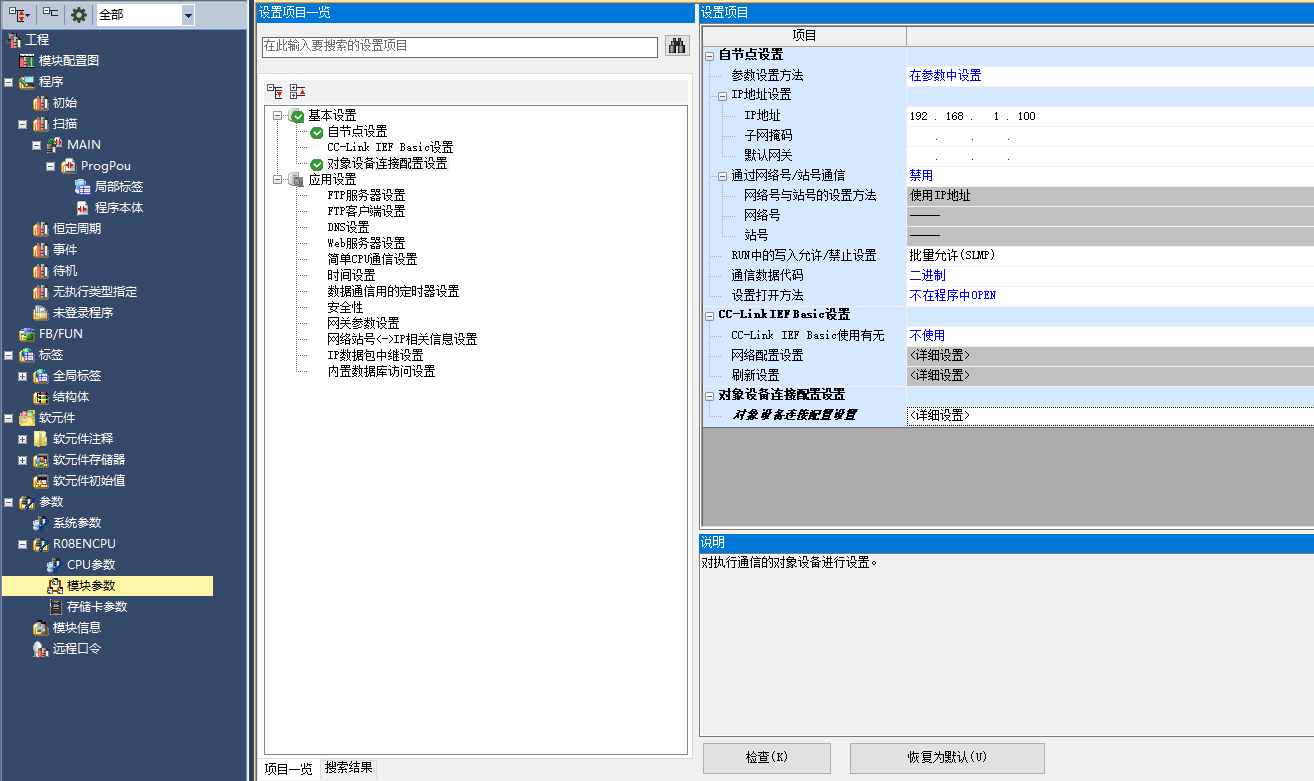

下面兩張圖是三菱R系列CPU的設置：

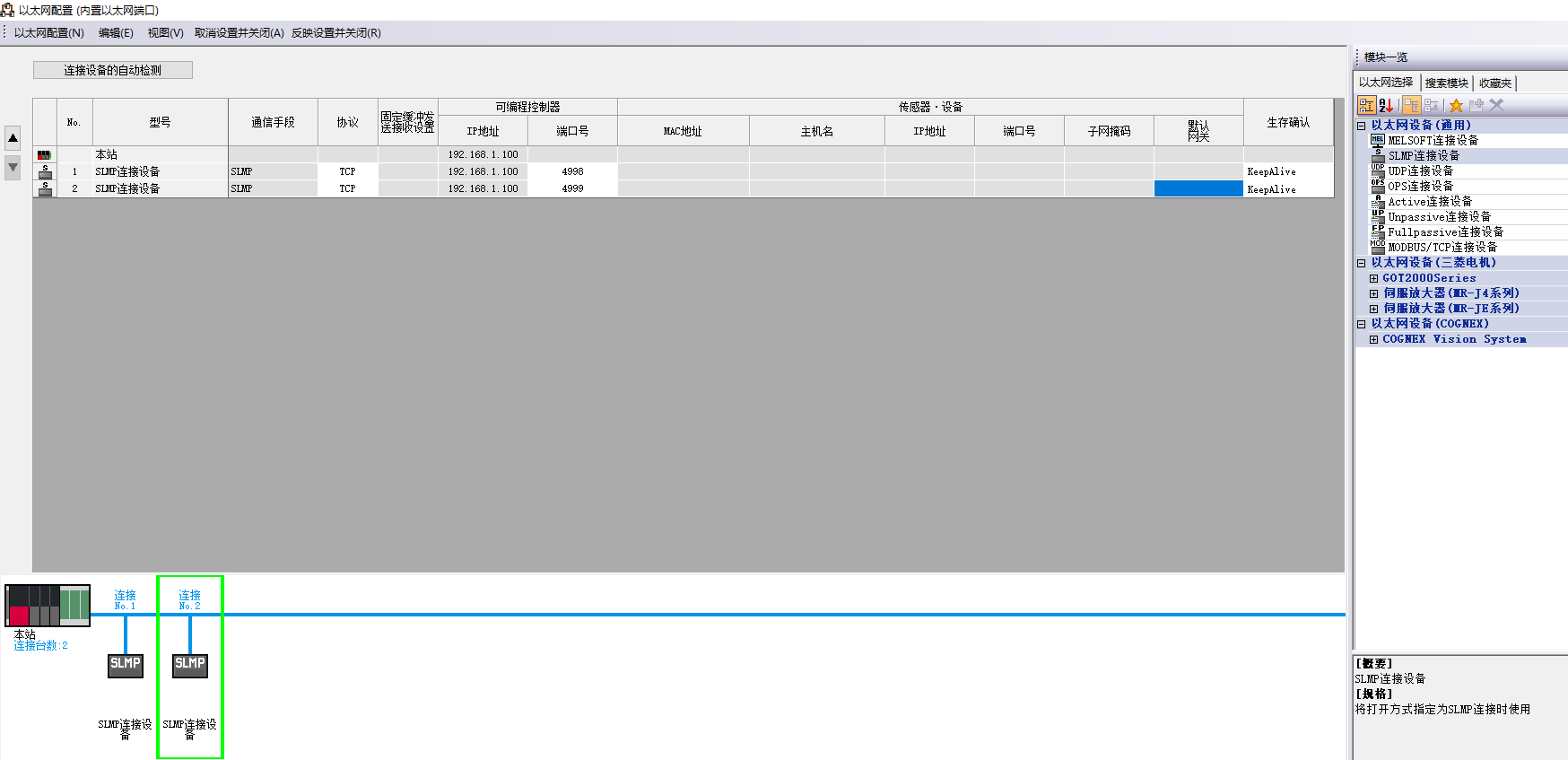

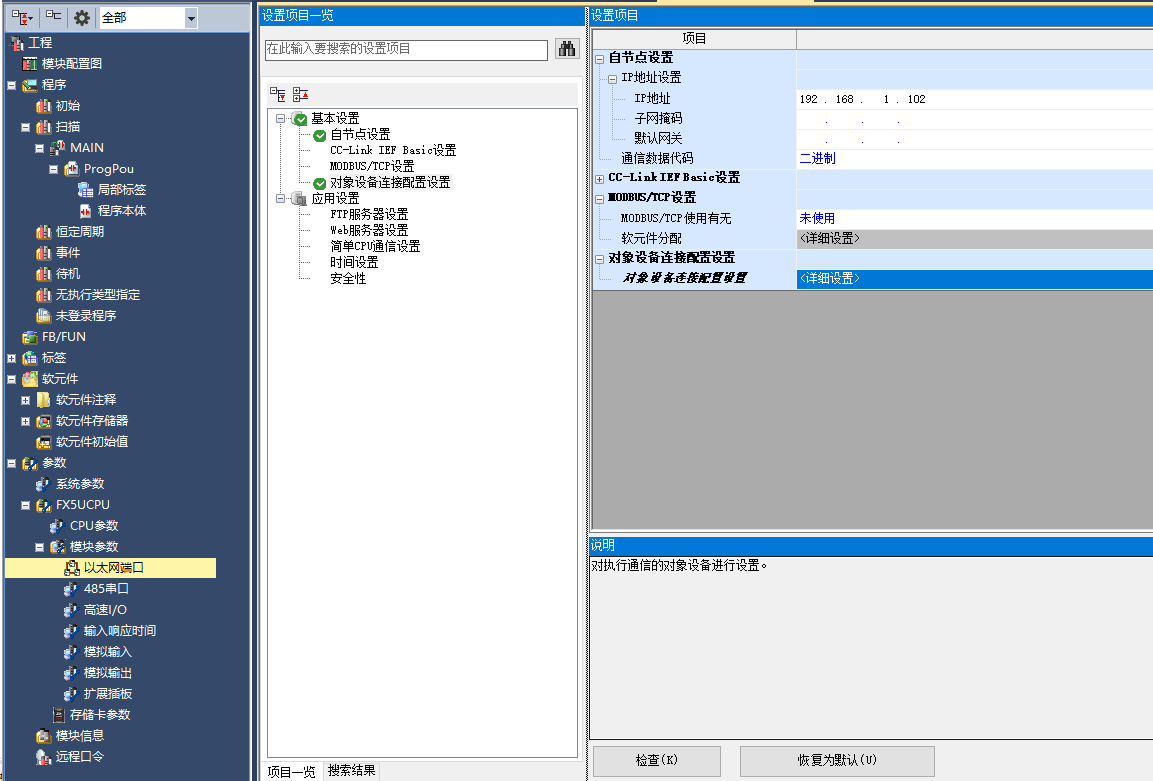

下面兩張圖是三菱FX5系列CPU的設置：

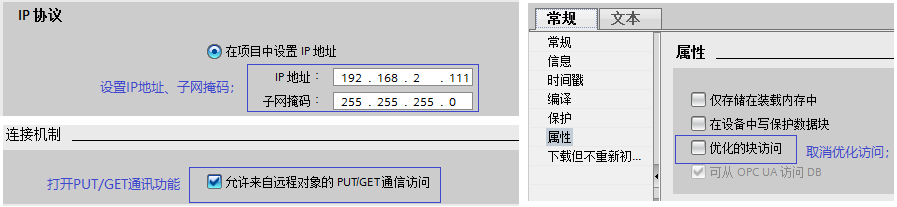

? 西門子PLC的需要開啟GET/PUT伙伴通訊，DB數據塊要取消優化訪問，如下圖：

IGT-DSER通訊常用的PLC型號如下：相關案例

◆ FX: 三菱FX/A系列系列PLC

◆ QLR: 三菱Q/L/R系列PLC(支持標簽方式)

◆ OM: 歐姆龍全系列PLC(支持標簽方式)

◆ S72S:西門子S7-200/Smart系列PLC

◆ S734:西門子S7-300/400系列PLC

◆ S71K:西門子S7-1200/1500系列PLC

◆ INO: 匯川全系列PLC

◆ MBS: 施耐德等Modbus兼容PLC、智能儀表

◆ FNC: 發那科數控/機器人的PMC系統

◆ OPC: OPC UA、OPC DA協議的客戶端

◆ ABM: 羅克韋爾/AB Micro系列PLC

◆ ABC: 羅克韋爾/AB Compact/Control系列

◆ DVP: 臺達、信捷全系列PLC

◆ FTK: 永宏/豐煒全系列PLC

◆ NAIS:松下全系列PLC

◆ KVS: 基恩士全系列PLC

◆ LS: LG/LS全系列PLC

◆ TPC: 豐田工機PC2/PC3系列

◆ GE: GE PAC/PLC系統

◆ BKF: 倍福PLC CX系列控制器
