TPS7H4104 和 TPS7H4102 分別為 7V、每通道 3A、多通道、峰值電流模式、同步降壓轉換器，針對區域敏感型空間環境應用進行了優化。該器件包含四個 （TPS7H4104） 或兩個 （TPS7H4102） 個相同的通道，可用于將電源輸入電壓降至每相高達 3A 的獨立電壓，或交錯用于將輸出電流增加到高達 12A （TPS7H4104） 或 6A （TPS7H4102）。
*附件：tps7h4104-sep.pdf

每個通道都包含具有可編程軟啟動和斜率補償的高側和低側功率 MOSFET。此外，還提供每個通道的電源就緒標志和使能信號。TPS7H4104 還包含一個輸入 （EN_SEQ） 來創建順序上電和反向下電序列。

包括各種電流限制機制，可在故障情況下實現穩健的電流限制。當芯片溫度超過熱限制時，熱關斷功能會禁用器件。

特性

• 總電離劑量 （TID） 表征
  • 抗輻射保證 （RHA） 可用性高達 100krad（Si）
• 表征單粒子效應 （SEE）
  • 單粒子閂鎖 （SEL）、單粒子倦怠 （SEB） 和單粒子柵極破裂 （SEGR） 免疫線性能量轉移 （LET） = 75 MeV-cm2/mg
  • 單粒子功能中斷 （SEFI） 和單粒子瞬態 （SET） 的特性高達 LET = 75MeV-cm2/mg
• 輸入電壓范圍為 3V 至 7V
• 每個通道的最大輸出電流高達 3A，當通道并聯時，輸出電流更高
• VIN = 5V、VOUT = 1.8V、fSW = 500kHz 時 IOUT = 1A 的典型效率為 91.1%（典型值）
• 集成 62mΩ （HS） 和 55mΩ （LS） MOSFET（典型值 VIN = 5V）
• 靈活的開關頻率：
  • 100kHz 至 1MHz，內部振蕩器
  • 外部同步功能
• 在線路、溫度和 TID 范圍內提供 599.48mV ± 1% 的精確電壓基準
• 單調啟動至預偏置輸出
• 每通道 （CHx）
  • 可調斜率補償 （RSCx）
  • 可調軟啟動 （SS_TRx）
  • 用于欠壓和過壓的電源正常輸出監視器 （PWRGDx）
  • 輸入使能 （ENx）
• 使用 EN_SEQ 時，Sequence up 和 reverse sequence down （僅對 TPS7H4104 有效）
• 根據 ASTM E595 進行塑料包裝脫氣測試
• 適用于軍用溫度范圍（–55°C 至 125°C）

參數

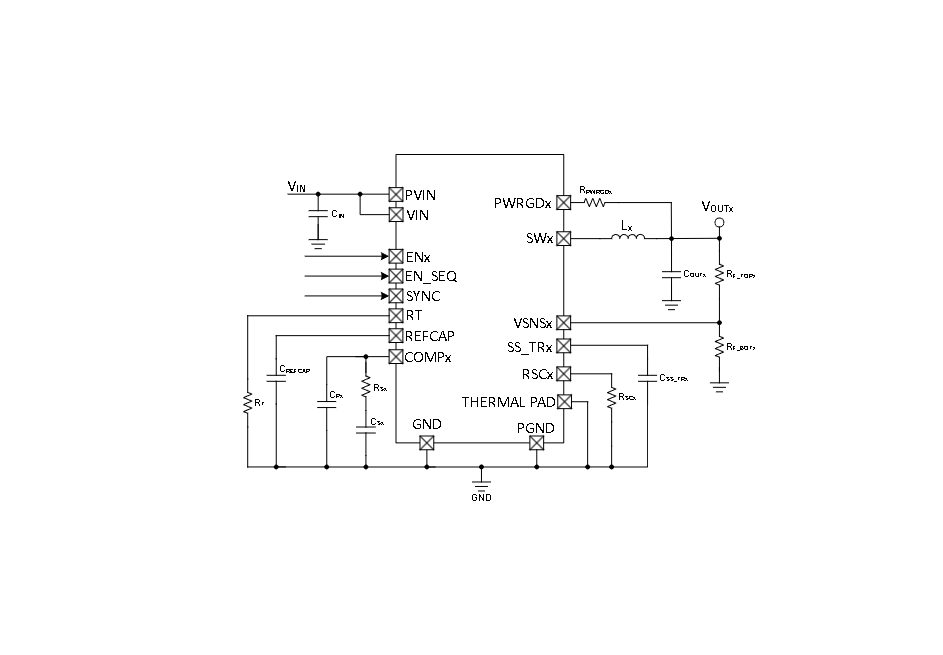

方框圖

1. 產品概述

• ?設備名稱?：TPS7H4104-SEP
• ?類型?：輻射硬化、多通道同步降壓轉換器
• ?特點?：適用于空間衛星點載供應、衛星電氣電源系統（EPS）等輻射環境應用
• ?輸入電壓范圍?：3V至7V
• ?最大輸出電流?：每通道3A，可并聯至12A
• ?效率?：典型91.1%（VIN=5V, VOUT=1.8V, IOUT=1A, fSW=500kHz）

2. 主要特性

• ?輻射硬化?：總劑量電離輻射（TID）高達100krad(Si)，單粒子效應（SEE）免疫至LET=75MeV-cm2/mg
• ?多通道?：四通道設計，每個通道獨立可調，支持并聯使用
• ?可調功能?：每通道具有可調斜坡補償、軟啟動、電源良好（PWRGD）輸出監控
• ?靈活開關頻率?：100kHz至1MHz可調，支持外部同步
• ?精確電壓參考?：599.48mV ±1%
• ?溫度范圍?：-55°C至125°C（軍用溫度范圍）

3. 功能描述

• ?單調啟動?：安全單調啟動至預偏置輸出
• ?序列控制?：使用EN_SEQ引腳實現順序上電和反向序列下電（僅TPS7H4104）
• ?保護機制?：過流保護、過壓保護、欠壓保護、熱關斷
• ?軟啟動與跟蹤?：SS_TRx引腳用于軟啟動時間設置或電壓跟蹤
• ?電源良好監控?：PWRGDx引腳監控輸出電壓，提供電源良好信號

4. 應用與設計

• ?典型應用?：提供詳細的典型應用電路，支持多通道獨立或并聯使用
• ?設計工具?：支持使用WEBENCH? Power Designer進行定制設計
• ?設計步驟?：包括輸出電壓設置、電感選擇、輸出電容選擇、軟啟動電容選擇等
• ?布局指南?：提供PCB布局建議，確保最佳性能和可靠性

5. 電氣特性

• ?高效率?：在寬輸入電壓和負載范圍內保持高效率
• ?低靜態電流?：有助于降低待機功耗
• ?快速瞬態響應?：通過內部補償實現快速、穩定的輸出電壓調節
