概述
LT1796 CAN 收發器具有內置容錯能力，可安全耐受工業和汽車環境。 不需要使用分立的保護器件。 總線接口引腳能夠承受高達 ±60V (相對于地電位) 的電壓故障，而不會損壞器件。 故障有可能在收發器處于運行、停機或斷電狀態時發生。 片內 ESD 保護功能電路可承受高達 ±15kV 的空氣放電和 ±8kV 的接觸模式放電測試，完全符合 IEC-1000-4-2 規格要求。 電源或接地連接的丟失并不會損壞 IC。

電路可在高達 125kbaud 的數據速率下運作。 一個轉換速率控制引腳可控制發送數據脈沖邊沿，從而對不當終接線路上的 EMI 和反射問題加以抑制。 高輸出電流驅動允許使用阻抗低至 72Ω 的廉價 PVC 電纜。 100kΩ 輸入阻抗可使每個數據網絡支持多達 256 個收發器。

LT1796 采用 8 引腳 PDIP 和 SO 封裝。
數據表：*附件：LT1796具過壓故障保護功能的CAN收發器技術手冊.pdf

應用

• 工業控制數據網絡
• 汽車系統
• HVAC 控制

特性

• 提供了至 ±60V 的過壓線路故障保護
• ESD 保護至 IEC-1000-4-2 Level 4
  • ±15kV 空氣間隙測試
  • ±8kV 接觸模式測試
• 可兼容 ISO 11898 標準
• 高輸入阻抗支持多達 256 個節點
• 用于 EMI 輻射控制的受控轉換速率
• 當被關斷或斷電時，輸出呈高阻抗狀態
• 在所有的輸出端上均提供了短路保護
• 熱停機保護
• 引腳與 Philips PCA82C251 相兼容

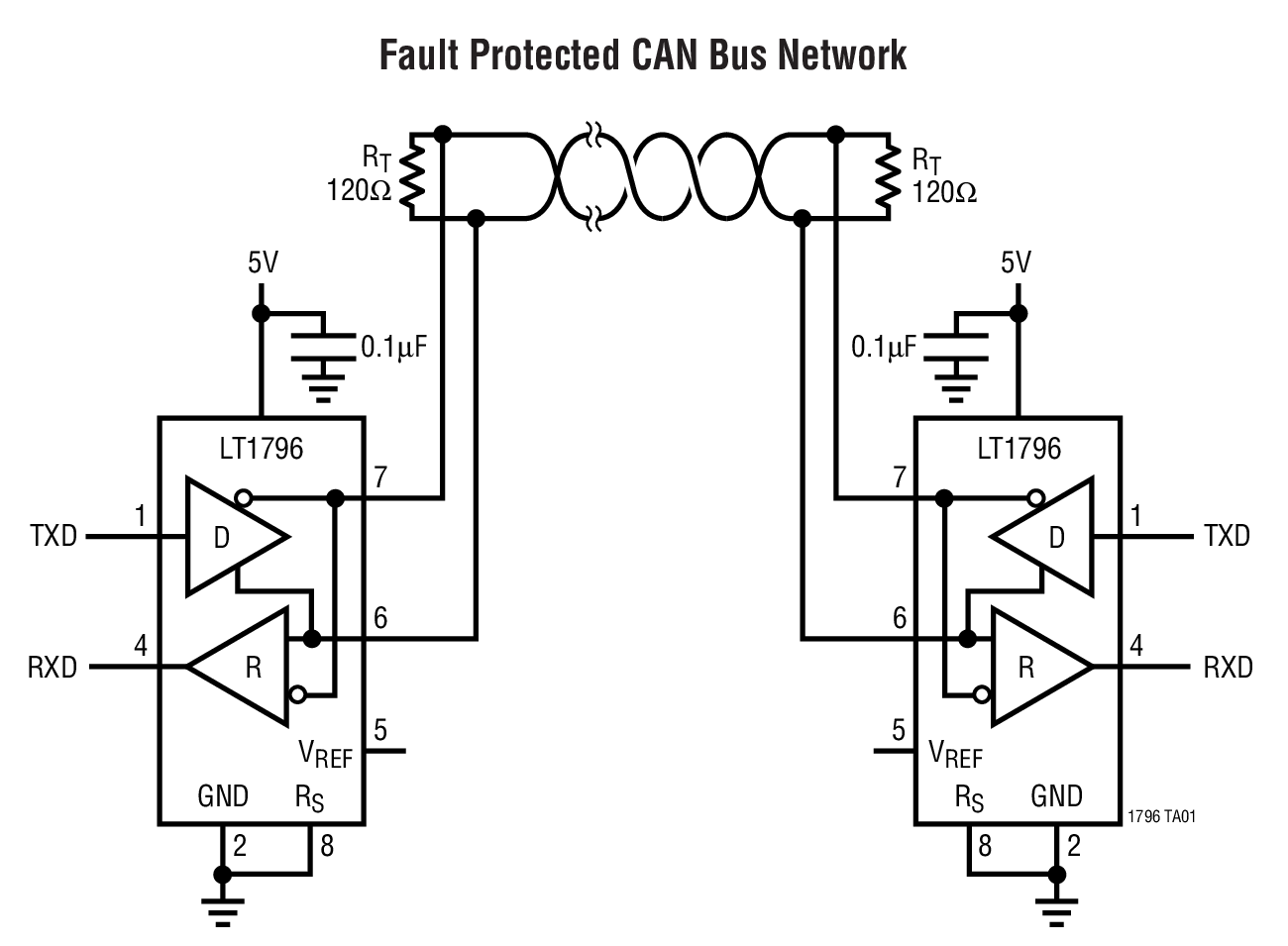

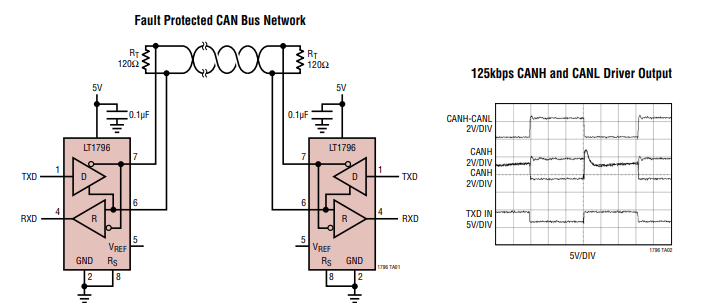

典型應用

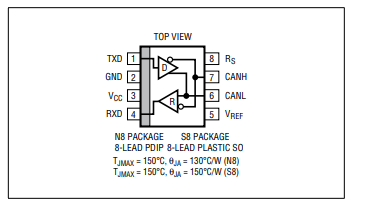

引腳配置描述

引腳功能

• TXD（引腳1）：驅動器輸入 ：邏輯電平閾值由VREF設定。邏輯輸入電平高于VREF時，驅動器輸出關閉，釋放對CANH和CANL線路的控制。邏輯輸入電平低于VREF時，驅動器輸出開啟，將CANH拉高，CANL拉低。TXD輸入引腳懸空時，驅動器輸出關閉。TXD輸入引腳可承受 - 0.3V至44V的電壓而不損壞。
• GND（引腳2）：接地
• VCC（引腳3）：正電源輸入 ：正常工作時電源為4.75V至5.25V。在總線未端接的情況下，可使用高達44V的電源工作。在總線正常端接的情況下使用高電壓供電，會因熱關斷電路啟動而導致過度功耗和激活。VCC應使用盡可能低等效串聯電阻（ESR）的0.1μF電容進行去耦，且電容應盡量靠近電源引腳放置。
• RXD（引腳4）：接收器TTL電平邏輯輸出 ：高電平輸出表示隱性狀態（零電壓差分總線）。顯性狀態強制使接收器輸出為低電平。
• VREF（引腳5）：參考電壓輸出 ：參考電壓設定TXD輸入閾值以及CANH和CANL處的隱性總線共模電壓。對于低電壓工作，VREF約為VCC/2 。當VCC > 7.5V時，VREF維持在3.5V電平。
• CANL（引腳6）：CAN總線低電平數據線 ：CANL引腳是接收器的一個輸入，也是低電平驅動器輸出。在顯性狀態（TXD為低電平）下，驅動器將CANL引腳拉至距GND 1V以內。在隱性狀態（TXD為高電平）下，驅動器輸出保持高阻態。CANL引腳可在顯性、隱性、待機或斷電模式下，承受 - 60V至60V的電壓故障。片上ESD保護符合IEC - 1000 - 4 - 2標準。
• CANH（引腳7）：CAN總線高電平數據線 ：CANH引腳是接收器的一個輸入，也是高電平驅動器輸出。在顯性狀態（TXD為低電平）下，驅動器將CANH引腳拉至距VCC 1V以內。在隱性狀態（TXD為高電平）下，驅動器輸出保持高阻態。CANH引腳可在顯性、隱性、待機或斷電模式下，承受 - 60V至60V的電壓故障。片上ESD保護符合IEC - 1000 - 4 - 2標準。
• RS（引腳8）：斜率控制 ：該引腳是多功能控制引腳。當RS為高電平（VRS > 4V）時，電路進入低功耗待機模式。在待機模式下，驅動器始終處于高阻（隱性）狀態。接收器以低功耗（慢速）監控模式運行。接收到的數據可能會導致系統“喚醒”至全功能狀態。當RS通過小于3kΩ的電阻接地時，實現全速正常運行。RS的輸出電流在低態時限制為500μA。通過連接大于3kΩ的電阻或使用電流源來控制RS的輸出，可實現對CANH和CANL數據輸出轉換速率的控制。

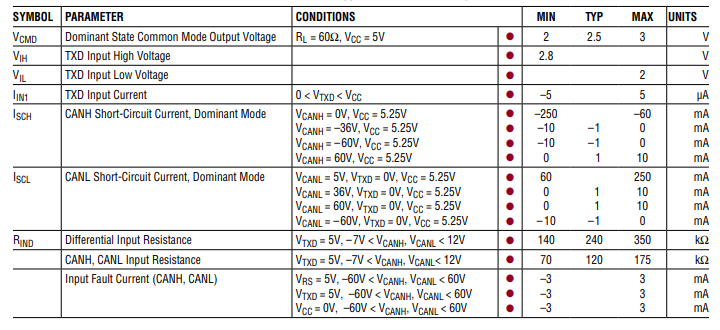

電特性

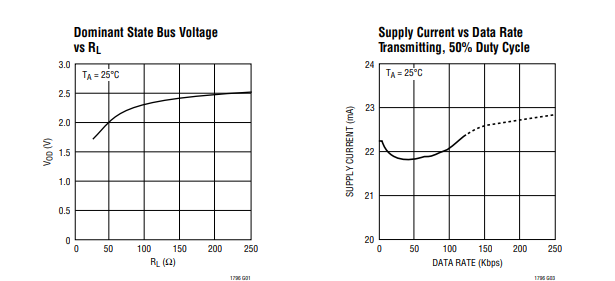

典型性能特征
