      MAX3054/MAX3055/MAX3056 ±80V故障保護/容錯CAN收發器，適合于汽車應用技術手冊

      要長高 ? 2025-05-27 11:32 ? 次閱讀

      概述
      MAX3054/MAX3055/MAX3056是協議控制器和控制器區域網(CAN)總線物理線路之間的連接接口。這些器件能夠提供差分發送能力，并且在發生某些故障時可換接到單線模式。在故障狀態期間，MAX3054/MAX3055/MAX3056保證完全喚醒能力。

      寬廣的±80V CANH和CANL總線故障保護電壓范圍非常適合于42V汽車應用。限流和熱保護電路保護發送器輸出級，以防過流而發生破壞。CANH和CANL總線還針對汽車環境中可能發生的電瞬變進行了保護。

      收發器提供三種能夠通過引腳/STB和EN進入和退出的低功率模式。INH輸出可被用于外部電壓調節器的釋放。

      MAX3054/MAX3055/MAX3056專為某個特定的數據速率而進行了優化設計。MAX3054在250kbps的高數據速率下工作十分理想。MAX3055適用于125kbps的數據速率，而MAX3056為40kbps應用設備而設計。對于40kbps和125kbps，內置的斜率控制特性容許使用無屏蔽電纜，同時，接收器輸入濾波器提供高抗噪聲性能。
      數據表：*附件：MAX3054 MAX3055 MAX3056 ±80V故障保護 容錯CAN收發器，適合于汽車應用技術手冊.pdf

      特性

      • 與TJA1054引腳和功能兼容
      • 適用于42V電池系統的±80V故障保護
      • 低RFI/極好的EMC性能
      • 故障模式期間完全喚醒能力
      • 總線失效管理
      • 支持地偏移電壓高達1.5V的單線發送模式
      • 熱保護
      • 未加電時不干擾總線
      • 通過總線喚醒的低電流休眠和待命模式
      • 高達250kbps數據速率(MAX3054)

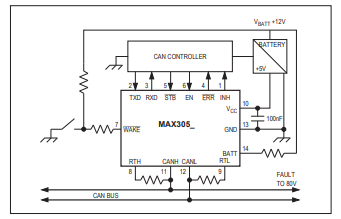

      典型操作電路

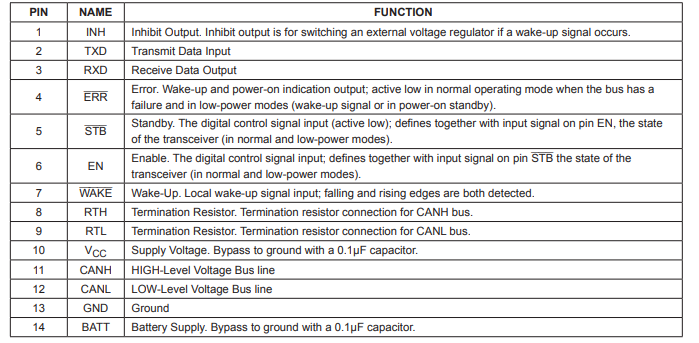

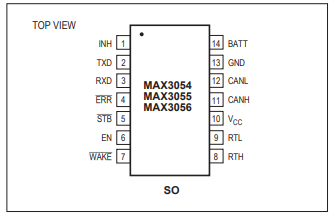

      引腳配置描述

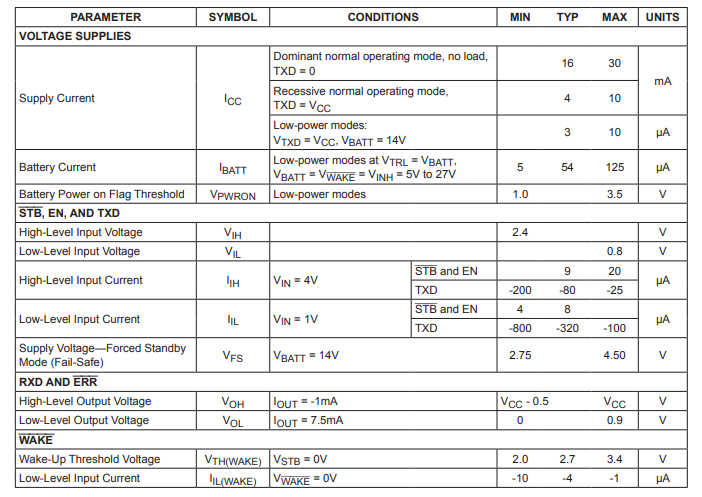

      DC電氣特性

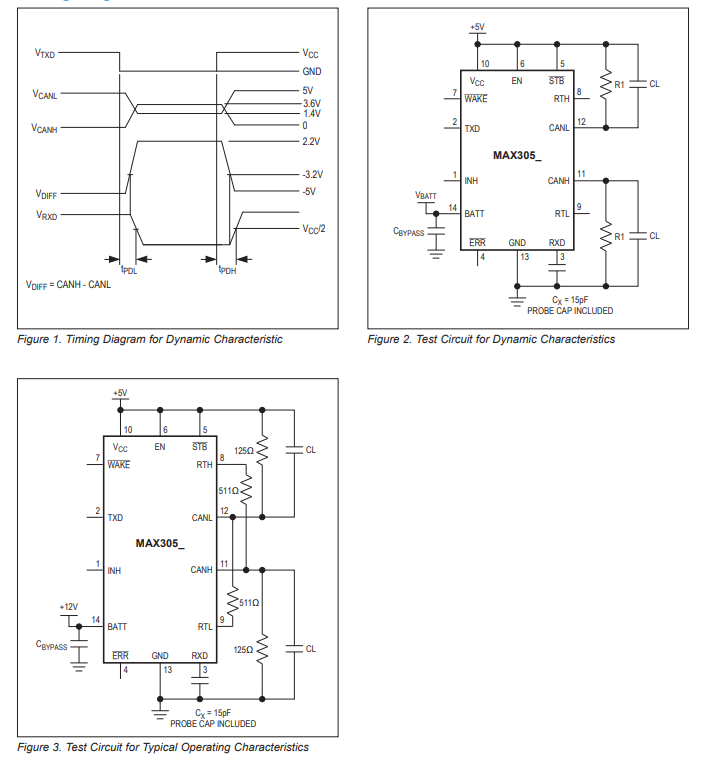

      時序圖/測試電路

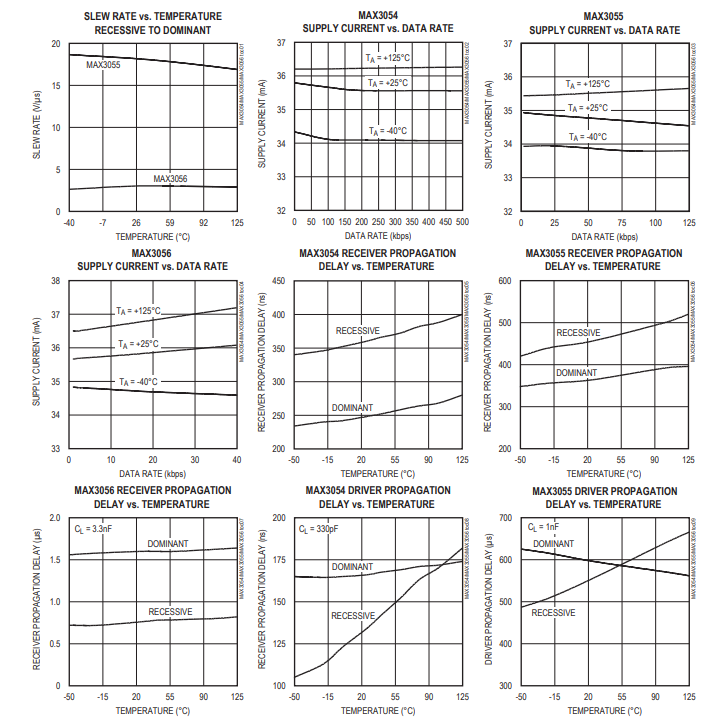

      典型操作特性
