隨著電力電子、新能源等領域的快速發展，復雜系統仿真需求日益增長。EasyGo 半實物仿真事業部深耕行業需求，推出基于CPU+FPGA異構架構的一體化工業級實時仿真器——EGBox，以模塊化、易開發 、全功能為核心，可為復雜工業系統的實時仿真需求提供高可靠性解決方案，助力工程師高效完成從算法設計到硬件驗證的全流程。

一、EGBox

EGBox是 EGBox 系列實時仿真器的旗艦型產品。設備采用高性能XILINX-K7系列FPGA以及多核實時處理器，配備大量高速同步IO接口，滿足工業級系統快速原型控制與硬件在環仿真需求，廣泛應用于工業控制、電力電子、電機驅動等領域。

二、核心特點

1、CPU+FPGA架構，模塊化設計

EGBox實時仿真器采用CPU+FPGA異構架構，模型程序可以部署到CPU中或FPGA中進行高速實時運行，CPU和FPGA之間通過PCIe總線進行高速通信。CPU模型最小仿真步長可達50us，F(xiàn)PGA模型最小仿真步長100ns。

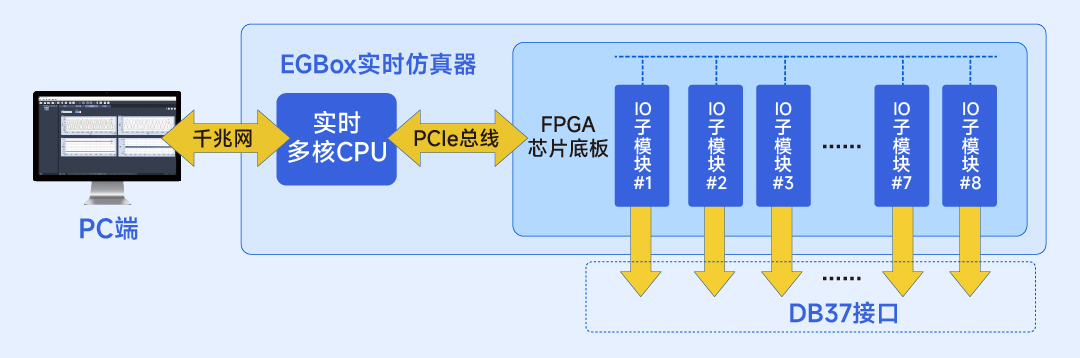

其與上位機之間采用千兆網的 TCP/IP 通訊交互，架構如下：

設備配備高分辨率 AD/DA 物理通道，納秒級同步精度， 滿足復雜工況模擬需求，模塊化的IO插槽，靈活實現了IO物理數量上配置。

▍IO模塊采用模塊化設計，便于根據不同需求進行配置。

▍FPGA底板采用8插槽結構，可靈活選配多種高速IO模塊，由FPGA直接驅動硬件IO，實現信號交互。

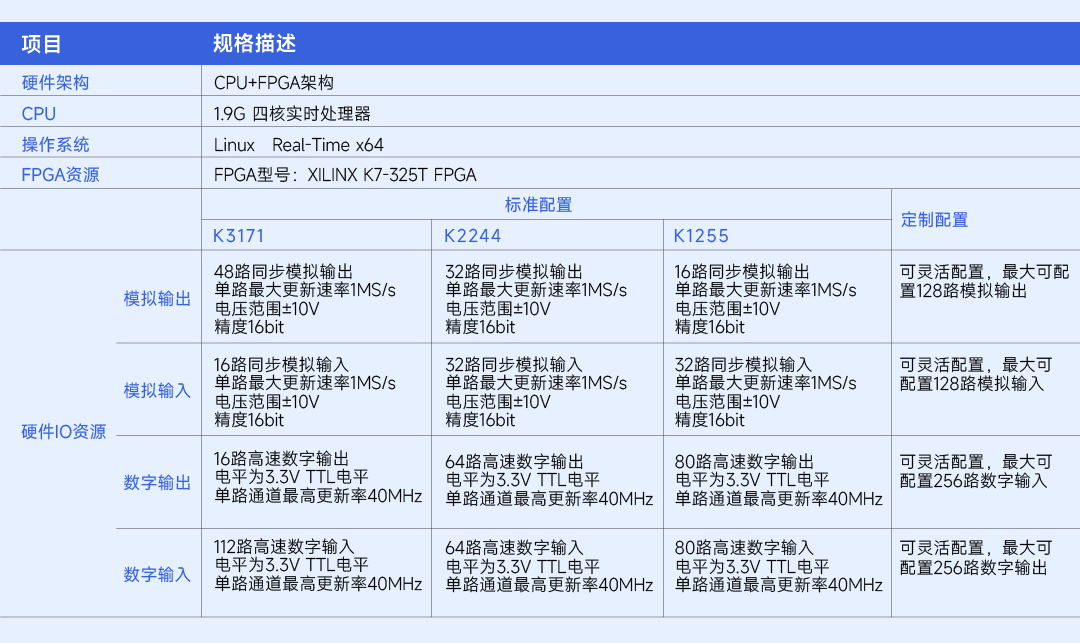

為更好的滿足用戶不用需求，EGBox 實時仿真器提供標準版本以及定制版本的靈活組合。

2、全功能覆蓋，多場景適配

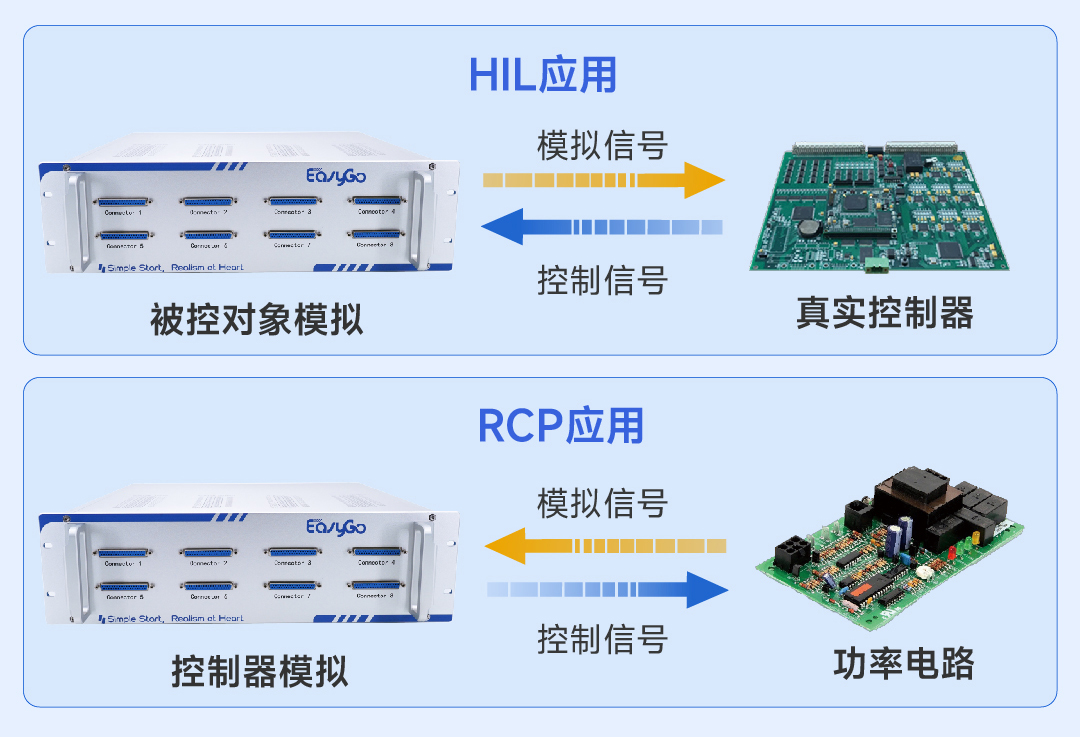

EGBox單臺設備即可實現硬件在環測試（HIL）與快速控制原型開發（RCP）兩大核心功能。通過靈活配置不同類型和數量的IO模塊，形成不同硬件指標及性能，既可做RCP，又可做HIL。

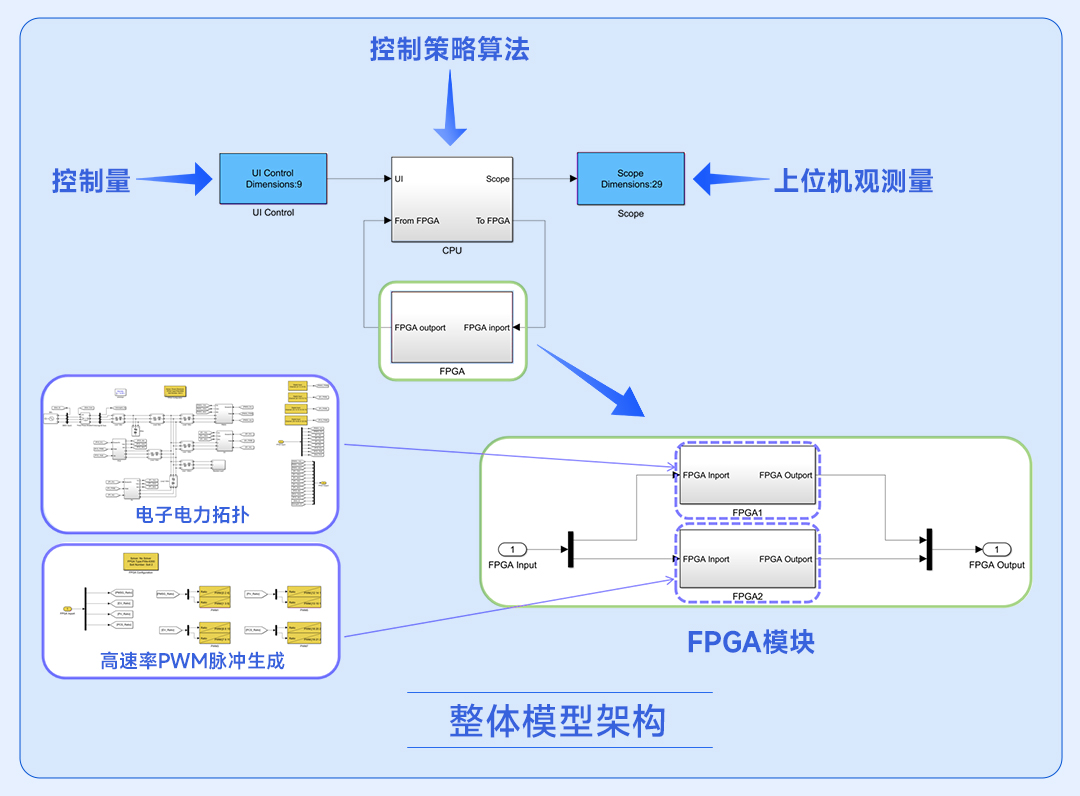

整體模型架構如下：

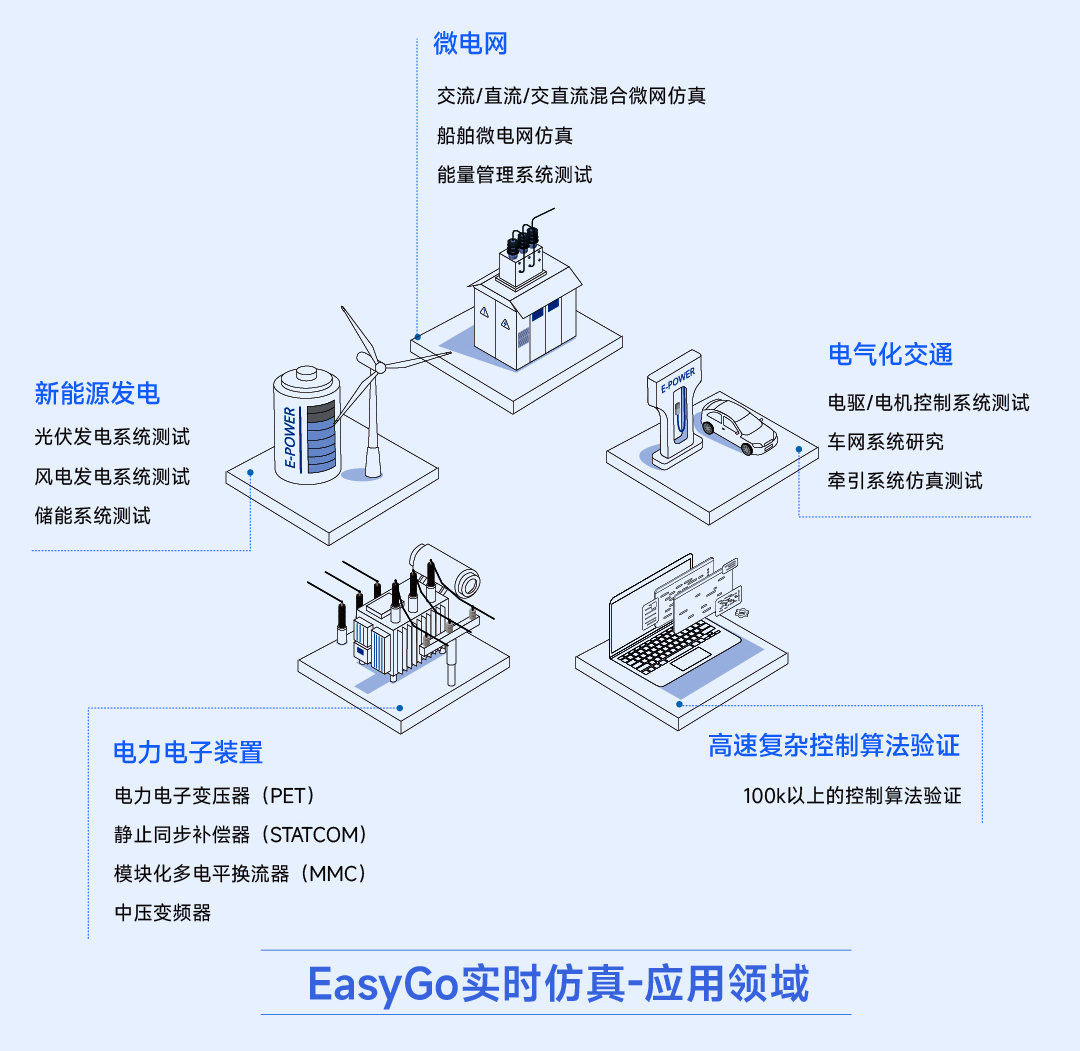

設備配置的靈活性使得設備能夠適應各種工業級復雜實驗需求，適用于微電網、電氣化交通、電力電子裝置、新能源發電系統以及高速?gòu)?fù)雜控制算法驗證等領域的開發與驗證。

3、圖形化編程建模，開發簡單

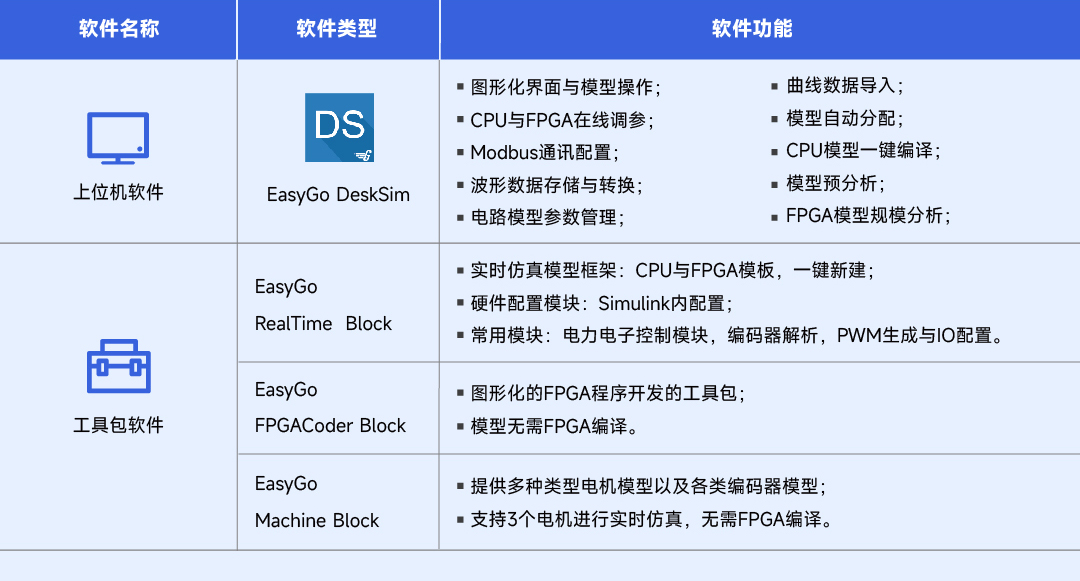

EGBox 擁有強大軟件支持，支持Matlab/Simulink、LabVIEW等仿真軟件工具，通過自研DeskSim圖形化FPGA編程軟件平臺實現了軟硬協同集成，無需編譯即可運行，極大地簡化了FPGA開發流程，大幅降低實時仿真門檻。
