在無線充電技術快速迭代的今天，英集芯推出的IP6832芯片如同一把打開高效能無線充電設計的萬能鑰匙。這顆支持WPC Qi標準的接收端SoC芯片，憑借其高度集成化的設計思路，正在重塑工程師對無線充電模塊的開發邏輯。

電能轉換的「高速公路」設計

當電磁場能量從發射端跨越空間傳遞到接收線圈時，IP6832內部集成的全橋同步整流電路猶如智能交通樞紐，將交變電流的「雙向車流」高效轉換為直流電的「單向快速路」。這項技術突破使得AC-DC轉換效率提升到新高度，配合內部LDO穩壓器的精準調控，最終輸出的直流電壓波動范圍可控制在±1%以內，相當于給后級電路安裝了精密穩壓器。值得注意的是，這種整流架構采用軟開關技術，能將傳統方案中約15%的開關損耗降低到5%以下，如同在電能轉換的高速公路上設置了智能紅綠燈系統。

藏在芯片里的「微型計算機」

這顆芯片最令人驚嘆的設計，莫過于將32位MCU與10KB MTP存儲器集成在4mm見方的空間里。這相當于在芝麻粒大小的區域建造了完整的計算中樞，不僅支持在線固件升級，還能通過多通道12位ADC實時監控溫度、電壓等關鍵參數。這種設計使得傳統方案中需要外掛的電壓比較器、溫度傳感器等外圍器件減少60%以上，如同將整個控制室壓縮進芯片內部。開發者甚至可以利用內置PWM控制器直接驅動LED指示燈，實現充電狀態的多級可視化反饋。

空間魔術師的封裝哲學

QFN24封裝帶來的不僅是4×4mm的極致尺寸，其底部裸露的散熱焊盤設計如同微型散熱器的導熱翅片。這種結構使芯片在滿載10W輸出時，表面溫度仍能控制在65℃以下，相當于在智能手機后蓋貼了層隱形的石墨烯導熱膜。配合0.4mm間距的引腳排布，工程師可以像拼裝樂高積木般輕松完成電路布局，即便是智能手表這類空間受限的設備，也能優雅地融入無線充電功能。

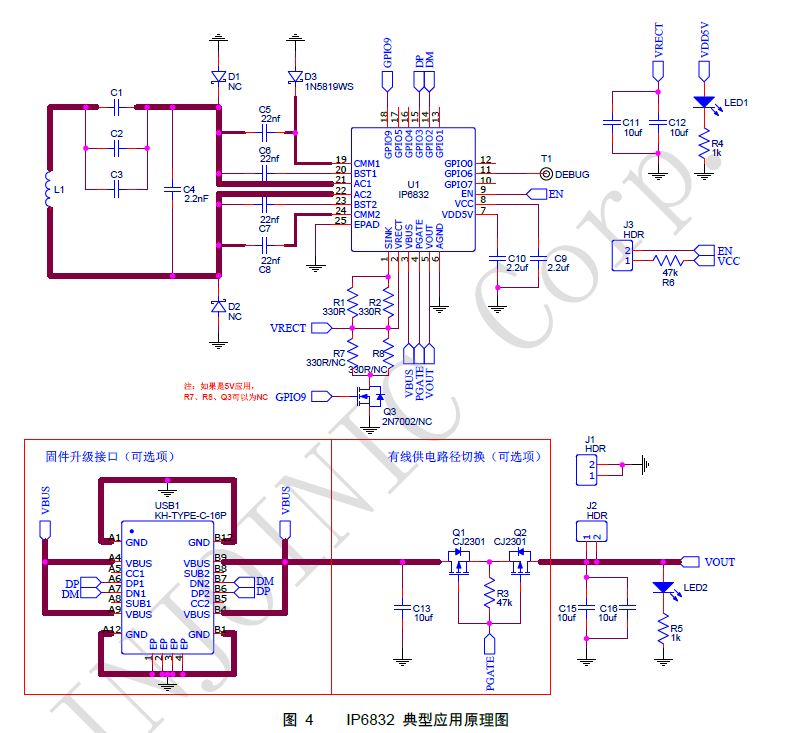

原理圖設計的黃金法則

在參考設計文檔中，外圍元器件的精簡程度令人印象深刻。整流濾波電路僅需4顆陶瓷電容和2個功率電感即可構建完整能量通道，這得益于芯片內部集成的過壓/欠壓保護、異物檢測(FOD)等智能防護單元。特別值得注意的是TYPE-C接口的QC協議支持設計，通過配置特定阻值的下拉電阻，即可激活9V/12V快充模式，這種「密碼開關」式的設計大幅降低了協議適配的復雜度。對于天線匹配網絡，文檔建議采用π型濾波結構，這種設計如同給無線信號通道加裝了定向濾波器，能將接收效率提升至72%以上。

在智能穿戴設備趨向無孔化設計的今天，IP6832展現的不僅是單一芯片的技術突破，更是整個無線供電系統設計范式的革新。其原理圖文檔中蘊含的工程智慧，正指引著新一代消費電子產品向更簡潔、更智能的方向進化。當工程師翻開這份設計指南時，實際上是在解讀一本關于如何將電磁魔法轉化為實用能源的現代科技密碼本。
