“之前的文章嵌入式基礎構架 from andrew@labs介紹了大型嵌入式項目的構架，本文將深入介紹 MCU 到 FPGA 的內存映射方案。”

首先回顧，我為未來多數大型嵌入式項目規劃的架構是：使用較大規模（AMD Xilinx Kintex-7 或 Artix/Kintex UltraScale+）FPGA 處理高速數據層，搭配 STM32H735 作為控制層，兩者通過內存映射接口連接。

為何選擇雙芯片方案？

這讓人聯想到 Xilinx Zynq/Versal 等 SoC FPGA 平臺，但存在幾個關鍵差異使其更符合我的需求和偏好：

? 在裸機無操作系統或精簡 RTOS 環境下，使用 MCU 級的 Cortex-M 內核比應用處理器更易編程

? 大容量片上 SRAM（564kB）和Flash（1MB）免除了耗時的 DDR SDRAM 布局需求（典型固件 RAM/Flash 使用量均<200kB）

? 分離式引腳布局（兩個小型 BGA 而非單個大型 BGA）在較少 PCB 層數下更易扇出，布局時可靈活安排 FPGA 與 MCU 間距

? 分布式架構強化安全邊界：FPGA 可拒絕未經驗證的 MCU 比特流，FPGA 也無法訪問 MCU 內存及外設

? 可靈活搭配不同 MCU 與 FPGA 組合，優化功能、IO、BOM 成本等參數

? STM32 內置硬件 AES 和隨機數發生器 IP 核，而 Zynq（令人驚訝地）缺失這些功能

內存接口

經過幾次四線 SPI 方案的失敗嘗試，我最終確定使用靈活存儲控制器（FMC）作為 STM32 的 AXI 總線與 FPGA 內部互連之間的主控端橋接方案。該模塊高度可配置，可支持傳統（如PC133）SDRAM、異步/同步SRAM/PSRAM、并行NOR/NAND閃存等接口。

最關鍵的是，與 STM32H735 的 OCTOSPI 外設不同，FMC 模塊自身不包含硬件緩存或預取機制：僅依賴 Cortex-M7 提供的常規 L1 指令/數據緩存。甚至無需調整這些緩存，因為 FMC 的首個存儲區默認映射在地址 0xc000_0000，且 MPU（內存保護單元）已將其預配置為強序、無緩存、設備內存類型，完全無需手動修改MPU寄存器來禁用該地址范圍的緩存。

對于 FPGA 橋接而言，最適用的 FMC 操作模式是同步 PSRAM 模式。該模式提供連續時鐘（在內存訪問突發間隙仍保持運行，FPGA 可據此驅動內部邏輯、鎖相環等），并支持硬件等待信號，允許FPGA在流水線延遲或低速外設導致響應時間超過FMC寄存器預設等待周期時主動暫停總線。

連接26個 LVCMOS33 電平引腳（包括時鐘、16位復用地址/數據總線、控制信號、字節寫使能、1個片選和3個高位地址線）約占用7系列HR或 UltraScale+ HD I/O Bank 的半數資源。此配置為 FPGA 提供1 MB地址空間（2^(16+3) = 512K個16位字尋址能力），若需更復雜設計擴展地址空間，還可額外引出更多地址線。

硬件設計

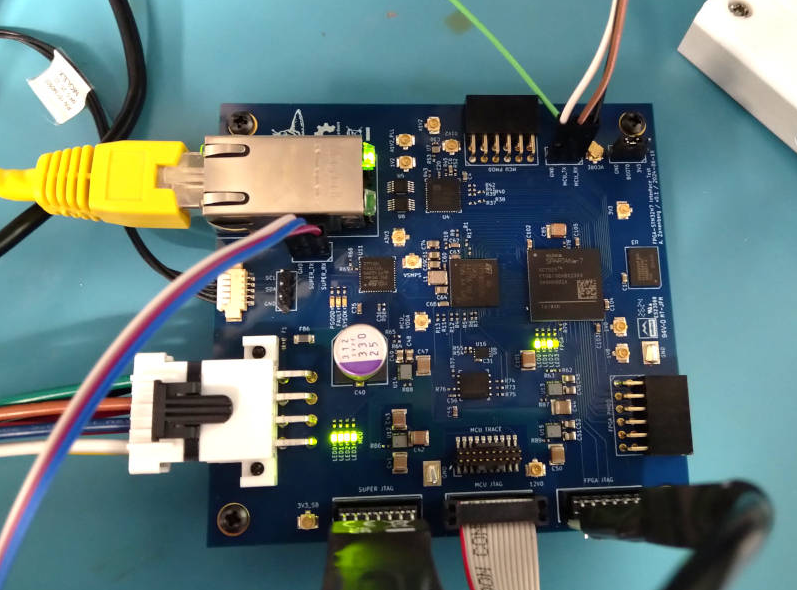

由于手頭沒有現成整合 MCU、FPGA 及互連走線的開發板，我快速在 KiCAD 中設計了一款測試板。該板采用六層生益 S1000-2M 基材（成本優化的 FR-4 材料），因無高速信號需求且追求低成本。

此板設計用于搭配第二代 48V 至 12V 中間總線轉換器（IBC），并承擔其啟動驗證功能，因此集成了 PicoBlade 控制接口和 Mini-Fit Jr 12V 輸入連接器。盡管已收到新版 IBC 板，但因時間不足尚未貼片，目前暫時使用庫存的第一代改進版IBC原型供電。

板載器件包括：

? QFN-48 封裝的 STM32L431 作為電源管理與時序控制器（便于在復雜設計前驗證功能并開發固件）

? 201-BGA 封裝的 STM32H735 作為主處理器

? FTGB196 封裝的 Xilinx XC7S25 Spartan-7 FPGA 作為橋接端。雖可用更低規格FPGA（如庫存的XC7S6或15），但為將其打造為通用 FPGA+MCU 開發平臺，并滿足啟動階段邏輯分析儀核所需的邏輯資源與 RAM，最終選擇XC7S25。

FPGA與MCU通過多接口互連：

前述FMC接口

OCTOSPI通道

10/100 RMII接口

當前固件未啟用 OCTOSPI 與 RMII，原因包括前文討論的緩存問題及FMC遠超RMII的傳輸速率（后續詳述）。

MCU 的第二 OCTOSPI 通道連接至未使用的四線 SPI Flash，計劃未來探索其應用。OCTOSPI 本為外置 Flash 設計，先前遇到的異常均源于將其強行適配非目標場景。

FPGA擴展接口：

? RGMII連接KSZ9031RNX千兆以太網PHY

? PMOD接口用于GPIO擴展

? 4個LED狀態指示燈

MCU獨立擴展：

? 專用PMOD接口

? 4個LED指示燈

? 3.3V UART調試串口通過排針引出

集成平臺

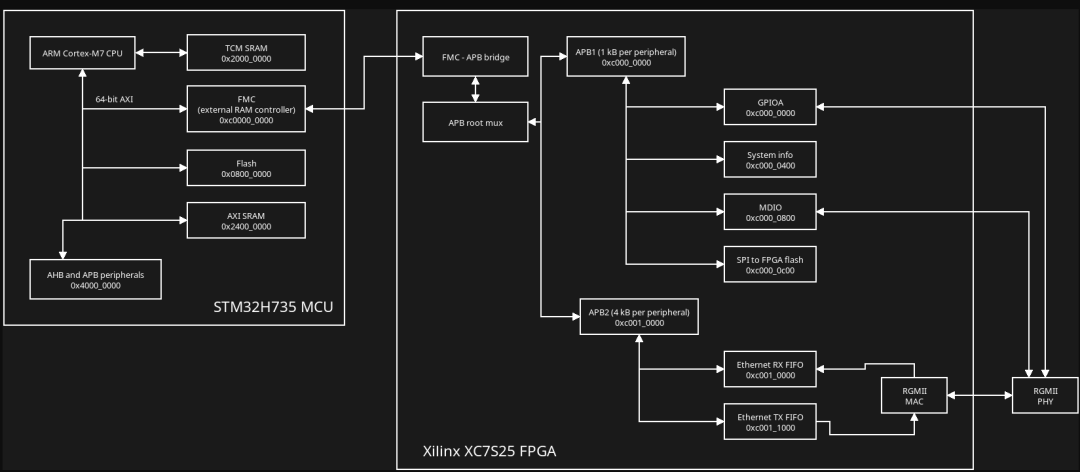

STM32H735是一款高度復雜的芯片（數據手冊篇幅達3357頁），因此本文僅圖示討論相關的功能模塊。

從 MCU 視角看，FPGA 映射為一個 64 MB 的 APB SFR 地址空間（本板僅實現 1 MB 物理連接），起始地址為 0xc000_0000。在鏈接腳本中，我將該區域命名為 FMC_APB1 和 FMC_APB2，以避免與 MCU 片上 APB1/APB2 總線（位于 0x4000_0000 外設地址段）產生混淆。

當前未支持64位訪問，因 FPGA 端總線為32位且尚未實現將64位突發傳輸拆分為兩次32位事務的邏輯。32位讀/寫訪問已完全支持（含等待狀態傳播）；16位與8位訪問基本實現，但由于多數外設原生支持32位寄存器，目前對此類窄位寬訪問的全面測試優先級較低。

FPGA設計（基于SystemVerilog實現）包含以下模塊：

? 三速 10/100/1000 RGMII MAC，搭配內存映射式 RX FIFO 與 TX FIFO

? MDIO 控制器

? 32位 GPIO 端口，連接至 PHY 復位引腳、雜項控制/狀態信號、FPGA內部信號及PMOD引腳

? 若干輔助模塊，用于查詢FPGA器件ID、溫度監控及其他系統健康傳感器

FPGA端AMBA互連實現 我長期回避在FPGA設計中使用 AMBA 互連，主要因 Xilinx 強制將 AXI（龐大且笨重）作為通用方案，且每個控制信號均需獨立端口（何必如此？）。不過自 Vivado 對 SystemVerilog 接口提供良好支持后（約2017年時雖支持接口但無法處理接口數組），這一情況有所改觀。

最終決定采用32位APB協議作為內部控制平面互連標準而非全盤AXI化。其優勢包括： 輕量化設計，顯著節省資源； 寄存器配置場景下速率完全夠用；必要時該協議亦可承載可觀數據吞吐。

設計頂層架構主要由IO聲明與APB互連網絡構成。

FMC 橋接器

FMC橋接器是 STM32 FMC 總線與 AMBA APB 協議的雙向轉換模塊（完整實現細節可查閱源碼）。

該橋接器包含內部PLL（當前僅支持7系列 FPGA，UltraScale+ 支持即將加入），通過鎖定自由運行的FMC時鐘生成兩個同頻輸出時鐘。輸出時鐘相位可根據具體 FPGA 的 IO 時序要求、板級走線延遲等因素調整，以優化建立/保持時間裕量。

? 捕獲時鐘：用于采樣輸入FMC控制/寫數據信號，并向FPGA內部負載輸出APB PCLK時鐘

? 發射時鐘：用于向MCU回傳讀數據

在較高時鐘頻率下，可能需要將發射時鐘相位相對于捕獲時鐘后移，以提升系統同步總線的時序裕量（此處向ST工程師喊話：下一代 FMC 能否加入 DQS 等源同步讀時鐘機制？）

該橋接器將 FMC 事務直接轉換為 APB 讀寫操作，并根據 FMC 字節寫使能信號設置 APB PSTRB 信號。APB 延遲通過 NWAIT 信號反饋至 FMC 總線，因此外設可任意延長響應時間（但會導致STM32的AXI總線阻塞，需注意風險）。

當前 PSLVERR 信號尚未啟用，未來計劃將其映射為鎖存中斷信號，觸發 MCU 端 "segfault" ISR 進行錯誤處理。

APB#(.DATA_WIDTH(32), .ADDR_WIDTH(20), .USER_WIDTH(0)) fmc_apb();FMC_APBBridge#(  .CLOCK_PERIOD(7.27),  //137.5 MHz  .VCO_MULT(8),     //1.1 GHz VCO  .CAPTURE_CLOCK_PHASE(-30),  .LAUNCH_CLOCK_PHASE(-30)) fmcbridge(  .apb(fmc_apb),  .clk_mgmt(clk_125mhz),  .fmc_clk(fmc_clk),  .fmc_nwait(fmc_nwait),  .fmc_noe(fmc_noe),  .fmc_ad(fmc_ad),  .fmc_nwe(fmc_nwe),  .fmc_nbl(fmc_nbl),  .fmc_nl_nadv(fmc_nl_nadv),  .fmc_a_hi(fmc_a_hi),  .fmc_cs_n(fmc_ne1));

APB橋接器設計

我的APB橋接模塊通過單個APB請求者端口，將其橋接至任意數量的完成者節點，每個節點映射至連續且等長的地址空間區域（通過SystemVerilog接口數組配置）。該架構摒棄了繁瑣的GUI地址空間編輯器與自動代碼生成，僅通過參數化模塊實現。

在復雜系統中，外設通常混合存在兩類需求：

? 精簡型：僅需少量控制位的小型寄存器映射

? 復雜型：包含內存映射緩沖區的較大規模設計

本架構采用橋接樹結構應對此需求。測試系統的根橋接器劃分兩個64 kB總線段：

通用外設段：二次劃分為1 kB子段

以太網FIFO段：二次劃分為4 kB子段

橋接器采用純組合邏輯設計，以最大化時序-延遲權衡的靈活性。實際應用中，開發者可根據目標 PCLK 頻率需求，在關鍵路徑插入寄存器切片以滿足時序收斂要求。

//Two 16-bit bus segments at 0xc000_0000 (APB1) and c001_0000 (APB2)APB#(.DATA_WIDTH(32), .ADDR_WIDTH(16), .USER_WIDTH(0)) rootAPB[1:0]();//Root bridgeAPBBridge#(.BASE_ADDR(32'h0000_0000),//MSBs are not sent over FMC.BLOCK_SIZE(32'h1_0000),.NUM_PORTS(2)) root_bridge (.upstream(fmc_apb_pipe),.downstream(rootAPB));//Pipeline stages at top side of each root in case we need to improve timingAPB#(.DATA_WIDTH(32), .ADDR_WIDTH(16), .USER_WIDTH(0)) apb1_root();APBRegisterSlice#(.DOWN_REG(0), .UP_REG(0)) regslice_apb1_root(.upstream(rootAPB[0]),.downstream(apb1_root));APB#(.DATA_WIDTH(32), .ADDR_WIDTH(16), .USER_WIDTH(0)) apb2_root();APBRegisterSlice#(.DOWN_REG(0), .UP_REG(0)) regslice_apb2_root(.upstream(rootAPB[1]),.downstream(apb2_root));

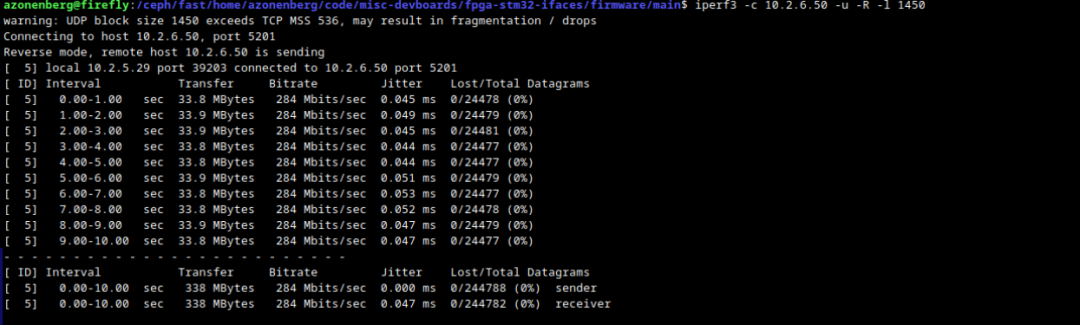

測試選擇反向 UDP 模式（STM32發送端，PC接收端）以最小化 CPU 占用，聚焦總線壓力測試。需注意：此結果僅作為互連帶寬對比基準，不代表實際應用代碼（需處理復雜任務）可達到的性能水平。

當前 APBEthernetInterface 驅動未啟用 DMA，僅通過忙循環實現數據內存拷貝（微調對齊優化）。由于所有內存訪問均由 CPU 執行，為最大化性能，將數據包緩沖區及 TCP/IP 協議棧內部數據結構均置于 DTCM（緊耦合內存）中。

在 FMC 時鐘 125MHz、PLL輸出時鐘相位均設為 -30度（考慮 BUFG 插入延遲）的配置下，當前測試固件可實現10秒持續 284 Mbps 的吞吐量。

當前方案仍有提速空間。FMC 理論上可運行于當前速率兩倍（250MHz），但實際測試中穩定性欠佳。在下一代"正式"設計中，計劃采用更高性能 FPGA（但需注意 UltraScale+ HDIO 相較7系列 HR 可能略慢），并通過時序約束優化與PLL相位調試探索極限速率。不過就當前需求而言，284 Mbps已完全足夠。

結論

整體實現出乎意料地順利，接口即插即用且運行穩定。受限于總線系統同步特性，超 125MHz 的高頻運行可能面臨挑戰。雖探索過動態 PLL 重配置與類鏈路訓練方案，但實際必要性存疑。

未來代碼演進方向可能包括： FMC端支持64位傳輸及采用AHB替代APB協議以降低順序傳輸開銷。但可以預見，該架構將成為我大型FPGA+MCU項目的長期技術基座。

本文轉載自：https://serd.es/2024/07/24/Memory-mapping-an-FPGA-from-a-STM32.html，經校對及翻譯。
