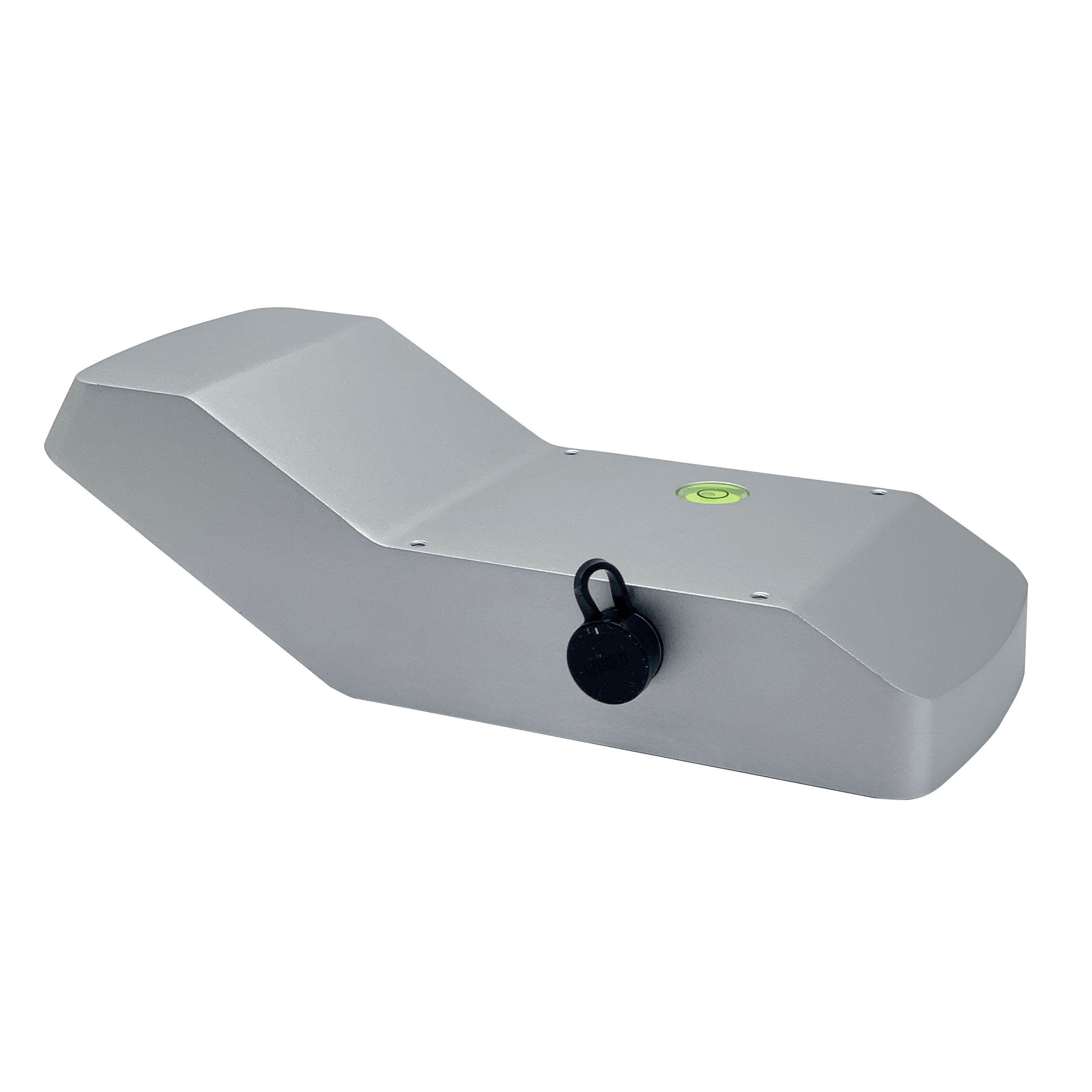

明渠雷達流量計作為現代水文監測領域的核心設備，基于先進的微波技術實現非接觸式流量監測，廣泛應用于河道、灌區、城市排水等場景。以下從多個維度對其技術參數進行詳細解析：?

一、流速測量技術參數?

1. 測量范圍與有效距離?

• 有效測量距離：0-40 米，可覆蓋大多數明渠、河道的寬度需求。?
• 流速測量范圍：?
• 標準模式：0.1-20m/s；?
• 擴展模式：0.1-40m/s（適用于高流速場景，如洪水期河道）。?

2. 測量精度與分辨率?

• 測量精度：?
• 低速段（≤10m/s）：±0.01m/s；?
• 高速段（>10m/s）：±1% 測量值。?
• 分辨率：0.001m/s，可捕捉細微流速變化。?

3. 技術原理?

采用 24G K 波段平面雷達技術，通過發射高頻微波脈沖并接收水面反射信號，利用多普勒效應計算水流速度，不受水體雜質、漂浮物影響。?

二、水位測量技術參數?

1. 測量范圍與精度?

• 測量范圍：0-40 米，滿足深渠、水庫等不同水深場景。?
• 測量精度：±1cm，達到毫米級監測標準。?
• 分辨率：1mm，適用于水位動態變化的精細監測。?

2. 測量特性?

• 非接觸式測量，不受泥沙、水草、污染物等干擾，適用于復雜水環境。?
• 盲區小，采用脈沖工作方式，發射功率極低（對人體和環境無害）。?

三、基本性能參數?

1. 供電與功耗?

• 供電范圍：9-24V DC（典型值 12V），兼容太陽能供電系統。?
• 功耗：工作電流 < 120mA，待機功耗極低，適配野外無人值守站點。?

2. 工作環境適應性?

• 溫度范圍：?
• 工作溫度：-30℃~60℃；?
• 存儲溫度：-30℃~70℃。?
• 濕度范圍：0-95% RH（無凝露），適應潮濕多雨環境。?

3. 物理特性?

• 防護等級：IP68，可長期浸水作業（需按規范安裝）。?
• 天線參數：24GHz 高頻天線，波束角 12°，信號聚焦能力強，抗干擾性好。?
• 外殼材質：鋁合金，抗腐蝕、耐候性強，適合戶外長期使用。?

四、通信與接口參數?

1. 數據傳輸接口?

• 本地接口：RS485（支持 Modbus 協議），用于連接 RTU 遙測終端或本地調試設備。?
• 遠程通信：支持 GPRS/3G/4G、北斗衛星（備用鏈路）、433MHz 無線、以太網等多種方式，確保數據實時回傳。?

2. 通信協議?

• 兼容 SL651-2014 水文通訊規約及自定義 POST 協議，支持 “一包多投”（同時向最多 3 個中心站傳輸數據）。?

五、工作模式與功能參數?

1. 數據采集模式?

• 指令采集：接收遠程平臺指令后實時上傳數據。?
• 間隔采集：按預設時間間隔（如 5 分鐘、1 小時）自動采集并存儲數據。?

2. 存儲與記錄功能?

• 自帶 Flash 存儲及 TF 卡擴展（支持最大 256GB），可永久保存歷史數據，掉電不丟失。?
• 支持歷史數據、事件記錄（如超限報警、設備異常）的本地查詢與導出（USB 接口）。?

3. 報警與遠程管理?

• 報警功能：水位 / 流速超限報警、電源異常報警、柜門開啟報警等。?
• 遠程維護：支持遠程配置參數、程序升級、設備重啟，降低維護成本。?

六、安裝與防護參數?

1. 安裝方式?

• 桿式安裝：主鋼管柱高 3-5 米（直徑 200-300mm，壁厚 6mm 熱鍍鋅鋼管），水平懸臂 3-5 米，混凝土基礎（C30 獨立基礎或樁基）。?
• 橋梁安裝：借助橋梁結構固定，需確保雷達波發射方向與水流方向平行，發射波與水面夾角 < 60°。?

2. 防護與防雷設計?

• 全設備防雷接地，輸入輸出端口抗雷擊設計，可省缺外置防雷模塊。?
• 機箱采用噴塑工藝，立柱鍍鋅噴塑，不銹鋼連接件，外露線纜用 PVC 管保護，適應戶外惡劣氣候。?

七、技術特點總結?

1. 非接觸測量：避免傳統接觸式傳感器受水體腐蝕、堵塞問題，維護成本低。?
2. 高精度與高可靠性：26GHz 高頻雷達技術，抗干擾能力強，測量精度達 ±1cm（水位）、±0.01m/s（流速）。?
3. 低功耗設計：適配太陽能供電，適合偏遠地區無人值守站點長期運行。?
4. 多場景適應性：支持汛期洪水監測、城市內澇預警、灌區流量計量等多種場景，可與 GIS 平臺、預警系統無縫對接。?

明渠雷達流量計通過集成微波技術、智能算法與遠程通信能力，實現了水文數據的精準采集與實時傳輸，為防汛抗旱、水資源管理、水環境監測等領域提供了高效可靠的技術支撐。
