TPS2511 USB 專用充電端口控制器和 2.2A 電源開關數據手冊

科技綠洲 ? 2025-05-26 09:29 ? 次閱讀

TPS2511 設備是 USB 專用充電端口DCP) 控制器和限流器 電源開關。自動檢測功能可監控 USB 數據線電壓,并自動提供 在數據線上正確使用電氣信號

*附件:tps2511.pdf

TPS2511 是一款 70mΩ 配電開關,適用于重 可能會遇到電容負載和短路。該設備還提供打嗝 模式,當輸出 (OUT) 電壓小于 3.8 V(典型值)或過熱時 保護發生在過載情況下。精確且可編程電流限制提供 應用的靈活性和便利性。TPS2511 提供 CS 引腳 用于 USB 電纜電阻補償和用于控制器件導通的 EN 引腳,以及 關閉。

特性

  • 支持 USB DCP 將 D+ 線路短接至 D– 線路
  • 支持在 D+ 線路上施加 2 V 電壓的 USB DCP,在 D– 線路上施加 2.7 V(或在 D+ 線路上施加 2.7 V 電壓的 USB DCP,在 D– 線路上施加
    2 V)
  • 支持在 D+ 和 D– 線路上施加 1.2 V 的 USB DCP
  • 自動切換所連接設備的 D+ 和 D– 線路連接
  • 用于輸出短路保護的打嗝模式
  • 提供 CS 引腳用于 USB 電纜補償
  • 可編程電流限制 (ILIM_SET 引腳)
  • 2.3 A 時的精確 ±10% 電流限制(典型值)
  • 70mΩ(典型值)高側 MOSFET
  • 兼容 USB 2.0 和 3.0 電源開關要求
  • 工作范圍:4.5 V 至 5.5 V
  • 采用 8 引腳 MSOP-PowerPAD? 封裝

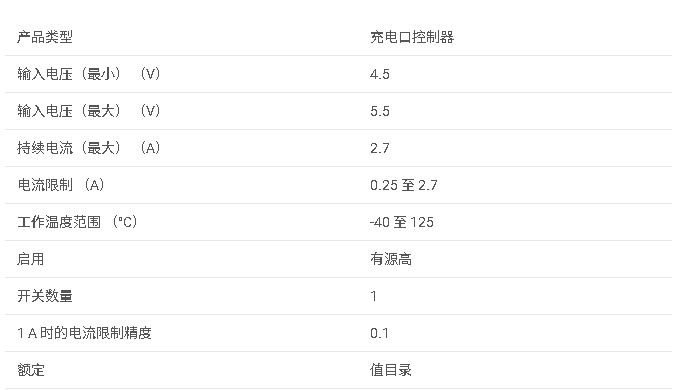

參數

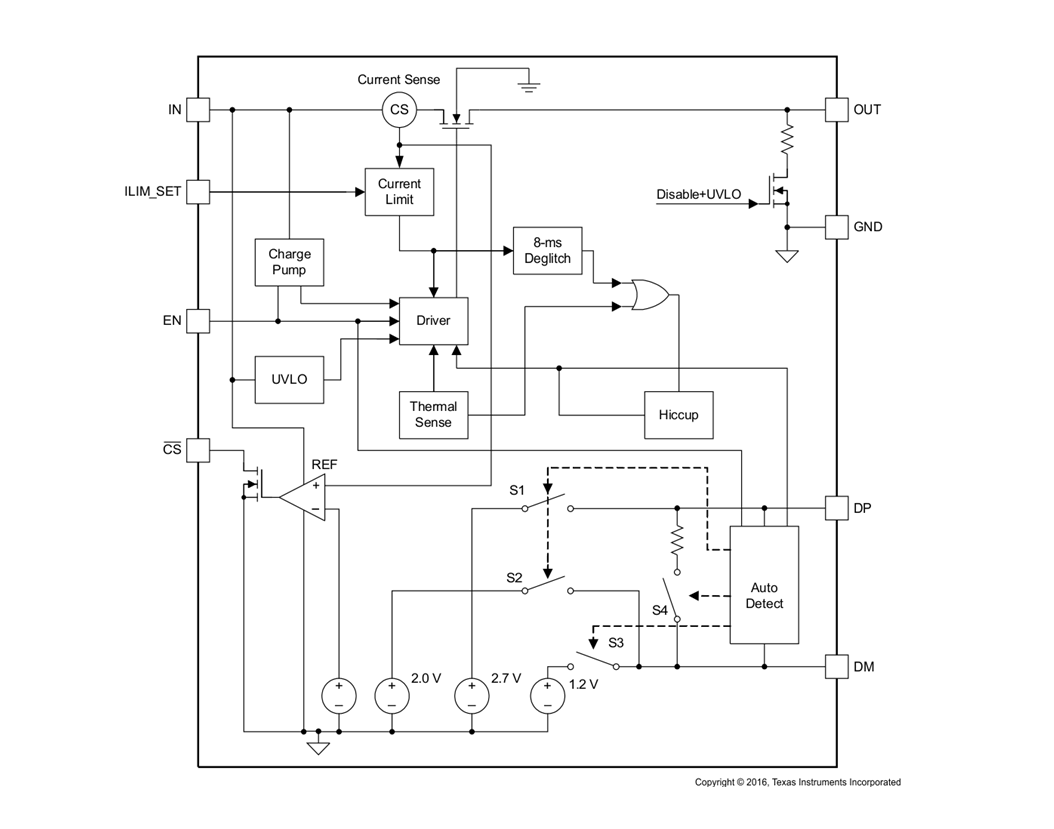

方框圖

概述

TPS2511是一款專為USB專用充電端口(DCP)設計的控制器和電流限制型電源開關。它支持多種USB充電協議,提供過流保護、熱保護以及可編程電流限制功能,適用于車輛USB電源充電器、AC-DC墻式適配器等應用。

主要特性

  • ?支持多種USB充電協議?:
    • 短接D+和D-線模式
    • 在D+線上應用2V,在D-線上應用2.7V(或反之)
    • 在D+和D-線上均應用1.2V
  • ?自動切換D+和D-線連接?:根據連接的設備自動提供正確的電氣簽名。
  • ? 打嗝模式(Hiccup Mode) ?:在輸出短路或過熱時提供過流保護。
  • ?可編程電流限制?:通過ILIM_SET引腳設置,提供±10%的準確電流限制。
  • ?高側MOSFET?:典型值為70mΩ,適用于重電容負載和短路保護。
  • ?兼容USB 2.0和3.0電源開關要求?。

應用場景

  • 車輛USB電源充電器
  • AC-DC墻式適配器帶USB端口
  • 其他USB充電器

電氣特性

  • ?工作電壓范圍?:4.5V至5.5V
  • ?典型電流限制?:2.3A(可編程)
  • ?高側MOSFET導通電阻?:70mΩ(典型值)
  • ?打嗝模式輸出短路電壓閾值?:約3.8V(典型值)
  • ?熱關斷溫度?:135°C(在電流限制條件下),155°C(不在電流限制條件下)

功能描述

  • ?過流保護?:在過載條件下,維持恒定輸出電流并降低輸出電壓。如果輸出電壓降至低于3.8V(典型值)持續16ms,則進入打嗝模式。
  • ?電流限制閾值?:通過ILIM_SET引腳上的外部電阻器編程設置。
  • ? 電流感應報告(CS) ?:當輸出電流超過ILIM_SET引腳設置電流限制的一半時,CS引腳被激活。
  • ? 欠壓鎖定(UVLO)和使能(EN) ?:UVLO電路在輸入電壓達到閾值之前禁用電源開關。EN引腳控制設備的開關。
  • ?軟啟動、反向阻斷和放電輸出?:控制輸出電壓的上升和下降時間,防止大電流和電壓浪涌。在UVLO或禁用狀態下,阻止電流從OUT流向IN,并提供輸出放電功能。

封裝與尺寸

  • ?封裝類型?:8引腳MSOP-PowerPAD封裝
  • ?尺寸?:3.00mm × 3.00mm

布局指南

  • ?TPS2511放置?:靠近USB輸出連接器和至少22μF的OUT引腳濾波電容器。
  • ?IN引腳旁路電容?:在IN引腳附近放置0.1μF的旁路電容。
  • ?ILIM_SET引腳連接?:確保ILIM_SET引腳到設備的跡線盡可能短,以減少寄生效應對電流限制準確性的影響。

結論

TPS2511是一款功能全面的USB專用充電端口控制器和電流限制型電源開關,支持多種充電協議,提供過流保護、熱保護以及可編程電流限制功能。其緊湊的封裝和靈活的電氣特性使其適用于各種USB充電器應用。
