無線收發芯片的工作原理?主要包括信號的發送和接收過程，通常涉及射頻（RF）技術。無線收發芯片通過電磁波在空間中傳播信息，實現遠距離數據傳輸。這些芯片通常工作在特定的頻段，如ISM頻段，并且支持多種通信協議。

無線收發芯片通常包含以下幾個關鍵模塊：

?發射機?：負責將數字信號轉換為射頻信號，并通過天線發送出去。

?接收機?：負責接收射頻信號，并將其轉換為數字信號供其他設備使用。

?基帶引擎?：處理信號的編碼、解碼和調制解調等。

?控制和配置寄存器?：存儲芯片的配置信息，控制芯片的工作模式和參數。

無線通信利用電磁波在空間中傳播信息，無需物理介質即可實現遠距離數據傳輸。按照頻率劃分，無線通信可以分為多個波段，如藍牙、Wi-Fi、ZigBee等。每種通信技術有其特定的頻率范圍和應用場景?。

無線收發芯片-RF298

由工采網代理提供的RF298是一款低成本高集成度的2.4GHz的遠距離無線收發芯片；其片上集成發射機，接收機，頻率綜合器，GFSK調制解調器；發射機支持功率可調，接收機采用數字?jǐn)U展通信機制，在復雜環境和強干擾條件下，可以達到優良的收發性能。

RF298由芯片內部寄存器和引腳控制著狀態機，實現芯片在不同工作模式之間的轉換。RF298可配置為 休眠模式、待機模式、待發射模式、發送模式和接收模式五種工作模式。

無線芯片 - RF298只需要2個電容和一顆晶振即可以組成一個無線數據收發系統；工作在2.400~2.483GHz世界通用ISM頻段;-0.3～3.6V供電電壓范圍；傳輸GFSK信號，市面上標準發射功率為8dBm，而RF298發射功率可達10dBm,空曠地段傳輸可達200米以上。

RF298基于包通信，芯片內部基帶處理單元可完成如數據組幀、校驗、地址判斷、數碼去噪白化、數據重傳和ACK響應等基帶協議處理，無需外部MCU干預。MCU有IRQ pin腳和中斷寄存器，能清楚的判斷每一包數據傳輸成功與否通過，或傳輸失敗的原因。

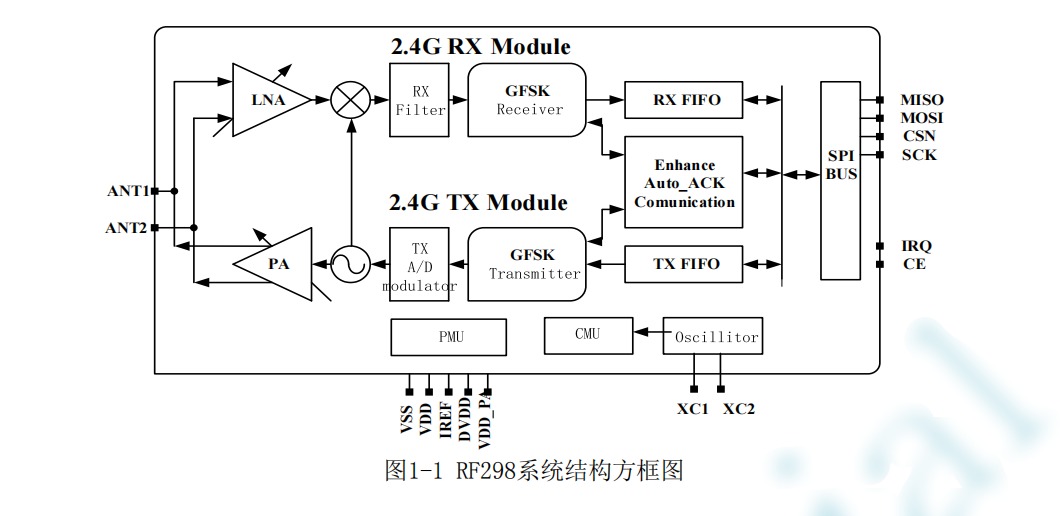

系統結構方框圖：

系統結構方框圖

無線芯片 - RF298的特性：

低功耗：發射模式（0dBm）工作電流16mA

接收模式工作電流14mA;休眠電流1.5uA

高集成度，外部元器僅需要2個電容,一個晶振

支持16MHz晶振±60ppm

支持4線SPI接口，速率較高支持8Mbps

支持ESOP8封裝；支持SPI接口通訊

可用印制板微帶天線；內置自重傳，auto_ack功能

高性能：1Mbps模式的接收靈敏度為-86dBm；1Mbps模式的特殊應用較大發射功率可達10dBm，傳輸距離可達200米以上

標準應用發射輸出功率為8dBm；抗干擾性好，接收濾波器的鄰道抑制高

-內置 自重傳，auto_ack功能

-支持4線SPI接口，速率較高支持8Mbps

無線接收芯片 - RF298的應用：

無線鼠標鍵盤

電視和機頂盒遙控器

智能家居及物聯網系統

遙控玩具及無線游戲手柄

無線工業控制設備

ISweek工采網解決企業“采購難、價格高、假貨多”的問題；為用戶提供優質的產品和優惠的價格；和技術支持；歡迎行業客戶登錄工采網官網聯系“客服”獲取datasheet、報價、樣片等更多產品信息。
