這兩個系列的高速驅動器旨在為互補開關提供驅動波形。互補開關配置通常用于同步整流電路和有源箝位/復位電路，它們提供零電壓開關。為了促進軟開關轉換，這些驅動器在兩個輸出波形之間提供了獨立可編程的延遲。延遲引腳還具有真正的零電壓感應功能，允許在施加零電壓時立即激活相應的開關。這些器件需要 PWM 型輸入才能運行并與常用的 PWM 控制器連接。
*附件：uc3715.pdf

在 UC1714 系列中，AUX 輸出反轉以允許驅動 p 溝道 MOSFET。在 UC1715 系列中，兩個輸出以真正的互補方式進行配置。

特性

• 單輸入（PWM 和 TTL 兼容）
• 高電流功率 FET 驅動器，1A 拉電流和
  2A 灌電流
• 輔助輸出 FET 驅動器，0.5A 拉電流和
  1A 灌電流
• 電源和輔助輸出
  之間的時間延遲可在 50 至 500 ns 范圍內獨立編程
• 時間延遲或真正的零電壓作可針對每個輸出獨立
  配置
• 開關頻率達 1 MHz
• 典型 50ns 傳播延遲
• ENBL 引腳激活 220μA 休眠模式
• 休眠模式下功率輸出為低電平有效
• 同步整流器驅動器

參數

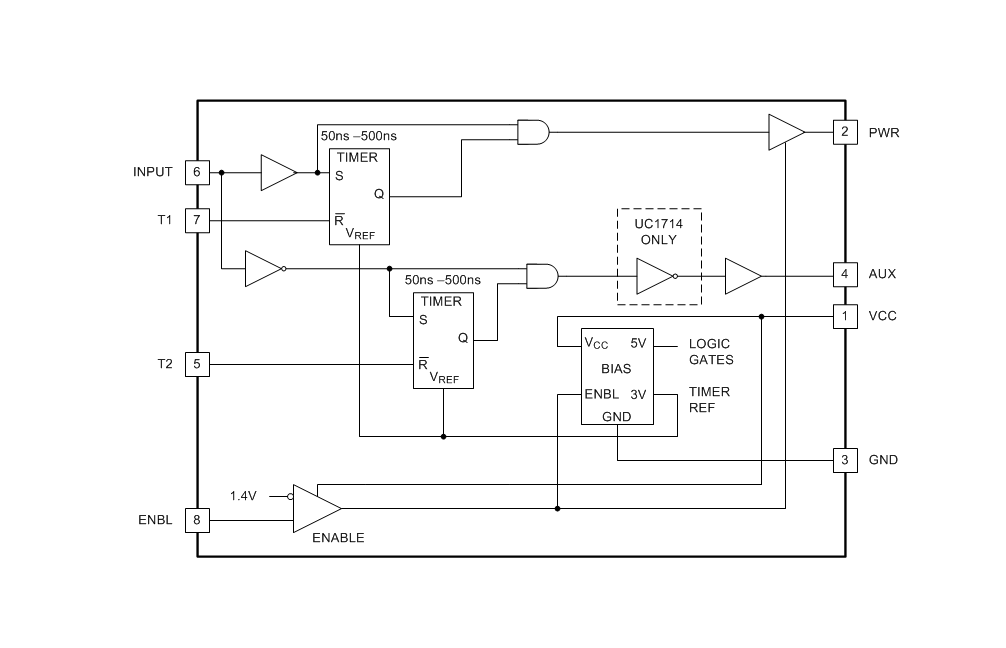

方框圖

一、產品概述

• ?產品名稱?: UC
• ?類型?: 高速互補開關FET驅動器
• ?特點?:
  • 設計用于為互補開關提供驅動波形
  • 支持高達1A的源電流和2A的漏電流
  • 獨立可編程的電源和輔助輸出延遲
  • 真零電壓感應能力
  • 低功耗睡眠模式

二、功能特性

• ?輸入兼容性?:
  • 單輸入（兼容PWM和TTL信號）
• ?輸出配置?:
  • 互補開關配置，適用于同步整流和主動箝位/復位電路
• ?延遲控制?:
  • 可通過外部電阻獨立編程電源和輔助輸出之間的延遲
• ?真零電壓操作?:
  • 允許在零電壓時立即激活對應開關
• ?睡眠模式?:
  • ENBL引腳激活0μA低功耗睡眠模式

三、電氣特性

• ?供電電壓?: VCC = V至V
• ?輸出電流?:
  • 電源輸出（PWR）: 高達A源電流，2A漏電流
  • 輔助輸出（AUX）: 高達0.5A源電流，A漏電流
• ?延遲時間?:
  • T延遲（AUX到PWR）: 0ns至ns可編程
  • T延遲（PWR到AUX）: 0ns至ns可編程
• ?傳播延遲?: 典型值為ns
• ?工作溫度范圍?: °C至0°C

四、引腳描述

• ?主要引腳?:
  • INPUT: 輸入引腳，兼容TTL邏輯電平
  • PWR: 電源輸出引腳，提供高電流驅動能力
  • AUX: 輔助輸出引腳，提供額外的驅動選項
  • ENBL: 使能引腳，控制低功耗睡眠模式
  • GND: 地引腳
  • T, T2: 延遲控制引腳，通過外部電阻設置延遲時間
  • VCC: 供電電壓引腳

五、典型應用

• ?同步整流器驅動?:
  • 適用于N溝道FET的互補同步整流器開關驅動
• ?零電壓感應?:
  • 使用定時器引腳進行零電壓感應，實現軟開關轉換
• ?低功耗睡眠模式?:
  • 在無輸入PWM信號時自動進入睡眠模式，降低功耗

六、封裝與材料信息

• ?封裝類型?: SOIC-8（D或DP封裝）
• ?材料信息?: 提供詳細的封裝尺寸、磁帶和卷盤信息
