LM158系列由兩個獨立的高增益內部頻率補償運算放大器組成，專門設計用于在寬電壓范圍內從單個電源運行。也可以從分體式電源進行操作，并且低電源電流消耗與電源電壓的大小無關。

數據手冊：*附件：LM158QML-SP 航天級、雙路、32V、700kHz運算放大器技術手冊.pdf

應用領域包括換能器放大器、直流增益塊和所有傳統的運算放大器電路，這些電路現在可以更容易地在單個電源系統中實現。例如，LM158系列可以直接在數字系統中使用的標準+5V電源電壓下運行，并且可以輕松提供所需的接口電子設備，而不需要額外的±15V電源。

特征
提供輻射規格
高劑量率100 krad（Si）

• ELDRS免費100 krad（Si）
  內部頻率補償統一
  增益
  大直流電壓放大：
  100 dB
  寬帶寬（單位收益）：
  1 MH
  z（溫度補償）
  廣泛的電源范圍：
  單一電源：3V至32 V
• 或雙電源：t1.5V至± 16 V
  極低的電源電流消耗（500 μA）-
  本質上獨立于電源電壓
  低輸入失調電壓：2 mA
  輸入公共模式電壓范圍包括
  地面
  差異輸入電壓范圍等于
  電源電壓
  大輸出電壓擺幅：ov至v*- 1.5V

優勢
兩個內部補償運算放大器
消除了雙重電源的需要
允許直接
也可以感知近Gnd和Vo
去德國國防部
兼容所有形式的邏輯
適合電池工作的功耗

連接圖

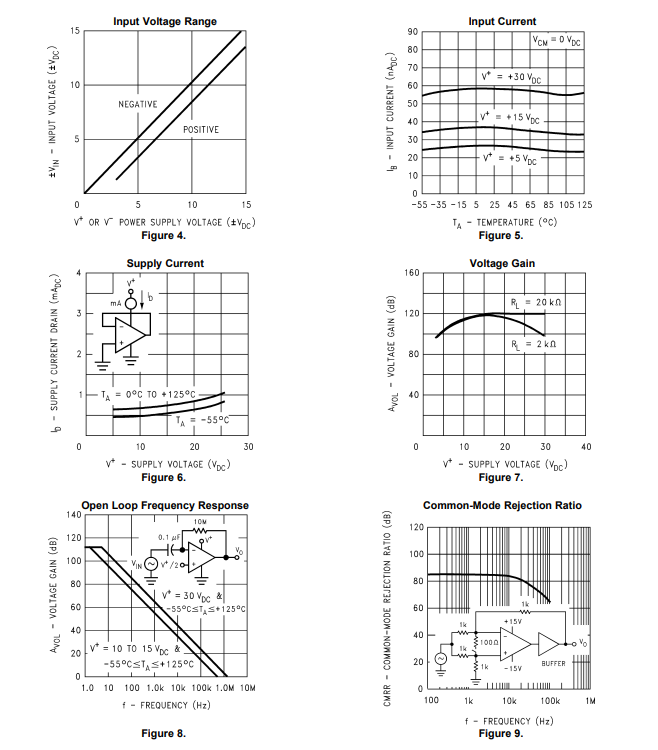

典型特性
