TLV247x是CMOS軌對軌輸入/輸出運算放大器系列，為電源電流與交流性能建立了新的性能點。這些器件僅消耗600μA/信道，同時提供2.8 MHz的增益帶寬乘積。隨著交流性能的提高，該放大器提供了高輸出驅動能力，解決了舊微功率運算放大器的一個主要缺點。TLV247x可以在驅動10mA負載時擺動到每個電源軌的180mV以內。對于非RRO應用，TLV247x可以在偏離軌道500 mV的情況下提供±35 mA的電流。輸入和輸出都是軌對軌擺動，以增加低壓應用中的動態范圍。這種性能使TLV247x系列成為傳感器接口、便攜式醫療設備和其他數據采集電路的理想選擇。

數據手冊：*附件：TLV2472A-Q1 汽車級、雙路、6V、2.8MHz、1.6mV 失調電壓、RRIO 運算放大器技術手冊.pdf

該系列在汽車溫度范圍（-40°C至125°C）內完全指定為3 V和5 V。

特性
具備汽車應用資格
根據MIL-STD-883方法3015，ESD保護超過2000V；使用機器型號超過200 V（C=200 pF，R=0）
CMOS軌對軌輸入/輸出
輸入偏置電流。 . .2.5 pA
低電源電流。 . .600μA/通道
增益帶寬乘積。 . .2.8兆赫
高輸出驅動能力
180 mV時為±10 mA
500 mV時為±35 mA
輸入偏移電壓。 . .250μV（典型值）
電源電壓范圍。 . .2.7伏至6伏TLV2471

引腳配置

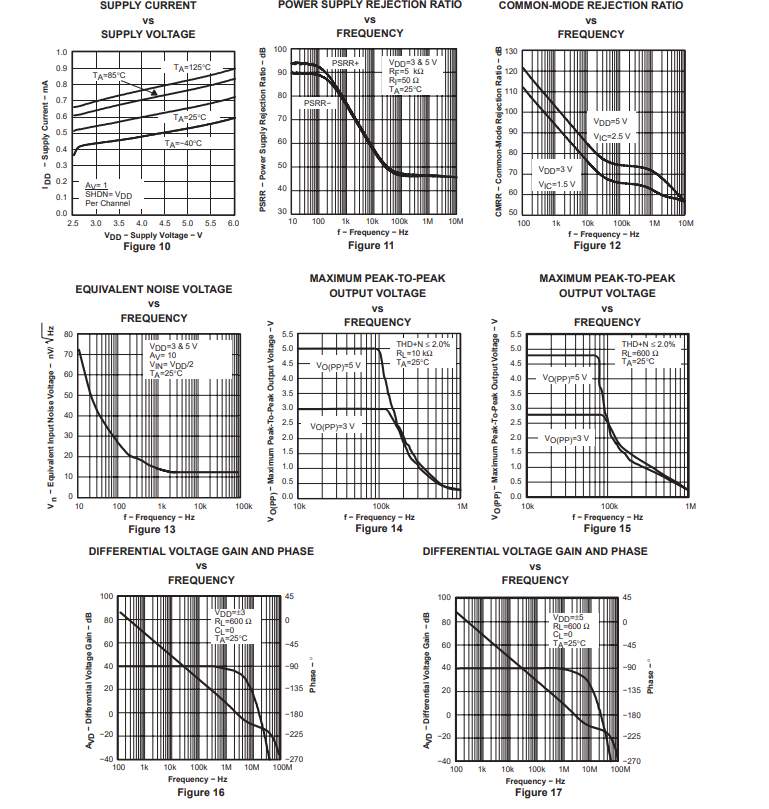

典型特性
