在CAN、CANFD信號波形不穩定或非理想環境下，采樣點不一致成為總線通信中的關鍵隱患，本文分析了采樣點偏移對總線的影響，并提出優化同步策略以提高通信可靠性，為總線設計提供重要參考。

為什么采樣點如此重要？

在CAN、CANFD等總線通信中，采樣點（Sample Point）是節點讀取總線信號電平的關鍵時刻。如果各節點的采樣點不一致，就像一群人在不同節奏下跳舞，必然導致混亂——數據誤判、通信錯誤，甚至系統癱瘓！作為總線通信的“心跳時刻”，采樣點的精準度會影響到系統的穩定性、可靠性。然而，許多工程師在調試時往往忽視這一點，直到總線頻繁報錯、數據丟失，才意識到問題的嚴重性！

采樣點：總線通信的“裁判員”

1、什么是采樣點？

采樣點是指節點在一個位時間（Bit Time）內對總線電平進行采樣的位置。通常用百分比表示，例如CAN、CANFD總線常見的采樣點為75%~90%。

過早采樣（如60%）：信號可能尚未穩定，易受噪聲干擾；

過晚采樣（如95%）：可能錯過信號跳變，導致誤碼。

2、采樣點的核心原理

總線通信依賴嚴格的時序同步，采樣點的位置由以下因素決定：

● 波特率（Baud Rate）；

● 傳播段（Propagation Segment）；

●相位緩沖段（Phase Buffer Segments）。

其中，傳播段、相位緩沖段以及同步段組成一個“位”，CAN控制器的最小時間周期稱作時間量子（Tq），一個位由若干個Tq組成，如圖1所示。

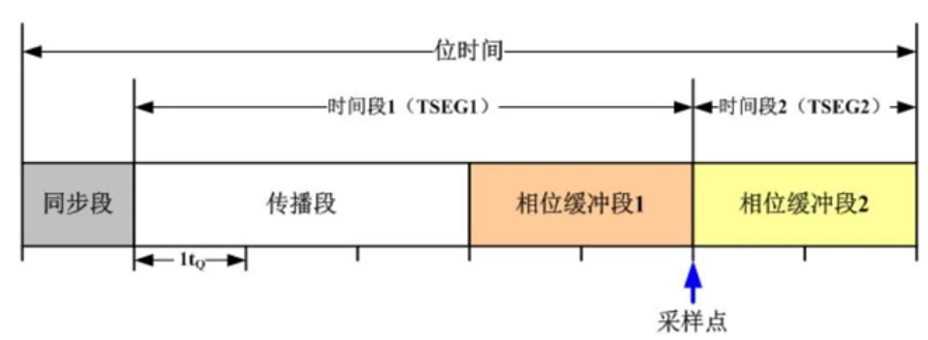

圖1 位時間結構圖

3、位時間結構介紹

用一個通俗的比喻來解釋CAN總線中的這幾個關鍵時間段：把CAN通信想象成一場"傳球比賽"。

假設你和隊友們在玩一個蒙眼傳球游戲（因為CAN總線看不到對方的信號），必須嚴格按節奏傳遞。這時候每個位時間（1bit的時間）被分成4個關鍵階段：

● 同步段（Sync Segment）—— "預備！"就像裁判吹哨示意"比賽開始"的時刻。所有節點在這里強制對齊時鐘，相當于喊"1、2、3，開始！"。長度固定為1個時間單位（Tq）。● 傳播段（Propagation Segment）—— "球在飛的時間"

球（信號）從發送方到接收方需要飛行時間。

這段是用來補償物理延遲的（比如總線長度導致的信號延遲）。

長度可調，長距離總線需要設置更長時間。

就像傳球距離遠時，要預留更多時間等球飛過去。● 相位緩沖段1（Phase Buffer Segment 1）—— "等慢隊友"

有些隊友（節點）反應慢，這個階段是主動等待他們跟上節奏。

如果信號邊沿來得比預期晚，會延長這個段來重新同步。

長度可調。

相當于你傳球后，發現接球人還沒準備好，就多等一會兒。

● 相位緩沖段2（Phase Buffer Segment 2）—— "催快隊友"

有些隊友（節點）反應太快，這個階段是防止他們搶跑。

如果信號邊沿來得比預期早，會縮短這個段來重新同步。

長度可調。

相當于接球人如果提前伸手了，你就喊"別急！按節奏來！"

3、關鍵總結：

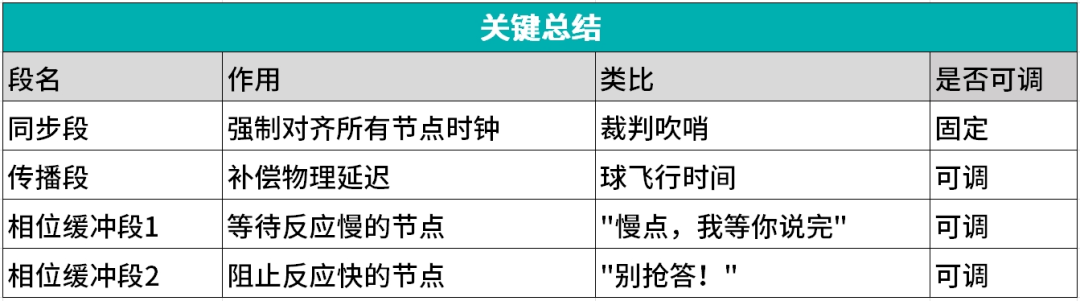

表1 總結

采樣點不一致對總線的四大致命影響

1、數據"鬼影"——誤判0和1

問題：節點A在信號穩定時采樣（正確），節點B在信號跳變時采樣（誤判）。

案例：某新能源汽車CANFD總線出現無故剎車信號，查因是某個ECU采樣點設置偏早，將噪聲誤判為制動指令。

2、總線"堵車"——錯誤幀暴增

問題：錯誤數據觸發重傳，占用帶寬。

案例：某工廠CAN網絡突然通信延遲，發現是新增設備采樣點與其他節點相差15%，導致30%的錯誤幀重傳。

3、隊友"掉線"——節點Bus-Off

問題：錯誤累積超限，節點自動退出通信。

案例：某工程機械儀表盤黑屏，因網關模塊采樣點不匹配，持續報錯后進入Bus-Off狀態。

4、玄學故障——時好時壞

問題：高溫/振動下故障加劇（信號抖動放大采樣偏差）。

案例：某自動駕駛測試車夜間頻繁報錯，白天正常，最終發現是低溫下采樣點偏移量超標。

三步救命方案

測：用專業儀器（比如我們ZPS-CANFD總線分析儀）檢查各節點采樣點；

調：統一設置為推薦值（CAN、CANFD總線通常75%~90%）；

驗：模擬高溫/振動環境復測。

血淚教訓：某車企召回事件，根源竟是供應商A的ECU采樣點默認85%，供應商B的默認78%！

ZPS-CANFD總線分析儀功能介紹-節點采樣點測量

1、測試原理

干擾測試：

ZPS設備發送帶干擾脈沖的報文，逐步從后往前干擾數據位，直到被測設備（DUT）因采樣錯誤而發送錯誤幀。如圖2所示。

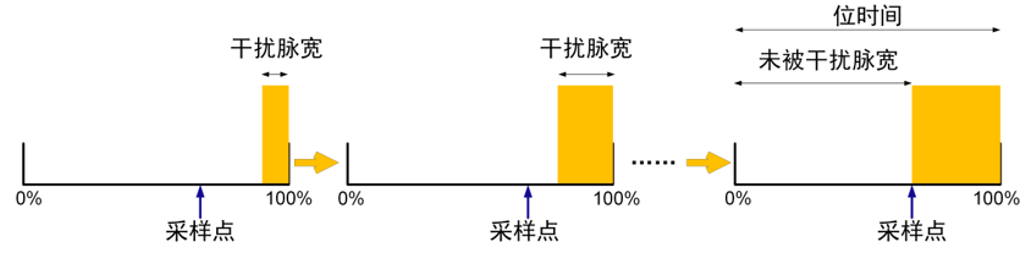

圖2 干擾原理

計算采樣點：

在錯誤幀波形中，找到被干擾的位。測量該位未被干擾部分的脈寬（T_unaffected），除以整個位時間（T_bit），即可得到采樣點位置：采樣點 = T_unaffected / T_bit2、測試方法

連接設備：

按照圖3所示，連接CANH、CANL、CAN-GND，并將ZPS-CANFD的DSO口DUT的RX和地線相連（如果DUT無法引出RX可以用網絡采樣點評估功能）。

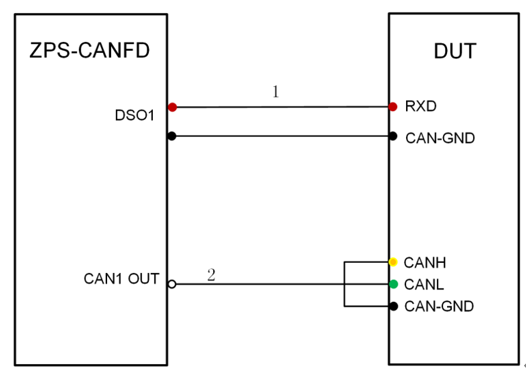

圖3 ZPS與DUT的接線方法

總線配置：

設置節點波特率、終端電阻、工作模式，并將采樣比調至最大，如圖4所示。

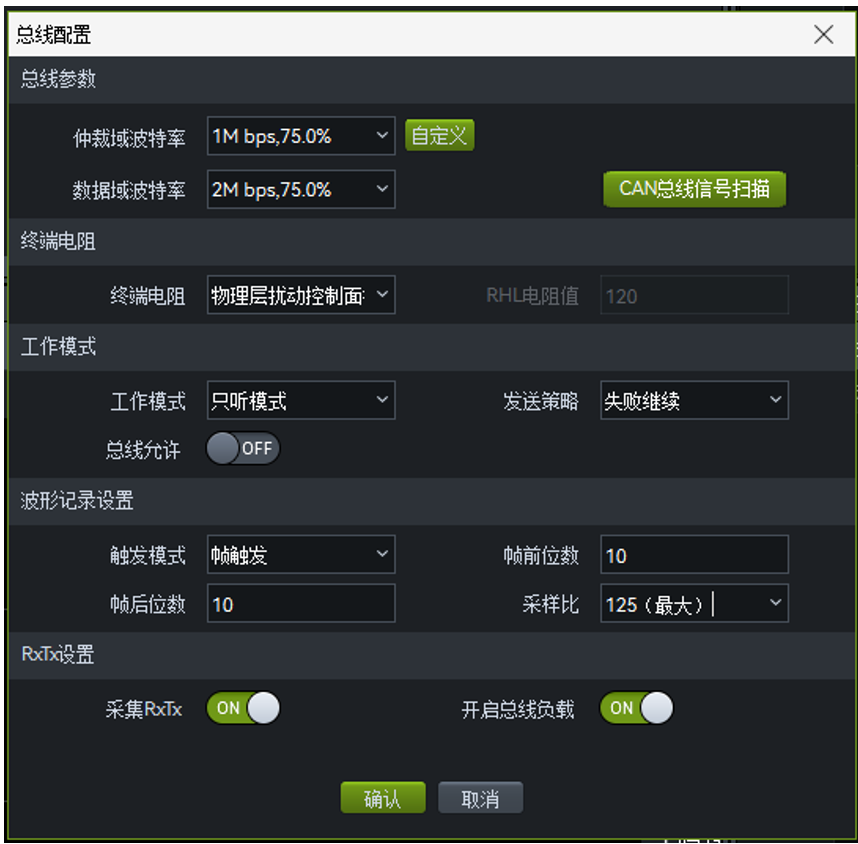

圖4 總線配置

參數設置

設置基本參數、硬件相關配置、測試算法等等，按照測試要求一步步設置好，大部分參數使用默認參數，設置好RX數據源即可，如圖5所示。

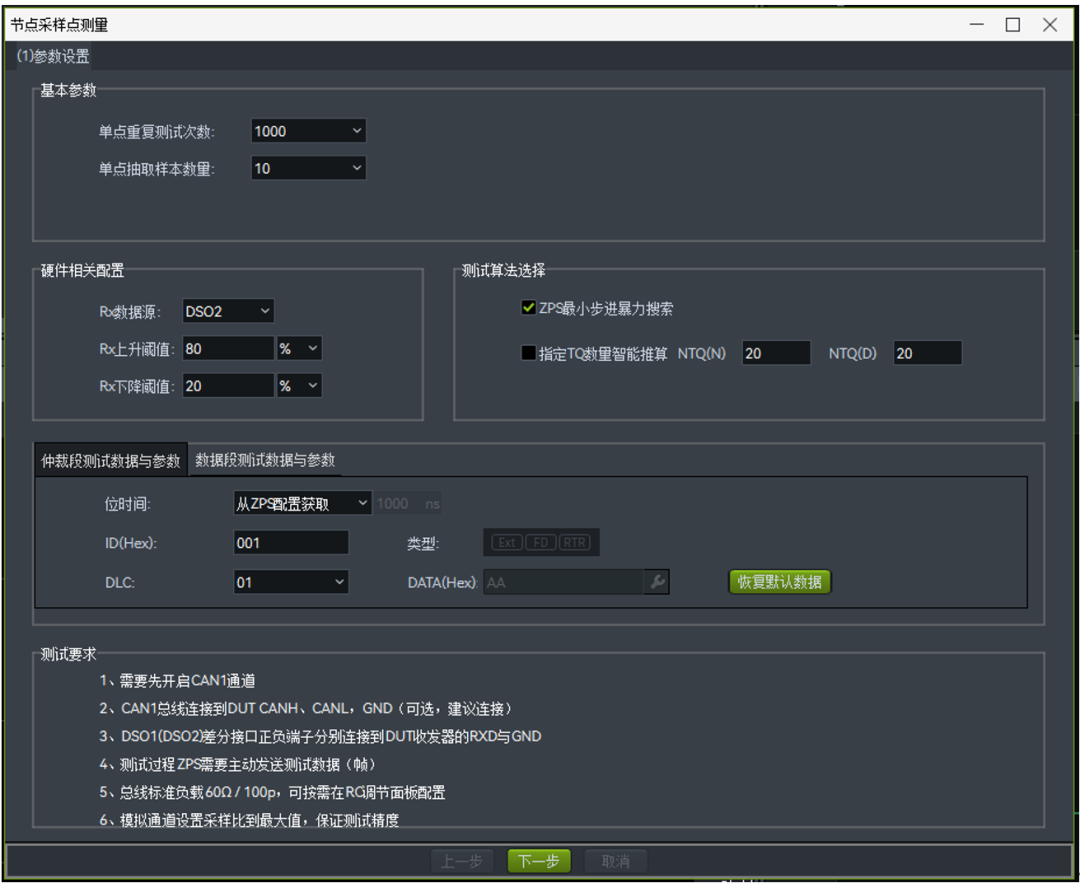

圖5 參數設置

結果展示

結果展示界面會展示仲裁域和數據域的測試過程，并在下方以圖標的方式清晰地展示采樣點測試結果，如圖6所示。

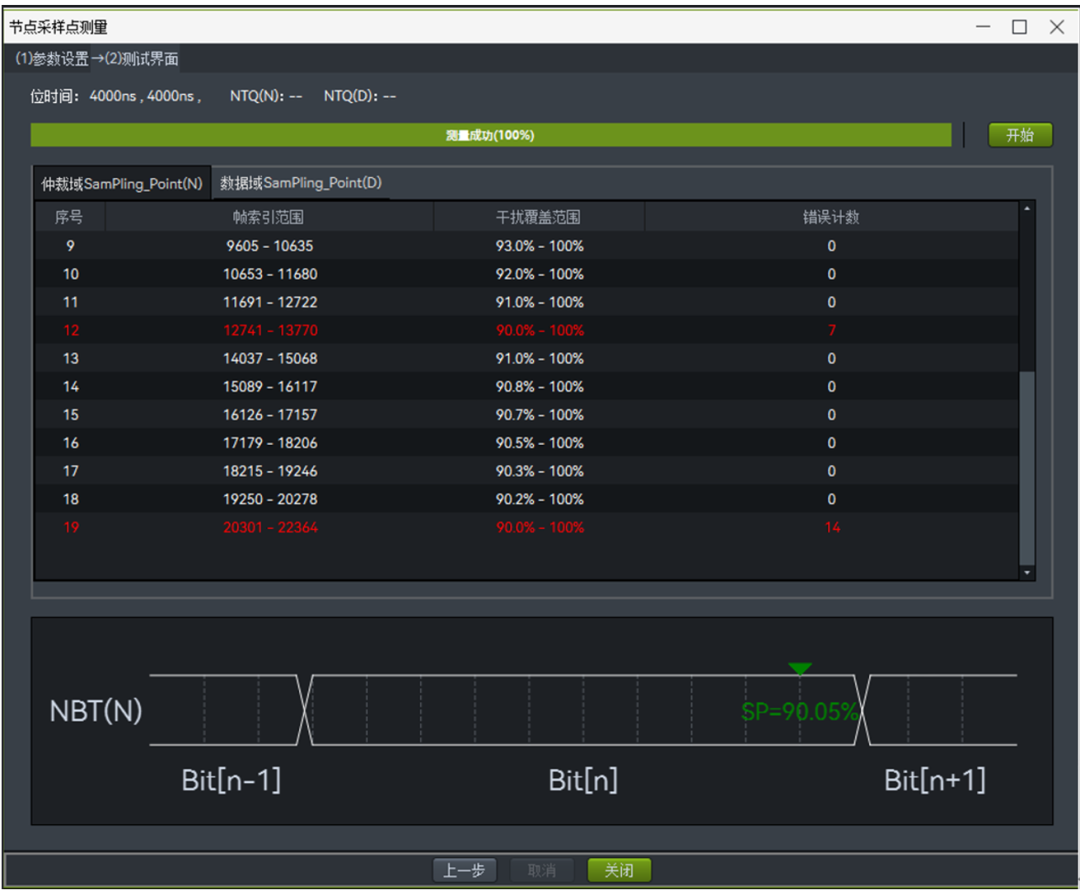

圖6 采樣點測試結果

總結

CAN、CANFD總線節點采樣點不一致就像一場錯拍的合唱，輕則數據誤碼、通信延遲，重則引發系統宕機甚至安全事故。無論是汽車電子還是工業控制，精準的采樣點同步都是保障總線穩定運行的關鍵。通過專業測試設備及早發現并校準采樣點偏差，才能讓您的通信網絡告別"數據車禍"，真正做到高效可靠！
