TLV246x-Q1 低功耗軌至軌輸入/輸出運算放大器系列中的器件專為 HEV/EV 和動力總成中的蓄電池管理系統以及車身和照明應用中的照明和車頂模塊系統 而設計。這些器件的輸入共模電壓范圍在電源軌基礎上向外擴展，從而在低電壓系統中實現最大動態范圍。放大器輸出具有軌至軌性能以及高輸出驅動能力，克服了舊式軌至軌輸入/輸出運算放大器的局限性。這種軌至軌動態范圍和高輸出驅動能力使得 TLV246x-Q1 非常適合緩沖模數轉換器。

數據手冊：*附件：TLV2461A-Q1 汽車級、單路、6V、6.4MHz、1.5mV失調電壓、RRIO運算放大器技術手冊.pdf

此運算放大器具有 6.4MHz 的帶寬和 1.6V/μs 的壓擺率，且電源電流僅為 500μA，可在功耗極低的情況下提供良好的交流性能。器件具有可選的關斷端子，通過此端子可將放大器置于超低電源電流模式（IDD = 0.3μA/通道）。關斷時，運算放大器輸出置于高阻抗狀態。在直流 應用 經精心設計，具有 11nV/√Hz 的輸入噪聲電壓和 100μV 的輸入失調電壓。

特性
? 符合汽車類應用的 要求
? 具有符合 AEC-Q100 標準的下列特性：
– 器件溫度 1 級：-40℃ 至 +125℃ 的環境運行溫度范圍
– 器件 HBM ESD 分類等級 2
– 器件 CDM ESD 分類等級 C6
? ESD 保護超過 2000V（根據MIL-STD-883 方法 3015）；超過 200V（使用機器放電模型，C = 200pF，R = 0）
? 軌至軌輸出擺幅
? 增益帶寬積：6.4MHz
? 輸出驅動能力：±80mA
? 電源電流：500μA/通道
? 輸入噪聲電壓：11nV/√Hz
? 壓擺率：1.6V/μs
? 微功耗關斷模式（TLV2460-Q1 和 TLV2463-Q1）：0.3μA/通道
? 通用運算放大器 EVM
? 提供單通道、雙通道和四通道版本

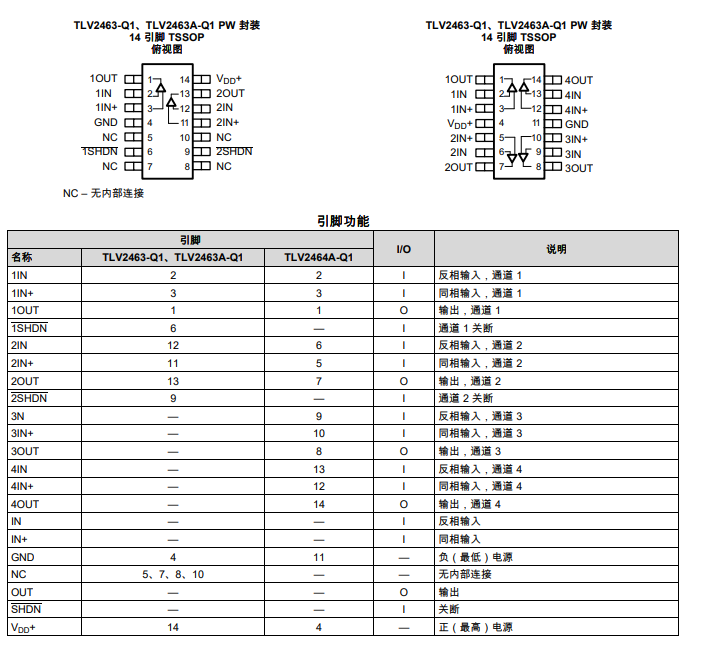

引腳功能和配置

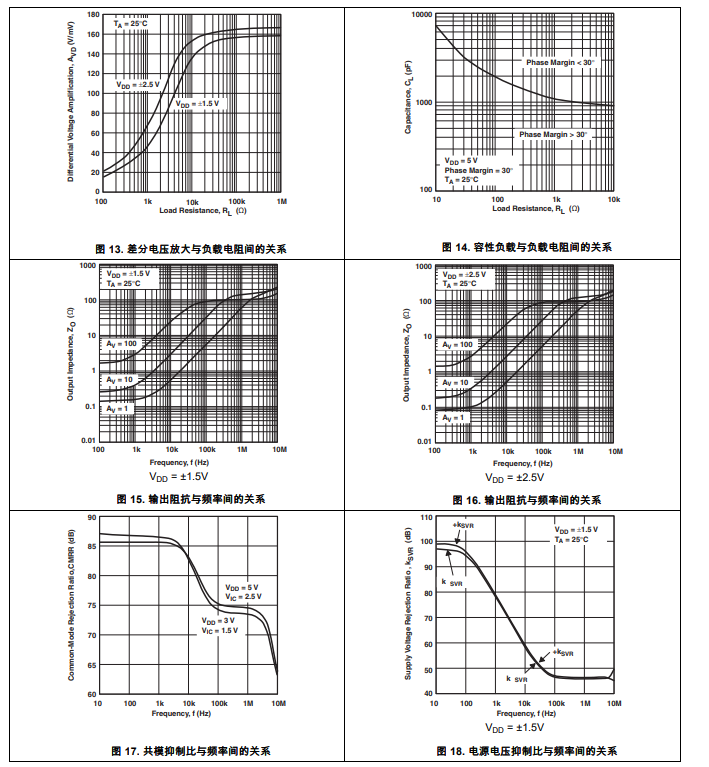

典型特性

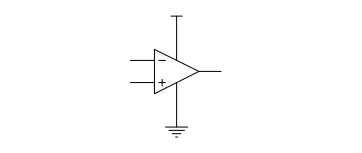

功能方框圖

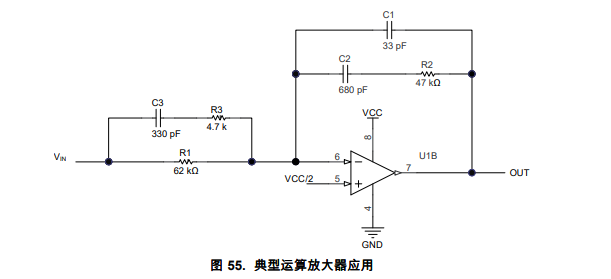

典型應用

應用
? 儀表板
? 遠程信息處理
? HEV/EV 和動力總成
? 直流/直流逆變器
? 助力轉向
? 照明模塊
? 電池管理系統
