外部更新

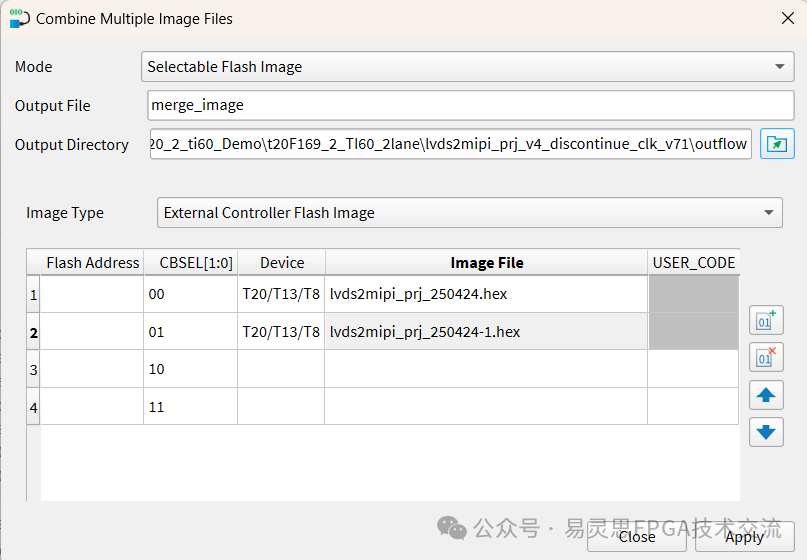

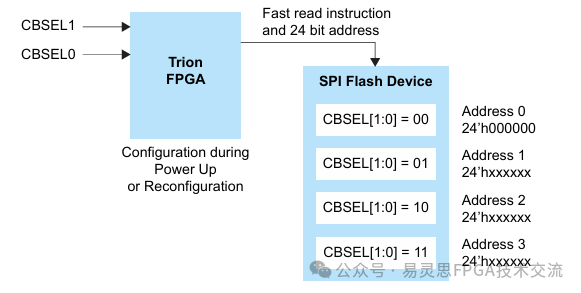

外部更新通過CBSEL來選擇，選擇External Controller Flash Image。FPGA啟動的第一個鏡像是從CBSEL的選擇來決定的。

另外，只有Trion系列才支持外部更新，而鈦金系列只支持內部更新。

● CBSEL = 00 for image 1

●CBSEL =01 for image 2

●CBSEL = 10 for image 3

●CBSEL = 11 for image 4

內部更新

除通過外部多功能IO來選擇之外，易靈思通過內部重配置實現遠程更新操作也非常簡單。

（1）使能內部重配置接口

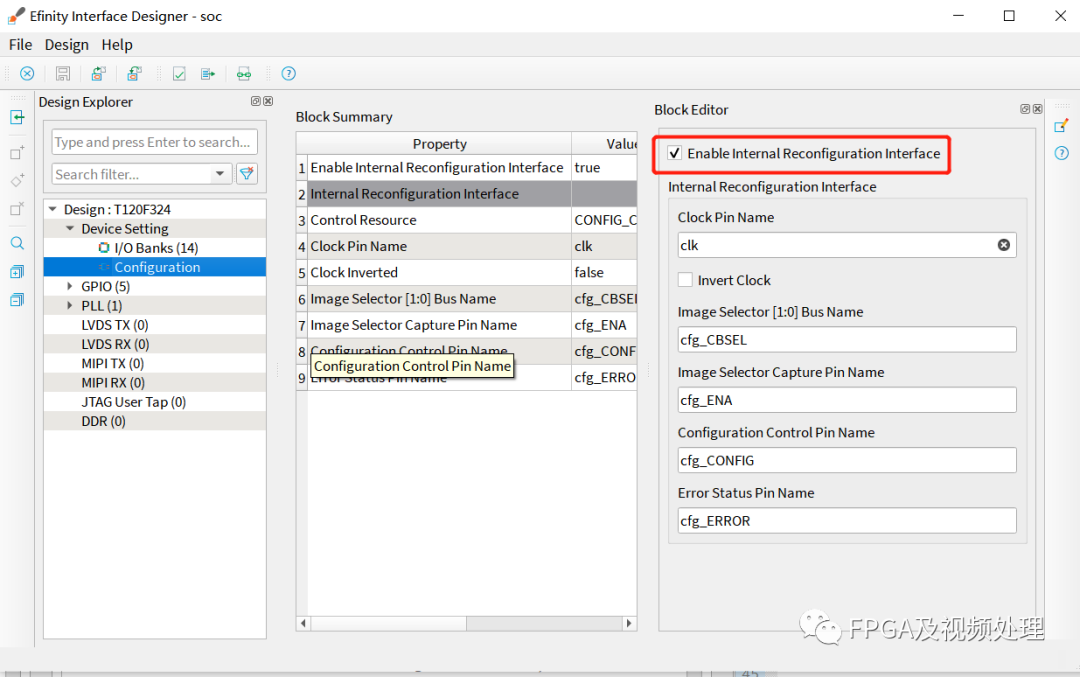

1、在interface Designer中選擇Device Setting ->Configuration

2、打開Enable Internal Reconfiguration Interface

3、生成例化接口添加到top文件。

關于重配置接口就以下幾個信號

inputcfg_ERROR,output[1:0]cfg_CBSEL,output cfg_CONFIG,output cfg_ENA

其中_CBSEL就是選擇那個image的。ENA拉高就可以啟動相應image加載。

（2）重配置過程操作

1、通過_CBSEL選擇相應的image;

2、拉高_ENA;

3、使能_CONFIG為高；

4、如果_ERROR為0重配置成功。

（3）組合image文件的生成

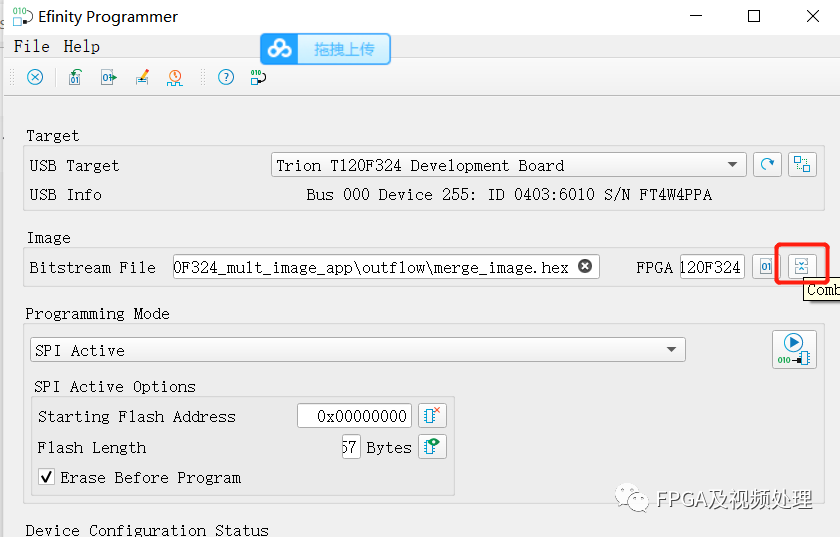

1、在Efinity Programmer中，點擊combine multiple Image Files項。

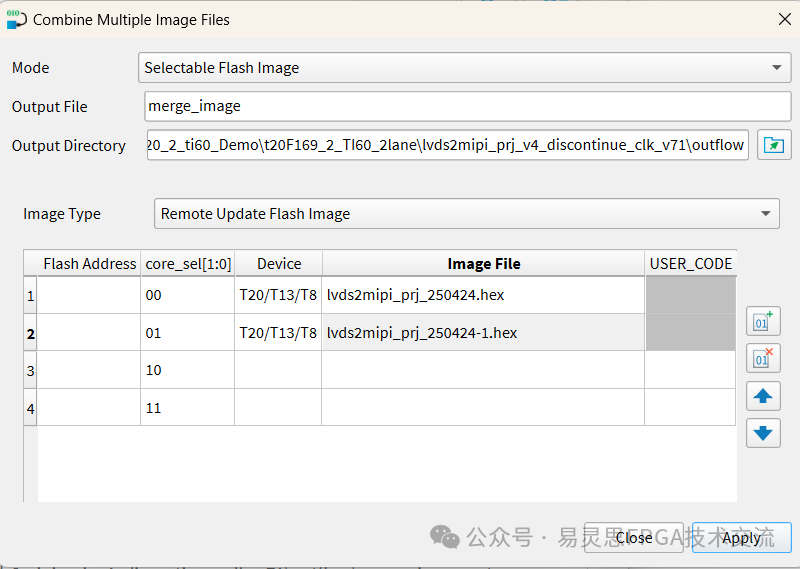

（2）Image Type要選擇Remote Update Flash Image.

在CBSEL為00的地方添加golden image，其余添加APP_image即可以，地址如果不給定，會自動分配。填寫輸出文件，點擊apply生成即可。

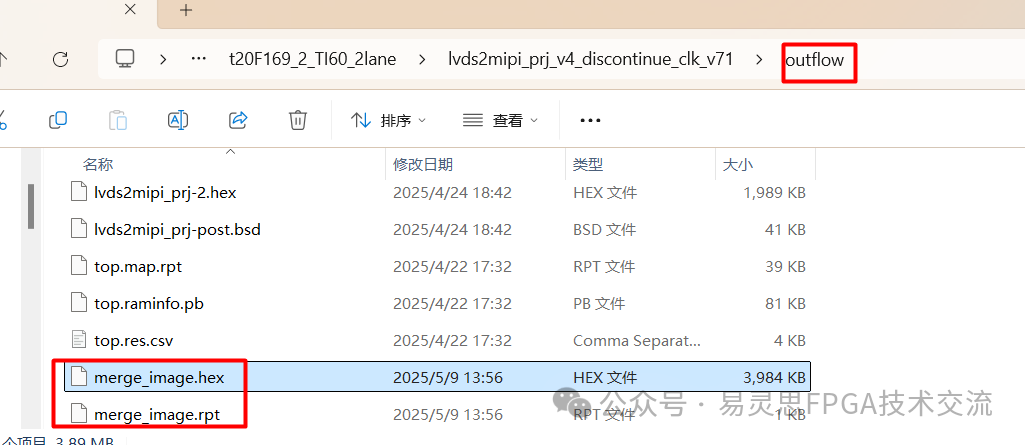

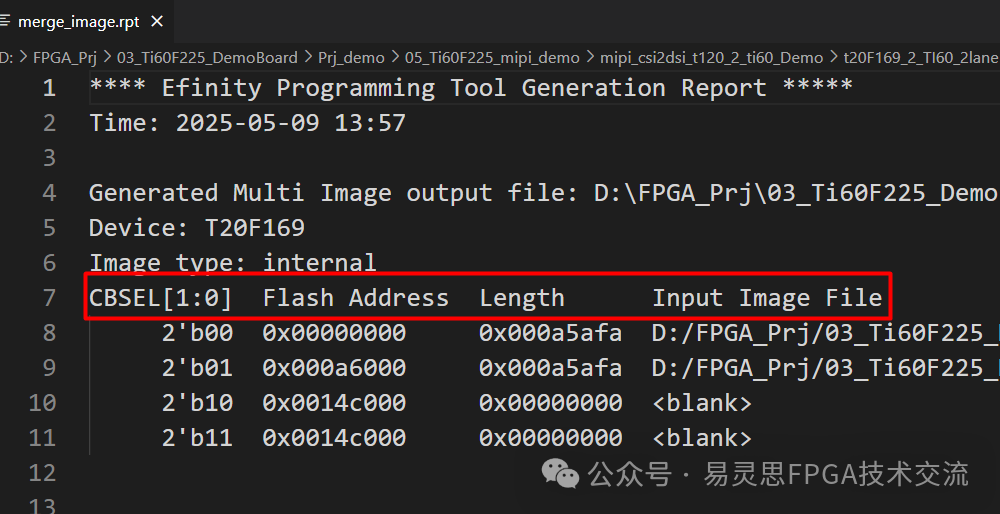

點擊Apply之后會生成兩個文件，一個是合并的hex文件，另一個是.rpt文件，rpt文件內部指定了每個CBSEL對應該的鏡像地址，文件長度及合并文件的對應位置。

更詳細的信號請參考易靈思AN010.

1、通過內部重配置遠程更新也要注意在上電時外部CSEL管腳的狀態，如果沒有指向goden image或者app image，那么會要等待一段時間，文檔說應該會加載6次，大概41s。

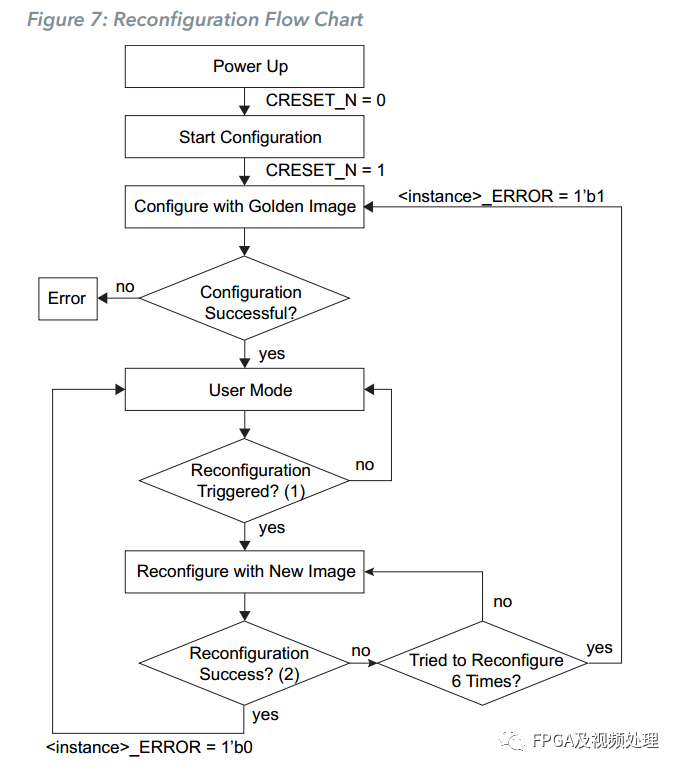

2、下面是重配置流程圖。

（1）上電之后，CRESET_N上升沿觸發配置過程。

（2）golden image加載完成之后進入user mode；

（3）用戶啟動重配置觸發，配置新image；

（4）如果配置成功則進入user mode，如果沒有配置成功則會加載6次；

（5）6次之后_ERROR拉高，并再次加載golden image；

（6）如果不想反復以上操作可以通過檢測_ERROR來禁止下次的New image配置觸發。

下面提供一個demo,CONFIG只需要拉高一個時鐘周期即可

鏈接：https://pan.baidu.com/s/1V2BdogNYOw0kYWH7F60Dkg

提取碼：1234

案例說明

假設有4個App,分別為app1.hex（golden）,app2.hex,app3.hex,app4.hex,合并為combine.hex。為4個app的地址分配依次為0x0,0x200000,0x400000,0x600000程序的功能為“app1 ->app2 ->app3 ->app4-> app1...”循環跳轉。

當把combine.hex燒寫入flash中后，可以看到程序按照我們的設想循環跳轉。

當我們單獨把app2.hex重新寫入0x200000,再重新運行時，發現運行過程為“app1 -> app2->app1 -> app2..."，也就是說程序不再向app3跳轉。

這是為什么呢？其實在合并的過程中，在個app的前面都會寫入（line329-337）每個app的存放地址，單獨的app文件是沒有該地址的，或者說明默認的地址是0，所以上面的app2會再次跳轉到app1。

解決方案是什么呢？新建efx_pgm_settings.ini，輸入如下信息：

放入工程目錄下，再次運行生成數據流。這樣之后再次把app2寫入0x200000地址，重新上電，運行過程即可正常。
