一、引言

在當今能源行業快速發展的背景下，不同設備之間的通信協議差異成為了系統集成與高效管理的一大難題。以光伏儲能系統為例，一方面需要采用先進的PLC進行精準控制，另一方面眾多變頻器等設備基于MODBUS協議運行。遠創智控的EtherCAT轉MODBUS RTU協議轉換網關為解決這一問題提供了有效的方案，實現了EtherCAT與MODBUSRTU協議的順暢轉換，為能源行業的智能化升級奠定了基礎。

二、項目背景

隨著全球對清潔能源需求的不斷增長，光伏儲能行業迎來了爆發式發展。某大型光伏儲能電站，為了提高能源轉換效率、優化系統運行以及便于遠程監控與管理，急需將不同協議的設備整合到一個統一的控制系統中。該電站采用了貝加萊（B&R）的X20系列PLC，具備強大的處理能力和EtherCAT通信接口，能夠實現高速、高精度的控制；同時，場內有大量的匯川MD300系列變頻器，廣泛應用于各類電機驅動場景，其采用MODBUSRTU協議進行數據傳輸。然而，這兩種設備的協議不兼容，導致數據無法直接交互，影響了整個系統的協同運行和運維效率。

三、設備選型及配置

（一）EtherCAT轉MODBUS RTU協議轉換網關

EtherCAT轉MODBUS RTU協議轉換網關是本次項目的核心設備。其具備EtherCAT主站和從站功能，同時支持MODBUSRTU主站和從站模式，能夠靈活適應不同應用場景。在硬件配置上，網關采用工業級芯片，保障在光伏儲能電站復雜惡劣的環境中穩定運行，具有寬溫工作范圍（-20℃～70℃）、高電磁兼容性等特點。此外，網關還配備了豐富的接口，包括多個RS-485接口用于連接MODBUSRTU設備，以及EtherCAT接口與PLC進行高速通信，確保了系統擴展的便利性。

（二）貝加萊X20系列PLC

作為控制系統的大腦，貝加萊X20系列PLC具備強大的性能。其EtherCAT接口支持高速數據傳輸，通信速率可達100Mbps，能夠快速響應現場設備的狀態變化和控制指令。通過編程軟件，將EtherCAT轉MODBUS RTU協議轉換網關配置為EtherCAT從站，將變頻器的相關寄存器地址映射到PLC的內存區域，從而實現對變頻器的實時監控和控制。

（三）匯川MD300系列變頻器

匯川MD300系列變頻器在光伏儲能系統中主要用于驅動冷卻風機、循環水泵等設備。其MODBUSRTU接口方便與各類上位機或網關設備進行通信。在本項目中，通過設置變頻器的參數，使其工作在MODBUSRTU從站模式，并將關鍵運行數據（如轉速、扭矩、故障代碼等）存儲在指定的寄存器中，以便EtherCAT轉MODBUS RTU協議轉換網關能夠準確讀取。

四、系統架構搭建

整個系統架構以貝加萊X20系列PLC為核心控制器，EtherCAT轉MODBUS RTU協議轉換網關作為協議轉換的關鍵節點。PLC通過EtherCAT網絡與網關相連，網關再通過RS-485總線與匯川MD300系列變頻器進行通信。同時，PLC還接入了其他基于EtherCAT協議的傳感器和執行器，如光伏電池板的溫度傳感器、儲能電池的管理系統等，構建了一個完整的光伏儲能控制系統。這樣的架構設計使得系統既能夠充分利用PLC的高性能控制能力，又能夠兼容現有的基于MODBUS協議的設備，大大提高了系統的集成度和可擴展性。

五、項目實施過程

（一）硬件安裝

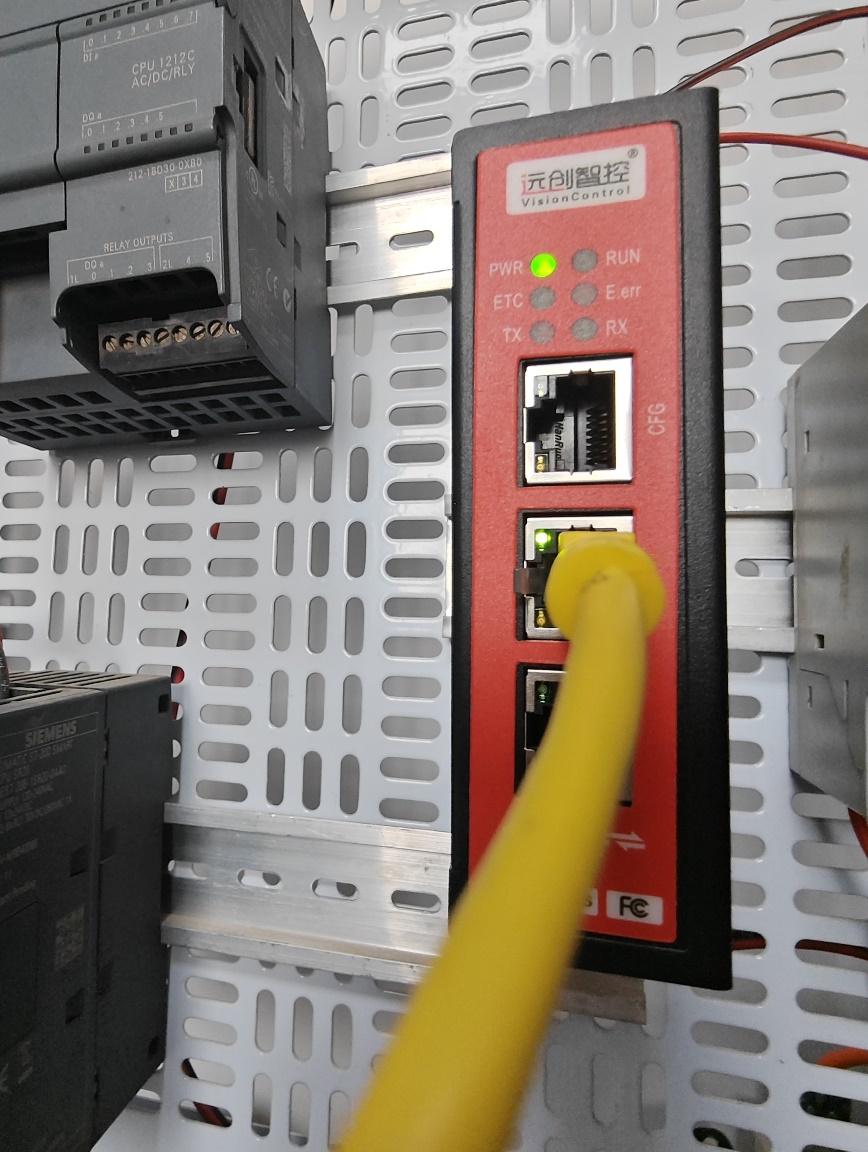

首先，將EtherCAT轉MODBUS RTU協議轉換網關安裝在控制柜內，確保其與PLC和變頻器的通信線路連接穩固可靠。網關通過標準的網線接入PLC的EtherCAT接口，同時使用屏蔽雙絞線將網關的RS-485接口與匯川變頻器的通信端口相連，按照電氣標準進行接線，避免信號干擾。在安裝過程中，嚴格按照設備的電氣規范和電磁兼容要求進行操作，確保設備的安全運行。

（二）參數配置

1.對PLC進行編程配置，定義MODBUS RTU轉EtherCAT協議轉換網關在EtherCAT網絡中的從站地址，并設定與變頻器相關的數據映射關系。在PLC的程序中，編寫相應的讀寫指令，通過EtherCAT總線與網關進行數據交互，實現對變頻器的控制邏輯和數據采集功能。

2.在MODBUS RTU轉EtherCAT協議轉換網關上，使用配置軟件設置其工作模式為EtherCAT從站和MODBUSRTU主站。設置MODBUSRTU的通信參數，如波特率、數據位、停止位和校驗方式等，使其與匯川變頻器的通信參數相匹配。同時，在網關中配置變頻器的寄存器地址映射表，將變頻器的關鍵數據地址與PLC中的數據地址相對應，確保數據傳輸的準確性。

3.對匯川MD300系列變頻器進行參數設置，將其工作模式切換至MODBUSRTU從站，并記錄其從站地址。根據實際控制需求，在變頻器中配置相應的參數，如電機參數、運行模式、加減速時間等，并將這些參數與網關中設置的寄存器地址進行關聯，以便網關能夠正確讀取和寫入變頻器的運行數據。

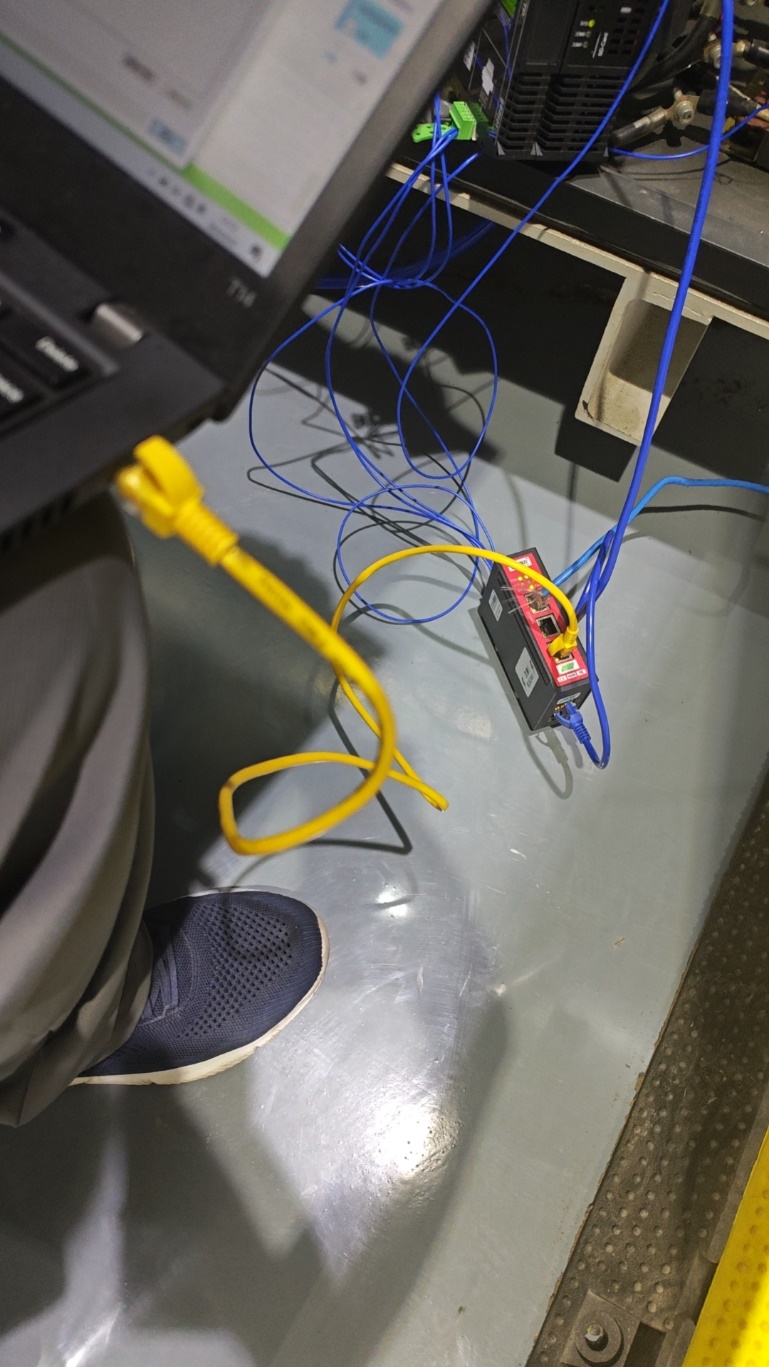

（三）系統調試

完成硬件安裝和參數配置后，進入系統調試階段。首先，進行通信測試，通過PLC發送簡單的讀寫指令，檢查是否能夠成功獲取變頻器的運行數據和向變頻器發送控制指令。在調試過程中，使用網關的診斷功能和PLC的調試工具，監測通信數據的傳輸狀態和錯誤信息，及時發現并解決通信問題，如波特率不匹配、地址沖突等。

接著，進行控制邏輯調試。根據光伏儲能系統的工藝流程和控制要求，在PLC中編寫相應的控制程序，并通過網關將控制指令發送給變頻器，觀察變頻器的實際運行情況是否與預期相符。同時，對系統中的傳感器數據進行采樣和分析，驗證系統各部分的協同工作能力，如冷卻風機的轉速是否根據光伏電池板溫度進行自動調節、循環水泵的流量是否滿足儲能電池的散熱需求等。

在調試過程中，對系統進行了一系列的優化調整，如優化PLC的程序結構，提高控制系統的響應速度；調整網關的通信參數，減少數據傳輸延遲；對變頻器的參數進行微調，以達到最佳的運行性能。經過反復的調試和優化，系統各項功能指標均達到了設計要求，為后續的正式運行提供了可靠保障。

六、項目效果分析

（一）數據交互與監控

通過EtherCAT轉MODBUS RTU協議轉換網關，實現了貝加萊PLC與匯川變頻器之間的實時數據交互。PLC能夠準確獲取變頻器的運行狀態信息，如轉速、功率、電流、電壓等參數，并將這些數據上傳至監控系統，實現了對變頻器的遠程實時監控。同時，PLC可以根據系統運行需求，向變頻器發送精確的控制指令，如啟動、停止、調速等操作，確保變頻器在最佳工作狀態下運行，提高了整個光伏儲能系統的運行效率和穩定性。

（二）系統集成與優化

該協議轉換網關的應用有效解決了光伏儲能系統中不同協議設備的集成難題，將基于EtherCAT協議的PLC控制系統與基于MODBUS協議的變頻器設備有機結合起來，構建了一個高度集成的自動化控制系統。這種集成不僅減少了系統中的設備數量和布線復雜度，降低了硬件成本和維護工作量，還提高了系統的整體性能和可靠性。通過PLC對整個系統的統一控制和優化調度，實現了光伏儲能系統中各設備之間的協同運行，提高了能源的轉換效率和利用效率，為電站帶來了顯著的經濟效益。

（三）運維便利性提升

在項目實施前，由于協議不兼容，運維人員需要分別對PLC系統和變頻器系統進行維護和故障排查，工作量大且效率低下。采用EtherCAT轉MODBUS RTU協議轉換網關后，運維人員可以通過統一的監控平臺對整個系統進行集中管理和監控，實時掌握設備的運行狀態和故障信息。一旦出現故障，運維人員能夠迅速定位故障點，并通過網關的遠程診斷功能進行初步的故障排查和處理，大大縮短了故障修復時間，提高了系統的可用性和運維效率，降低了運維成本。

七、應用拓展與總結

基于MODBUS RTU轉EtherCAT協議轉換網關在光伏儲能系統中的成功應用，其具有廣闊的應用拓展前景。在能源行業的其他領域，如風力發電、智能電網等，同樣存在著不同協議設備之間的集成需求。例如，在風力發電機組中，可以利用該網關實現主控PLC與變槳系統、偏航系統等基于MODBUS協議的設備之間的通信互聯，提高風力發電機組的控制精度和運行效率。

此外，隨著工業物聯網的不斷發展，協議轉換網關在實現設備互聯互通、構建數字化車間和智能工廠方面也將發揮重要作用。通過將不同協議的設備接入到工業物聯網平臺，實現設備數據的深度挖掘和分析，為企業的生產管理決策提供有力支持。

總之，MODBUS RTU轉EtherCAT協議轉換網關在能源行業的應用案例充分展示了其在解決協議兼容性問題、提高系統集成度和運維效率方面的優勢。未來，隨著技術的不斷進步和創新，此類協議轉換網關必將在更多的工業領域得到廣泛應用，推動工業自動化向更高水平發展。

（具體內容配置過程及其他相關咨詢可聯系付工。）
