概述
PECI至I2C轉換器MAX6621提供了一種高效、低成本的PECI至SMBus?/I2C協議轉換方案。PECI兼容的主機可以直接從多達4個PECI使能的CPU讀取溫度數據。當測量溫度超過高溫門限時產生中斷，并觸發低/ALERT輸出。通信錯誤時，主機可通過/RESET輸入復位I2C總線。

I2C接口提供了一個獨立的串行通信通道，用于在多主系統或多從系統中與外圍設備同步通信。該接口允許最高400kbps的串行數據速率。

MAX6621工作于+3.0V至+3.6V電源電壓范圍和-20°C至+120°C環境溫度范圍。
數據表：*附件：MAX6621 PECI至I2C轉換器技術手冊.pdf

應用

• 臺式計算機
• 服務器
• 工作站

特性

• 400kbps I2C兼容2線串行接口
• 電源電壓范圍+3V至+3.6V
• PECI 1.0兼容端口
• PECI至I2C轉換
• /ALERT輸出
• /RESET輸入(可屏蔽作為出廠選項)
• 可編程溫度偏移
• 工作溫度范圍：-20°C至+120°C
• 邏輯電平以PECI電源輸入VREF為參考
• I2C總線鎖死超時自動復位
• 無鉛10引腳μMAX?封裝

應用電路

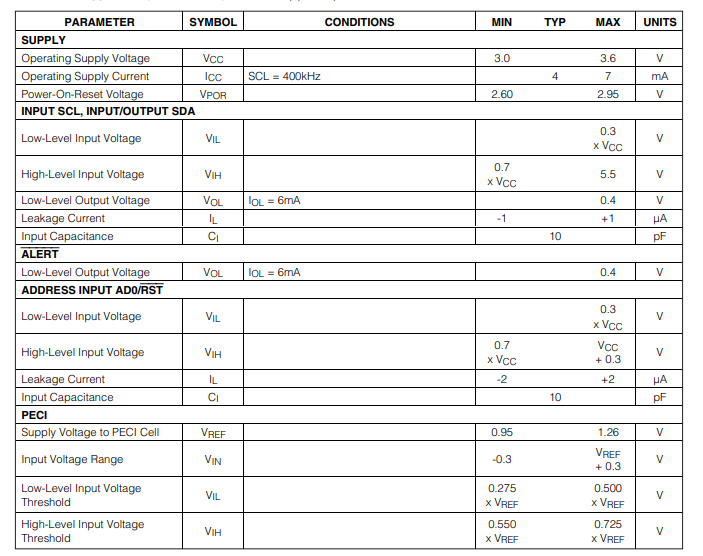

電特性

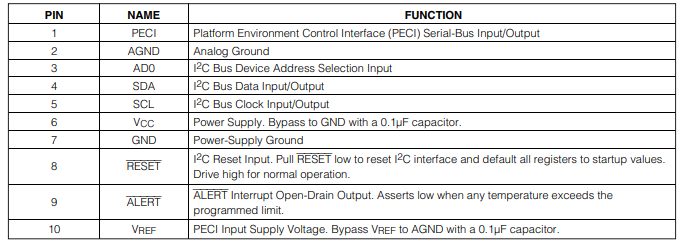

引腳配置描述

邏輯圖

應用信息

多主機操作

如果MAX6621在雙線接口上由多個主機操作，主設備在讀取MAX6621前的寫操作中，應使用重復的START（起始）信號來設置MAX6621的地址指針（見表19）。這是因為主設備1可能在主設備2設置MAX6621的地址指針之后讀取數據。如果主設備2隨后延遲讀取MAX6621的地址指針，主設備1的讀取操作可能會從意外的位置進行。不建議使用多主機操作。

選擇上拉電阻

I^{2}C 協議要求在數據和時鐘線上使用上拉電阻來提供邏輯高電平。在功耗與速度之間需要權衡，因此在選擇上拉電阻值時必須謹慎決策。總線上連接的每個設備都會引入一定的電容，即使設備處于非工作狀態。I^{2}C 規范要求從低到高（30% 至 70%）的最小上升時間為300ns，以實現快速模式（400kbps）下指定的數據速率。有關詳細信息，請參考 I^{2}C 規范。為滿足上升時間要求，上拉電阻應滿足 t_{R} = 0.85R_{PULLUP} × C_{BUS} ≤ 300ns 。對于典型的低總線電容，可使用4.7kΩ 的電阻。對于400pF的總線電容，應選擇小于880Ω 的上拉電阻。許多 I^{2}C 設備在最低指定上升時間未達到時仍可工作。然而，如果波形上升時間過長，這些波形將無法被主機正確識別。
