MAX6618 PECI至I2C轉換器技術手冊
概述
PECI至I2C轉換器MAX6621提供了一種高效、低成本的PECI至SMBus/I2C協議轉換方案。PECI兼容的主機可以直接從多達4個PECI使能的CPU讀取溫度數據。
I2C接口提供一個獨立的串行通信通道，用于在多主系統或多從系統中與外圍設備同步通信。該接口允許最高400kbps的串行數據速率。
MAX6618工作于+3.0V至+3.6V電源電壓范圍和-20°C至+120°C環境溫度范圍。
數據表：*附件：MAX6618 PECI至I2C轉換器技術手冊.pdf
應用
- 臺式計算機
- 服務器
- 工作站
特性
- 400kbps I2C兼容2線串行接口
- +3V至+3.6V電源電壓
- PECI 1.0兼容端口
- PECI至I2C轉換
- 可編程溫度偏移
- 工作溫度范圍：-20°C至+120°C
- 邏輯電平以PECI電源輸入V
REF為參考 - I2C總線鎖死超時自動復位
- 無鉛、10引腳μMAX?封裝
應用電路

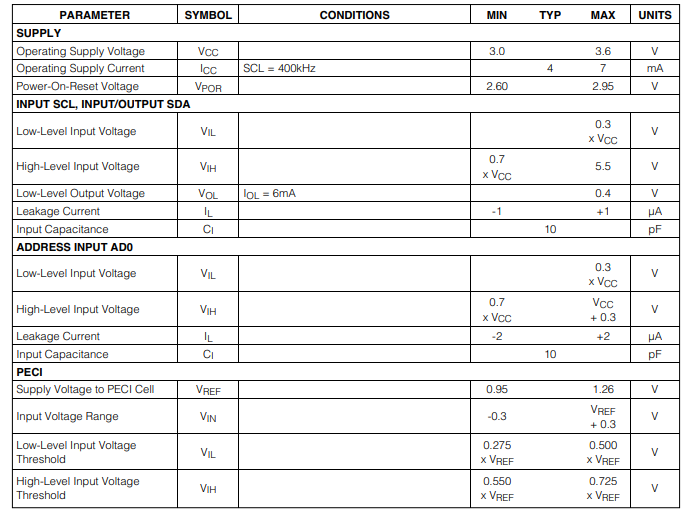

電特性

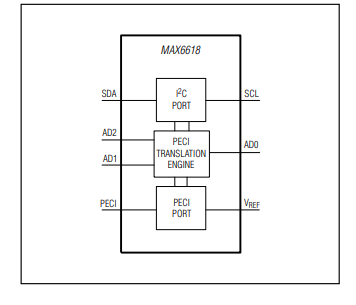

邏輯圖

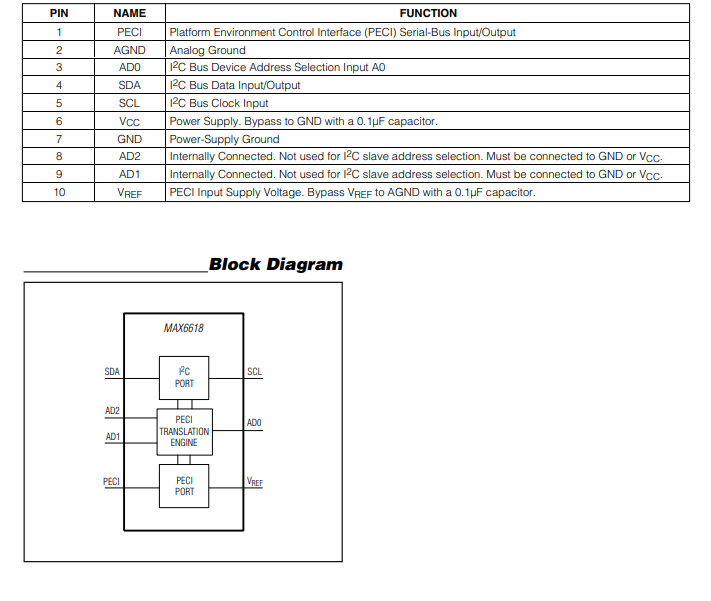

引腳配置描述
