概述
ADGM1144 是一款寬帶單刀四擲 (SP4T) 開關，使用 ADI 公司的微機電系統 (MEMS) 開關技術制造。該技術可實現小尺寸、寬射頻帶寬、高線性、低插入損耗開關，工作頻率低至 0 Hz/DC，使其成為滿足各種射頻和精密設備開關需求的理想解決方案。

集成驅動器芯片會產生高電壓，從而以靜電方式驅動可以由并行接口和串行外設接口 (SPI) 控制的開關。所有四個開關均可獨立控制。

該器件采用 24 引腳、5 mm × 4 mm × 1.0 毫米，焊盤網格陣列封裝 (LGA)。

ADGM1144 集成了避免懸空節點所需的 10 MΩ 電阻器。這些集成的 10 MΩ 電阻器可節省電路板空間并消除開關上的懸空節點。為確保 ADGM1144 以最佳方式工作，請參考數據手冊中的“關鍵運行要求”部分。

在本數據手冊全文中，多功能引腳（例如 IN1/SDI）可能使用引腳全稱或引腳的單一功能指代，例如 IN1（如果僅與該功能相關時）。
數據表：*附件：ADGM1144 0 Hz DC至18 GHz、SP4T、MEMS開關技術手冊.pdf

應用

• 自動測試設備 (ATE) 負載和探針板
• 具有高速數字測試功能的直流
• 繼電器替代方案
• RF 測試儀器儀表
• ATE：RF/數字和混合信號
• 射頻無線通信
• 高性能 RF 開關

特性

• 全性能工作頻率范圍：DC至18 GHz（典型值）
• RF性能特性
  • 插入損耗：-1.7 dB（典型值，16 GHz）
  • 隔離：-18.5 dB（典型值，6 GHz）
  • IIP3：73 dBm（典型值）
  • RF功率：33 dBm（最大值）
• 導通電阻：1.9 Ω（典型值）
• 直流電流處理：200 mA
• 驅動壽命：2億個周期（最小值）
• 開關導通時間：200 μs（典型值）
• 集成3.3 V驅動器，通過并行和SPI接口實現簡單控制
• 獨立控制開關
• 節省空間的集成式無源組件
  • 開關上無需浮空節點
• 5 mm × 4 mm × 1.0 mm、24引腳基板柵格陣列封裝
• 溫度范圍：?40°C至+85°C
• 開關位置未知，無電源電壓

框圖

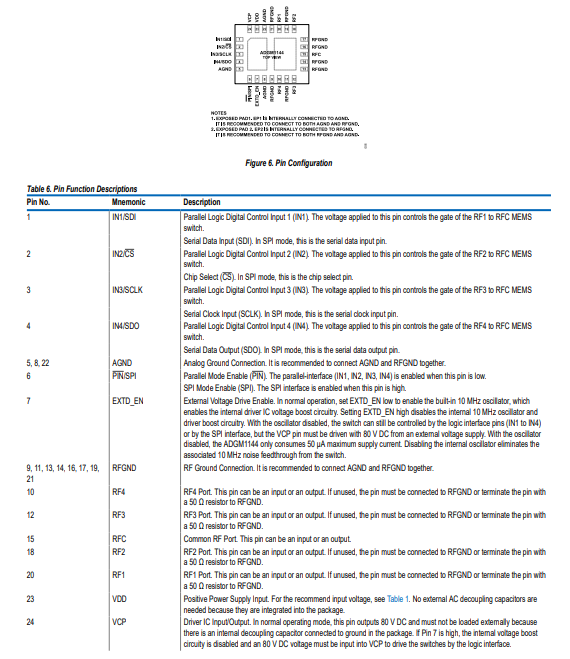

引腳配置描述

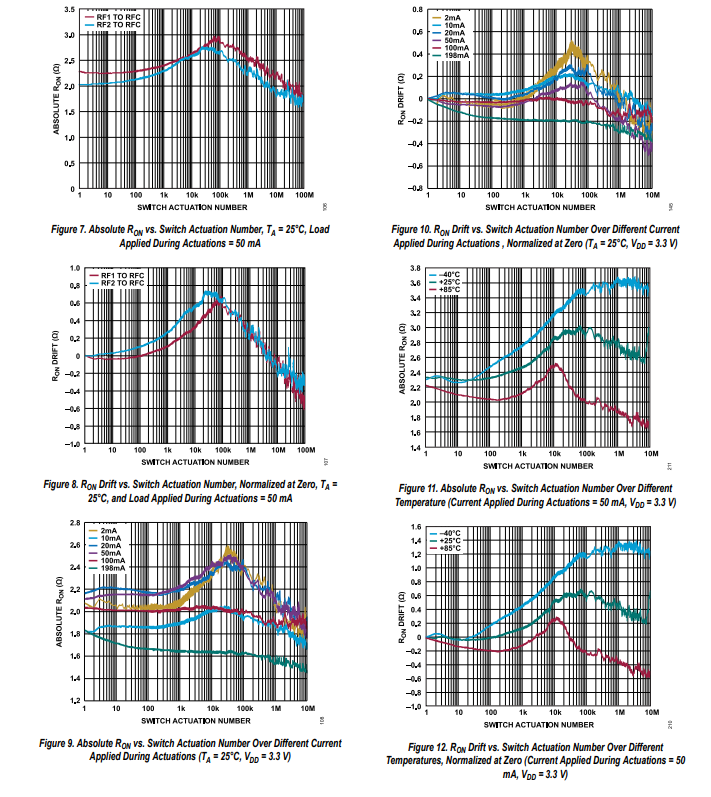

典型性能特征

工作原理

開關設計

ADGM1144是一款寬帶單刀四擲（SP4T）開關，采用亞德諾半導體（Analog Devices, Inc.）的微機電系統（MEMS）開關技術制造。該技術能夠?qū)崿F(xiàn)高性能、低功耗、低失真的千兆赫茲級開關，以滿足嚴苛的射頻（RF）應用需求。

MEMS技術的一個關鍵優勢在于，它能同時實現高頻性能與出色的直流精度，在高達6GHz的頻率下展現卓越表現，同時具備優異的可靠性和極小的表面貼裝封裝尺寸，使MEMS開關成為射頻及精密信號儀器應用的理想之選。

這些開關采用靜電驅動的MEMS結構。板載電荷泵在內部產生偏置電壓（60V），以驅動開關。

并行數字接口

ADGM1144可通過并行接口進行控制。標準互補金屬氧化物半導體（CMOS）/低壓晶體管 - 晶體管邏輯（LVTTL）信號通過該接口控制ADGM1144所有開關通道的獨立開啟和關閉。

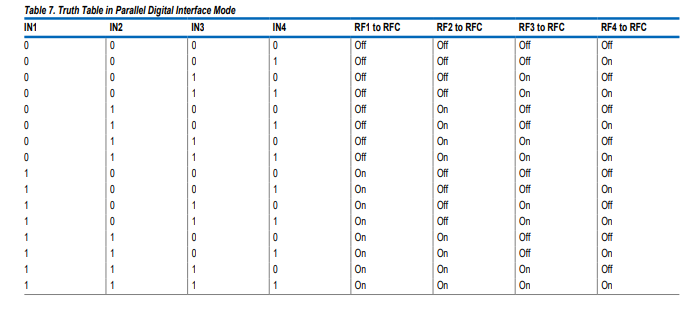

設置引腳6（PIN/SPI）置低可啟用并行控制接口。引腳1、2、3和4（IN1、IN2、IN3和IN4）控制ADGM1144的開關功能。當向這些引腳中的一個施加邏輯1時，相應的開關開啟。反之，施加邏輯0時，開關關閉。實際上，一次只能將一個RFx輸入連接到RFC。真值表見表7。

當引腳23（V DD ）未施加電源電壓時，所有開關均處于不確定狀態。
