ePTFE（膨體聚四氟乙烯）防水透氣膜的結構設計與其應用場景密切相關，其層數并非固定，而是根據功能需求通過復合其他材料形成多層結構。今天我們就詳細的介紹ePTFE膜的結構及應用：

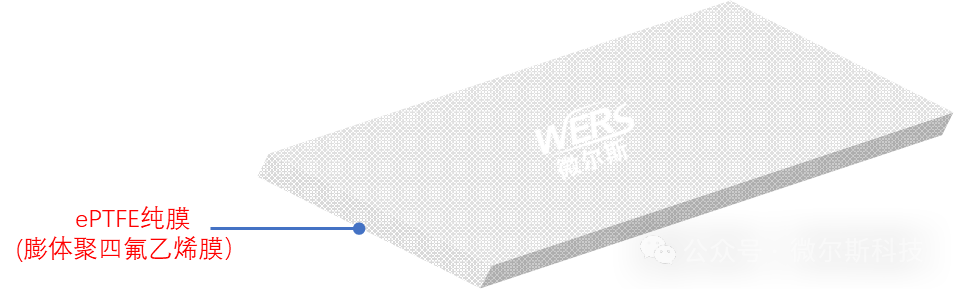

1. 單層結構?（又稱“ePTFE純膜”）

ePTFE純膜?：沒有經過任何工藝復合的結構，僅包含膨體聚四氟乙烯材料，通過拉伸工藝形成多孔網格。

特點?：高孔隙率（70%~95%）、孔徑范圍（0.1~10μm）、厚度（10~200μm）。

局限性?：10um~50um厚度的力學強度低（易撕裂）、沒有支撐層容易塌陷，復合其他材料作為支撐時，能增強實用性。

推薦型號：VS801、VS802、ES681、ES682、PD011等

應用實例：消費電子（智能手表、智能手機等）、車燈等。

2. 復合多層結構?（又稱"ePTFE復合膜"）

實際應用中，ePTFE復合膜通常與其他功能材料層結合，形成復合結構以滿足不同場景需求。常見的多層復合結構設計方案如下：

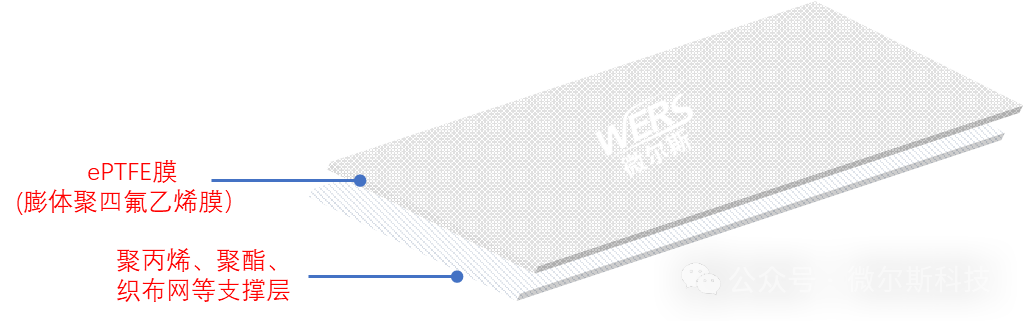

（1）雙層結構?

ePTFE膜 + 支撐層?

支撐層材料?：聚酯（PET）無紡布、聚丙烯（PP）網格、金屬網等。

功能?：提高機械強度，防止膜在壓力或振動下變形破損。

推薦型號：ES672、ES673、VT071、VT073等

應用實例?：消費電子、工業過濾、鋰電池隔膜等。

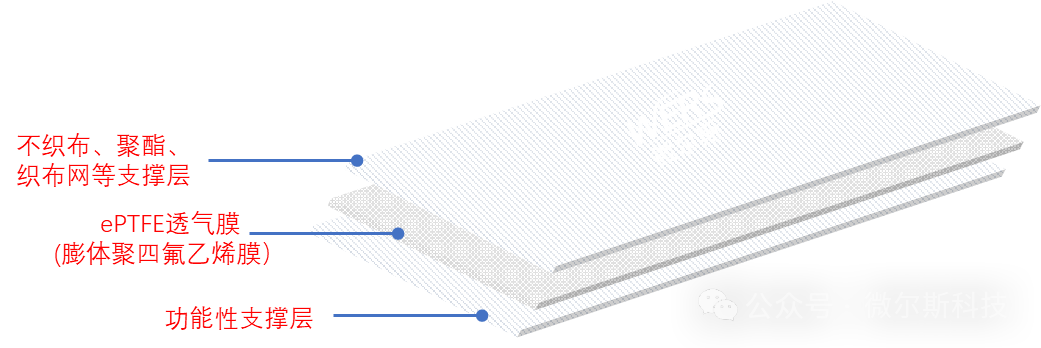

（2）三層結構?

外層保護層 + ePTFE膜 + 內層支撐層?

外層材料?：耐候性涂層或高密度織物。

內層材料?：吸濕透氣無紡布（醫療敷料）、親水改性層（液體過濾）。

功能?：

外層：抗磨損、防紫外線、防污染；

內層：改善界面親和性，防止膜孔堵塞。

推薦型號：VE303、VE305、VE380等

應用實例?：半導體、醫用透氣膜等。

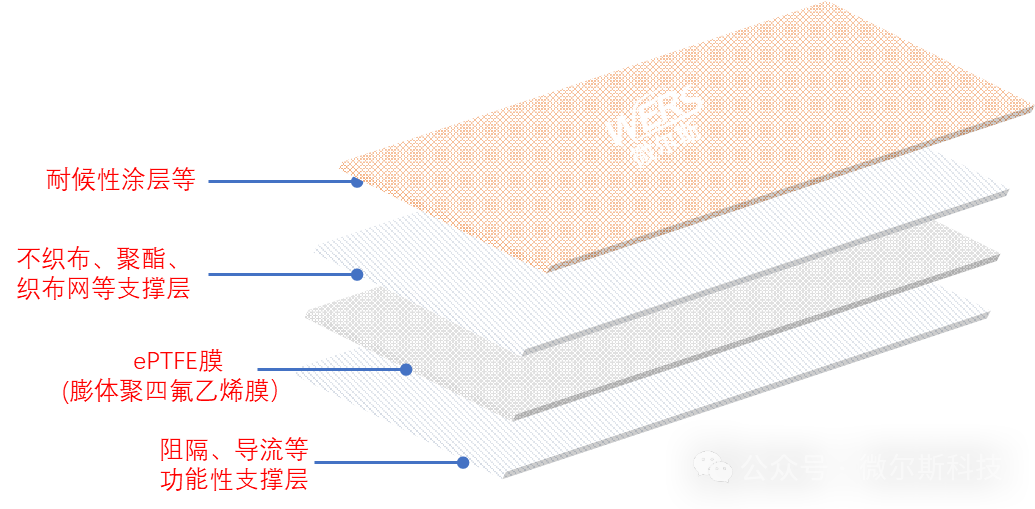

（3）四層及以上結構?

多層復合功能性設計?

示例?：

阻隔層?（防化學腐蝕） + ?ePTFE膜?（透氣） + ?粘接層? + ?基材層?；

導流層?（引導流體分布） + ?ePTFE膜?（過濾） + ?增強層? + ?密封邊緣層?。

推薦型號：EF783、EFC781等。

功能?：針對復雜工況（如高溫煙氣過濾、燃料電池質子交換膜）實現多功能集成。

3. 多層結構的核心設計原則?

功能分工?：

外層：防護、耐候、導流；

中間層（ePTFE膜）：核心功能（透氣、過濾、絕緣）；

內層：支撐、密封、界面優化。

材料兼容性?：

各層材料的熱膨脹系數需匹配，避免溫度變化導致分層；

復合工藝（如熱壓、膠黏劑）需保證層間結合力。

孔徑梯度設計?：

多層復合時可設計梯度孔徑（如外層大孔截留粗顆粒，內層小孔高效過濾），延長使用壽命。

4. 典型應用場景的結構示例?

（1）防水透氣膜（如醫用）?

3層結構?：外層尼龍織物（耐磨） + ePTFE膜（防水透氣） + 內層針織襯里（舒適）；

關鍵點?：通過PU涂層覆蓋膜表面微孔，防止液態水滲透，同時允許氣態水分子通過。

（2）高溫工業除塵濾袋?

4層結構?：

表面超細纖維層（預過濾粉塵）；

ePTFE膜（主過濾層，孔徑0.5~3μm）；

玻纖織物（耐高溫支撐層）；

防靜電涂層（避免靜電吸附粉塵）。

（3）醫用透氣膠帶?

2層結構?：ePTFE膜（抑菌透氣） + 醫用壓敏膠層（低致敏性粘接）。

四、關于微爾斯科技

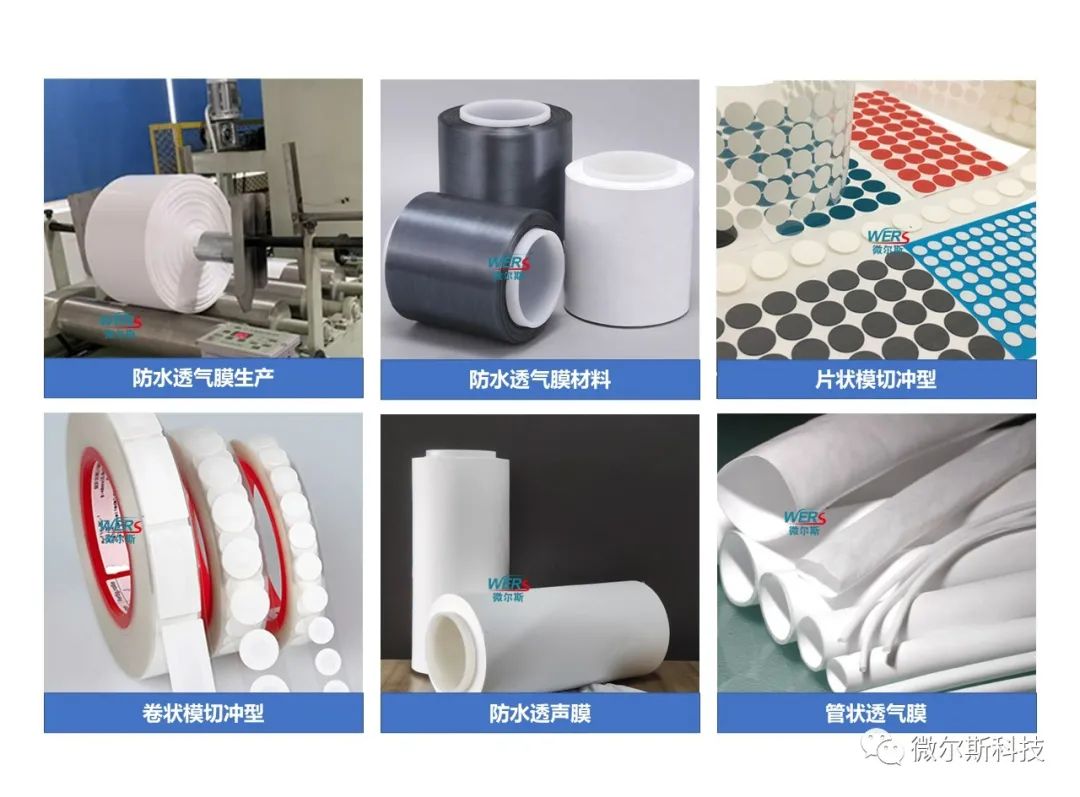

微爾斯新材料事業部（VONM）是微爾斯科技的材料研發部門，專注于高分子微孔多材料的研發與應用，依托掌握的膜改性技術、復合技術及功能性技術（疏水疏油透氣、防水透聲通音、微孔精密過濾等）。現已開發了eptfe透氣管、eptfe防水透氣膜、防水透聲通音膜等。并且可以根據要求定制產品及解決方案，以滿足各領域的不同應用需求。
