SN5545xB 和 SN7545xB 器件是專為系統中使用的雙外設驅動器 采用 TTL 邏輯。該系列在功能上可與 SN75450 互換并取代 系列和以前制造的 SN75450A 系列器件。設備的速度相等 SN75450 系列的器件設計可確保免于閂鎖。 二極管箝位輸入簡化了電路設計。
*附件：sn75451b.pdf

SNx5451B、SNx5452B、SNx5453B 和 SNx5454B 器件是雙外設 AND、NAND、OR、 和 NOR 驅動器（假設為 positive logic），以及 logic gates 的輸出 內部連接到 NPN 輸出晶體管的基極。

SN5545xB 驅動器的特性是在整個軍用范圍內運行 –55°C 至 125°C。 SN7545xB 驅動器的額定工作溫度范圍為 0°C 至 70°C。

特性

• 額定電流可達 300 mA
• 高達 30 V 的高壓輸出
• 20 V 時無輸出閂鎖（導通 300 mA 后）
• 高速開關
• 集電極開路輸出
• 適用于各種應用的電路靈活性
• TTL 兼容型二極管箝位輸入
• 標準電源電壓

參數

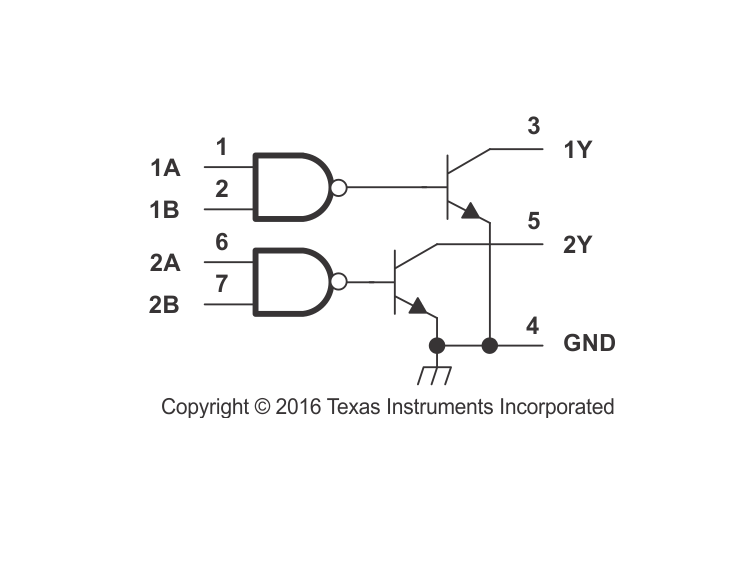

方框圖

. 產品概述

• ?產品系列?：SNxB, SNxB
• ?類型?：雙外設驅動器，適用于高電流、高速切換
• ?特點?：
  • 適用于高達mA的電流
  • 高壓輸出達V
  • 無輸出閂鎖（在V下導通mA后）
  • 高速切換
  • 開集電極輸出
  • TTL兼容的二極管箝位輸入
  • 標準電源電壓

. 應用領域

• 高速邏輯緩沖
• 功率驅動
• 燈驅動
• LED驅動
• 線驅動
• 存儲器驅動

. 功能描述

• ?邏輯輸入?：SNB為與門驅動器，SNB為與非門驅動器，SNB為或門驅動器，SNB為非或門驅動器。
• ?輸出驅動?：輸出晶體管基極與邏輯門輸出內部連接，允許高電流驅動。
• ?溫度范圍?：SNxB系列適用于°C至°C的商業溫度范圍，SNxB系列適用于-°C至°C的軍事溫度范圍。

. 電氣規格

. 絕對最大額定值

• ? 電源電壓（VCC） ?：V
• ? 輸入電壓（VI） ?：.V
• ?發射極間電壓?：.V
• ? 關斷狀態輸出電壓（VO） ?：V
• ?連續集電極或輸出電流?：mA
• ?峰值集電極或輸出電流?：mA
• ?連續總功耗?：見功耗額定表
• ? 工作結溫（TJ） ?：°C
• ? 存儲溫度（Tstg） ?：-°C至°C

. 推薦工作條件

• ? 電源電壓（VCC） ?：.V至.V
• ? 高電平輸入電壓（VIH） ?：V
• ? 低電平輸入電壓（VIL） ?：.V
• ? 工作自由空氣溫度（TA） ?：°C至°C（SNxB），-°C至°C（SNxB）

. 電氣特性

• ? 輸入箝位電壓（VIK） ?：-.V至-.V
• ? 低電平輸出電壓（VOL） ?：.V至.V
• ? 高電平輸出電流（IOH） ?：μA
• ? 輸入電流（II） ?：高電平輸入電流為μA，低電平輸入電流為-mA至-.mA

. 開關特性

• ? 低電平到高電平輸出傳播延遲時間（tPLH） ?：ns至ns
• ? 高電平到低電平輸出傳播延遲時間（tPHL） ?：ns至ns
• ? 低電平到高電平輸出轉換時間（tTLH） ?：ns
• ? 高電平到低電平輸出轉換時間（tTHL） ?：ns至ns

. 封裝與尺寸

• ?封裝類型?：包括PDIP、SOIC、SO、LCCC等多種封裝選項。
• ?引腳數?：引腳或引腳
• ?具體封裝尺寸和引腳排列?：請參考數據表中的封裝信息。

. 應用與實施

• ?典型應用?：驅動LED和高電壓外設，如繼電器。
• ?設計指南?：包括輸入條件、輸出條件、電源推薦、布局指導等。
• ?布局示例?：提供了布局示例圖。

. 文檔與支持

• 提供相關技術文檔、支持社區、工具和軟件等資源鏈接。
• 強調用戶需自行負責選擇合適的產品、設計驗證和測試，并確保應用符合相關標準和要求。
