前言

為啥是TinyUSB?給強大的RT配個輕巧的USB棧！

USB這個讓我們方便快捷的接口，幾乎無處不在。在嵌入式世界里，尤其是用上了像NXP i.MX RT這樣性能強勁的跨界MCU，我們自然希望它能輕松駕馭USB通信。官方所提供的示例只涵蓋了USB基礎類，對于諸如ECM、NCM等特定類的開發而言，若要從頭開始構建，有可能會拖延客戶項目的推進。

這時候，TinyUSB閃亮登場！

想象一下，一個開源（MIT 協議）、輕量級、跨平臺、示例友好的USB協議棧，是不是有點小激動？

選擇TinyUSB的幾大優勢：

• 輕巧高效：資源占用小，對內存和 Flash 都很友好。對于性能本就充裕的RT系列，更是能跑得飛起

• 功能全面：支持常見的設備類（CDC, MSC, HID, MIDI, Vendor等）和主機功能，甚至復雜的復合設備也不在話下。你想讓你的RT板子變成U盤、虛擬串口、鍵盤鼠標？TinyUSB都能幫你搞定

• 易于移植：清晰的架構設計和OSAL，無論是裸機還是RTOS環境，移植起來都相對順暢

• 社區活躍 & 開源免費：MIT協議方便客戶使用。同時提供了大量的例程，即使是初學者也可以通過這個項目入門USB開發

所以，如果你想在你的NXP RT項目加上USB功能，或者學習一些特定class的開發，TinyUSB是一個值得嘗試的選擇。本文就將手把手帶你，在熟悉的MCUXpresso IDE環境下，完成TinyUSB的移植，讓你的RT開發板通過USB與世界自由溝通！

一、準備事項：裝備檢查

動手之前，確保你的“武器庫”齊全：

• 硬件平臺：一塊NXPi.MX RT開發板，本文以RT1060-EVK為例，和能把它“安排”明白的調試器（JLink或LinkServer都行）。

• 軟件工具：

• MCUXpresso IDE: NXP 的官方 IDE，我們的主戰場（版本越新越好）

• Git: 版本控制神器，管理代碼和子模塊的必備佳品

• Make: 構建工具，跑 TinyUSB 自帶腳本會用到

• Python: 同樣是跑腳本用

開辟工作目錄并獲取TinyUSB源碼。創建項目文件夾，然后用 Git 初始化，拉取TinyUSB庫。

mkdir //TinyUSB_Porting cd /c/TinyUSB_Porting git init

把TinyUSB官方倉庫加進來，用子模塊的方式，既能保持項目整潔，又能方便地到最新版。

git submodule add https://github.com/hathach/tinyusb.git tinyusb

搞定！Tinyusb文件夾里現在就是協議棧的源碼和各種示例了。

二、小試牛刀：命令行下的“熱身運動”

在直接跳進IDE的“大坑”之前，咱們先在命令行下跑個官方示例，確保TinyUSB和 NXP的底層驅動能跑通，能避免很多不必要的麻煩。

步驟1: 選個入門示例開動

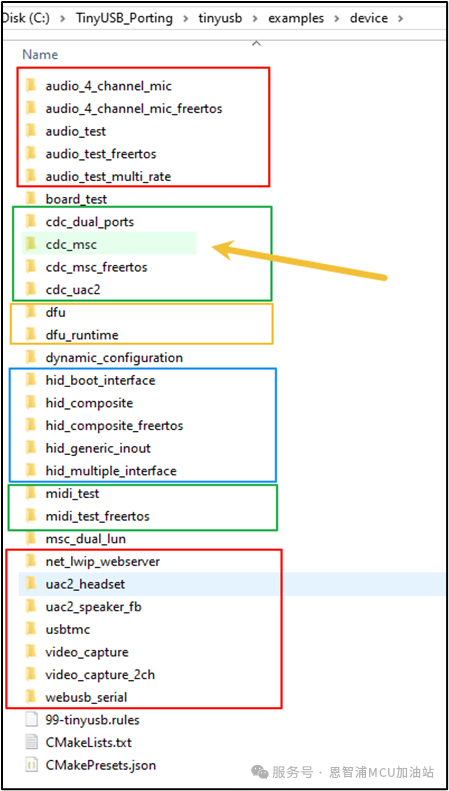

TinyUSB 的examples/device 目錄下有很多好玩的示例。我們就選 cdc_msc 這個經典的“二合一”設備（虛擬串口 + U盤）開刀。

cd tinyusb/examples/device/cdc_msc

步驟2:TinyUSB獲取NXP的依賴項

TinyUSB支持很多芯片和開發板，對于NXP RT，它提供了腳本來自動下載 MCUXpresso SDK的相關驅動。

# 告訴 Make 我們用的是 RT1060EVK 板子 make BOARD=mimxrt1060_evk get-deps

這條命令會運行 tinyusb/tools/get_deps.py imxrt 腳本，把NXP RT系列需要的驅動文件從GitHub上扒下來，放到 inyusbhwmcu xpmcux-sdk目錄。

！！友情提示：NXP 的 Kinetis、LPC、MCX等系列需要用不同的參數去拉取各自的依賴包，別搞混了，對于同一個系列的MCU，只需要拉取一次就可以了。

步驟3: 編譯！看看會不會“炸”

是時候檢驗成果了。用Make命令編譯這個示例：

# 參數解釋： # BOARD=mimxrt1060_evk - 目標板 # DEBUG=1 - 打開調試信息，方便看日志 # LOG=2 - 日志輸出級別 # LOGGER=rtt - 默認使用UART打印日志，也指定用 RTT 或者SWO # PORT=1 - 多個USB Controller時可選 # SPEED=full - USB 全速模式 (也可以試試 high 高速) make BOARD=mimxrt1060_evk DEBUG=1 LOG=2 LOGGER=rtt PORT=1 SPEED=full all

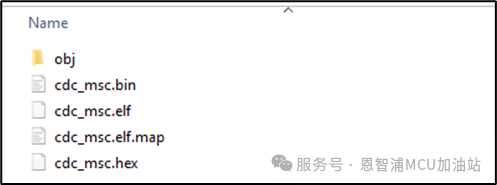

如果終端沒有噴出一堆錯誤，并且在 _build/mimxrt1060_evk目錄下看到了 .elf, .bin這些熟悉的身影，那么恭喜你，第一階段勝利！

步驟4: 下載！是騾子是馬拉出來遛遛

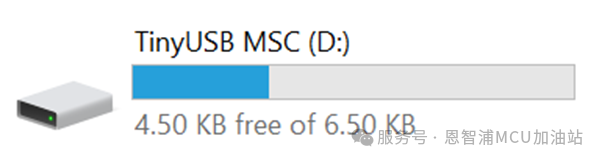

把編譯好的固件燒錄到你的RT板子上，插上USB線（連接到板子的 USB Device 端口）。如果你的電腦成功識別出一個U盤，那就穩了！這證明TinyUSB和NXP底層驅動這對“CP”在你這塊板子上是能正常工作的。

三、主戰場：MCUXpresso IDE集成

熱身完畢，該進入主戰場——MCUXpresso IDE了。我們要把TinyUSB“塞”進一個標準的IDE工程里。

步驟1: 建立“根據地” (創建基礎工程)

在 IDE 里，為你的 RT MCU創建一個新的工程。你可以從 hello_world 這種簡單的 SDK 示例開始，或者干脆創建一個只包含必要驅動的空工程。確保這個基礎工程能獨立編譯、下載、運行。

步驟2: 給 TinyUSB 安個“家” (添加源碼文件夾)

為了不讓項目結構亂成一鍋粥，我們在 IDE 里給 TinyUSB 單獨創建一個“家”（源文件夾）。

1.右鍵項目-> New -> Source Folder。

2.取個名字，比如tinyusb。

步驟3: 搬運 TinyUSB 的“家當” (復制核心文件)

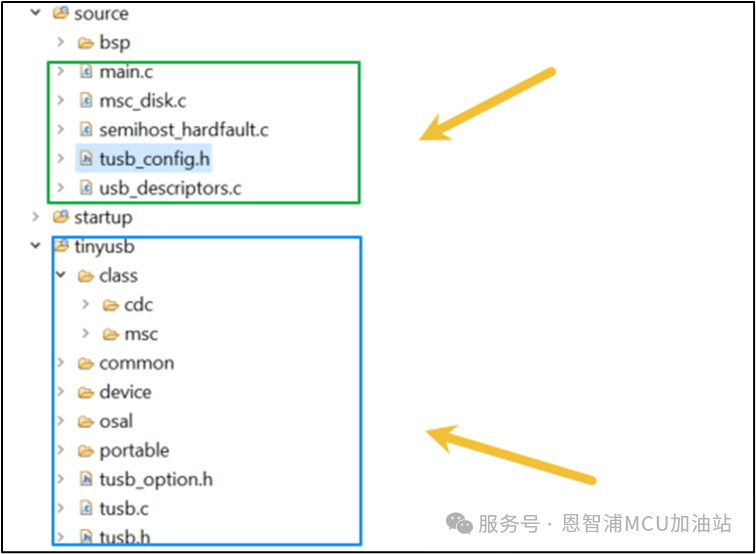

把之前 Git 下載的 tinyusb/src目錄下的核心文件復制到剛創建的 tinyusb 文件夾里。注意只選擇需要的device端代碼即可。主要包括：

• src/common: 通用工具函數

• src/device: USB 設備協議棧核心代碼

• src/class: 你需要用到的 USB 功能類驅動（比如cdc, msc）

• src/osal: 操作系統抽象層

• src/portable/nxp/chipidea/ci_hs和nxp/ehci: NXP RT 芯片上USB 控制器的底層驅動

• src/tusb.c, src/tusb.h:TinyUSB 的主入口和核心頭文件

• src/tusb_option.h: 默認編譯選項



步驟4: 把“說明書”和“應用代碼”也拿過來 (復制配置和示例文件)

cdc_msc 示例能跑起來，還需要幾個關鍵的配置文件和應用層代碼。把它們從 examples/device/cdc_msc/src/ 復制到 IDE 項目的主源碼目錄（通常叫source 或src）：

• main.c: 示例的主函數（替換掉hello_world.c）

• msc_disk.c / .h: U盤功能的底層存儲接口（你需要實現它來讀寫你的存儲器）

• tusb_config.h: TinyUSB的配置文件。所有功能的開關、參數都在這里調

• usb_descriptors.c / .h:USB設備的“身份證”——各種描述符。電腦就是靠這些信息來認識設備

步驟5: 板級支持包 (BSP) 文件別落下

示例代碼會調用TinyUSB重寫的板級初始化函數。檢查下 examples/device/cdc_msc/src/ 和 hw/bsp 目錄下類似 board_api.h family.c 這樣的文件，有的話也一并復制到你項目的board 或bsp目錄。

步驟6: 給編譯器“指路” (配置 IncludePaths)

現在文件都搬過來了，但編譯器還不知道去哪找頭文件。我們需要在 IDE 里配置包含路徑：

• 右鍵項目-> Properties -> C/C++ Build -> Settings -> Tool Settings -> MCUC Compiler -> Includes

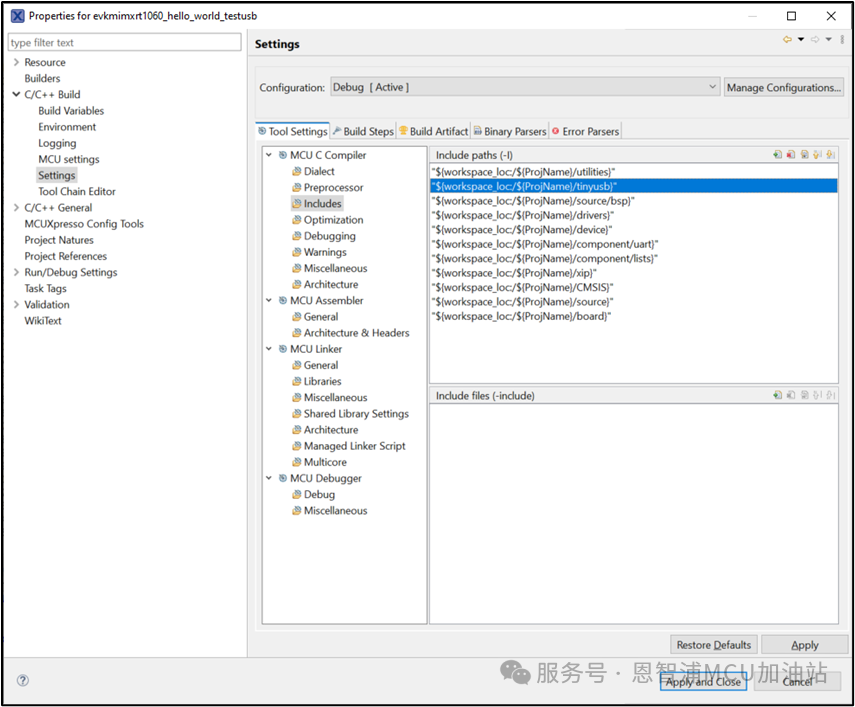

• 點擊"Add..."，把下面這些路徑加進去（根據實際項目結構可能需要微調）

步驟7: 配置 PreprocessorDefines

TinyUSB 用宏定義來識別目標平臺和開關功能。我們需要告訴它現在是在為誰工作：

• 右鍵項目-> Properties -> C/C++ Build -> Settings -> Tool Settings -> MCUC Compiler -> Preprocessor。

• 點擊"Add..."，添加以下宏定義：

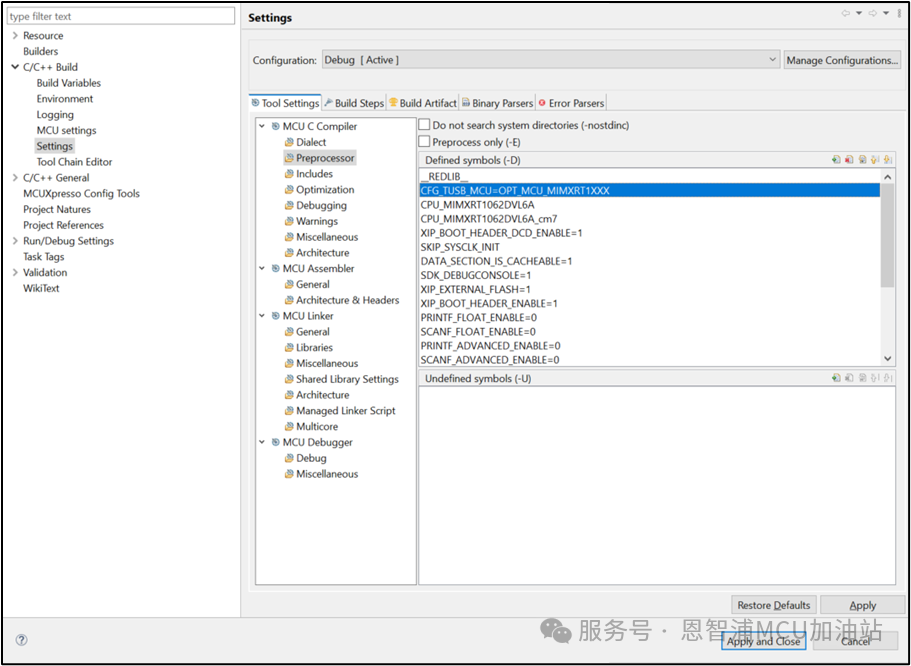

• CFG_TUSB_MCU=OPT_MCU_MIMXRT1XXX: 關鍵！這就是告訴 TinyUSB：“現在需要跑在 NXP RT 芯片上！”

• 按需添加其他調試宏，比如 CFG_TUSB_DEBUG=2

步驟8: 配置“硬件接口” (Pin Mux 和 Clock)

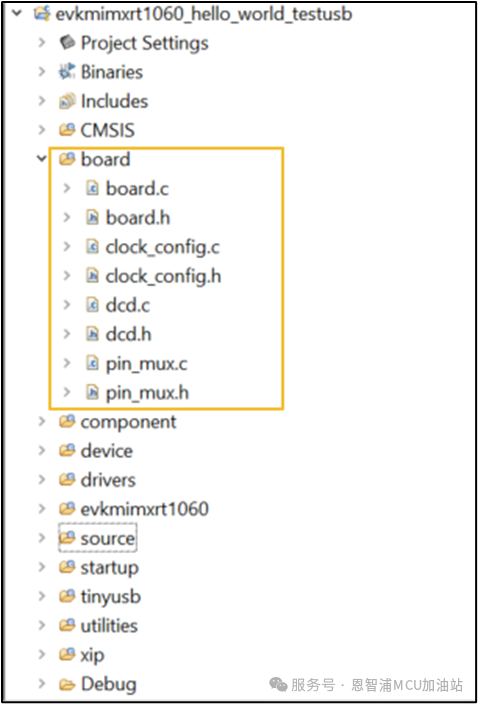

別忘了硬件！它們負責開發板上的各種PINMUX，直接使用TinyUSB中：tinyusbhwspimxrtoardsmimxrt1060_evk下提供的配置替換即可！

步驟9: 掃清“障礙” (處理沖突與缺失)

集成路上總會有些小坎坷：

• SDK 組件缺失: 從hello_world工程開始移植TinyUSB可能會缺少相關組件，比如OCOTP，可以通過MCUXpressoIDE中的管理工具很方便的添加它們。

• family.c和board_api.h的“戲份”: 這些文件通常負責板級的初始化（比如 board_init()）。確保它們已經正確移植好！

4. TinyUSB配置文件和Class文件

• tusb_config.h (協議棧的“控制面板”):

• 這個文件用于TinyUSB的基礎配置。雖然有些配置（如MCU類型 CFG_TUSB_MCU）可能通過編譯器 -D參數傳入，但大部分基礎和類相關的配置都在這里完成。

• usb_descriptors.c / .h (設備的“身份證”和“說明書”):

• 這里定義了所有USB 描述符：設備描述符、配置描述符、接口描述符、端點描述符、字符串描述符等等。

• class文件夾：參考cdc/msc，其他類型的示例移植方法也是類似的。

五、勝利收官：總結展望

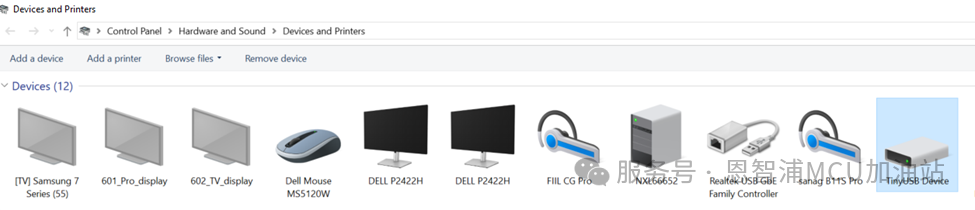

恭喜！如果你一路跟著走到這里，并且成功讓你的NXP RT開發板在電腦上被識別為一個 USB disk 設備，那么你已經掌握了在MCUXpresso IDE環境下移植TinyUSB 的核心技巧。

現在，RTMCU已經插上了TinyUSB的“翅膀”，可以更自由地翱翔在USB的世界里了。以此為起點，我們可以探索TinyUSB 支持的其他USB Class (HID, MIDI, 網卡等)、將TinyUSB集成到你的實際項目中，實現更復雜的USB功能或者host端協議棧！這些就留給感興趣的小伙伴來嘗試了！
