TPS2400 過壓保護控制器與外部 N 溝道 MOSFET 配合使用 將敏感電子元件與破壞性的電壓尖峰和浪涌隔離開來。它具體 旨在防止與汽車環境相關的大電壓瞬變（負載突降） 防止損壞敏感電路。當檢測到潛在的破壞性電壓電平時 TPS2400在發生任何損壞之前斷開電源與負載的連接。
*附件：tps2400.pdf

內部電路包括修整帶隙基準、振蕩器、齊納二極管、電荷 pump、comparator 和 control logic。TPS2400 器件設計用于外部 N 溝道 MOSFET，可在各種電壓下輕松獲得。

特性

• 高達 100V 的過壓保護
• 6.9V 過壓關斷閾值
• 3V 欠壓關斷閾值
• 過壓關斷時間 小于 1 μs
• 由
  內部電荷泵驅動的外部 N 溝道 MOSFET
• 1mA 最大靜態電源電流
• 5 引腳 SOT–23 封裝
• –40°C 至 85°C 環境溫度范圍
• 2.5kV 人體模型 500V CDM
  靜電放電保護

參數

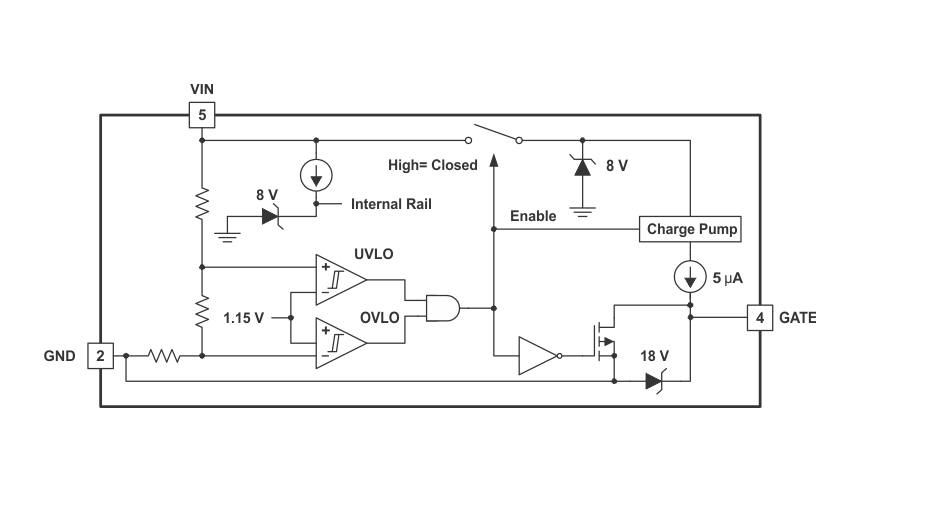

方框圖

. 產品概述

TPS是一款過壓保護控制器，用于在檢測到潛在的破壞性電壓尖峰或浪涌時，通過外部N溝道MOSFET快速隔離敏感電子設備。它適用于需要保護負載免受高電壓瞬態影響的場景，如汽車環境（如負載突降）。

. 主要特性

• ?高電壓保護?：支持高達V的過壓保護。
• ?快速響應?：過壓關斷時間小于μs。
• ?低靜態電流?：最大靜態供電電流為mA。
• ?寬工作溫度范圍?：-°C至°C。
• ?靜電放電保護?：符合HBM .kV和CDM V標準。
• ?小型封裝?：采用引腳SOT-封裝。

. 應用領域

• 車載電子設備（如手機、PDA、便攜式PC、媒體播放器、數字相機、GPS等）。
• 任何需要防止電壓瞬態損壞敏感負載的設備。

. 功能描述

• ?過壓和欠壓保護?：當輸入電壓超過設定的過壓閾值（.V）或低于設定的欠壓閾值（V）時，TPS將關閉外部MOSFET，從而隔離負載。
• ?內部電荷泵?：為外部MOSFET的柵極驅動電路提供所需電壓。
• ?Zener二極管?：限制內部電源軌和柵極輸出電壓。
• ?關斷MOSFET?：在過壓或欠壓事件發生時，關閉外部N溝道MOSFET以隔離負載。

. 典型應用

• ?過壓保護電路?：文件提供了使用TPS構建過壓保護電路的示例，包括如何連接外部MOSFET、感測電阻、輸入和輸出電容等。
• ?高側和低側開關過壓保護?：詳細說明了如何配置TPS以驅動高側或低側開關，從而保護V負載。

. 設計指南

• ?輸入電壓范圍?：推薦在.V至.V之間操作，但VIN引腳可耐受高達V的電壓。
• ?感測電阻選擇?：根據所需的電流限制和TPS的內部參考電壓選擇合適的感測電阻值。
• ?布局考慮?：避免GATE引腳到GND的泄漏路徑，以減小對GATE輸出電流的影響。

. 封裝與尺寸

• ?封裝類型?：SOT-（引腳）。
• ?封裝尺寸?：.mm x .mm。

. 文檔支持

• 提供了詳細的數據手冊，包括引腳配置、電氣特性、典型特性曲線、應用信息和布局指南。
• 提供了相關的應用筆記和社區資源鏈接，以幫助用戶更好地理解和使用TPS。
