在全球能源結構轉型加速推進與政策驅動的雙重作用下，油氣輸送、智慧水務及化學化工等流體計量場景正面臨效率革命與智能化升級的迫切需求。

傳統機械式流量計雖在工業初期有效支撐了基礎計量需求，但其機械磨損、精度衰減與運維困難等固有缺陷已難以適應現代工業對精準化、智能化與可持續發展的多維訴求。

在此背景下，超聲波流量計則憑借著高精度探測、可實時監測、無侵入式安裝、無阻流部件、易于維護與綠色環保等優勢實現了突破性發展，成為當代高精度流體計量體系中不可或缺的重要一環。

該技術不僅是撬動能源利用效率提升、支撐智慧管網建設、推動綠色工業轉型的重要支點，還是促進全球可持續發展的關鍵助力之一。

超聲波流量計：以聲波為“尺”，以時間為“度”

超聲波流量計是一種能直接輸出數字流量信息的流體計量器件，通常涵蓋一對超聲換能器、測量表體以及由電子組件和微處理器系統組成的信號處理單元(SPU)，其主要通過串口方式輸出瞬時流量、總流量以及流體狀態等數字信息。

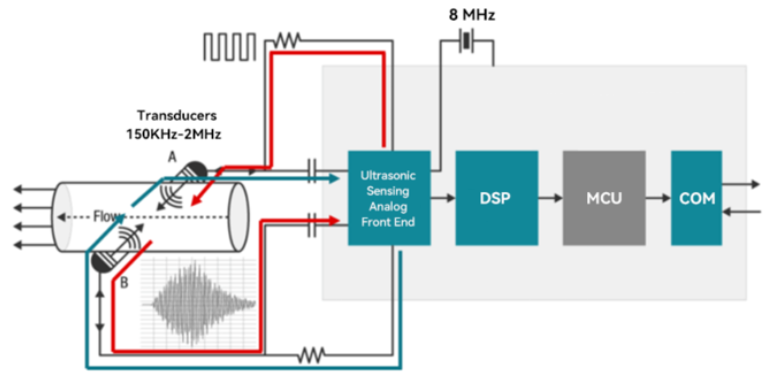

超聲波流量計應用原理示意圖

超聲換能器的作用是將電信號轉換為超聲波信號，并發射到流體介質中，而后通過接收反射或散射的超聲波信號再將其轉換為電信號，以實現電能與聲能的雙向轉換。

其通常采用對角線布局或反射式路徑設計，可靈活部署于管道內外壁，形成非侵入式的測量結構。

信號處理單元（SPU）主要用于對超聲換能器采集到的電信號進行一系列處理，包括放大微弱信號以提高其幅值、濾波去除噪聲和干擾以提升信號質量、進行模數轉換將模擬信號轉為數字信號以便MCU/DSP處理，還會依據測量原理計算出流體的流速和流量，并通過特定接口將測量結果輸出給顯示設備或其他外部設備。

超聲波流量計在進行流體計量時通常采用傳輸速度差法以精準測量超聲波在順流與逆流環境中的傳播時間差，進而推算出流體的流速與流量——當流體靜止時，雙向聲波傳播時間相同；而流體流動時，順流方向的聲波會被加速，逆流方向的聲波則被延緩。

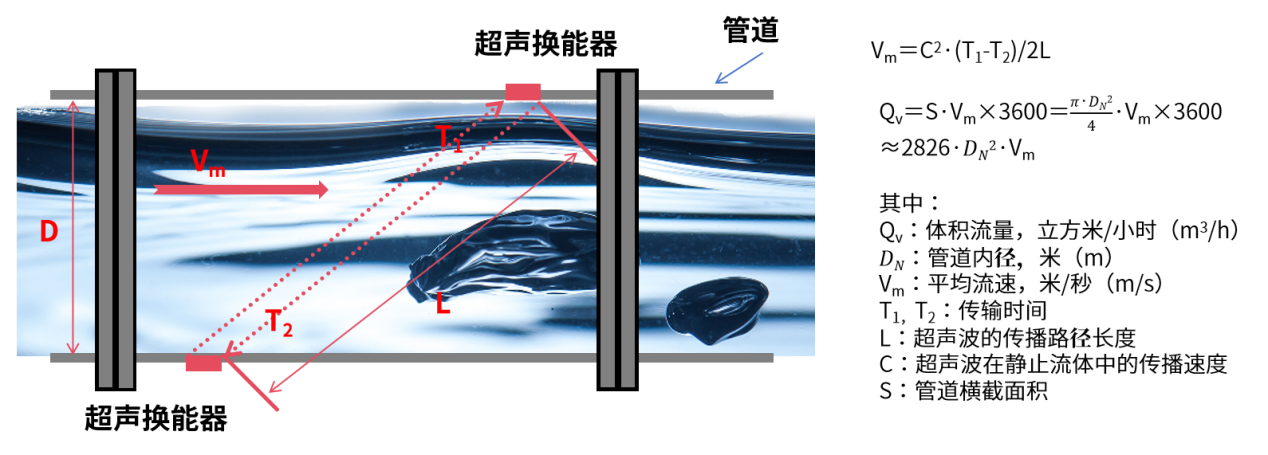

超聲波流量計測量原理示意圖（時差法）

如上圖所示，時差法超聲波流量計測量流體流速Vm的基本原理是：通過測量超聲波在順流和逆流時傳播的時間差來計算流體的流速。

假設超聲波在靜止流體中的傳播速度為C，超聲波在順流與逆流環境下的傳播時間分別為T1和T2，超聲波傳播路徑長度為L，則其計算公式為：

時差法超聲波流量計測量流體流量Qv的基本原理是：流量Qv等于流速Vm與管道橫截面積S的乘積，再乘以時間換算系數（將秒換算為小時，3600s=1h），其計算公式為：

值得一提的是，憑借著溫度補償、噪聲抑制和自診斷技術等優勢，現代超聲波流量計已展現出了傳統機械流量計難以企及的性能高度。以超聲波燃氣表為例：

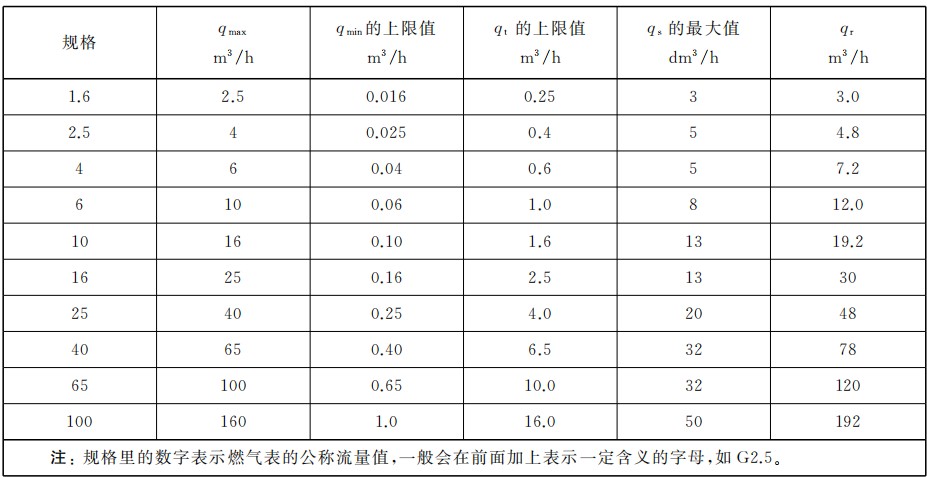

超聲波燃氣表的流量范圍 圖源：GB/T 39841-2021

在量程比方面，超聲波燃氣表計的量程比通常＞150:1，遠超渦輪流量表計、孔板流量表計與容積式流量表計等傳統流量表計的測量區間；

在始動流量方面，超聲波燃氣表計的始動流量最小可達3dm3/h，遠超傳統流量表計的最小計量精度，可精準測量微小流量，為用戶與能源供應商提供更準確的流量數據。

然而，現階段，我國在超聲波流量計方面的國產化程度嚴重偏低、市場長期依賴進口的現狀亟待突破。

超聲波流量計，國產迭代正當時

由于我國傳感器產業起步相對較晚，因此在國際市場中，高端傳感器產業的主導權仍掌握在國外少數的巨頭廠商手中。

但隨著國內國產芯片、智能制造與人工智能的飛速發展，國家將傳感器技術列為重點突破的領域，國內傳感器及芯片廠商已在中高端傳感器的研發及生產方面取得較快進展。

而華普微，作為一家在高精度傳感器領域潛心耕耘了二十余年的物聯網系統級服務品牌廠商，基于對超聲波流量傳感器領域前景的精準判斷，正準備在近期推出其集成自研信號處理芯片的超聲波流量傳感器解決方案，為高端傳感器產業的國產化替代做出貢獻。

展望未來，隨著物聯網與邊緣計算技術的深度融合，超聲波流量計將有望向著更智能、更集成、更互聯的方向邁進。

一方面，通過與AI算法結合，其不僅能實現實時流量監測，還可預判管道異常、優化流體輸送效率；另一方面，在碳中和目標的驅動下，超聲波流量計將進一步賦能能源審計與綠色生產，成為工業數字化轉型的關鍵基礎設施之一。
