ATA-101B 功率放大器技術手冊
ATA-101B是一款理想的可放大交、直流信號的單通道功率放大器。最大輸出電壓25Vp-p(±12.5Vp)，輸出電流2Ap，可與主流的信號發生器配套使用，實現信號的放大。
數據手冊：*附件：ATA-101B 功率放大器技術手冊.pdf

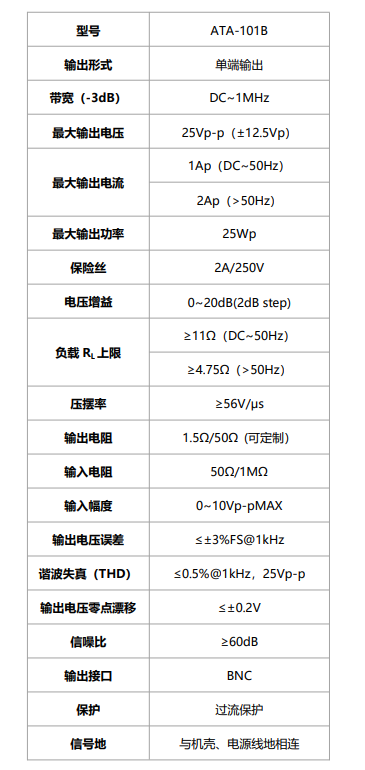

規格參數
輸入Input
輸入為BNC接口；輸入波形幅度0~10Vp-p（MAX），輸入電阻50Ω、1MΩ兩檔可選，匹配高、低內阻信號源。
輸出Output
輸出為BNC接口。
液晶面板顯示
ATA-101B功率放大器采用液晶面板顯示，設備狀態及參數動態顯示，操作界面一目了然，簡潔易懂。
數控增益
ATA-101B功率放大器電壓增益0~20dB（2dBstep）可調，客戶可根據自己的需求進行快速調節。
ATA-101B功率放大器應用領域
用于院校類電子實驗測試
用于MEMS測試
用于超聲波測試
用于電磁場驅動
用于壓電陶瓷驅動
