一背景
各位工程師你們好,相信各位在入門整改時都被這個問題困擾過,繞過幾次彎路后,成功晉升大佬。大家對于時鐘問題的排查也越發熟練了,那是否有一套連招,可以快速幫我們捋清楚整改排查的思路呢?
結果是必然的,是可以總結借鑒的。持續精進一直是我司價值觀之一,把問題簡單化,思路具象化是我們可以快速提升的方法之一。無論是時鐘問題還是電源問題,對于問題的排查思路是我們整改工程師最需要具備的能力,這里沒有之一!因為當我們復盤案件時,會發現大部分時間都在排查階段。吉德林法則:把難題清清楚楚地寫出來,便已經解決了一半。今天我們一起討論一下時鐘問題的排查思路。
二案例分析
話不多說,舉個例子!

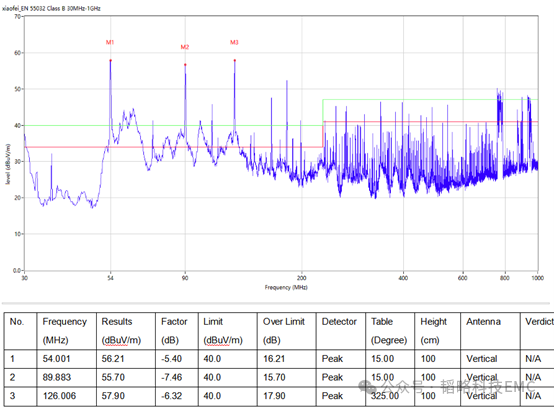

1.案例的產品是一款全金屬外殼的戶外紅外安防攝像頭,主要的問題當然是時鐘問題超標,摸底測試數據如下:

看一下受害人筆錄:
在那次失敗的認證場地中,兇手就是他們仨!54!90!126!
(鎖定超標時鐘頻率)
也不知道他們仨是不是同宗同源的一家人,間隔36mhz。
(找尋時鐘間隔規律)
事發當時好像還有其他人,也不知道他們是不是一伙的!
(多個時鐘的排查,則需要弄清楚時鐘相互間隔關系,給他們分別記在小本本上面)

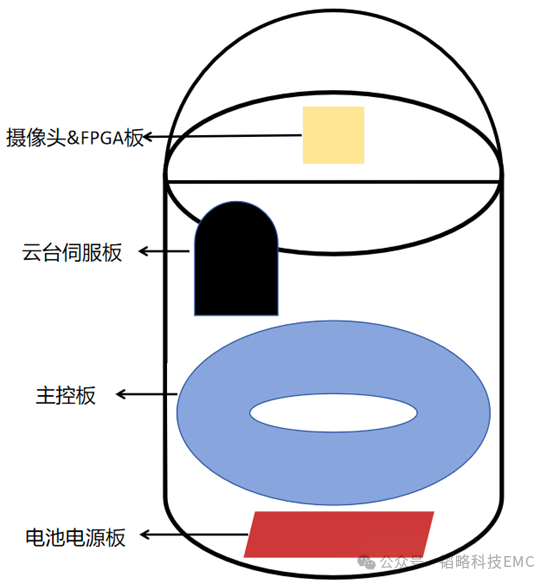

2.場面一度混亂,我們還是看一下案發當?shù)厍闆r吧,一起看看產品結構吧。

好的,進入誰是臥底環節了,本來是想一個一個拎出來,掏出我們的頻譜儀審訊。但是武功秘籍第二頁說:一個一個掃多慢啊,直接給他們電掐掉?。?strong>非常高效的措施:從外部斷模塊,找到接插件就是一頓插拔!)
先是切斷電池電源板出來的線束,雖然機器本身是電池供電,是干凈的,但是防止時鐘噪聲從線束耦合輻射出來。這一步時鐘是有所下降的,證明時鐘噪聲的路徑多數是從線束出去,但是數據仍然超標。
接下來我們拔掉主控板上的線束,主控板有三個接插件,分別是:
(1)向上連接的主板與云臺信號的通訊線;
(2)向上連接FPGA板的通訊和電源線;
(3)向下連接的通訊和電源線。
我們對比著數據依次拔掉,發現拔掉連接FPGA的接插件時,數據有明顯下降。雖然已經基本鎖定嫌疑人了,但是本著對排查思路的嚴謹性,在整改的過程中時時刻刻抓住整改三要素:
(1)噪聲源;
(2)耦合路徑;
(3)敏感設備。
需要更多的信息排除其他可能性,追根溯源,讓切斷模塊進行的更徹底,讓噪聲源頭更具體,讓耦合路徑也更清晰。
繼續拔!一路向上!第三塊板云臺伺服板,這個板上除了控制電機部分,就是傳輸FPGA板信號通訊和電源轉接路過的接插件。分別斷開有關云臺的通訊和電源后,數據毫無變化,進一步佐證噪聲源頭不是云臺伺服板。

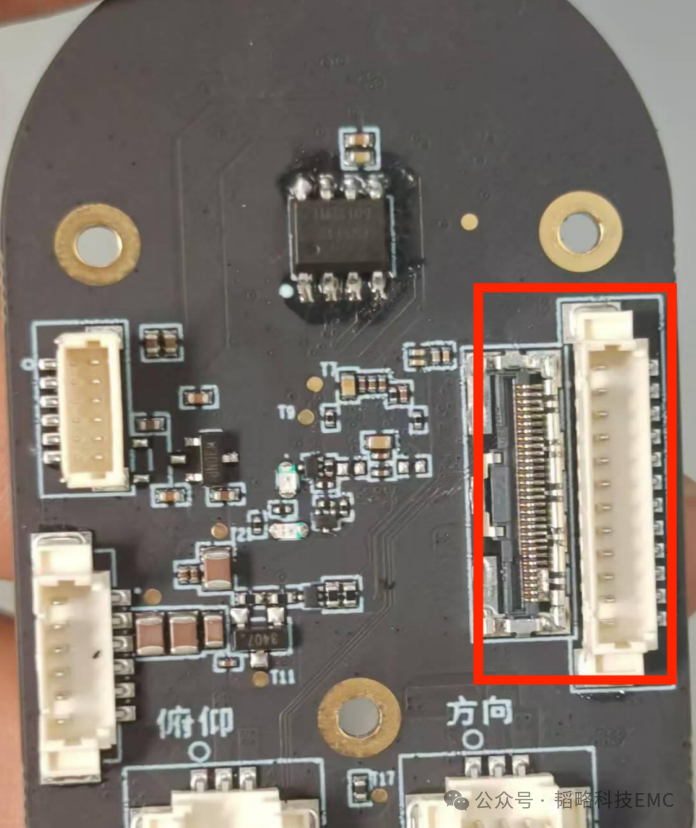

最后一塊板子,在拔掉FPGA板向下傳輸?shù)木€束后,時鐘信號就沒有了。通過頻譜儀探測,在FPGA板上找到了源頭DVP信號,設置的基準值為18MHz。端口輸出到云臺伺服板是紅框左邊的金屬結構件,再通過紅框右邊的塑膠端口座子向下傳輸,且整條鏈路只有一條地線。單點接地,接地質量地,阻抗突變,導致鏈路成為主要耦合路徑,自上而下污染其他線束。
當然在我們實際的整改中走了不少彎路,通過各種簡單或復雜的手段驗證,武功秘籍中還記載了:排除法、頻譜分析儀頻點搜索法、元件固有頻率分析法等等,例如在外部通過繞磁環、區域斷模塊、區域接地降低阻抗,區域屏蔽模塊,頻譜找點,模塊固定頻率點篩查等,這些都是為了更快速的鎖定噪聲源,也可更好的區分主次要耦合路徑。
三整改措施
我們找到噪聲源頭是:FPGA板傳輸?shù)腄VP信號,設置的基準值為18MHZ。
耦合路徑是:FPGA輸出DVP信號的所有路徑,豎直方向從板內接插件向下傳輸?shù)木€束以及被耦合的所有路徑。
根據這兩點我們有以下措施可以做:
1.噪聲源:
在源頭做處理,使用我司的王牌產品——展頻晶振;為FPGA提供已經有展頻(擴頻)的時鐘。后續輸出時鐘自帶展頻效果,從而降低時鐘尖峰的能量強度,這也是最簡單最高效的手段。
2.耦合路徑:
在耦合路徑上有諸多環節,武功秘籍上說越靠近源頭越有效果,例如:
(1)濾波:DVP信號輸出的地方,增加RC或LC濾波。
(2)吸收:串磁珠、繞磁環和貼吸波材料,注意要根據各自的吸收頻率范圍來選擇。
(3)接地:時鐘信號包地、單點接地變多點接地、加強接地質量,降低噪聲回路阻抗。
(4)屏蔽:屏蔽罩、金屬外殼屏蔽、屏蔽線束。

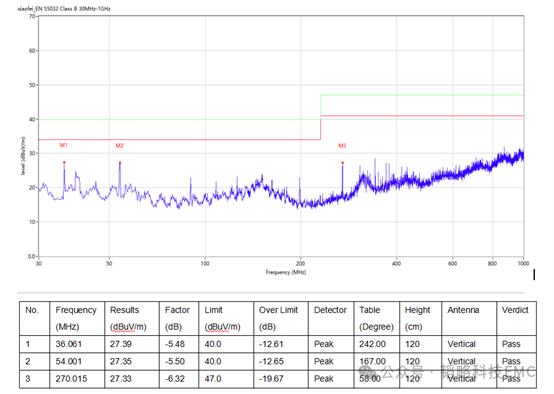

最后的數據如下:
四總結
時刻牢記EMC整改三要素,解決措施都是次要,整改排查的思路才是主要的。在排查驗證的時候切記手段一定要考慮周全,一定要排查徹底。面對單板甚至多板的情況,思路則要更加清晰具體,控制好變量逐一對比。另外很多時候噪聲源和耦合路徑并不止一個,所以發現驗證的手段沒有改善,一般不用改回去。我們大可在得到有改善的數據時,一步步做減法,找到最關鍵的手段或措施即可。
-
