ULN2003V12 器件是 TI 廣受歡迎的 ULN2003 系列 7 通道的低功耗升級版 達林頓晶體管陣列。ULN2003V12 灌電流驅動器具有 7 個低輸出阻抗驅動器 從而最大限度地減少片上功耗。當驅動典型的 12 V 繼電器線圈時，ULN2003V12 可以 功耗比同等ULN2003A低 12 倍。ULN2003V12 驅動程序是 與 ULN2003 系列器件引腳對引腳兼容。
*附件：uln2003v12.pdf

ULN2003V12 支持 3.3V 至 5V CMOS 邏輯輸入接口，因此兼容 到各種微控制器和其他邏輯接口。ULN2003V12 還支持其他 邏輯輸入電平，如 TTL 或 1.8 V。ULN2003V12 的每個輸出都有一個內部 續流二極管以共陰極配置連接在 COM 引腳上。

ULN2003V12 提供了靈活性，可通過 并行組合多個相鄰通道。在典型條件下，ULN2003V12 可以 當所有 7 個通道并聯時，支持高達 1 A 的負載電流。

特性

• 7 通道高電流吸收驅動器
• 支持高達 20V 的輸出上拉電壓
• 低輸出 V老0.6 V（典型值），采用：
  • 3.3V 邏輯輸入時每通道 100mA（典型值）電流吸收^(1)^
  • 5V 邏輯輸入時每通道 140mA（典型值）電流吸收^(1)^
• 與 3.3V 和 5V 微控制器和邏輯接口兼容
• 內部續流二極管，用于感應反沖保護
• 輸入下拉電阻器允許對輸入驅動器進行三態
• 輸入 RC 緩沖器可消除嘈雜環境中的雜散作
• 低輸入和輸出漏電流
• ESD 保護超過 JESD 22：
  • 2kV HBM、500V CDM

參數

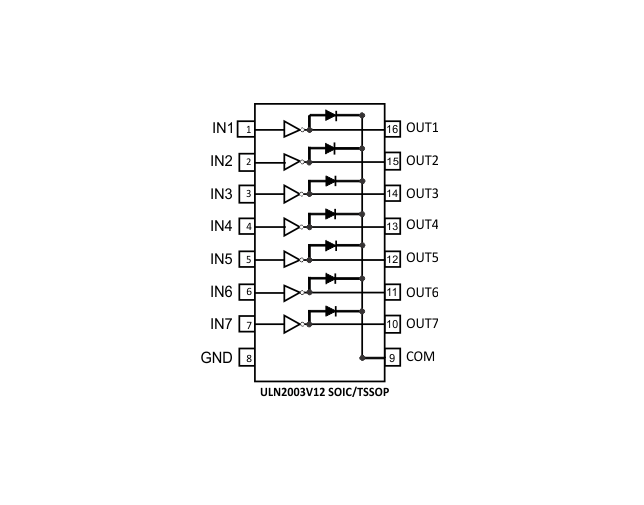

方框圖

概述

ULN2003V12是一款7通道繼電器和感性負載沉驅動芯片，支持高達20V的輸出拉高電壓，具有低輸出飽和電壓（V_OL）和多種保護功能。它適用于繼電器驅動、LED驅動、邏輯電平轉換等多種應用。

主要特性

• ?7通道高電流沉驅動?：每通道可支持高達140mA的電流（5V邏輯輸入）。
• ?寬輸入電壓范圍?：兼容3.3V和5V微控制器及邏輯接口，還支持TTL或1.8V邏輯電平。
• ?內部續流二極管?：每個輸出通道都集成了內部續流二極管，用于保護感性負載。
• ?輸入下拉電阻?：允許輸入驅動器被三態化，增強抗干擾能力。
• ?輸入RC濾波器?：消除噪聲環境中的虛假操作。
• ?ESD保護?：超過JESD 22標準的±2-kV HBM和±500-V CDM。

應用領域

• 繼電器和感性負載驅動
• 白色家電
• 工廠和家庭自動化
• LED和燈顯示
• 邏輯電平轉換

功能框圖

ULN2003V12包含7個獨立的通道，每個通道由輸入、內部下拉電阻、RC濾波器、NMOS驅動器和續流二極管組成。所有通道的公共陰極連接到COM引腳。

引腳功能

• ?IN1-IN7?：輸入引腳，用于接收邏輯信號。
• ?OUT1-OUT7?：輸出引腳，用于驅動負載。
• ?GND?：接地引腳。
• ?COM?：公共陰極引腳，連接所有輸出通道的續流二極管。

典型應用

• ?步進電機驅動?：通過控制多個通道的順序輸出，驅動步進電機的不同相。
• ?邏輯電平轉換?：將低電壓邏輯信號轉換為高電壓邏輯信號，同時實現信號的反相。
• ?最大電源選擇器?：利用內部續流二極管實現多個電源中的最大電源選擇。
• ?恒流LED驅動?：通過外部電阻設置恒定的LED驅動電流。
• ?NOR邏輯驅動?：多個輸入通道共享一個上拉電阻，實現NOR邏輯功能。

封裝和尺寸

• ?封裝類型?：SOIC（16引腳）和TSSOP（16引腳）
• ?尺寸?：
  • SOIC：9.90mm x 3.91mm
  • TSSOP：5.00mm x 4.40mm

設計考慮

• ?電源推薦?：COM引腳是芯片的門極驅動電源引腳，建議在該引腳和GND之間接一個0.1μF的旁路電容。
• ?布局指導?：輸入跡線可以使用細線，但輸出跡線建議使用粗線以承載可能的高電流。所有通道的電流都返回到公共地，因此地線的跡線寬度應盡可能寬。
• ?熱考慮?：芯片的最大結溫應限制在125°C以下，使用熱阻公式計算允許的最大功耗。
