在當今的工業生產領域，眾多企業在生產過程中會產生大量工業廢水。若這些廢水未經處理直接排放，將會引發嚴重的工業污染問題。因此，借助科技手段對污水進行有效處理顯得尤為重要。在一個污水處理系統中，往往包含來自不同廠家、不同品牌的PLC和DCS系統。通過實現PLC和DCS系統之間的通訊，能夠確保整個污水處理系統正常運行，進而達成污水處理的預期效果。本案例將著重介紹北京捷米PROFIBUSDP轉ModbusTCP網關模塊，捷米特JM-DPS-TCP在該污水處理系統中的橋接應用，從而實現PROFIBUSDP轉ModbusTCP。

一、應用需求

在污水處理現場，配備有兩臺西門子S7-300PLC和一個DCS系統。其中，DCS系統作為ModbusTCP主站，提供基于ModbusTCP協議類型的數據；而兩臺S7-300PLC則采用PROFIBUSDP協議，并且充當PROFIBUSDP的主站。為了實現兩臺PLC和DCS系統之間的數據交換，就必須有一個模塊來完成這兩種不同協議之間的轉換。北京捷米公司的捷米特JM-DPS-TCP網關，正是解決這一問題的理想方案。

二、捷米特JM-DPS-TCP網關介紹

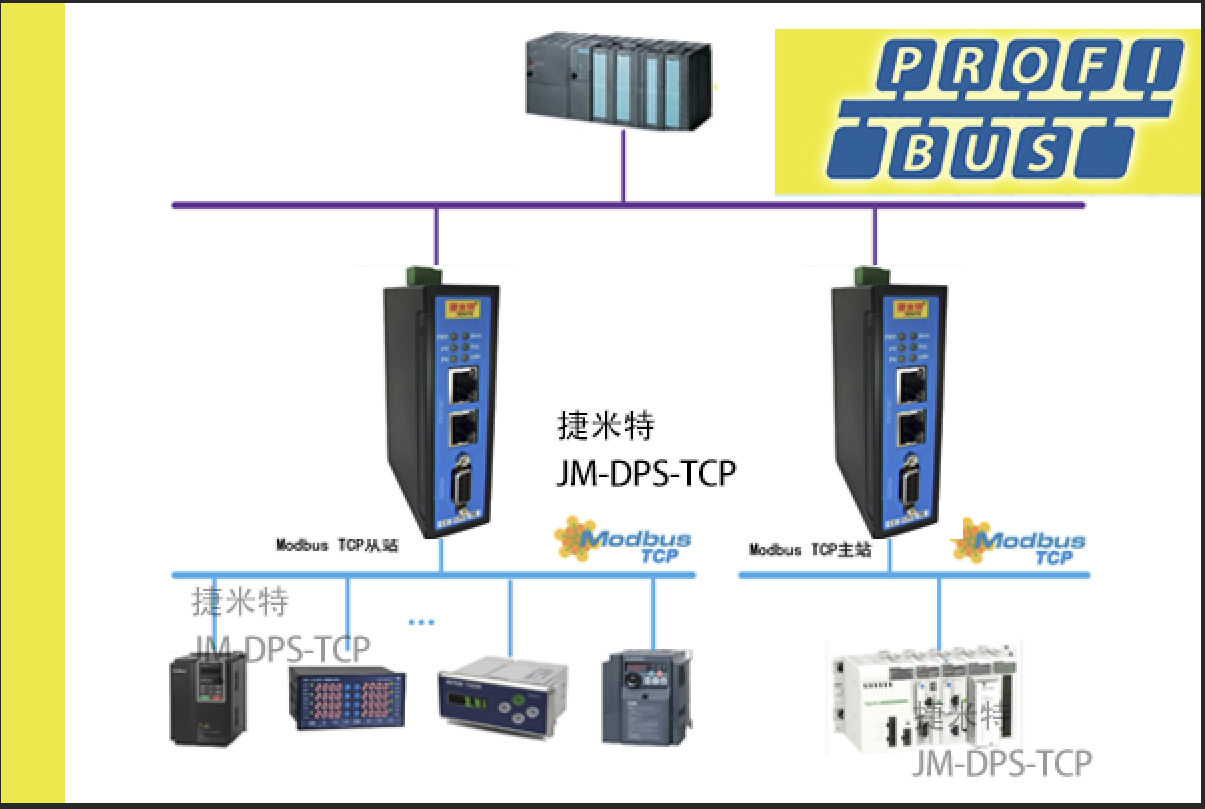

捷米特JM-DPS-TCP網關的核心功能是實現ModbusTCP協議與PROFIBUSDP協議之間的轉換。它具備一個以太網接口（RJ45）和一個PROFIBUSDP接口（DB9孔型）。在以太網端，該網關既可以作為ModbusTCP主站，也可以作為ModbusTCP從站；但在PROFIBUSDP接口端，它只能作為PROFIBUSDP的從站。

（一）數據處理能力

1.**PROFIBUSDP數據**：PROFIBUSDP輸入數據的最大容量為244字節，輸出數據最大同樣為244字節，且輸入與輸出數據總和最大為244字節。

2.**ModbusTCP主站功能**：當網關作為ModbusTCP主站時，最多能夠支持訪問36個具有不同IP地址或不同單元標識符的ModbusTCP服務器。同時，它支持多種功能碼，包括01H、02H、03H、04H、05H、06H、0FH、10H，這些功能碼能夠滿足不同場景下的數據交互需求。

3.**ModbusTCP從站功能**：若網關作為ModbusTCP從站，最多可支持36個TCP連接。并且支持功能碼03H、04H、06H、10H，確保與ModbusTCP主站之間的穩定通訊。

通過使用捷米特JM-DPS-TCP網關，能夠有效地解決污水處理系統中不同協議設備之間的數據交換問題，保障系統的穩定運行，提高污水處理的效率和質量。
