本期是看海的交流群里的群友的問題，也是一個很經典的問題，所以整理一下供大家參考，希望大家作為避坑貼。

電路圖：

電路理論上的功能為檢測電壓VIN的電壓值，當VIN大于2.85V時，V_FAULT輸出低電平；當VIN小于2.85V時，V_FAULT輸出高電平。

電路問題：

用的LM393比較器，3.3V供電，V+給的基準2.85V，按理論V-電壓超過2.8V才翻轉為低電平，但是當V-電壓升到2.3V，比較器就輸出0V了。

原因分析：

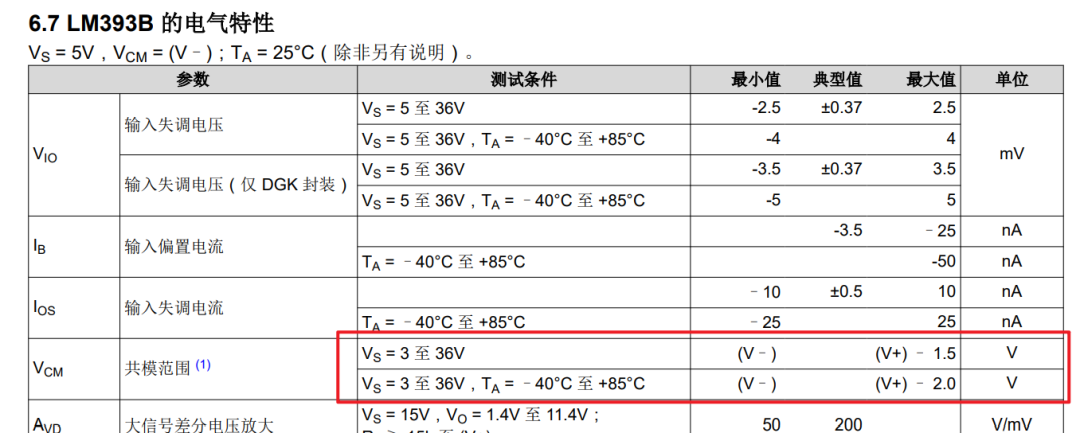

LM393是非軌到軌輸入的電壓比較器，其對電壓輸入范圍有所要求，通過其數據手冊可看出，輸入電壓的共模輸入范圍需要滿足VCC-1.5V（考慮全溫范圍需要VCC-2V）。即3.3V供電范圍內，需要保證共模輸入電壓在1.8V以內（全溫度范圍1.3V），否則就會出問題。

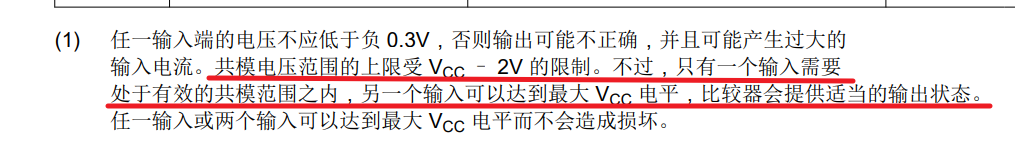

另外一點需要注意的是，LM393只要有一個輸入端電壓滿足這個共模電壓范圍即可，這一個在NOTE中有所注釋，這一點與運放的共模輸入電壓范圍的限制還有所區別。

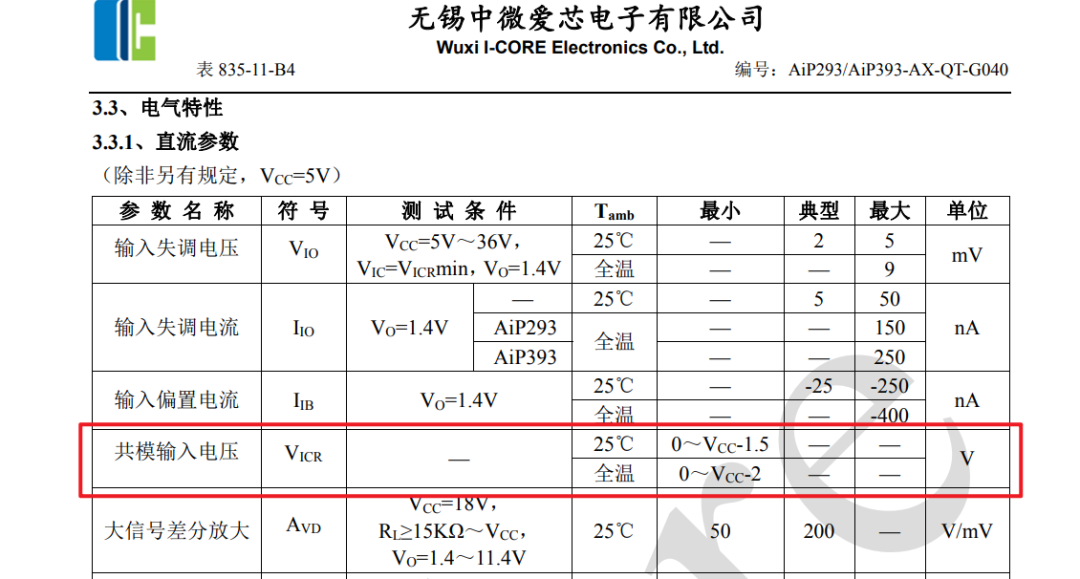

另外我翻了一下國產一些芯片的393比較器芯片，有的并沒有像德州儀器的LM393有這個注釋，不過共模電壓輸入范圍與LM393保持一致。不清楚國產的芯片是不是和LM393一樣只要有一個輸入端電壓在共模電壓范圍內就可以了，這一點感覺國產芯片手冊就有點不清楚了寫的。

解決方案：

1. 將輸入共模電壓調整至LM393手冊約束的范圍內。

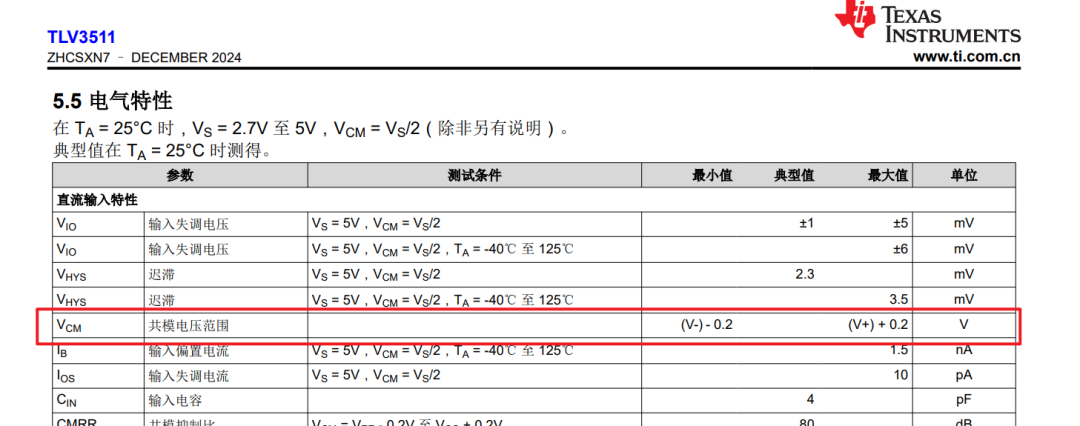

2.將LM393這種非軌到軌輸入的比較器更換為軌到軌輸入的比較器。例如TLV3511之類的軌到軌輸入比較器。
