      HMC799LP3E DC-700MHz，10 k?跨阻放大器，采用SMT封裝技術手冊

      要長高 ? 2025-05-12 10:55 ? 次閱讀
      加入交流群
      微信小助手二維碼

      掃碼添加小助手

      加入工程師交流群

      概述
      HMC799LP3E是一款DC至700 MHz跨阻放大器，設計用于采用光電轉換模式工作的光電激光傳感器應用、FDDI接收機和接收機系統。 該放大器提供的單端輸出電壓與其輸入端口施加的電流成正比。 該電流通常由光電二極管提供。 HMC799LP3E采用+5V單電源工作，具有極低的輸入端折合噪聲和超過65 dB的極高電氣輸入動態范圍。 10 k?或80 dB-?跨阻增益在較高數據速率下提供極高的靈敏度。

      HMC799LP3E輸出內部匹配50 ?。 無需外部匹配。 HMC799LP3E提供出色的溫度增益和輸出功率穩定性，同時只需極少的外部偏置元件。
      數據表：*附件：HMC799LP3E DC-700MHz，10 k?跨阻放大器，采用SMT封裝技術手冊.pdf

      應用

      • 激光傳感器
      • FDDI接收機
      • CATV FM模擬接收機
      • 寬帶增益模塊
      • 低噪聲RF應用

      特性

      • 跨阻：10 k?
      • 極低噪聲： 150nA輸入RMS噪聲（700 MHz帶寬）
      • 模擬帶寬：700 MHz
      • 寬動態范圍： +65 dB
      • 低功耗： 70mA，采用+5V單電源
      • 16引腳3x3mm SMT封裝： 9mm2

      框圖

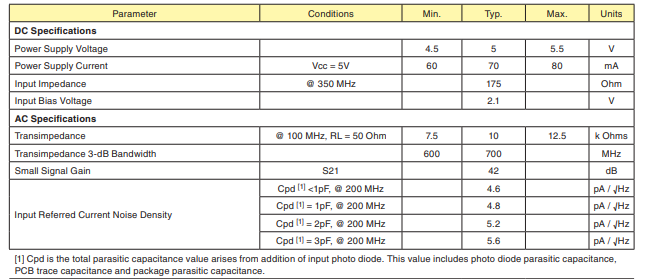

      電氣規格

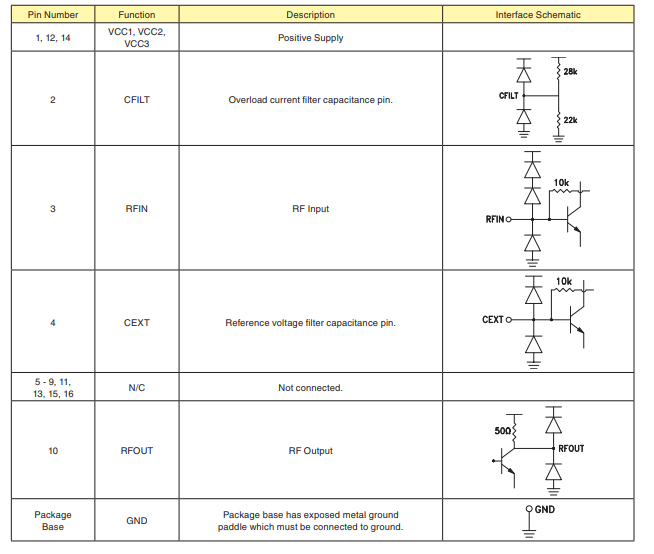

      引腳配置描述

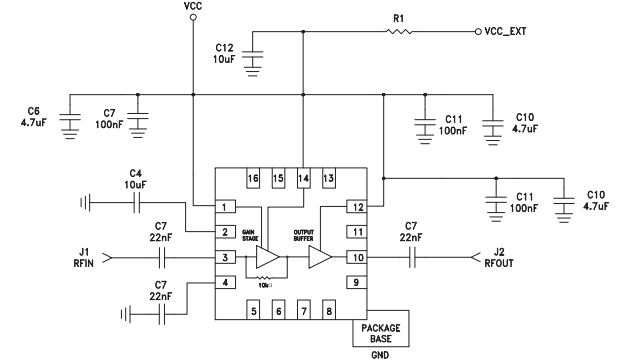

      應用電路
